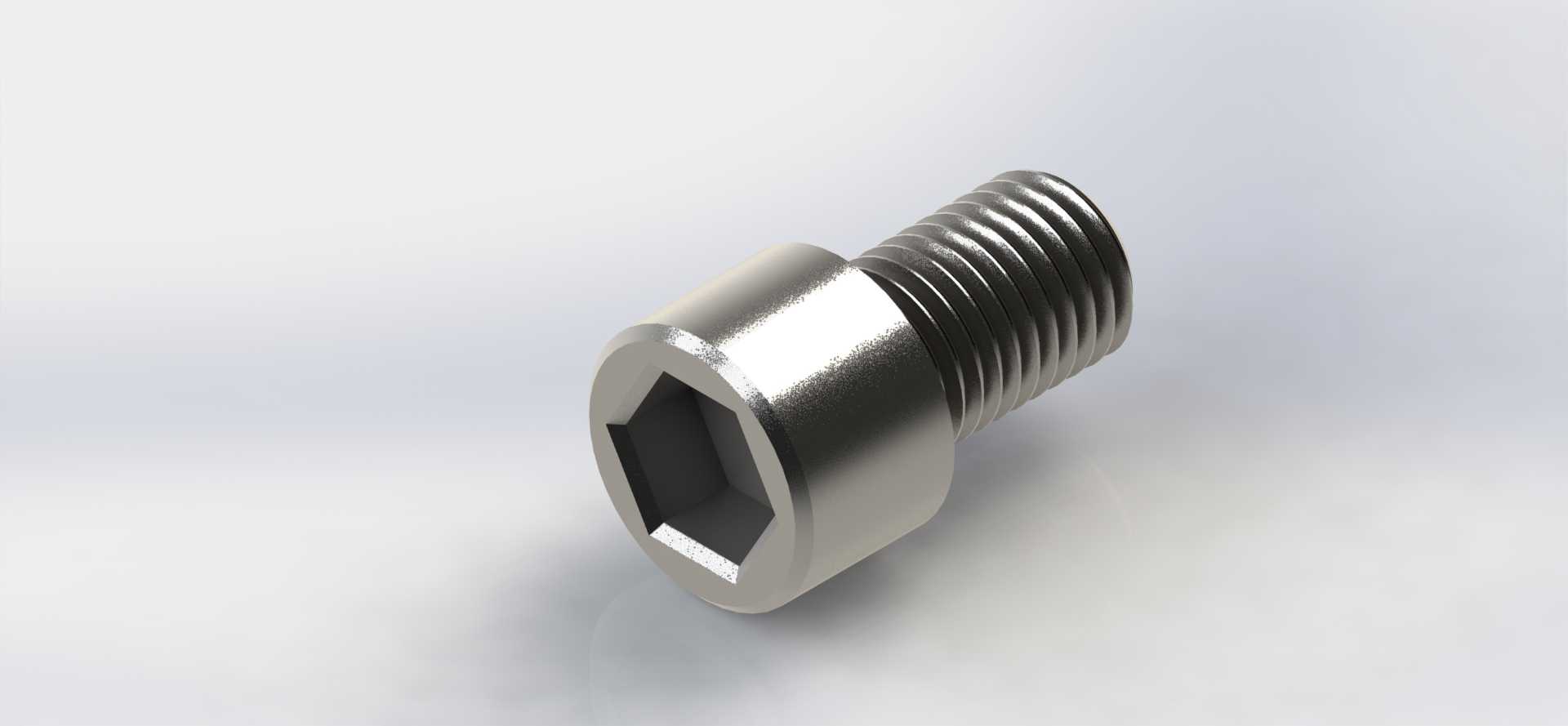

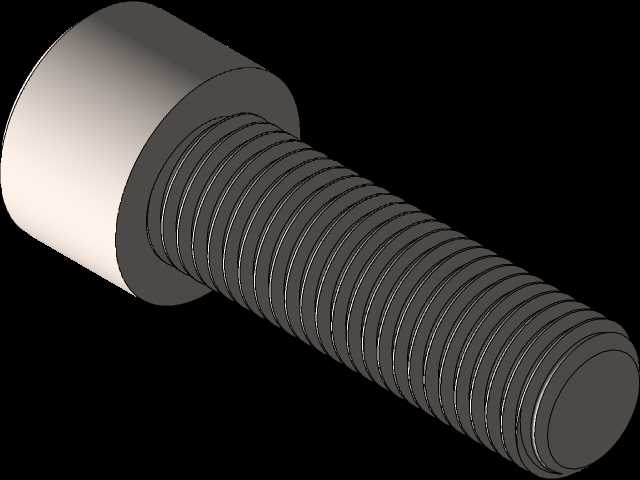

M16内六角圆柱头紧固螺钉标准件

在各类机械装配场景中，内六角螺钉是应用频次极高的紧固连接件，这款M16规格的内六角螺钉，适配绝大多数中载工况的连接需求，从工装夹具的基板固定、自动化设备的型材框架拼接，到机床外围护板安装、液压阀块的附件锁紧，都能见到这类紧固件的身影。不同于外六角螺钉需要预留足够的扳手操作空间，内六角螺钉的拧紧操作仅需在螺钉头部端面施力，圆柱头的外形可以完全沉入预制的沉孔内，安装完成后连接件表面无凸起结构，既能够避免突出的螺头剐蹭操作人员或管线，也能让设备外观更平整简洁，在对安装面平整度有要求的精密设备、外观覆盖件连接场景中，这类螺钉的适配性远高于外六角紧固件。

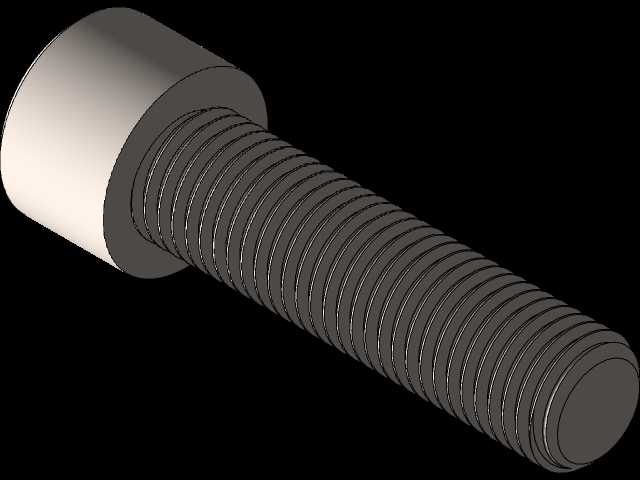

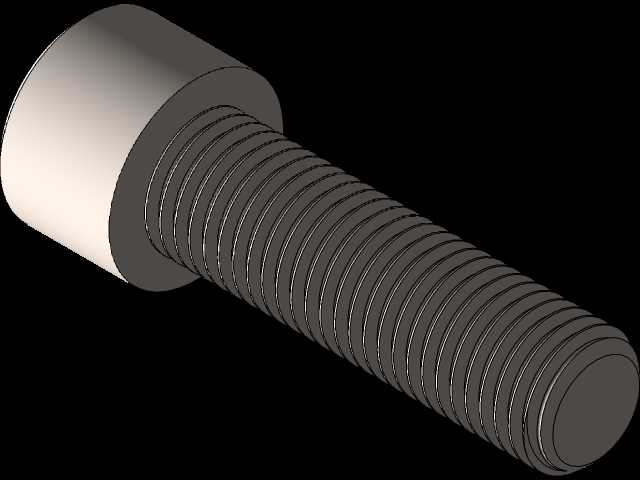

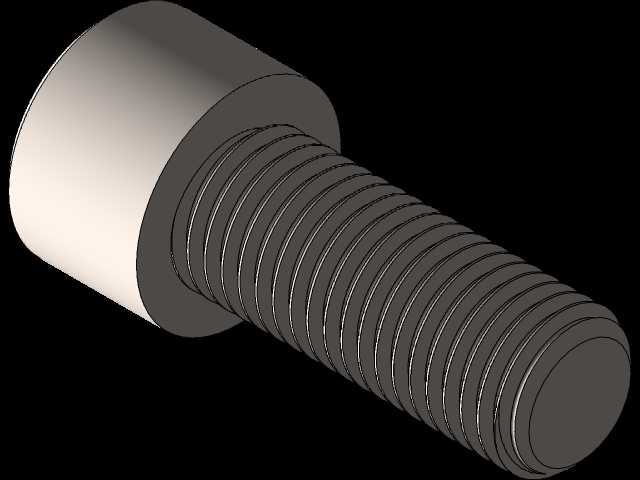

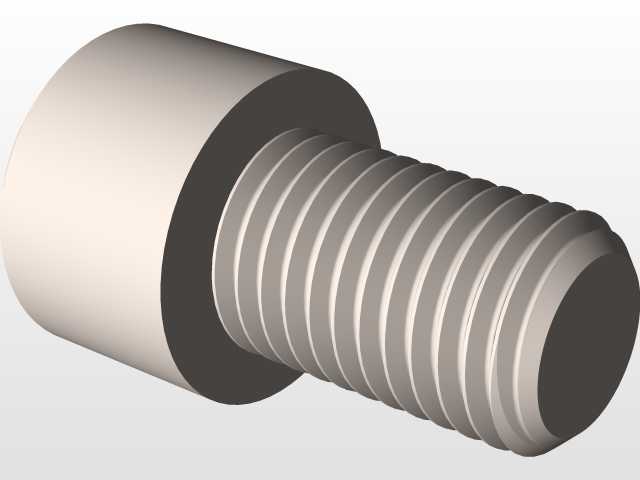

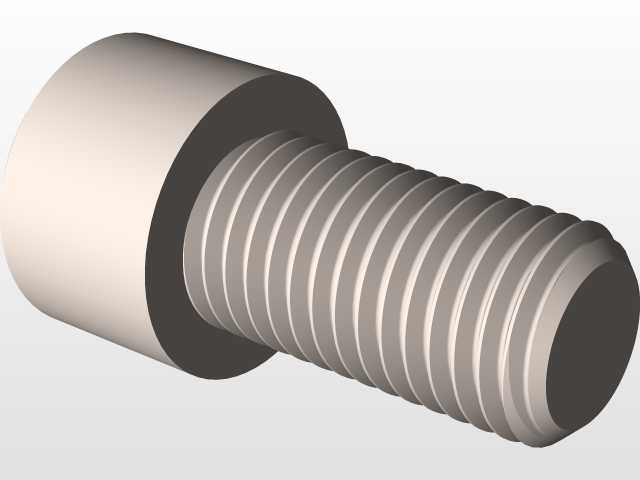

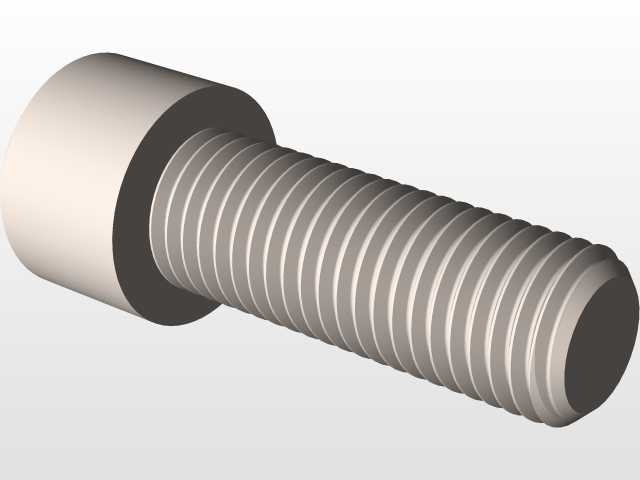

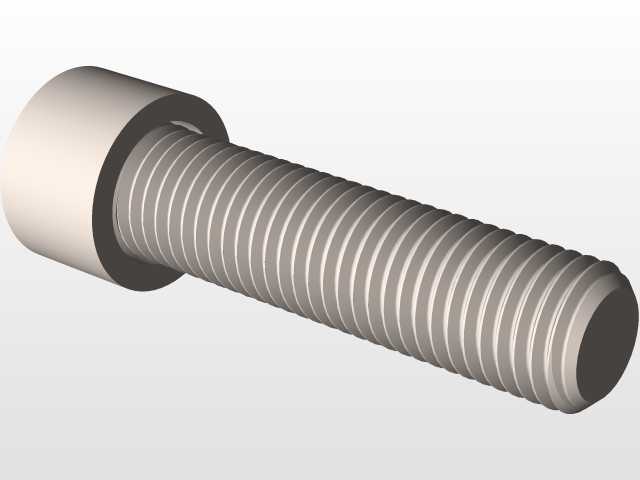

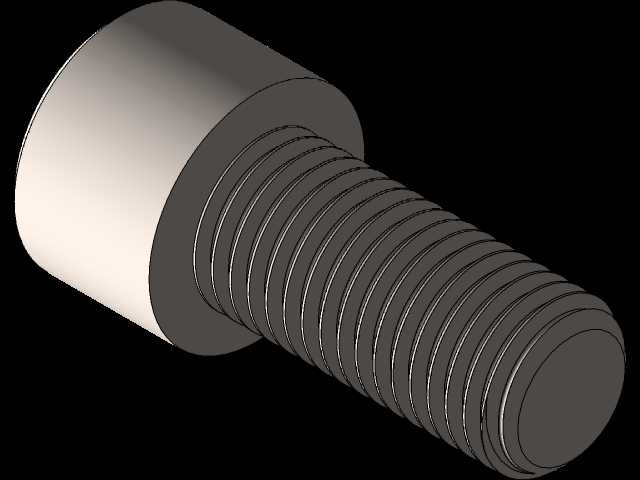

这款螺钉的螺纹规格为M16，螺距设定为2mm，属于公制粗牙螺纹范畴，粗牙螺纹的牙型抗剪切强度更高，拆装耐受性更好，不需要频繁做螺纹防咬死处理，适合多数常规钢件、铝件的螺纹孔连接场景。螺钉的杆部长度覆盖25mm到70mm共9个常用规格，选型时可以根据被连接件的总叠厚，加上螺纹旋入深度、弹平垫厚度来匹配对应长度，通常要求螺纹旋入基体的深度不小于1.5倍螺纹公称直径，钢件连接时旋入深度可适当降低，铝件、铸铁等偏软材质连接时需要适当增加旋入深度，避免螺纹滑牙失效。螺钉头部的内六角对边尺寸遵循通用标准，配套对应规格的内六角扳手即可施加拧紧力矩，圆柱头的头部外径大于螺纹大径，拧紧时头部端面可以提供足够的压紧接触面积，配合平垫使用时能够分散压紧应力，避免被连接件的表面被压溃，尤其是在连接铝型材、工程塑料等硬度偏低的材质时，加装平垫可以有效降低接触面的压强，防止长期受力后出现连接松动。

从设计逻辑来看，这类标准内六角螺钉的尺寸公差遵循通用紧固件公差标准，螺纹精度满足普通传动连接的要求，不需要额外定制特殊公差即可适配市面上绝大多数预制的M16螺纹孔、对应规格的沉头孔。建模时需要注意头部内六角的倒角、螺纹起始端的引导锥结构，这些细节结构会直接影响实际装配的顺畅度：螺纹端部的引导锥可以让螺钉快速对准螺纹孔，不需要反复调整对位就能顺利旋入，提升装配效率；头部内六角孔口的倒角可以让内六角扳手更顺畅插入孔内，即使扳手和螺钉存在小幅角度偏差也能正常施力，不会出现扳手卡滞、刮伤内六角孔壁的问题。在实际设备选型时，需要根据连接位置的受力情况选择对应性能等级的螺钉，静载连接场景下选择常规4.8级强度即可满足需求，存在振动、冲击载荷的连接位置则需要选择更高强度等级的螺钉，配合螺纹胶、防松垫圈等防松结构，避免长期运行后螺钉出现松动脱落的问题。

这类紧固件的安装边界需要重点关注：沉孔的深度需要大于螺钉头部的总高度，保证螺钉安装完成后头部不高出安装平面；沉孔的内径需要略大于螺钉头部外径，预留足够的安装间隙，避免螺钉头部无法沉入沉孔；螺纹孔的底孔直径需要匹配M16粗牙螺纹的标准底孔尺寸，底孔过小会导致螺钉旋入力矩过大，甚至出现螺钉拧断、螺纹滑牙的问题，底孔过大则会降低螺纹的啮合强度，影响连接可靠性。在做三维装配设计时，可以直接调用这类标准件模型，不需要重复绘制螺纹细节，只需要匹配对应长度规格，预留好安装操作空间即可，内六角螺钉的拧紧操作空间仅需要保证内六角扳手可以垂直插入螺钉头部，不需要像外六角螺钉那样预留扳手的回转空间，在狭小安装空间内的连接场景中优势十分明显，这也是这类螺钉在紧凑型设备、精密装配场景中被大量应用的核心原因。
