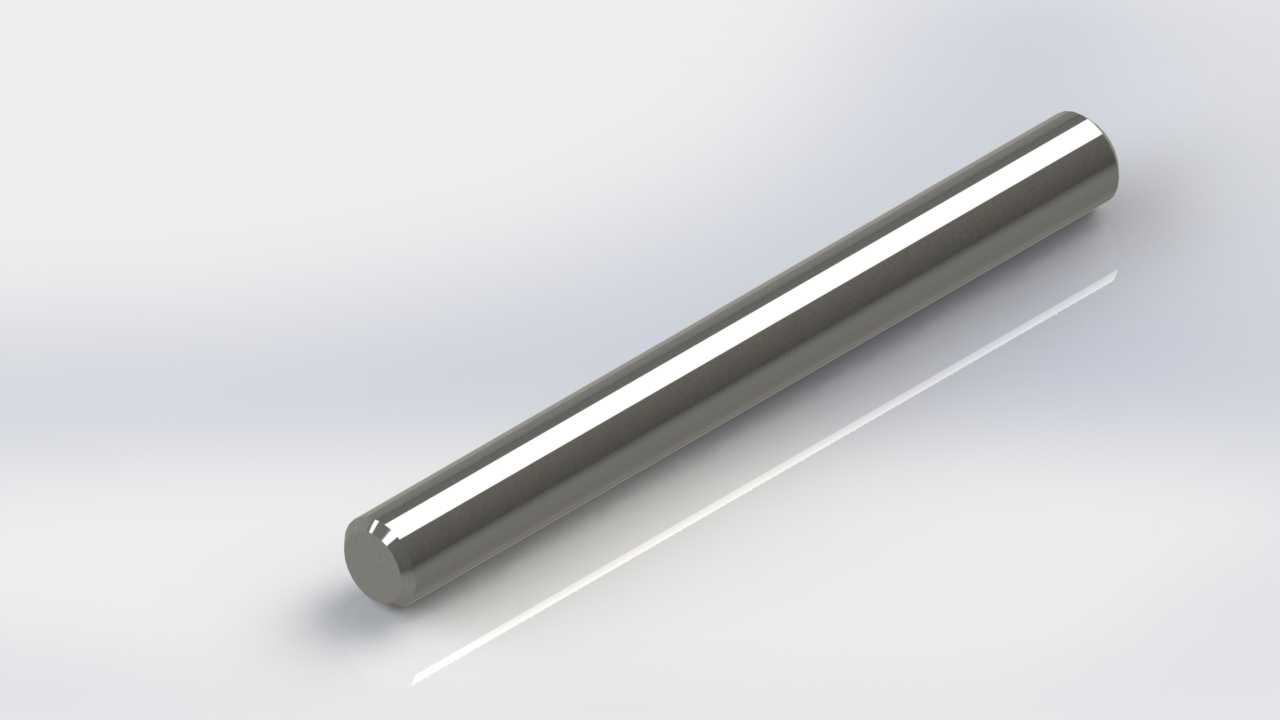

在自动化输送线、精密检测工装、小型滑台模组这类需要低阻力直线往复动作的设备里,这类圆柱直线运动轴是再常见不过的基础传动部件,很多刚入行的结构设计人员容易把它和普通圆钢棒料混为一谈,实际二者的加工精度、表面处理、形位公差要求完全不在一个量级。做这类轴的三维建模时,首先要明确它的核心功能是为运动副提供连续、稳定的直线导向基准,同时要承受运动滑块带来的径向载荷,部分带驱动连接的工况下还要传递一定的轴向推力,所以建模阶段不能只画一个等直径圆柱就草草了事,得把不同安装场景下的端部结构预留出来——比如需要穿入轴承座做固定支撑的端段要留卡簧槽,需要和联轴器对接的端段要做平键槽或者D型切边,需要锁紧限位的位置要加工螺纹段,这些细节如果在建模阶段遗漏,后续出工程图、安排加工的时候很容易出现装配干涉。
这次整理的模型覆盖了4、6、8、10、12、16、20、25、30毫米共9种常用外径规格,基本覆盖了从微型桌面自动化设备到中型输送机架的选型需求,做选型匹配的时候,首先要核算安装跨距:比如两端简支安装的场景下,轴的外径选小了,滑块运行到跨距中点位置会出现明显的挠度变形,直接影响导向精度,甚至会出现滑块卡滞、磨损加剧的问题;如果是一端固定一端悬臂的安装方式,还要额外核算悬臂端的额定载荷,避免运行过程中出现轴端振颤。建模的时候所有规格的轴都采用了统一的基准坐标系,轴的中心轴线和X轴完全重合,端面和YZ基准平面对齐,这样在做整机装配的时候,不需要额外调整坐标系,直接通过同轴、重合配合就能完成装配约束,能大幅提升装配效率。
从实际加工落地的角度看,这类轴的表面粗糙度一般要求控制在Ra0.8以下,表面会做高频淬火加硬处理,硬度能达到HRC60左右,耐磨性能远优于普通冷拉圆钢,建模的时候虽然不需要把表面硬化层单独做实体分层,但在模型的自定义属性里要标注清楚表面硬度、粗糙度、形位公差要求,方便后续对接加工环节。很多设计人员在做滑台设计的时候,会把这类轴和直线导轨做选型对比:和滚珠直线导轨相比,这类圆柱光轴的成本更低,安装调试的容错率更高,对安装基面的平面度要求没有导轨那么苛刻,在一些对导向精度要求不是极高、载荷不大的往复运动场景里,比如小型物料推送机构、柜门滑动导向、检测探针的升降导向,用这类光轴搭配直线轴承就能完全满足使用需求,整体方案的成本能比用直线导轨低40%以上。
做这类轴的三维模型时,还要注意安装边界的预留:比如轴的总长度不能直接按运动行程来定,要在行程两端各留出10到15毫米的余量,一方面是给直线轴承预留限位缓冲的空间,避免滑块运行到行程端点时直接脱出,另一方面是给两端的支撑座、锁紧螺母留出安装空间,不同外径的轴对应的支撑座安装尺寸、锁紧螺母规格都有对应的标准件参数,建模的时候可以提前把对应规格的支撑座、卡簧、锁紧螺母的配合面尺寸做匹配,不需要后续再反复调整轴的直径或者长度。另外在一些有腐蚀风险的工况下,比如食品加工设备、户外检测设备里使用的这类轴,表面会做镀铬或者不锈钢材质处理,建模的时候可以通过配置不同的外观材质,快速区分不同表面处理的型号,方便设计人员快速选型调用。
很多新手在做这类轴的建模时,容易忽略轴的圆柱度公差要求,实际加工中如果轴的圆柱度超差,直线轴承在上面运行的时候会出现卡顿、阻力忽大忽小的问题,严重的还会出现轴承滚珠点蚀,大幅缩短使用寿命,所以在建模完成后,要在工程图模块里标注清楚全轴的圆柱度、同轴度公差,尤其是长径比超过20的大长度轴,还要标注清楚轴的直线度公差,避免加工出来的轴出现弯曲变形,无法满足使用要求。在装配场景里,这类轴的固定方式主要有两种:一种是通过支撑座内的顶丝直接锁紧轴的外圆,这种方式安装方便,适合载荷不大、不需要频繁调整轴位置的场景;另一种是通过轴端的螺纹配合锁紧螺母,把轴固定在支撑座上,这种方式固定更牢靠,适合载荷较大、运行速度较快的场景,建模的时候可以根据不同的固定方式,在轴的对应位置做顶丝避让平面或者螺纹结构,确保模型和实际加工需求完全匹配。
- 模板大小 1.29 MB
- 售价 5金币
- 浏览次数
- 系统要求 SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,Rendering
- 软件分类 通用五金配件
