内螺纹等径三通管件三维设计作品

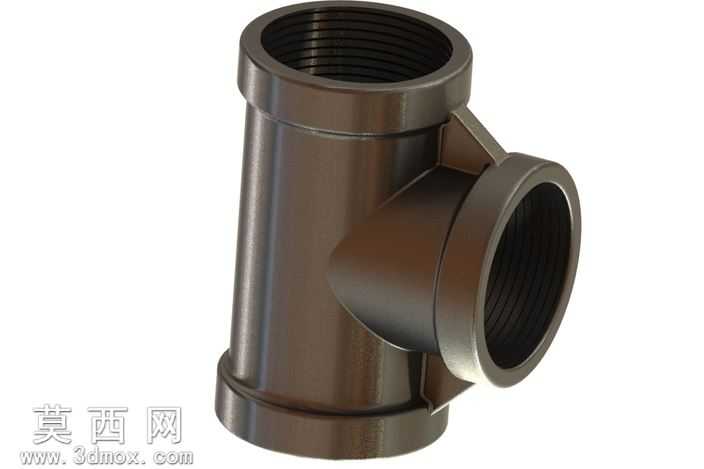

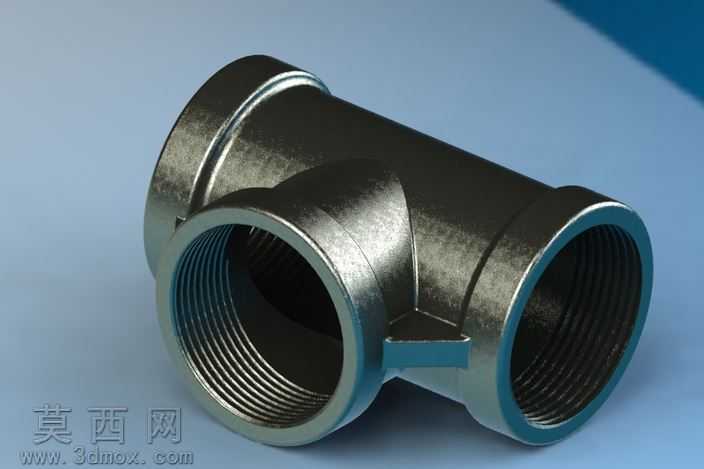

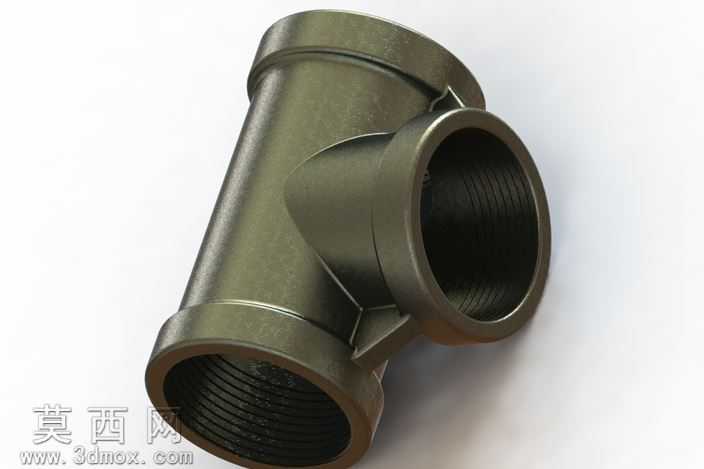

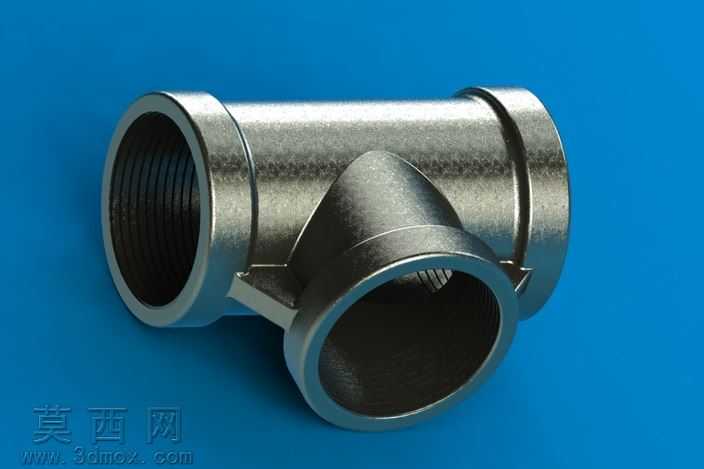

本作品为等径内螺纹三通管件的三维建模设计成果，建模阶段依托三维参数化设计软件完成全尺寸驱动的特征构建，首先以三通的对称中心为基准建立全局坐标系，分别绘制三个等径端口的截面轮廓草图，通过拉伸、布尔合并完成主体基体的初步成型，随后针对端口部位的内螺纹结构，采用螺旋线扫描切除的方式精准还原螺纹牙型的轮廓参数，严格匹配通用管螺纹的螺距、牙型角与有效螺纹长度，保证模型与实际加工标准的一致性。材质渲染阶段，针对金属管件的表面特性，赋予哑光镀锌金属材质，调整材质的粗糙度、金属度与环境反射参数，还原铸造镀锌管件表面细微的磨砂质感与金属光泽，同时在模型表面添加轻微的使用痕迹纹理，提升模型的真实感与工业质感。结构设计上，该三通采用T型等径结构，三个端口轴线两两垂直且交汇于同一中心，主体壁厚均匀过渡，在端口与主体的衔接位置设置合理的铸造圆角，避免应力集中问题，端口外侧设计有便于安装施力的凸筋结构，符合实际管件的生产与安装使用需求。设计过程中充分考虑管路系统的流体通过特性，内部流道做平滑过渡处理，无突兀的直角转折，能够有效降低流体流经三通时的局部阻力损失，同时模型的所有尺寸均参照通用民用给排水、低压气动管路的常用管件规格设定，可直接用于管路装配仿真、产品展示、安装模拟等场景。建模全程采用全参数化特征管理，所有尺寸参数均可通过参数表快速修改，能够快速衍生出不同通径、不同壁厚、不同螺纹规格的同系列三通管件模型，大幅提升同类型产品的设计迭代效率，模型完成后经过多次干涉检查与几何质量校验，不存在破面、重叠面、非流形几何等问题，可直接导入各类三维仿真软件、渲染软件进行后续的工程应用或视觉展示工作。
