3.81mm螺距凤凰端子插头结构设计

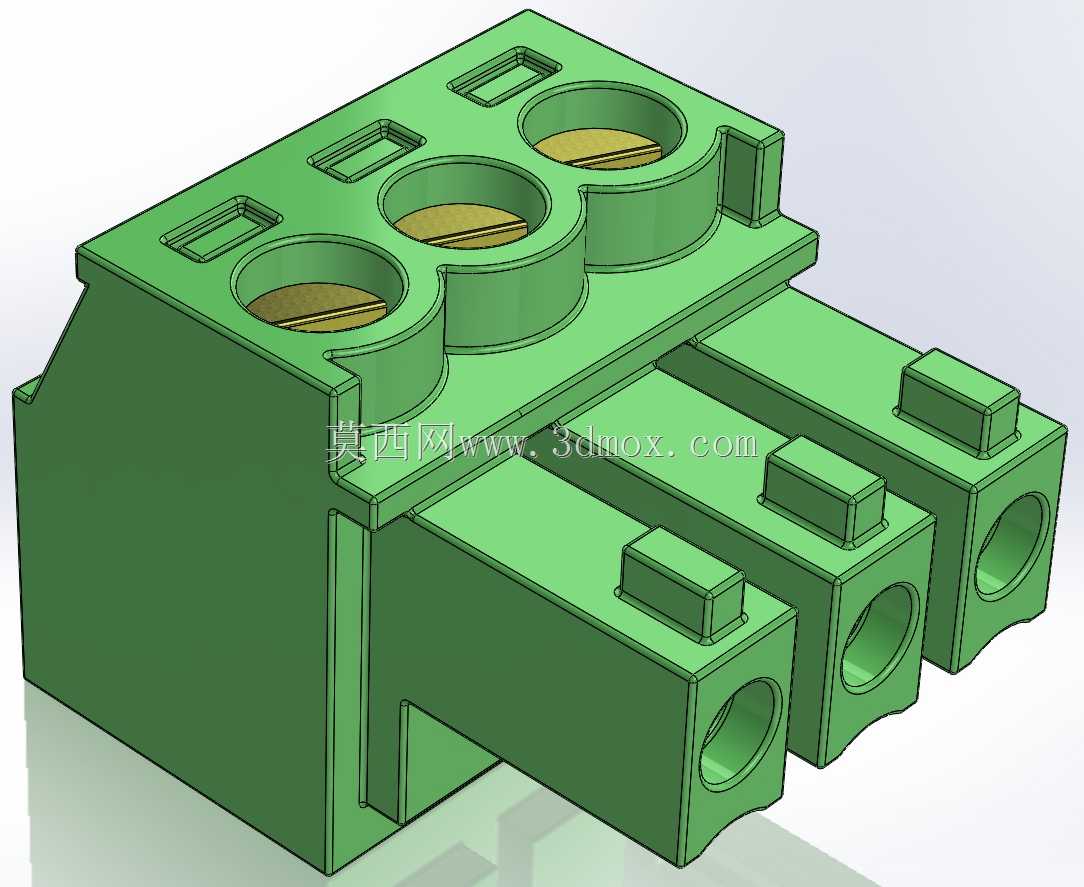

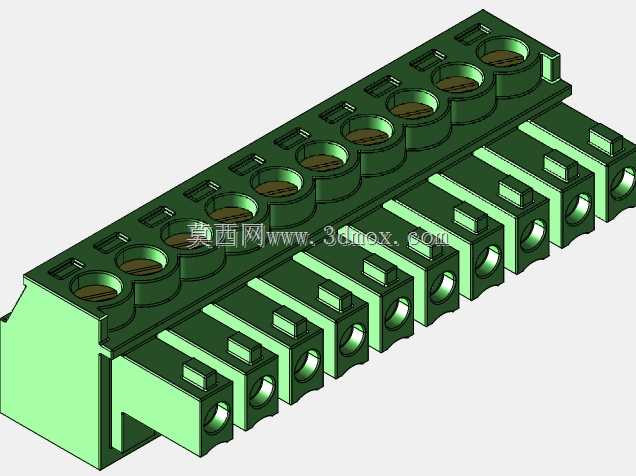

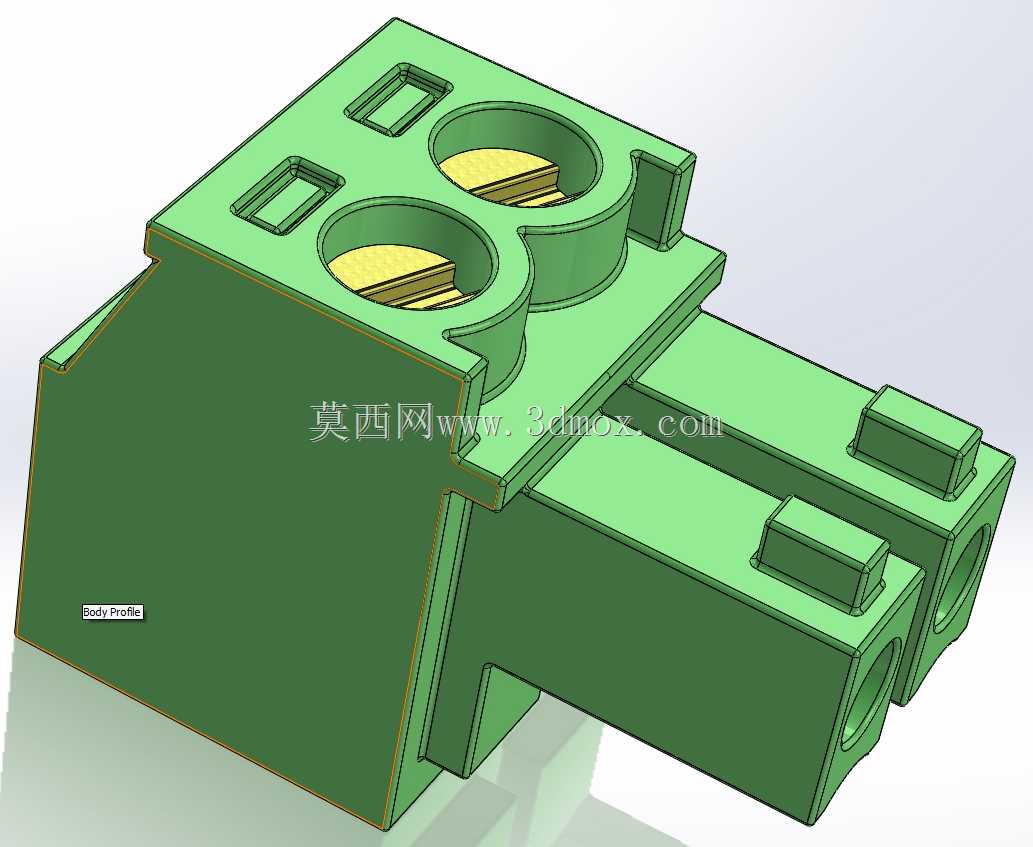

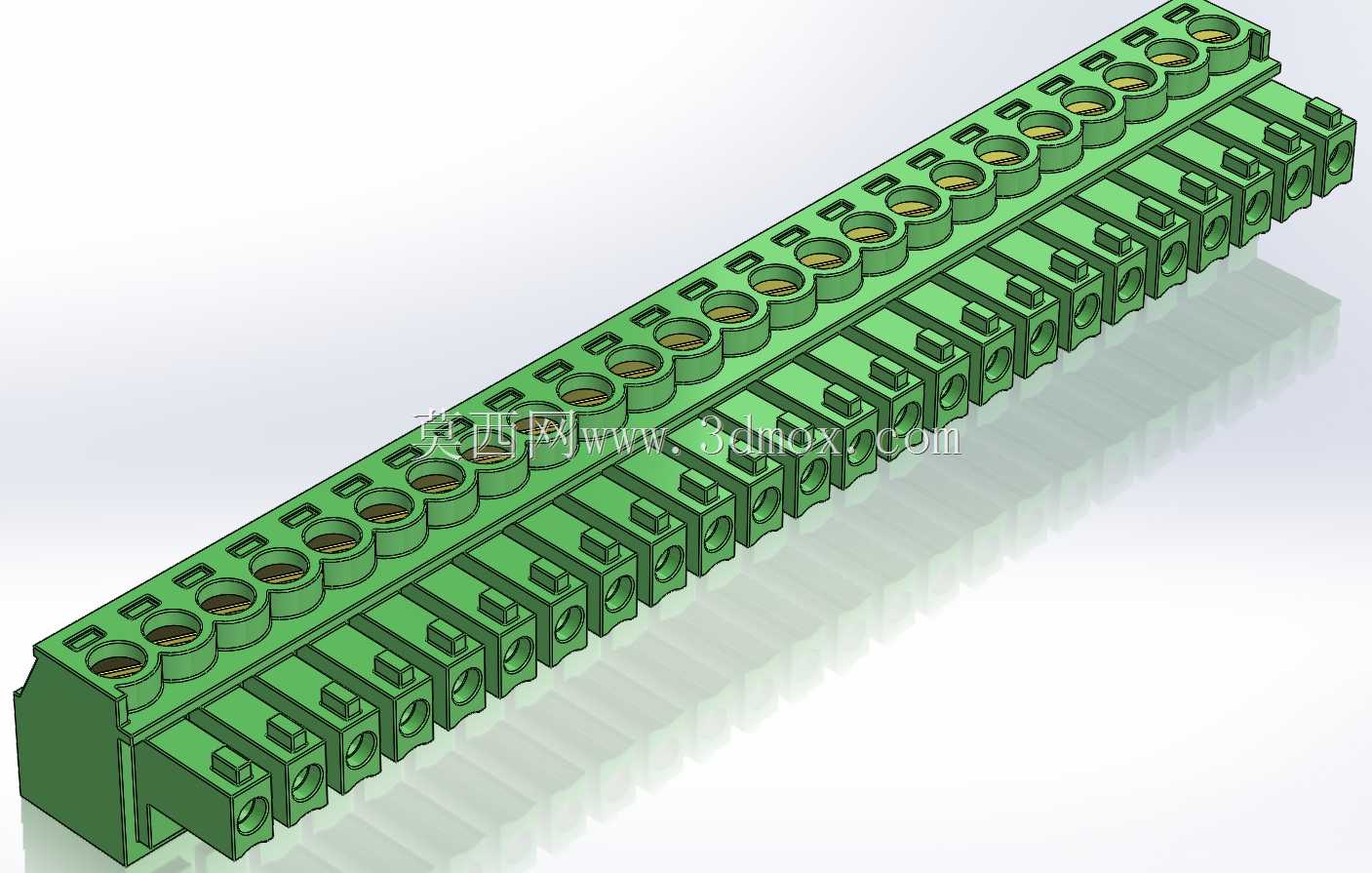

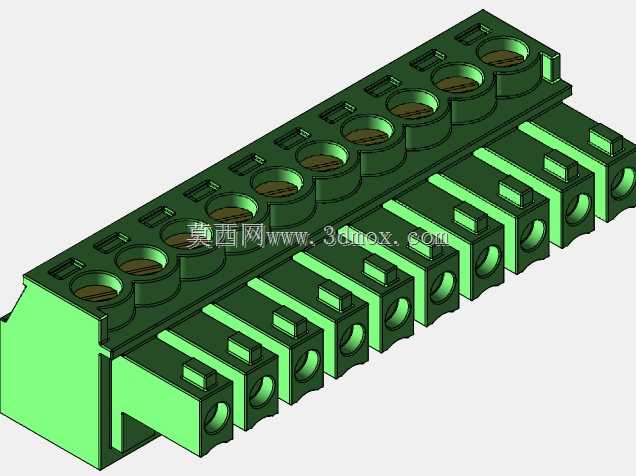

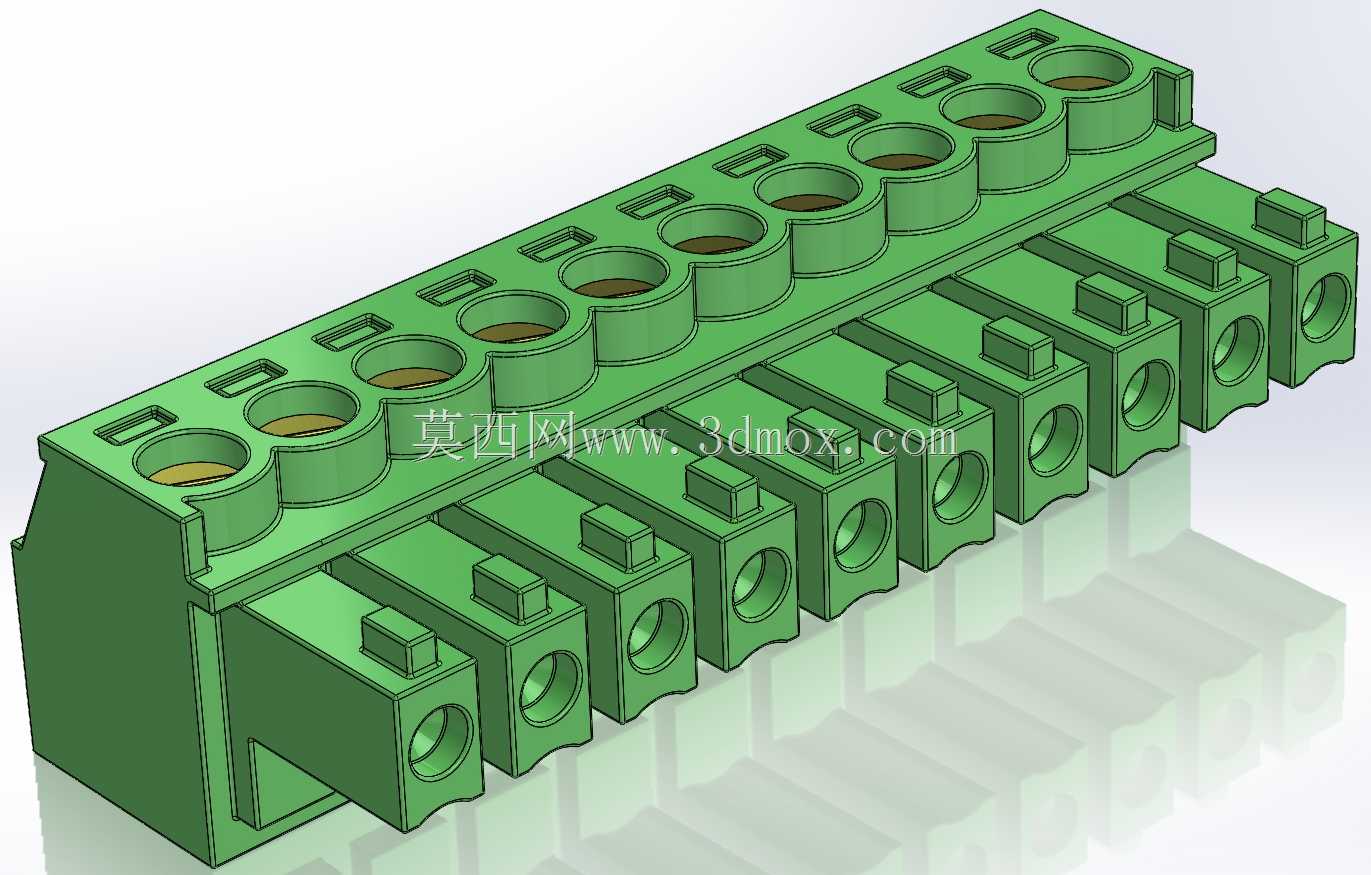

这款3.81mm螺距的凤凰端子插头，是电气连接领域应用极为广泛的基础接插组件，在数控设备、无刷直流驱动系统、工业终端控制模块等场景中承担着信号与小功率电力传输的核心作用。在实际工业应用里，这类端子插头常被用于控制柜内部的板对线连接场景，比如伺服驱动器的IO信号转接、无刷电机控制器的外设接线、小型数控装置的传感信号接入等，能够在紧凑的安装空间内实现多回路的可靠连接，大幅降低现场接线的复杂度，提升设备装配与后期维护的效率。从功能特性来看，该款端子插头采用弹簧压接式的接线结构，无需焊接即可实现导线与端子的可靠导通，单孔可适配多规格的多股铜芯导线，接线后抗振动、防松脱表现优异，能够适应工业现场存在持续振动的工况，避免长期运行后出现接线松动、接触不良引发的设备故障。插头采用多联并排的集成式结构，相邻接线位的中心螺距严格控制为3.81mm，在保证相邻回路绝缘安全距离的前提下，最大化压缩了整体占用的板面空间，适配高密度布线的安装需求。在设计思路上，这款端子插头充分考虑了现场安装的操作便利性，每一个接线位都对应独立的压接操作位，接线时仅需通过按压操作即可打开压接弹片，放入剥好的导线后松开即可完成锁紧，操作门槛低，即使是没有专业接线经验的操作人员也能快速完成接线作业。插头的对接端采用了防呆式的卡扣结构，与配套的母座对接时能够自动卡合锁定，避免设备运行过程中受外力拉扯出现接插脱落的问题，同时对接端的接触件采用高导电率的铜材制作，表面做了防氧化镀层处理，长期使用也能维持稳定的接触电阻，降低接插部位的发热风险。从外形尺寸与安装边界来看，该款端子插头整体采用长方体的规整造型，外壳为高强度绝缘工程塑料材质，具备优异的阻燃性能与绝缘性能，能够满足电气安规的相关要求。插头的底部设置有定位卡扣结构，可直接卡装在标准的PCB板对应焊盘位置，过波峰焊即可完成板端固定，无需额外的固定螺丝，安装后整体突出板面的高度经过优化，不会与周边的电容、电阻等低矮电子元件产生安装干涉，多联拼接的结构也支持根据实际需要的回路数灵活裁剪，适配2位到12位不等的不同接线需求，能够覆盖绝大多数小功率控制回路的接线场景。
