500W无刷直流主轴电机结构设计

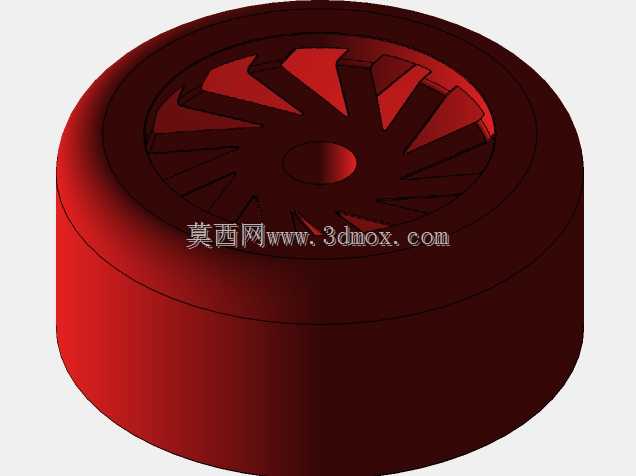

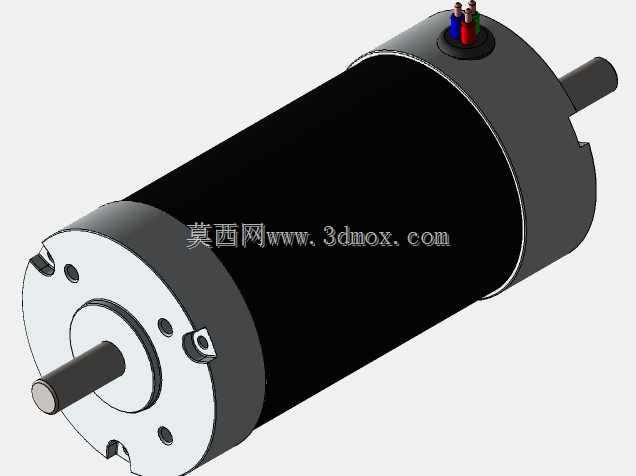

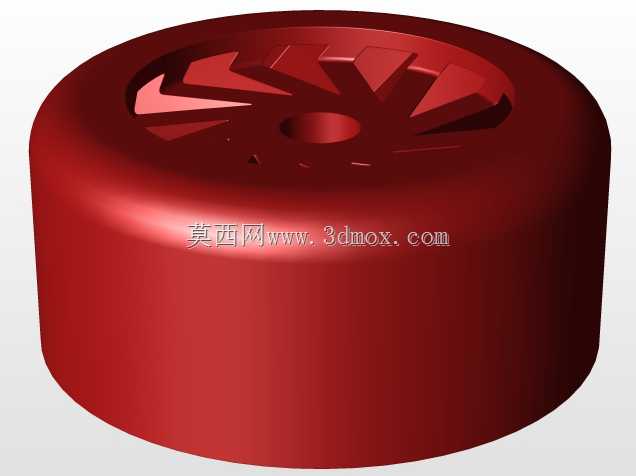

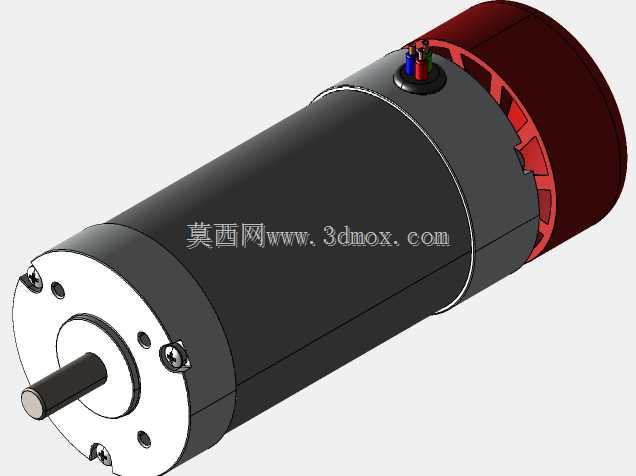

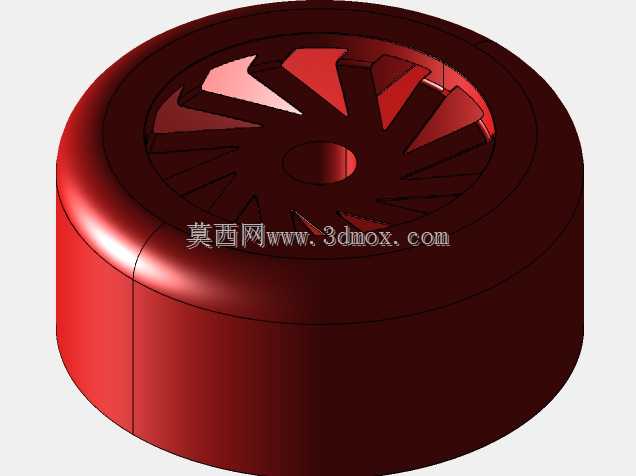

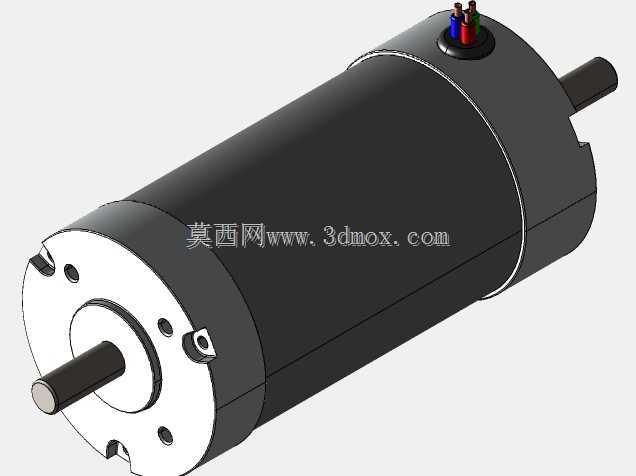

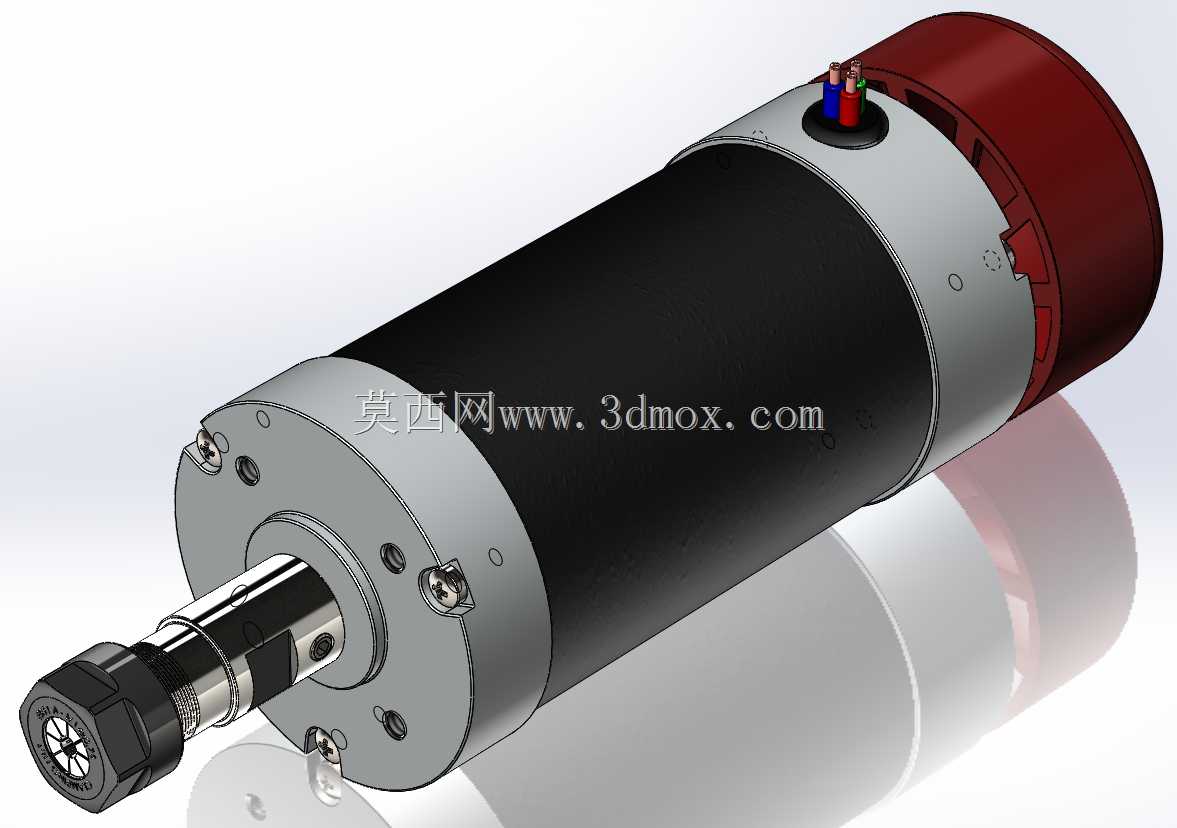

这款500W无刷直流主轴，是面向小型数控加工场景开发的核心动力部件，主要适配桌面级CNC雕刻、小型零件精铣、非金属材料切割等轻载加工工况，能够为加工刀具提供稳定的高速旋转动力输出，满足小尺寸工件加工时对主轴转速稳定性、扭矩输出平顺性的核心要求。从实际应用场景来看，这类主轴常被搭载在小型龙门雕刻机、桌面数控铣床、DIY加工设备上，既可以加工亚克力、PVC、实木等软质非金属材料，也可配合适配刀具完成软铝、铜等易切削有色金属的轻负荷加工，相比传统有刷主轴，它的运行噪音更低、连续工作寿命更长，无需频繁更换碳刷维护，更适合长时间连续运行的加工作业。在功能特性上，这款无刷主轴采用一体式筒状结构设计，将无刷电机的定子、转子与主轴输出端集成在同一壳体内，省去了传统主轴需要皮带传动的冗余结构，不仅缩减了整体安装体积，还能避免传动带来的动力损耗与反向间隙，提升加工时的回转精度。主轴输出端采用标准ER11夹头安装接口，可适配不同柄径的加工刀具，用户可根据加工需求灵活更换铣刀、雕刻刀、钻头等不同刀具，需要注意的是该主轴的轴径为8毫米，在配套夹头、安装固定座时需要匹配对应尺寸，避免出现装配干涉。从设计思路来看，这款主轴的壳体采用分段式结构，中部为电机主体的散热筒身，表面做光滑处理可额外加装散热环提升长时间工作的散热能力，尾部为端盖结构预留了三相动力线的出线位置，前端设计有安装法兰面，可通过法兰压块或者抱紧座将主轴固定在设备的Z轴滑台上，安装时需要保证主轴轴线与工作台面垂直，避免加工时出现偏摆导致刀具断裂、加工面精度超差。在安装边界上，这款主轴为圆柱形主体结构，整体径向尺寸统一，用户在设计安装座时只需匹配对应筒身直径的抱紧尺寸即可，轴向长度可根据设备Z轴的行程空间预留足够的安装余量，出线位置在尾部端盖处，布线时需要预留足够的线材弯曲半径，避免Z轴上下移动时拉扯线材导致接线松脱。主轴前端的夹头锁紧结构采用标准ER螺帽设计，更换刀具时只需使用配套扳手拧动螺帽即可完成夹头松紧操作，日常使用时需要定期清理夹头内的碎屑，避免碎屑卡滞导致刀具装夹偏心，影响加工精度与主轴动平衡。
