HIWIN系列丝杠支撑固定座结构设计

该支撑单元是直线传动系统中的核心配套部件，主要应用于各类需要精密直线运动的工业场景，包括数控加工设备的进给轴传动、自动化生产线的直线模组搭建、精密检测设备的位移平台、电子制造设备的点胶与贴片工位、包装机械的送料机构等，承担着固定滚珠丝杠端部、承受丝杠传动过程中产生的轴向与径向载荷、保障丝杠回转精度、避免丝杠运行时出现挠曲变形的关键作用，是保障直线传动系统运行平稳性与定位精度的基础配件。

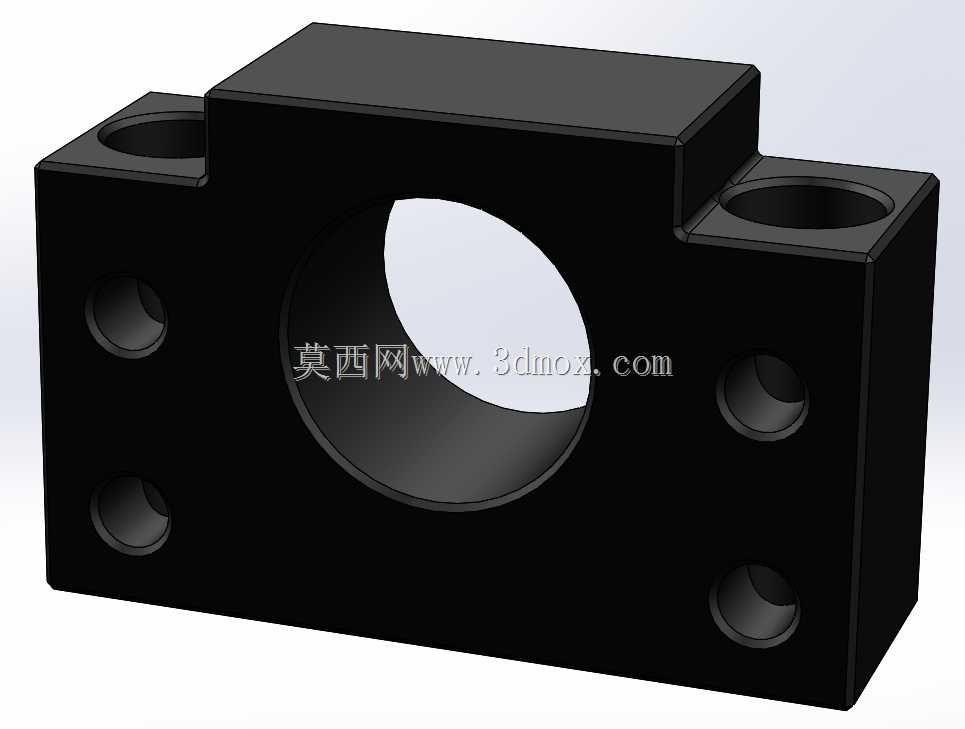

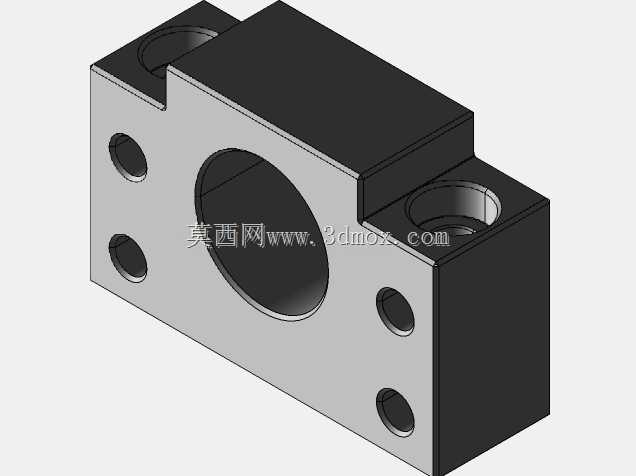

该款支撑单元采用一体化方块式本体结构设计，本体采用高刚性材质加工，表面做发黑防锈处理，可适配多规格HIWIN滚珠丝杠的端部安装需求，覆盖常用的中小负载传动场景。本体中心设置大直径通孔，用于穿装丝杠轴端并容纳配套的支撑轴承，孔位加工精度严格匹配轴承外径公差，可保证轴承装配后无径向窜动；本体两侧对称分布上下两组安装沉孔，用于将支撑座整体固定在设备安装基面，沉孔设计可让螺栓头部完全没入本体表面，避免安装后螺栓突出干涉周边部件；本体朝向丝杠侧的端面设置四个对称的螺纹孔，用于安装轴承端盖、密封件或者锁紧结构，可对内部轴承进行轴向定位，同时阻挡加工过程中的切屑、切削液以及车间粉尘进入轴承内部，延长支撑轴承的使用寿命。

设计过程中优先考虑安装的便捷性与适配性，本体的安装孔位采用标准化孔距设计，可直接适配市面上主流规格的直线模组安装基面，无需额外加工转接板即可完成装配；中心轴承孔的同轴度、安装面的平面度均按照精密传动部件的公差要求设计，可保证装配后丝杠的回转中心与导轨运行方向保持平行，避免丝杠运行时出现别劲、爬行、异常磨损等问题。本体的外形轮廓做了倒角处理，既去除加工毛刺避免安装时划伤操作人员，也能减少应力集中提升本体的结构强度，在承受额定轴向载荷时不会出现变形开裂问题。

在安装边界层面，该支撑单元的本体厚度、安装孔间距、中心孔高度均做了系列化适配，不同规格的支撑单元可对应不同直径的丝杠与不同负载等级的传动场景，安装时只需保证支撑座的安装基面平面度符合要求，按照对角线顺序锁紧安装螺栓，即可完成支撑座的固定，后续装配丝杠时只需将轴端穿入中心轴承位，锁紧轴端锁紧螺母即可完成丝杠端部的固定，装配流程简单易操作，可大幅降低设备组装与后期维护的时间成本。该支撑单元的结构设计兼顾了刚性、精度与安装便利性，可满足绝大多数工业场景下的丝杠支撑需求，有效提升整套直线传动系统的运行稳定性与使用寿命。
