导轨式电气设备ABS塑料防护外壳结构

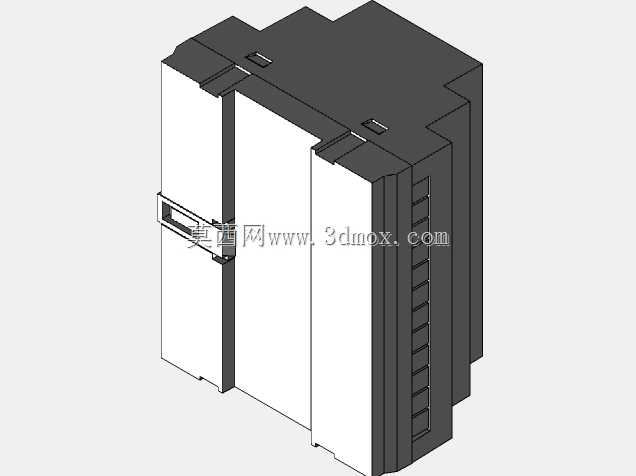

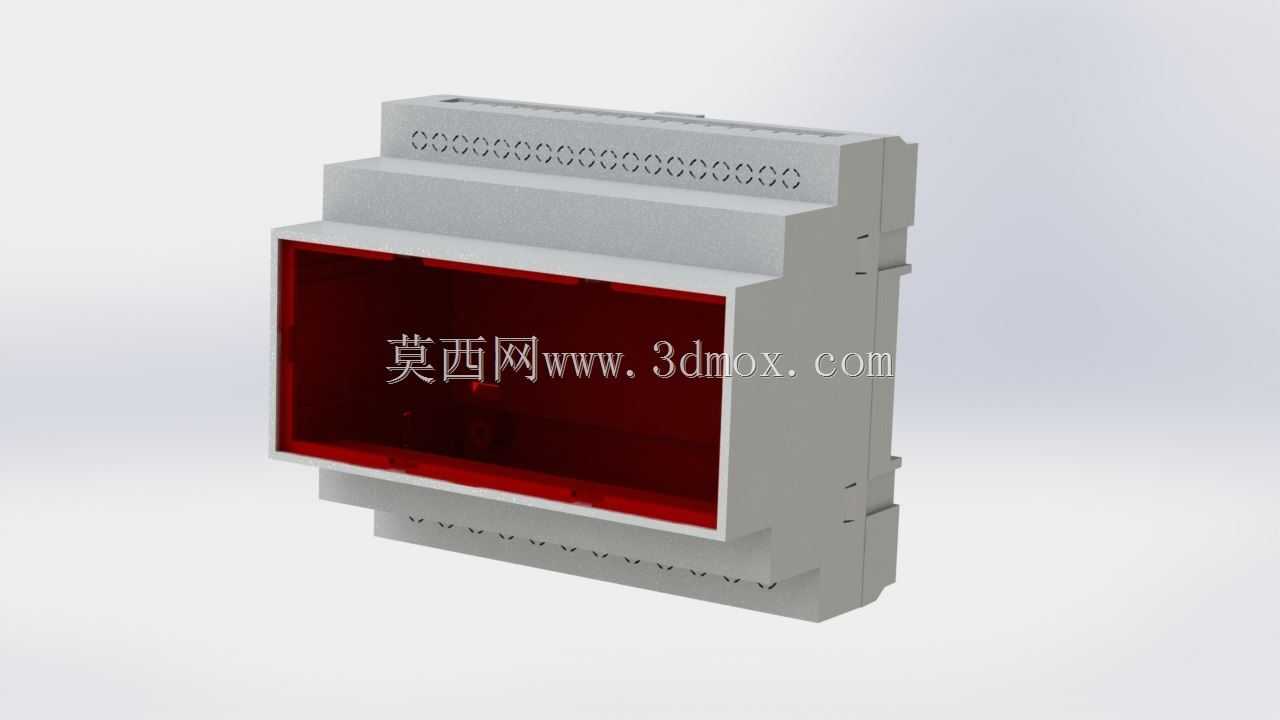

这款导轨安装式电气防护外壳，主要面向工业低压配电、终端自动化控制场景设计，是承载小型电气功能模块的核心防护载体，常见于楼宇配电盘、工业控制柜内部的信号采集模块、继电保护模块、小型测控单元的外部封装，能够为内部的电路板、接线端子、显示组件提供可靠的物理防护与安装支撑。从实际使用场景来看，这类外壳适配标准DIN导轨安装方式，无需额外打孔固定，可直接卡装在控制柜内的标准导轨上，在密集排布的柜内空间中能够快速完成装配与后期拆卸维护，适配绝大多数工业电控柜的内部安装规范，能够和同规格的导轨式电气设备并排安装，保持柜内排布整齐统一，节省柜内布线与安装空间。在功能特性上，外壳主体采用ABS聚苯乙烯材质注塑成型，具备良好的抗冲击性能与绝缘特性，能够避免内部电路与外部金属构件接触引发的短路风险，同时材质本身具备一定的耐温耐候性能，可适应控制柜内长期通电产生的温升环境，不易出现老化脆裂问题。正面设置的半透明红色视窗，一方面可以遮挡内部电路板的布线细节，保持外观整洁，另一方面能够让内部的状态指示灯、数码显示内容清晰透出，方便运维人员在不拆外壳的情况下快速观察设备运行状态，视窗与主体采用卡扣式装配，无需螺丝固定，需要调试内部参数时可快速拆卸视窗部分。从设计思路来看，外壳整体采用阶梯式分层结构，上部预留的细密格栅区域是内部电路的散热通风通道，能够在不降低外壳防护等级的前提下，为内部发热元件提供自然对流散热的通路，避免密闭空间内热量累积影响元器件寿命；外壳上下边缘预留的标准接线让位槽，能够让内部电路板的接线端子精准对位，方便外部线缆快速接入，同时外壳侧边设置的卡扣定位结构，能够让上下壳体紧密扣合，拼接缝隙均匀，避免灰尘、细小杂物从拼接缝隙进入壳体内部。在安装边界与尺寸设计上，外壳宽度适配标准导轨式设备的模数尺寸，卡装到导轨后不会超出相邻设备的安装间隙，壳体深度充分考虑了柜内走线的弯折半径需求，背部的导轨卡扣具备弹性锁止结构，卡装后不会因为柜内振动、设备搬运出现松脱滑落，同时外壳的边角都做了圆弧过渡处理，避免安装维护过程中尖锐边角划伤操作人员，整体结构兼顾了安装便捷性、防护实用性与运维便利性，完全满足工业现场小型电气模块的封装使用需求。
