灵感源自角钳的角形夹持工装结构

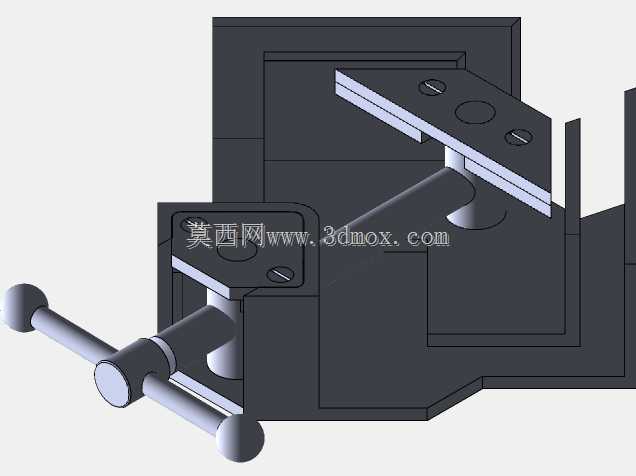

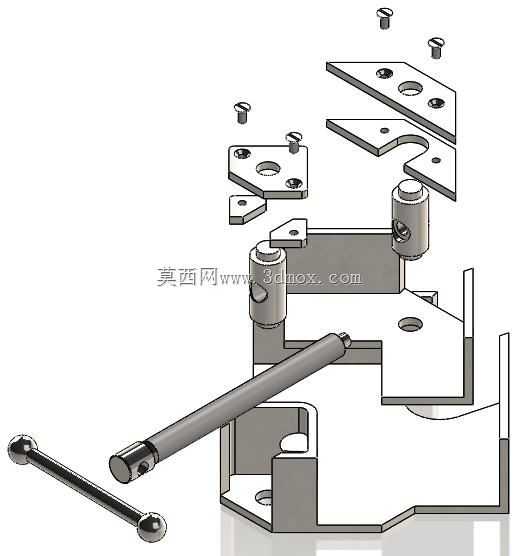

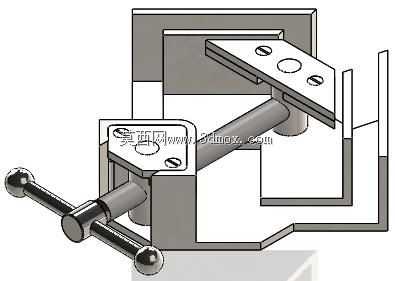

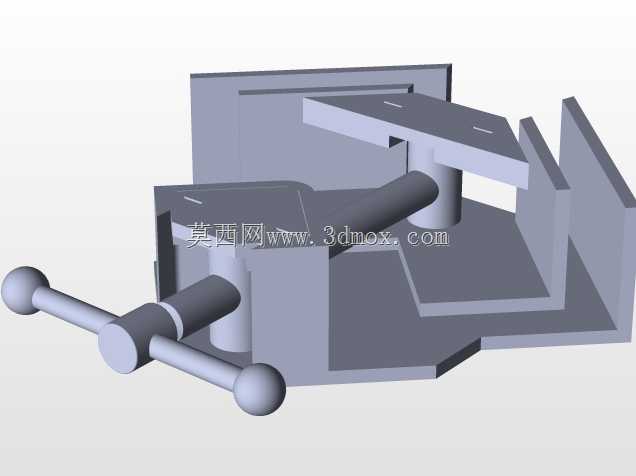

这款角形夹持结构的设计灵感来源于传统角钳，主要面向小尺寸工件的定位装夹场景，常见于小型五金件加工工位、精密装配流水线、手工坊工件固定、电子元器件引脚整型夹持等作业环节，能够在垂直相交的两个安装面上提供稳定的夹持力，解决狭小空间内异形工件难以固定的作业痛点。从实际用途来看，该结构可替代传统台虎钳完成小行程的快速夹紧动作，既可以单独作为手持夹具完成临时工件固定，也可以通过底座上的预留安装孔固定在工作台面，作为工位级的固定夹持单元使用，适配厚度在0到15毫米范围内的板类、块类小工件装夹需求，夹持过程中不会对工件表面造成过度压痕，适合表面精度要求较高的小件加工场景。在功能特性上，该夹持结构采用多片式压板配合长操作杆的施力结构，通过转轴处的铰接结构实现夹持行程的放大，操作人员仅需施加较小的扳动力即可获得足够的夹持力，操作杆末端的球形端头符合人体工学设计，长时间操作不易产生手部疲劳；多片叠层的压板结构可以根据被夹持工件的外形自适应调整贴合角度，即便是带有微小斜面、台阶面的异形工件，也能实现多点均匀接触，避免单点受力导致的工件变形或夹持滑脱问题；所有紧固螺丝均采用标准内六角规格，日常维护更换配件无需特殊工具，铰接转轴处预留有润滑注油间隙，长期使用也不会出现卡滞问题。从设计思路来看，该结构摒弃了传统角钳的一体式铸造成型方案，采用分体式钣金加工件组合装配的形式，所有板类零件均可通过常规激光切割、折弯工序完成加工，无需开模即可实现小批量生产，大幅降低了单件制造成本；结构设计上充分考虑了安装边界的限制，整体外形呈L型角状布局，横向最大延伸尺寸控制在120毫米以内，纵向高度不超过80毫米，底座安装孔位采用对称式布局，既可以正装在水平工作台面，也可以侧装在垂直工装立板上，不会占用过多的工位操作空间；装配过程中所有零件均采用无过盈配合设计，普通作业人员参照装配示意图即可在十分钟内完成整机组装，后期如果出现零件磨损，仅需更换对应损坏的单片压板即可，无需整体报废更换。在安装适配性上，底座预留的三个安装孔直径适配M6规格的紧固螺丝，孔位间距符合通用小型工装的安装标准，可以直接替换工位上原有同规格的小型夹持夹具，无需重新在工作台面打孔定位；夹持开口的最大开度为20毫米，配合压板上的镂空让位槽，可以避让工件上的凸起结构，比如小型电路板上的插接件、五金件上的预折弯凸包等，装夹过程中不会压伤工件上的功能性结构。
