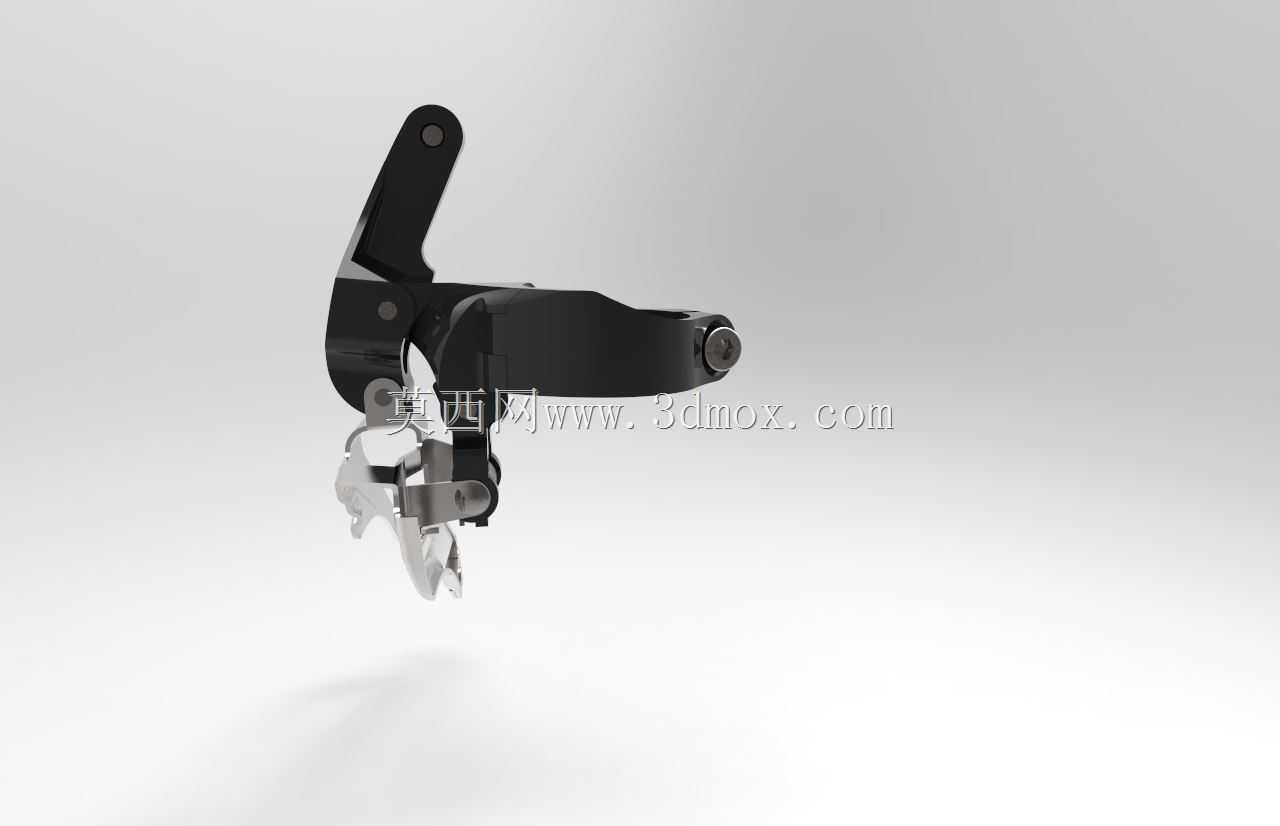

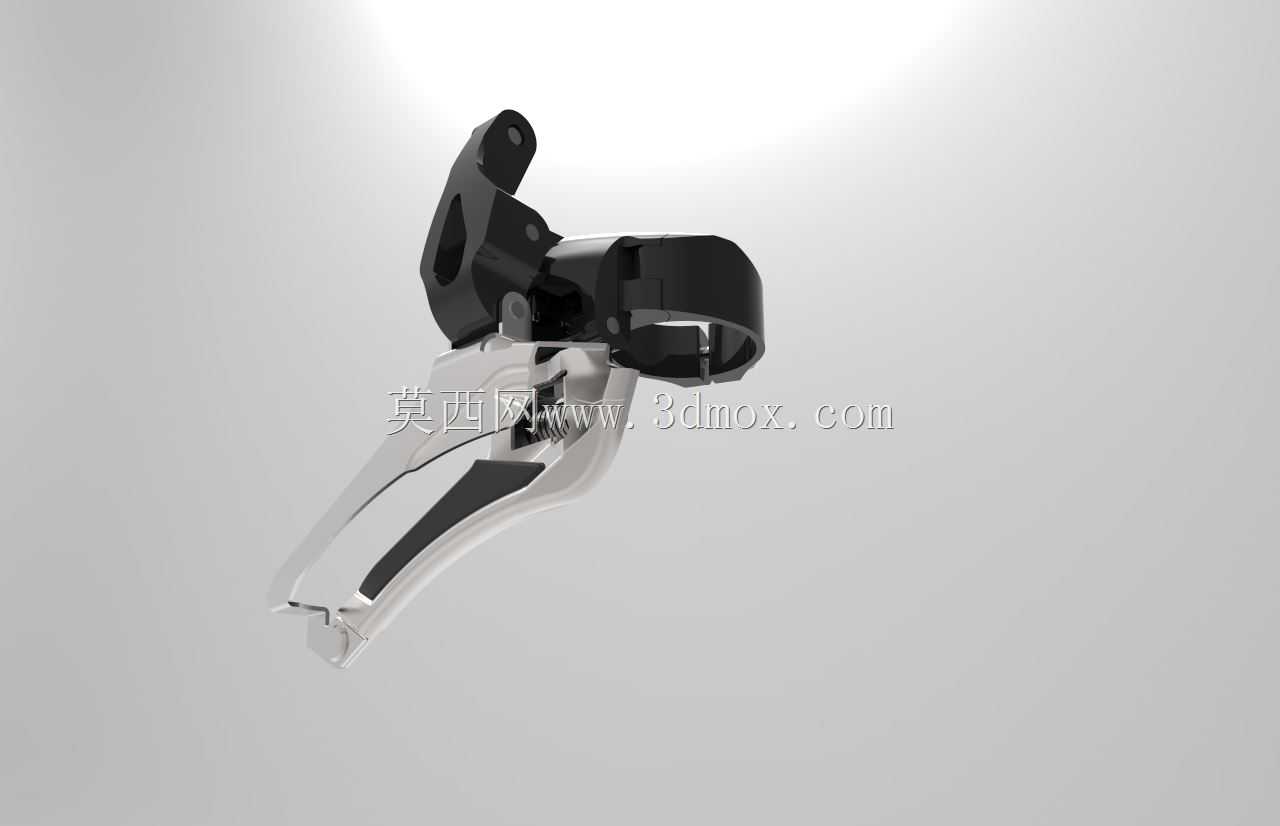

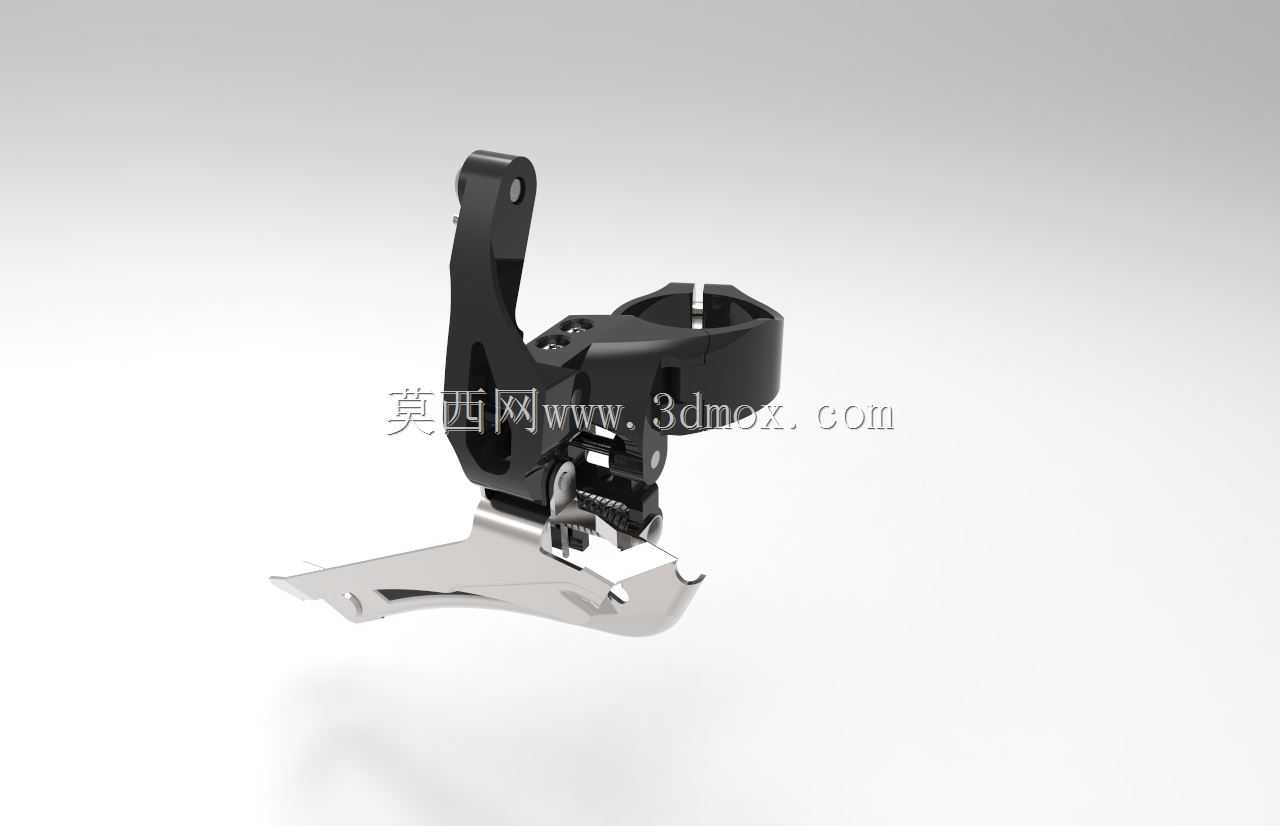

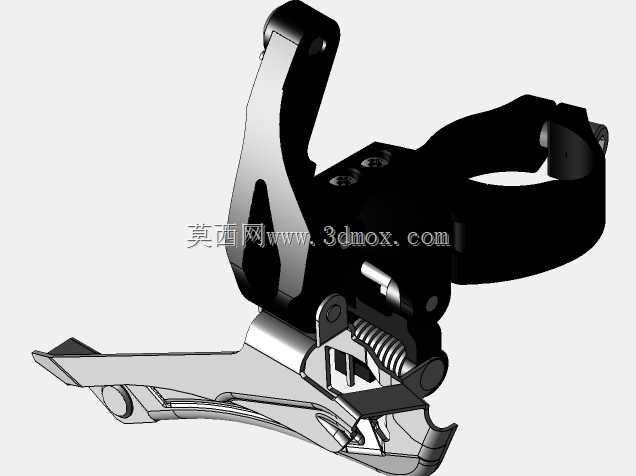

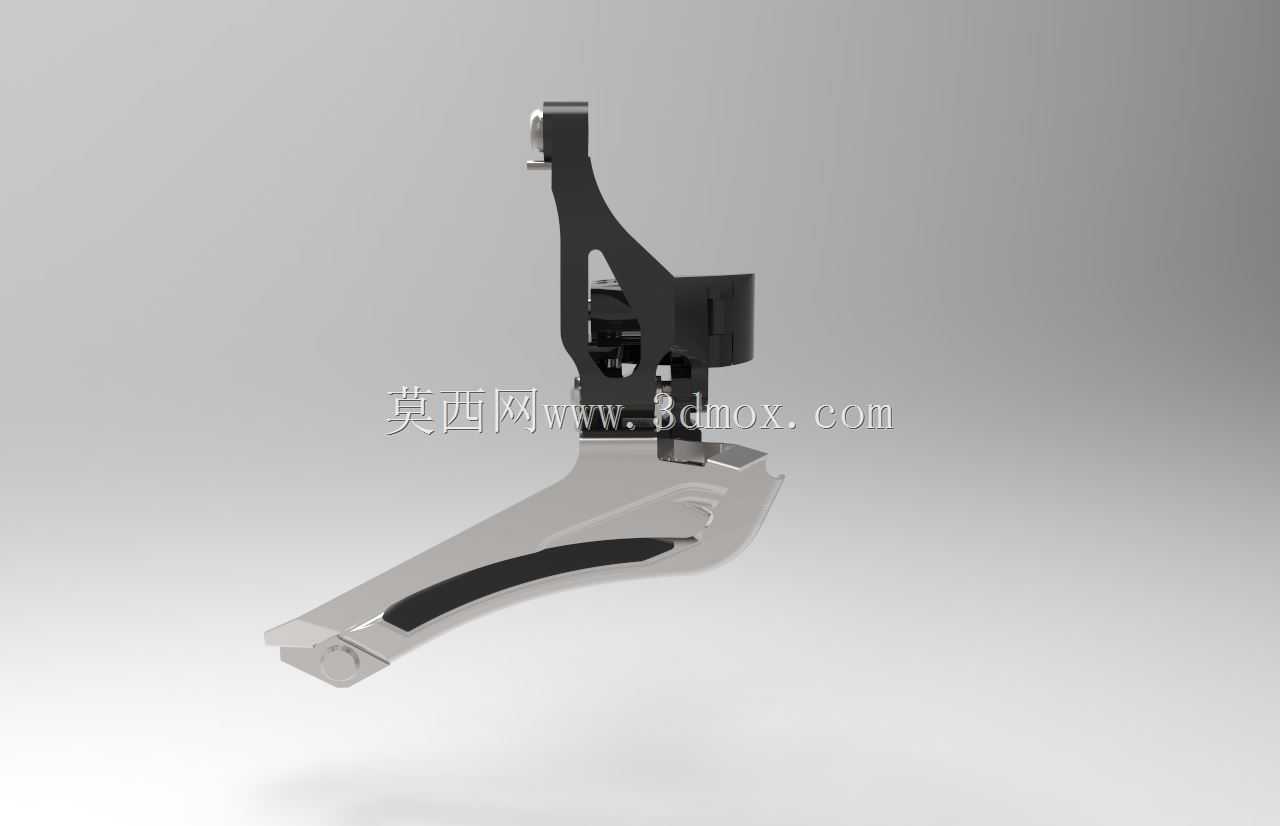

禧玛诺105系列公路自行车前拨链器结构设计

这款前拨链器是公路自行车传动变速系统的核心执行部件，主要适配禧玛诺105 5800套件的使用场景，广泛应用于入门竞技级公路车、长途耐力公路车以及日常运动通勤公路车的传动系统搭建，承担着链条在不同齿数牙盘片间切换、调整传动比的核心功能，直接决定骑行过程中变速操作的顺畅度、链条稳定性以及不同路况下的动力输出适配性。从实际使用场景来看，该部件安装于自行车车架中管对应位置，紧邻牙盘组布设，骑行者操作车把端的变速手柄时，会通过变速线芯拉动拨链器的连杆结构，带动导板完成横向位移，推动链条在大、小牙盘片之间完成切换，以此匹配平路高速巡航、爬坡低扭输出等不同骑行工况的传动比需求，避免链条在变速过程中出现掉链、卡滞、蹭链等影响骑行体验甚至带来安全隐患的问题。从功能特性设计来看，这款前拨链器采用了双枢轴平行四边形连杆结构，在拨链动作过程中，导板能够始终保持与牙盘片平面的平行度，确保变速过程中链条受力均匀，大幅降低变速时的链条摩擦损耗，同时提升变速响应速度，即使在高负载踩踏状态下也能完成顺畅的档位切换；导板部分采用了上窄下宽的流线型轮廓设计，内侧设置有贴合链条弧度的导向斜面，能够在链条位移过程中提供平滑的引导，减少链条与导板的硬接触碰撞，降低变速过程中的异响与零件磨损；主体固定夹环采用了适配标准车架中管管径的圆弧结构，搭配锁紧螺栓实现稳固安装，能够承受高强度骑行过程中的颠簸震动与变速拉扯力，避免出现位置偏移导致的变速精度下降问题。从安装边界与尺寸设计来看，这款前拨链器的夹环中心到导板底端的垂直距离、导板横向行程范围都严格匹配标准公路车双盘牙盘的安装规范，夹环可适配市面主流规格的圆形车架中管，安装时只需保证导板与牙盘片的平行间隙、导板底端与大盘齿尖的垂直距离在设计公差范围内，即可实现精准的变速调校，无需额外对车架或牙盘进行改装；整体结构采用轻量化的金属材质搭配镂空设计，在保证结构强度足以应对竞技级踩踏拉力的前提下，尽可能降低自身重量，契合公路车轻量化的设计趋势，外露的活动关节位置预留了润滑与维护空间，方便日常骑行后的保养维护，延长部件的整体使用寿命。
