15mm口径文丘里管流体管路结构设计

文丘里管是流体输送与测控领域应用极为广泛的核心管路元件，这款15mm口径的文丘里管结构，主要面向小流量流体管路的流量测控、负压抽吸、气液混合等应用场景，常见于实验室小型流体实验台、小型水处理加药装置、气动输送支路、小型射流真空泵配套管路、家用净水设备射流模块等场景，可在不产生显著流体压损的前提下，实现稳定的节流差压输出，或是利用收缩段形成的负压完成流体引射作业。

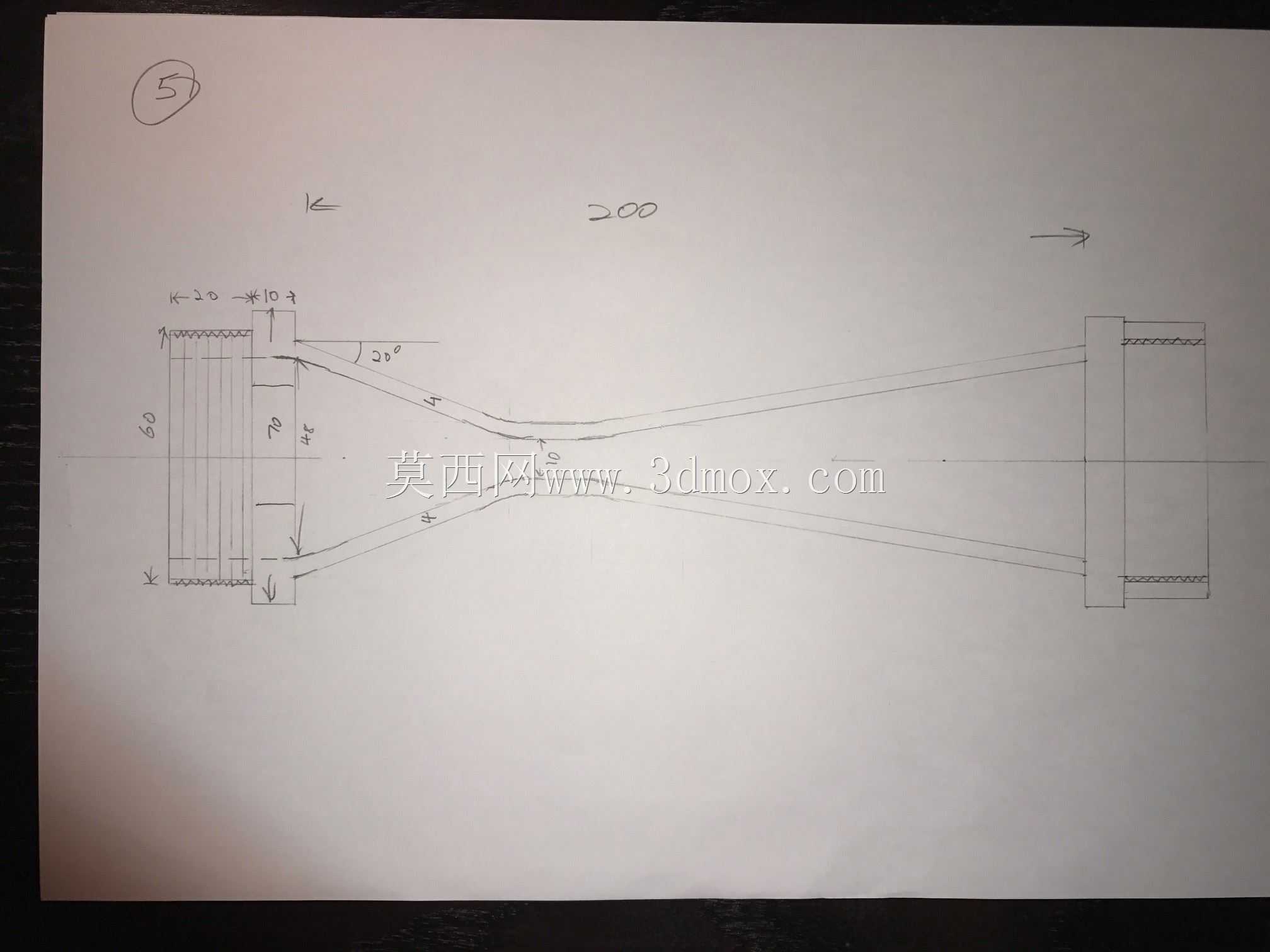

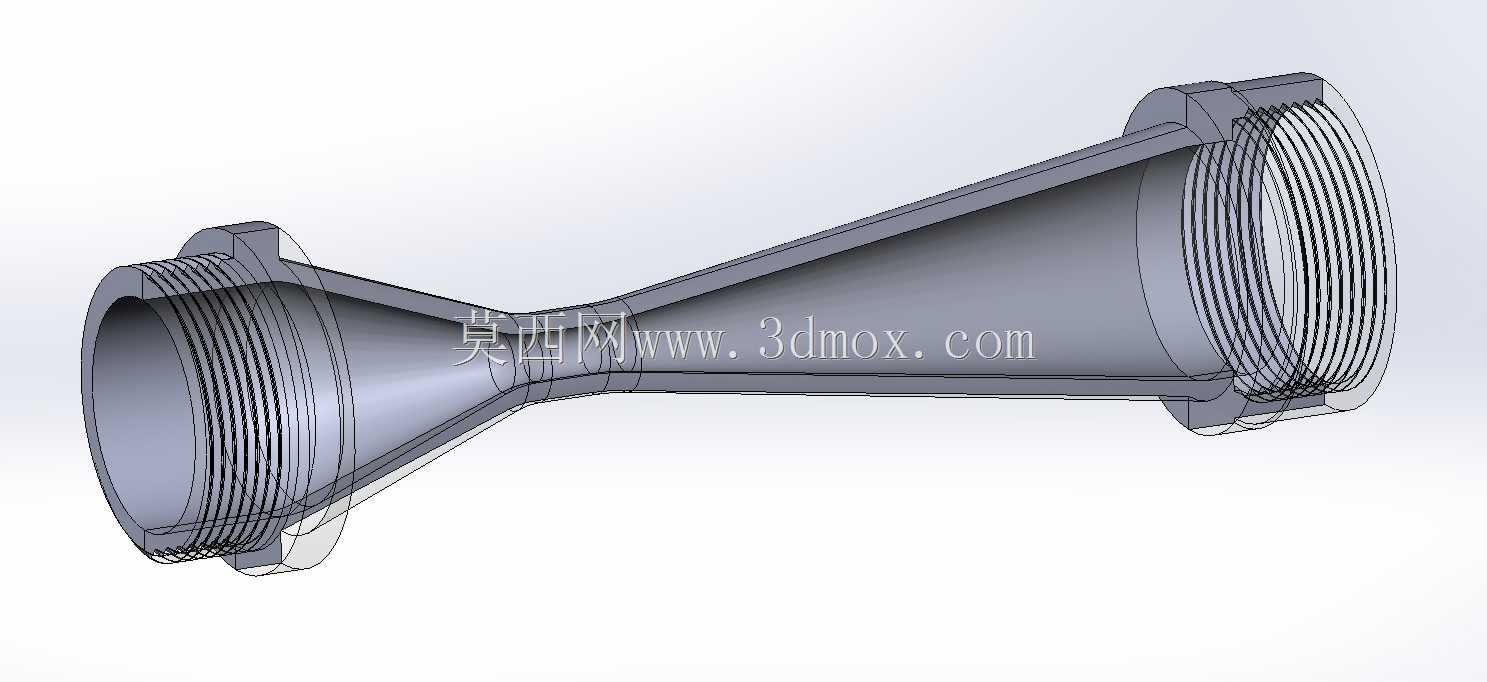

该产品的核心功能特性在于其经典的收缩-喉道-扩散三段式流道结构，入口段采用标准直管衔接设计，两端预留外螺纹连接结构，可直接与同规格的内螺纹管路接头快速对接，无需额外定制转接件，安装适配性强。流体进入入口段后沿平滑的收缩锥面逐步加速，在喉道位置达到流速峰值，形成稳定的低压区，后续沿扩散段逐步减速升压，相较于孔板类节流元件，其流线型流道可大幅降低流体涡流损耗，长期运行时不易在流道内积存杂质，抗堵塞表现优异，适合输送含少量微小颗粒的流体介质。

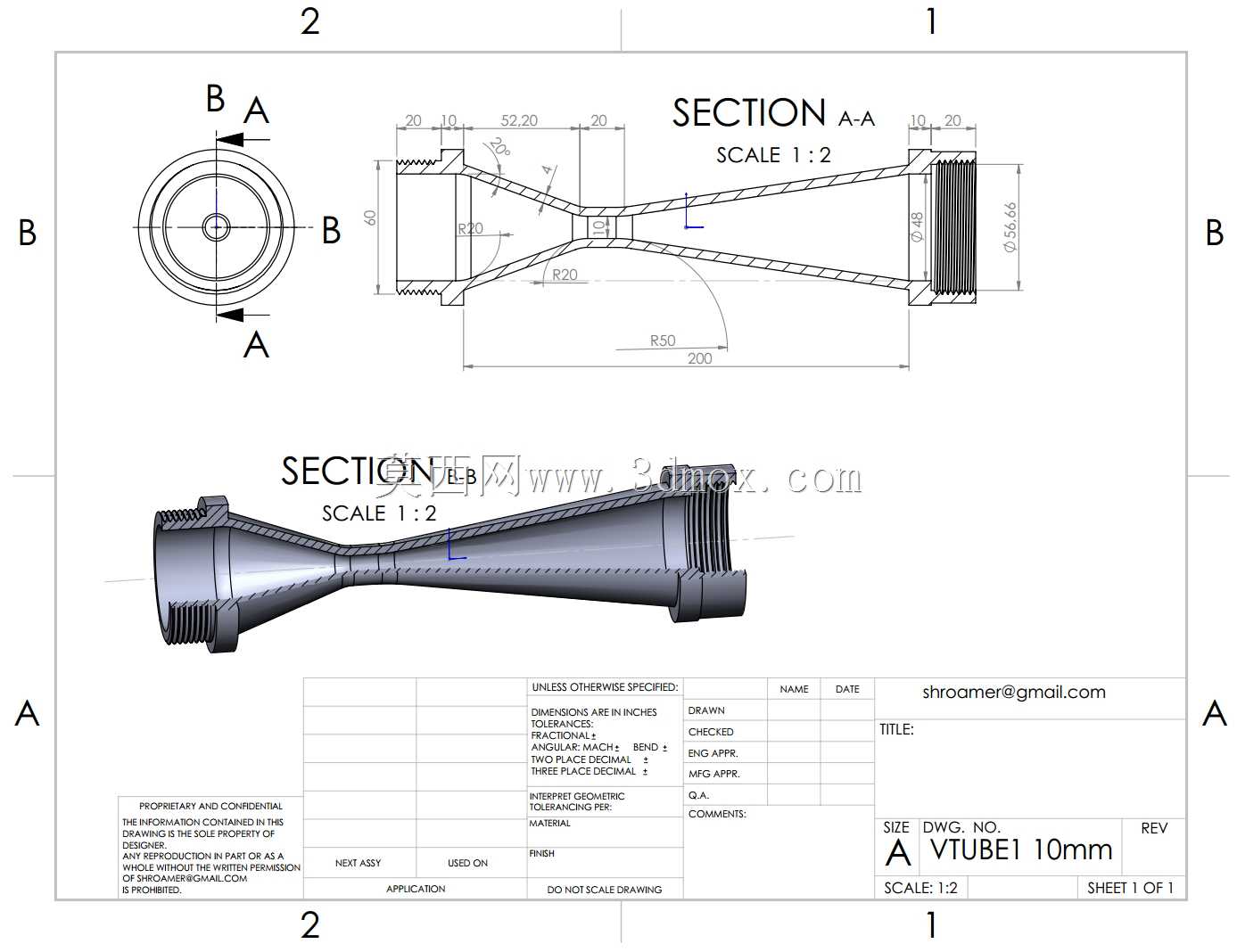

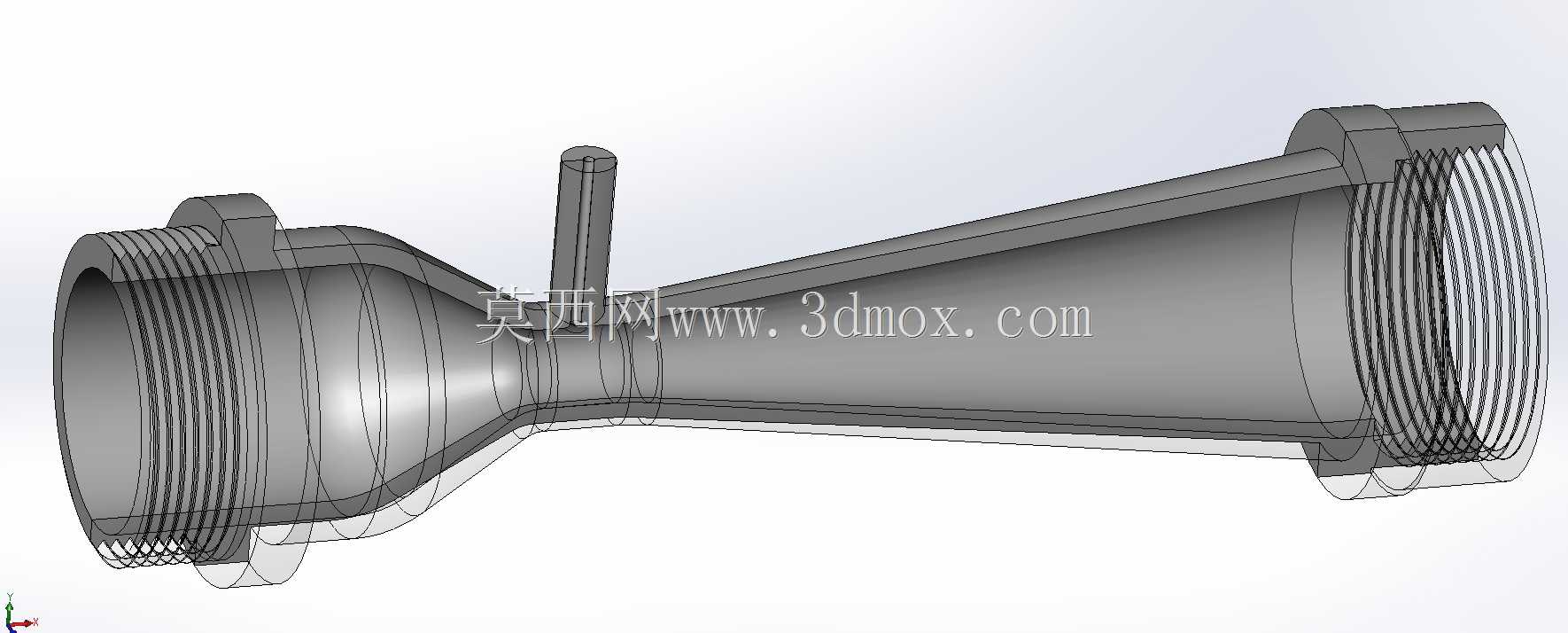

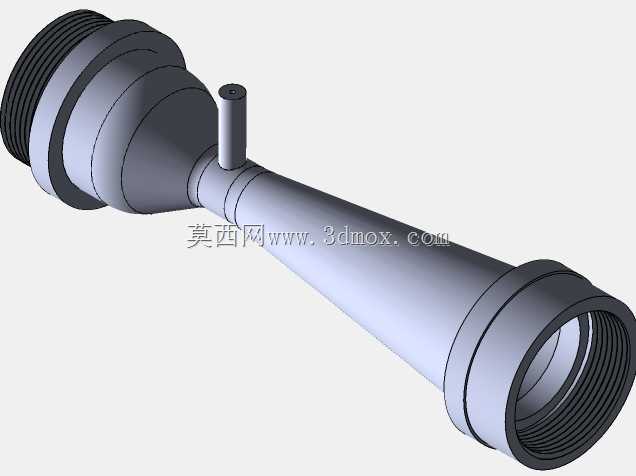

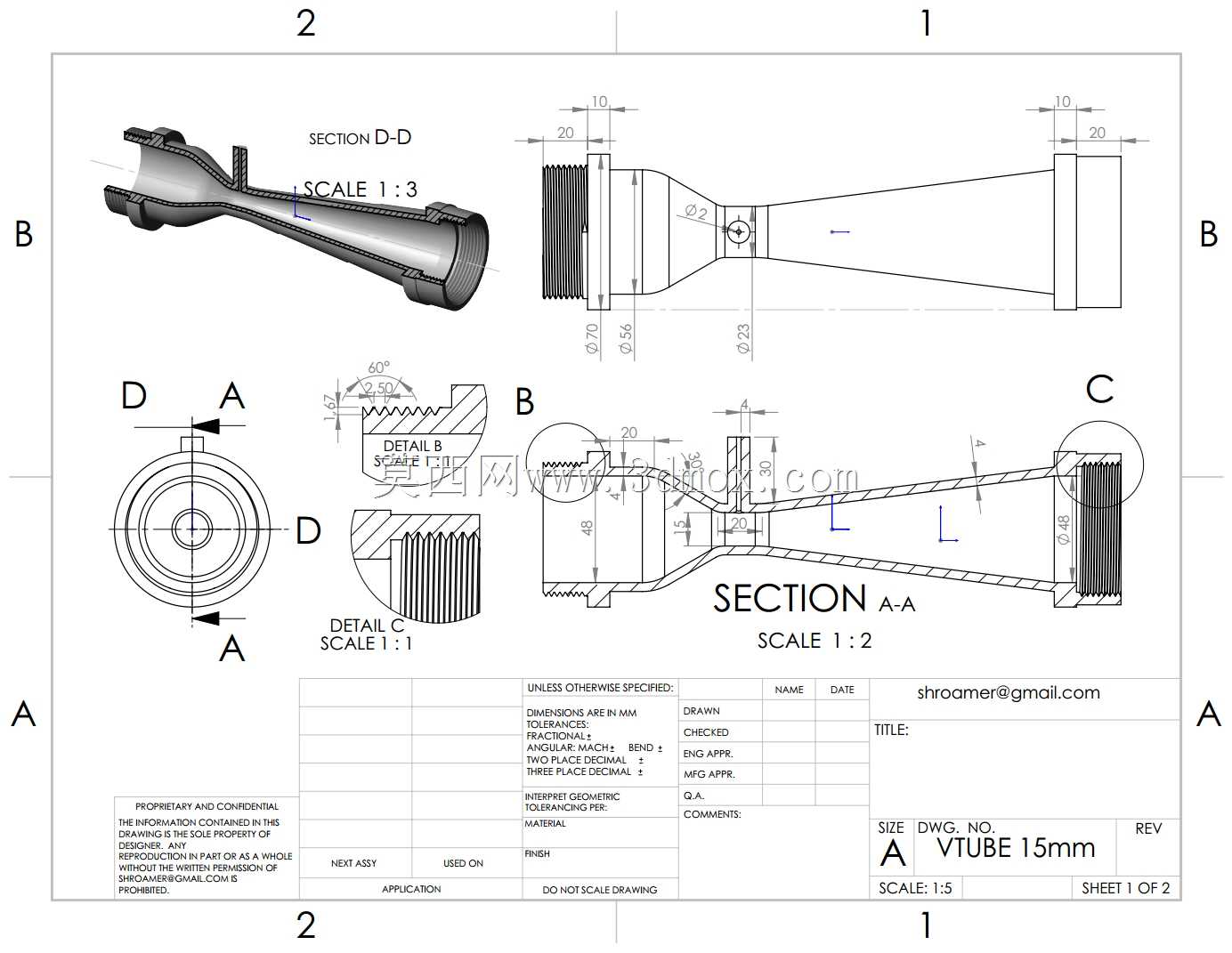

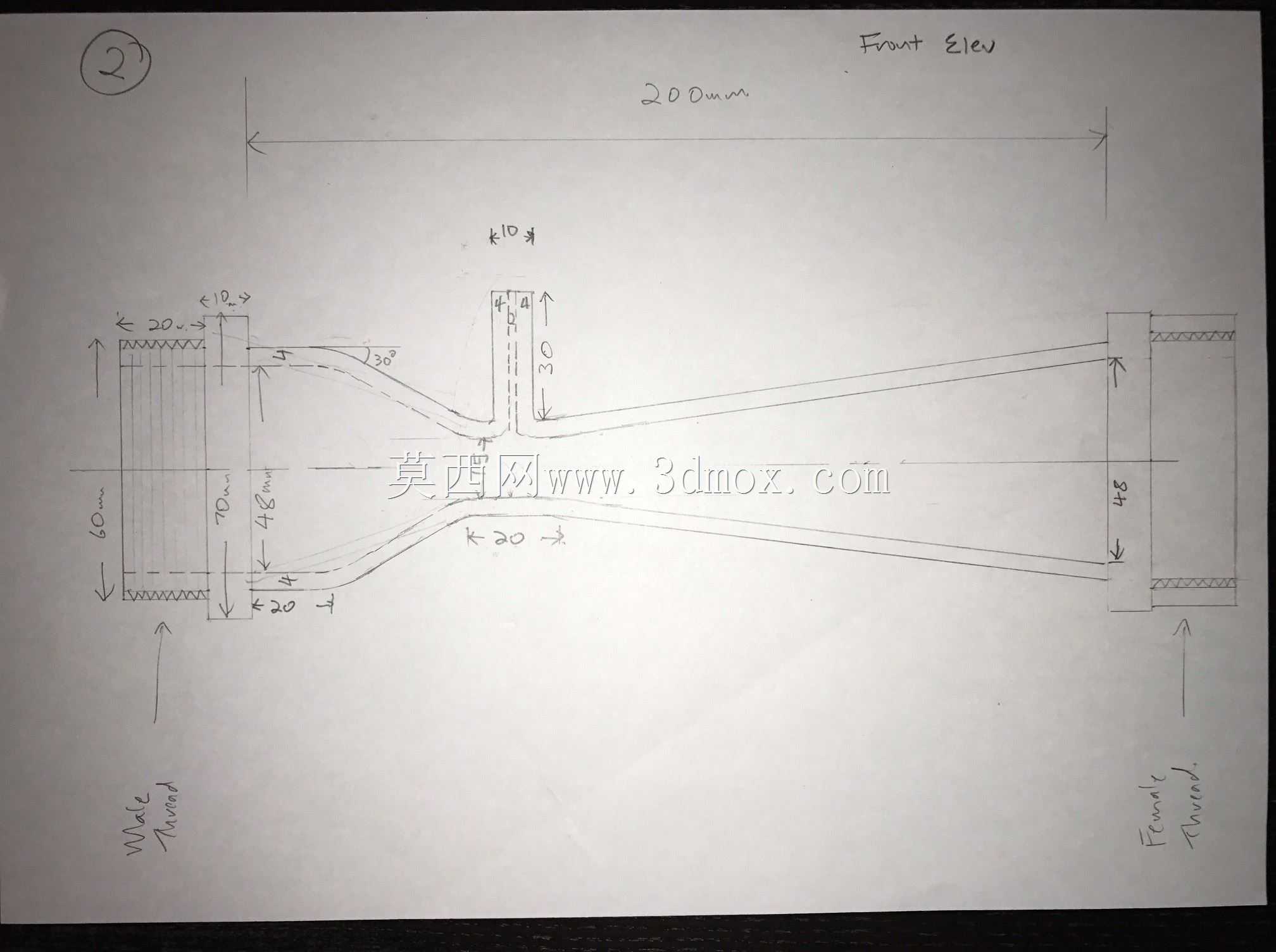

设计过程中优先保障流道的曲面顺滑度，收缩段与扩散段的锥角经过匹配调校，既保证喉道位置的差压值稳定可控，又控制扩散段的流体脱流风险，将整体压损控制在合理区间。结构上在喉道位置预留了测压接口，可直接安装压力传感器采集喉道与入口段的压力差，通过标准差压流量公式即可换算管路内的实时流量，测压接口采用密封螺纹设计，可避免流体渗漏问题。两端的连接螺纹长度经过匹配设计，可满足常规壁厚管路的拧入深度要求，安装时无需额外调整管路间距。

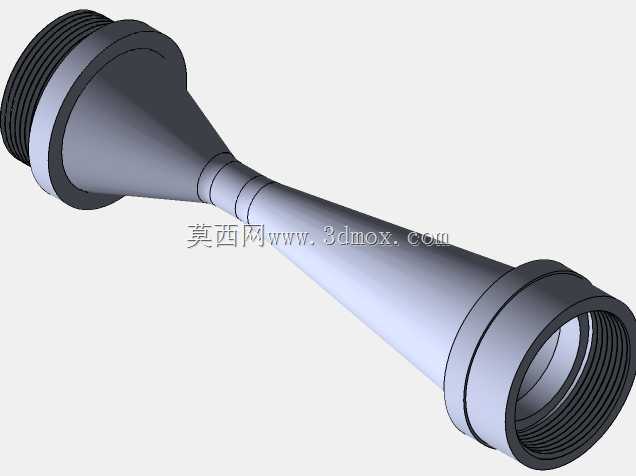

外形尺寸方面，该文丘里管整体为同轴回转类结构，最大外径适配15mm通径管路的安装边界，整体长度控制在常规管路支路的安装空间范围内，两端螺纹规格统一，可直接替换同通径的普通管路接头，无需改动原有管路的布局。细节结构上，入口与出口端的端面做了平齐处理，安装时可与管路密封垫圈完全贴合，密封可靠性强；喉道位置的外壁做了局部加厚处理，避免测压孔加工后降低结构强度，可承受常规工业管路的工作压力，满足多数低压流体输送场景的使用需求。
