透明壳体外啮合齿轮液压泵结构设计

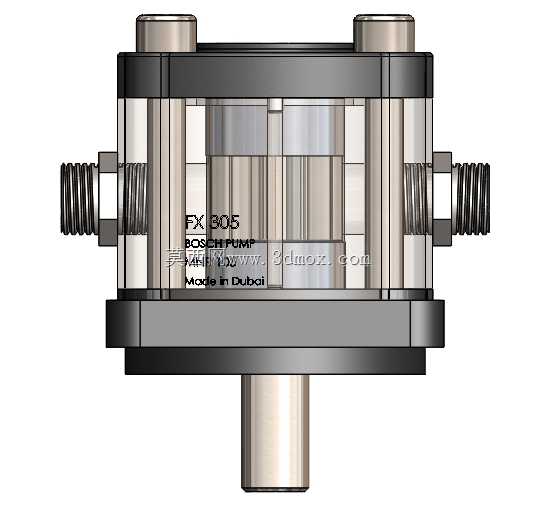

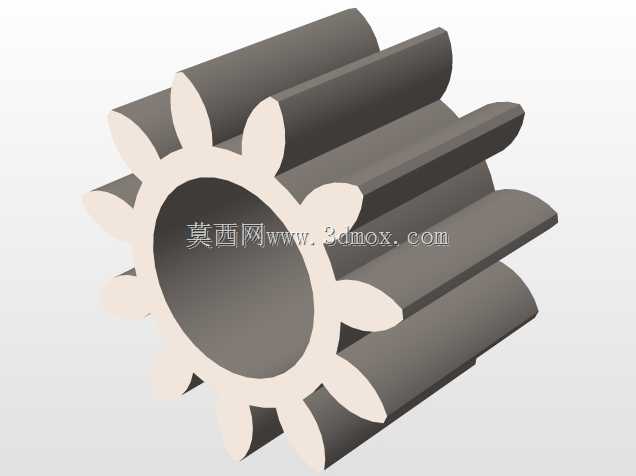

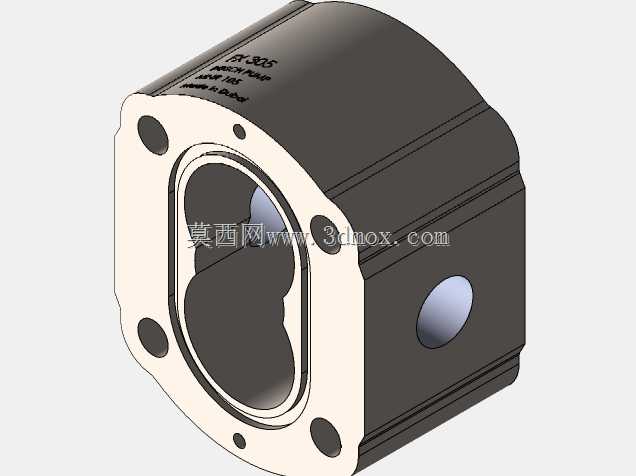

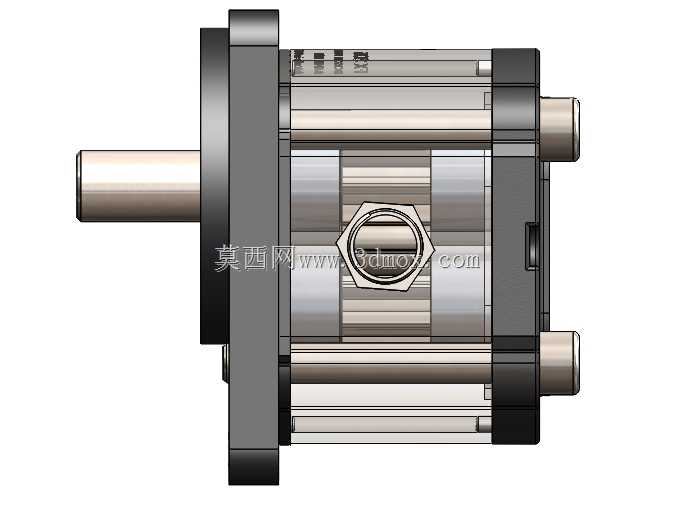

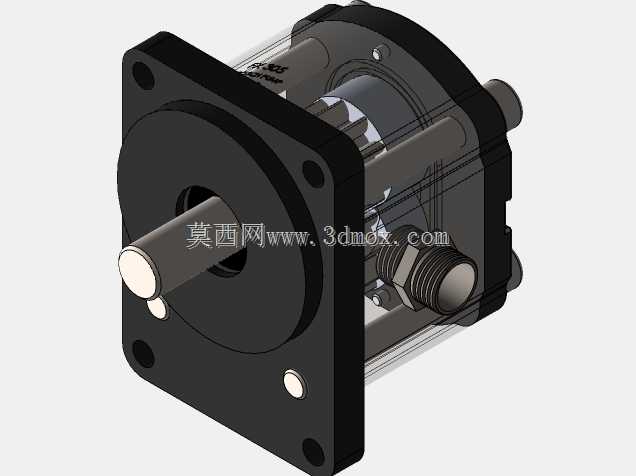

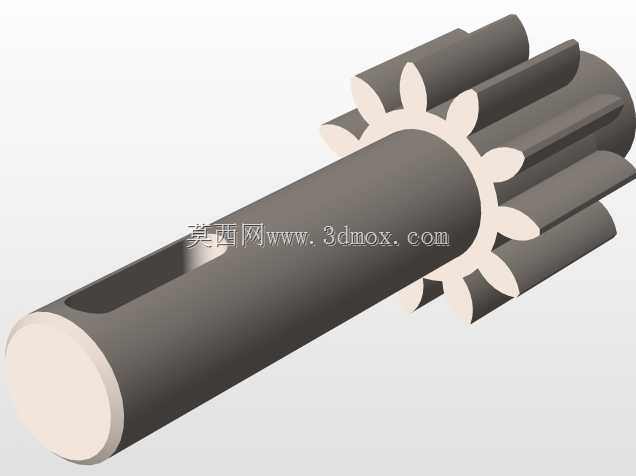

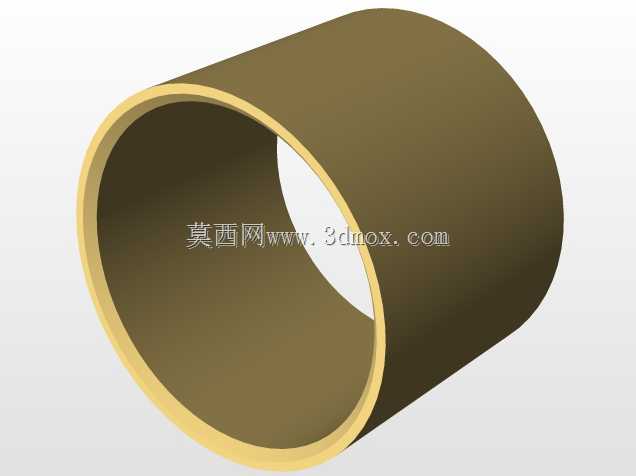

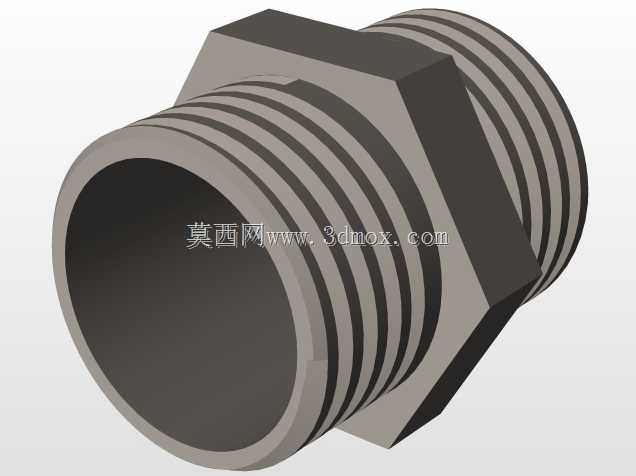

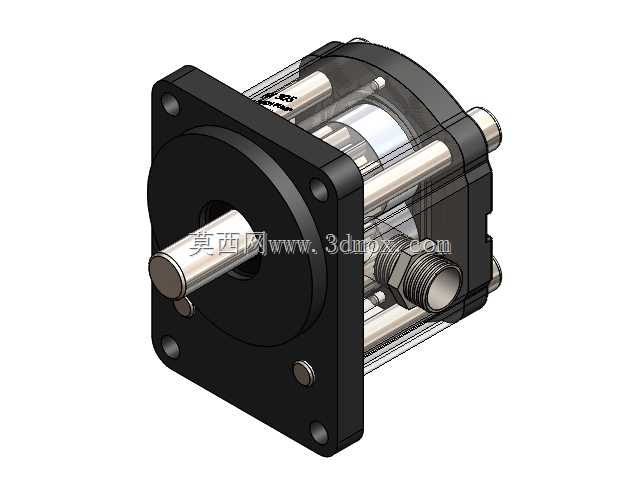

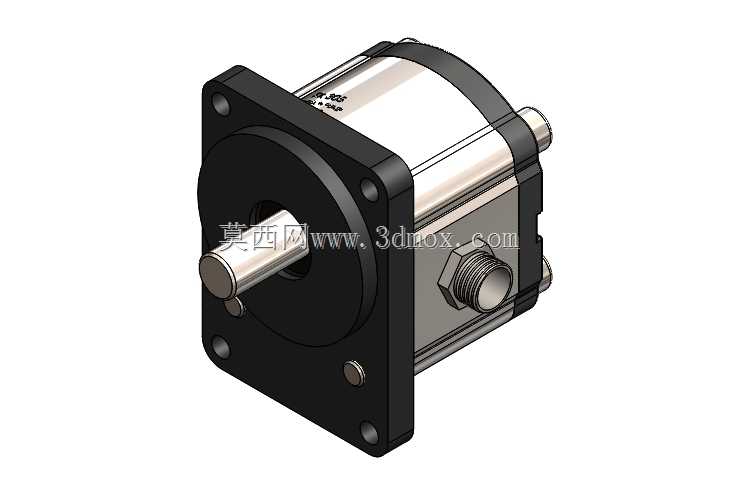

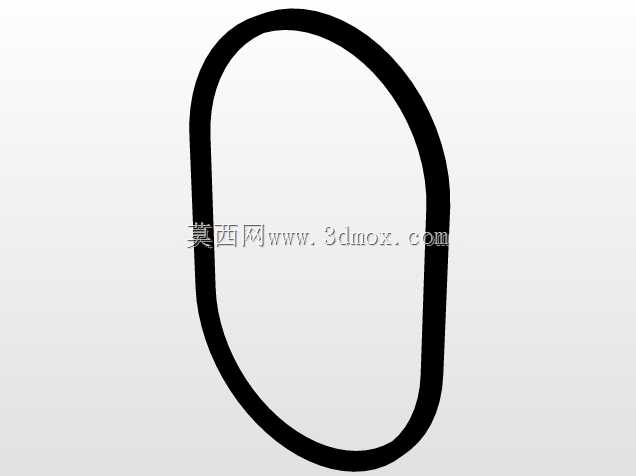

这款外啮合齿轮液压泵是液压传动系统中的核心动力转换元件，主要应用在工程机械液压回路、机床液压进给系统、农业装备液压操控单元、工业自动化液压工作站等场景中，负责将原动机输入的机械能转换为液压油的压力能，为整套液压系统提供稳定的压力油源，驱动液压缸、液压马达等执行元件完成直线往复、旋转等预设动作，是各类中低压液压传动场景中应用最为广泛的动力元件。该款齿轮泵采用外啮合渐开线圆柱齿轮作为核心工作副，泵体采用透明可视化结构设计，能够直观展示内部齿轮啮合、油液输送的完整工作过程，既可以作为工业设备的配套动力元件使用，也可用于液压原理教学、产品结构展示场景。在功能特性上，这款齿轮泵具备结构紧凑、自吸能力强、工作可靠、对油液污染敏感度低的特点，运行过程中通过一对参数完全一致的齿轮相互啮合，在吸油腔形成局部真空完成油液吸入，随着齿轮转动将齿槽内的油液推送至压油腔，通过齿轮啮合时的容积变化完成油液加压输出，能够稳定输出连续无明显脉动的压力油，适配常规矿物液压油的工作介质。设计过程中，这款泵采用方形法兰安装结构，前端法兰设置四个对称分布的安装通孔，能够直接匹配标准液压站、设备安装面板的安装孔位，输入轴采用伸出式圆柱轴结构，可通过联轴器直接与驱动电机、内燃机等原动机输出轴连接，无需额外加装复杂的传动转接结构；进出油口采用标准管螺纹接口设计，能够直接适配常规液压管路的连接需求，无需额外定制转接接头。在安装边界上，这款泵的轴向尺寸与径向尺寸经过紧凑化优化，整体占用安装空间小，安装时仅需保证输入轴与原动机输出轴的同轴度误差在允许范围内，预留出管路连接的操作空间即可完成安装，不需要额外预留过大的检修空间，日常维护仅需定期检查进油口密封状态、更换工作油液即可，维护成本低廉，能够适配各类安装空间受限的液压系统集成场景。
