波利亚GT2型20齿凹凸同步带轮结构设计

这款同步带轮是精密机械传动系统中的核心配套部件，主要适配GT2规格同步带使用，广泛应用于小型自动化传动工位、3D打印设备进给轴、桌面级精密机械手传动链路、小型输送线定位驱动单元等对传动精度有较高要求的场景中，承担着将电机输出的旋转运动通过同步带啮合传递至执行端的核心作用，相比平带传动具备无滑差、传动比精准、张紧力需求小的优势，相比齿轮传动具备安装容错空间大、传动噪音低、无需额外润滑维护的特点。

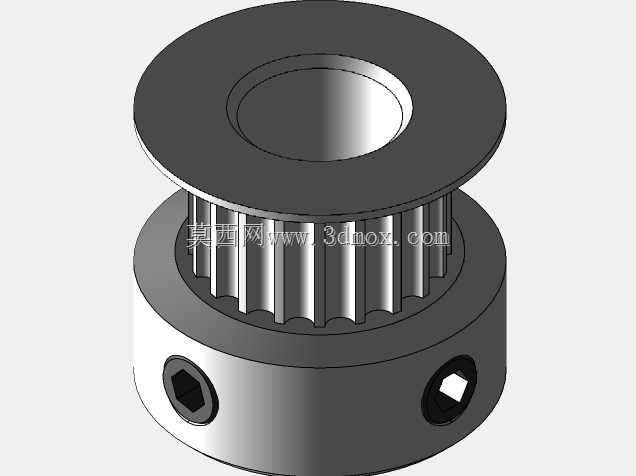

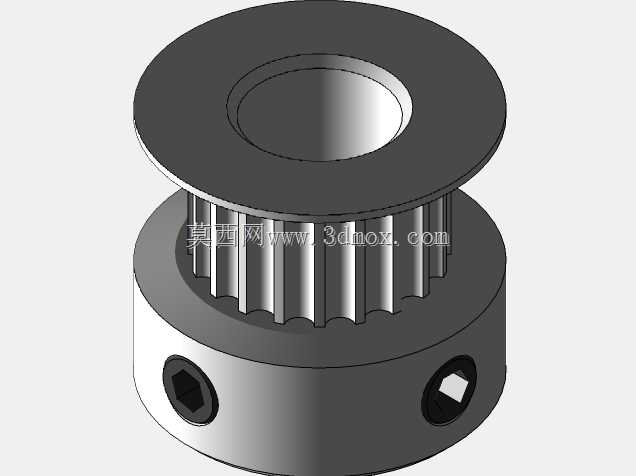

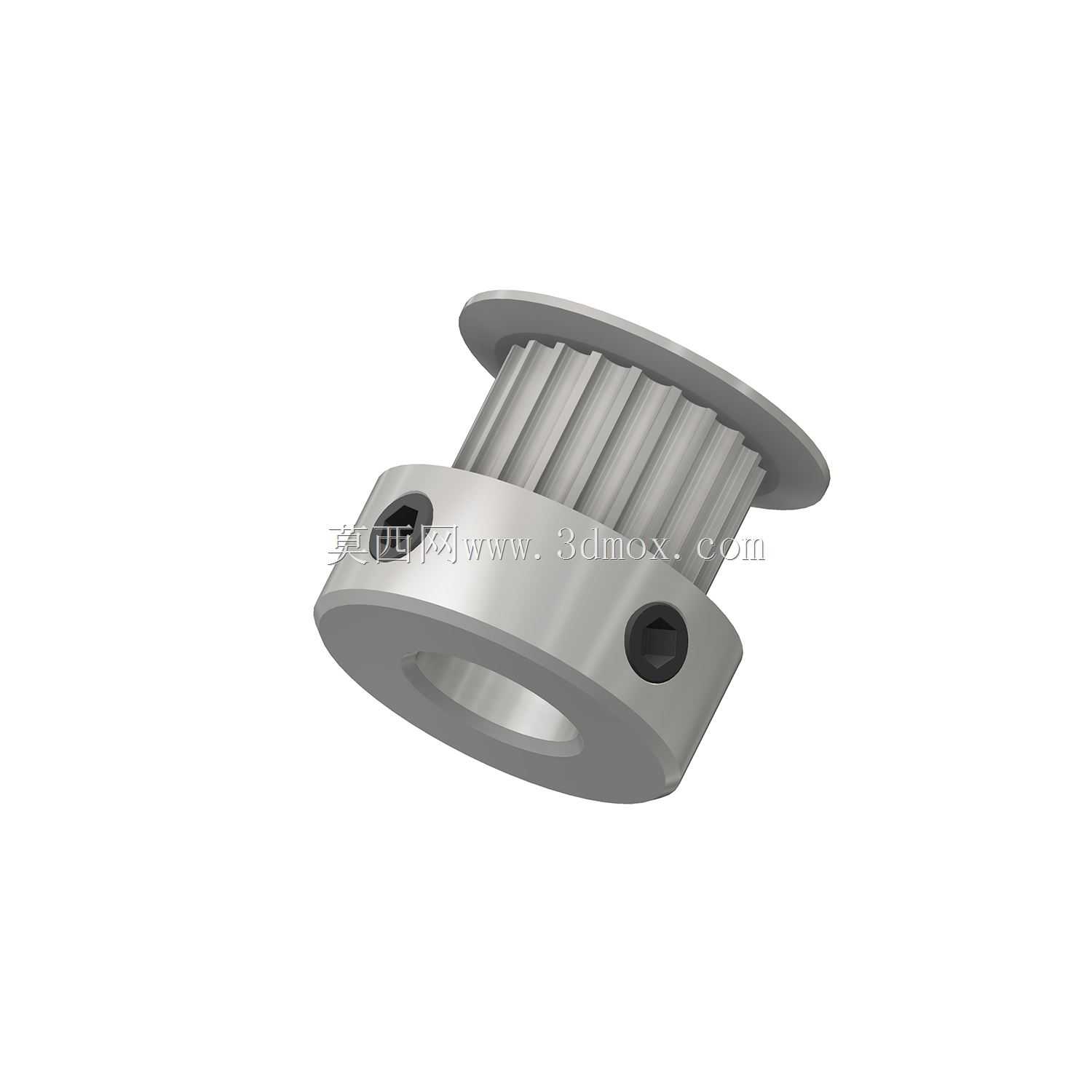

从功能特性来看，这款带轮采用凹凸齿形啮合设计，齿廓与GT2同步带的齿槽完全匹配，啮合过程中齿面接触应力分布均匀，高速运转时不会出现齿根应力集中导致的带齿磨损过快问题，带轮本体两侧设置有挡边结构，能够避免同步带在高速往复运转过程中出现轴向窜动、脱带的故障，轮毂位置设置有两个径向紧定螺钉安装孔，安装时将带轮穿入对应直径的驱动轴后，拧紧紧定螺钉即可完成轴向与周向的固定，无需额外加工键槽，大幅降低了配套轴的加工难度，也方便后期维护时的拆装调整。

在设计思路上，这款带轮优先兼顾了精密传动场景的轻量化与刚性需求，轮体采用一体化结构设计，轮毂与轮齿部分无拼接缝隙，整体结构强度足以承受常规小型传动场景的扭矩负载，轮齿部分的齿距公差控制在微米级，确保每一个齿与带槽啮合时的间隙均匀，不会出现传动过程中的回程误差，中心安装孔的尺寸适配常规小型驱动电机的输出轴径，安装时无需额外加装轴套即可完成适配，带轮的整体轴向宽度与对应宽度的GT2同步带完全匹配，挡边的高度高出带轮齿顶足够尺寸，即使同步带存在轻微的安装偏斜也不会出现脱带问题。

从安装边界来看，这款带轮的径向最大尺寸为带挡边的外圆直径，安装时需要预留出足够的径向空间避免与周边结构件发生干涉，轴向尺寸包含轮毂的伸出长度，设计安装位时需要核算轴端的伸出长度，确保紧定螺钉能够完全对准轴的平面位置，保证锁紧后不会出现运转过程中带轮打滑偏移的问题，带轮的内孔与轴采用间隙配合设计，安装时无需大力敲击即可轻松套入轴端，降低了装配过程中损坏带轮齿形或电机轴承的风险。
