多联并联式工业管路过滤站结构设计

该过滤站主要应用于市政供水、工业循环水系统、油气输送管网、化工流体输送等场景中，承担流体介质的杂质拦截、净化处理功能，可有效去除流体中裹挟的固体颗粒、焊渣、锈蚀碎屑等杂质，避免下游精密阀门、泵体、换热设备等核心部件被杂质磨损、堵塞，保障整个流体输送系统长期稳定运行，降低管路系统的运维故障频次。

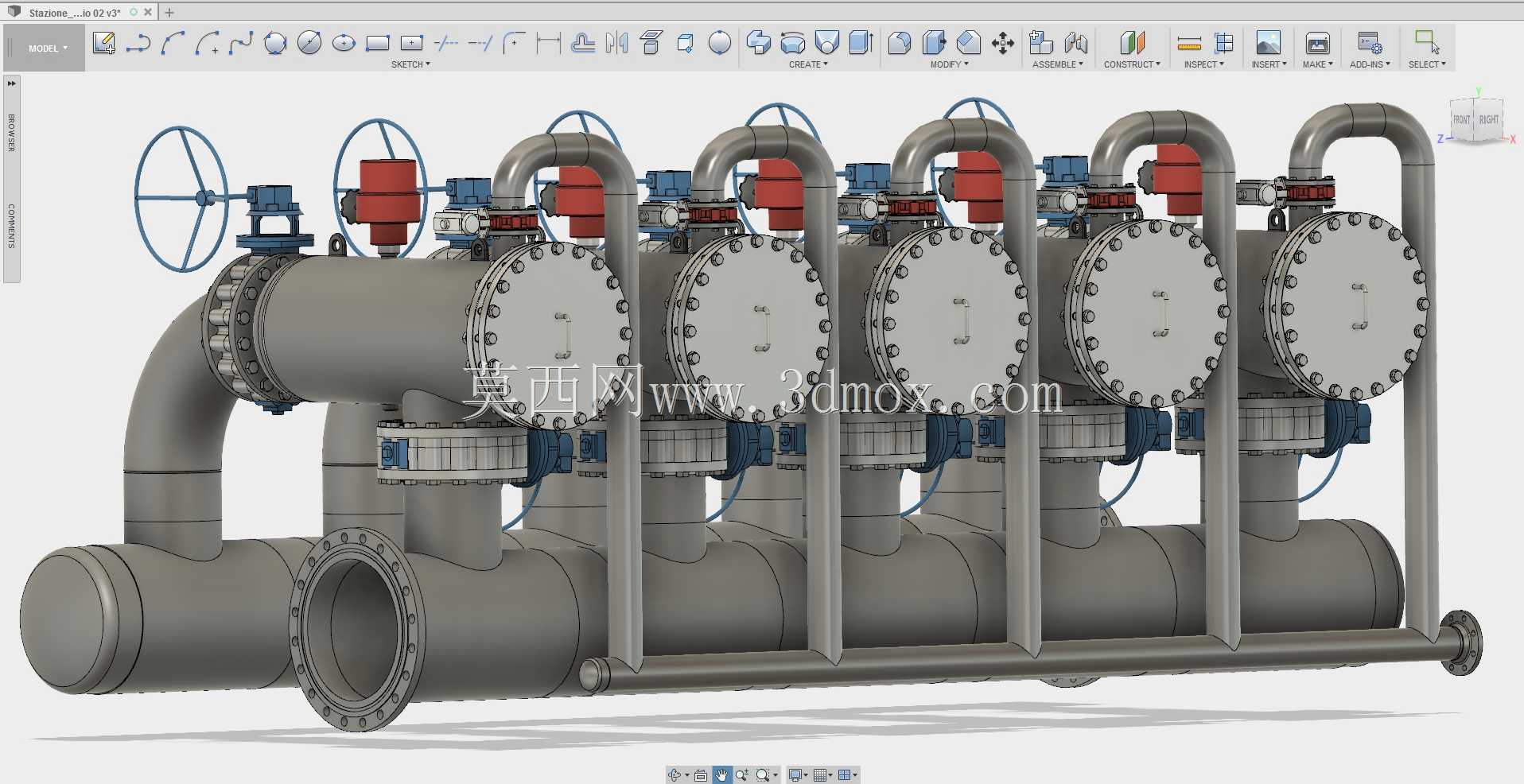

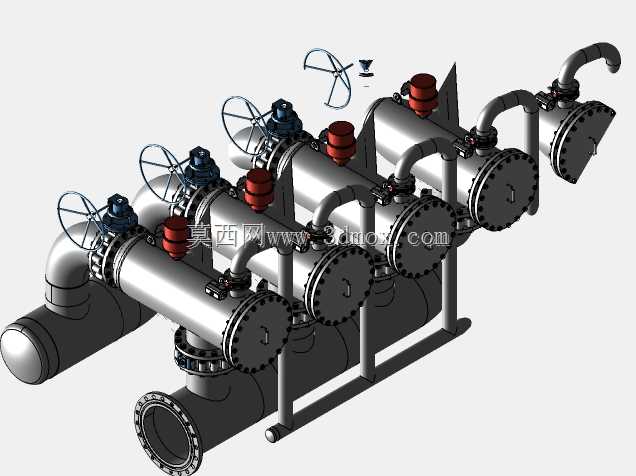

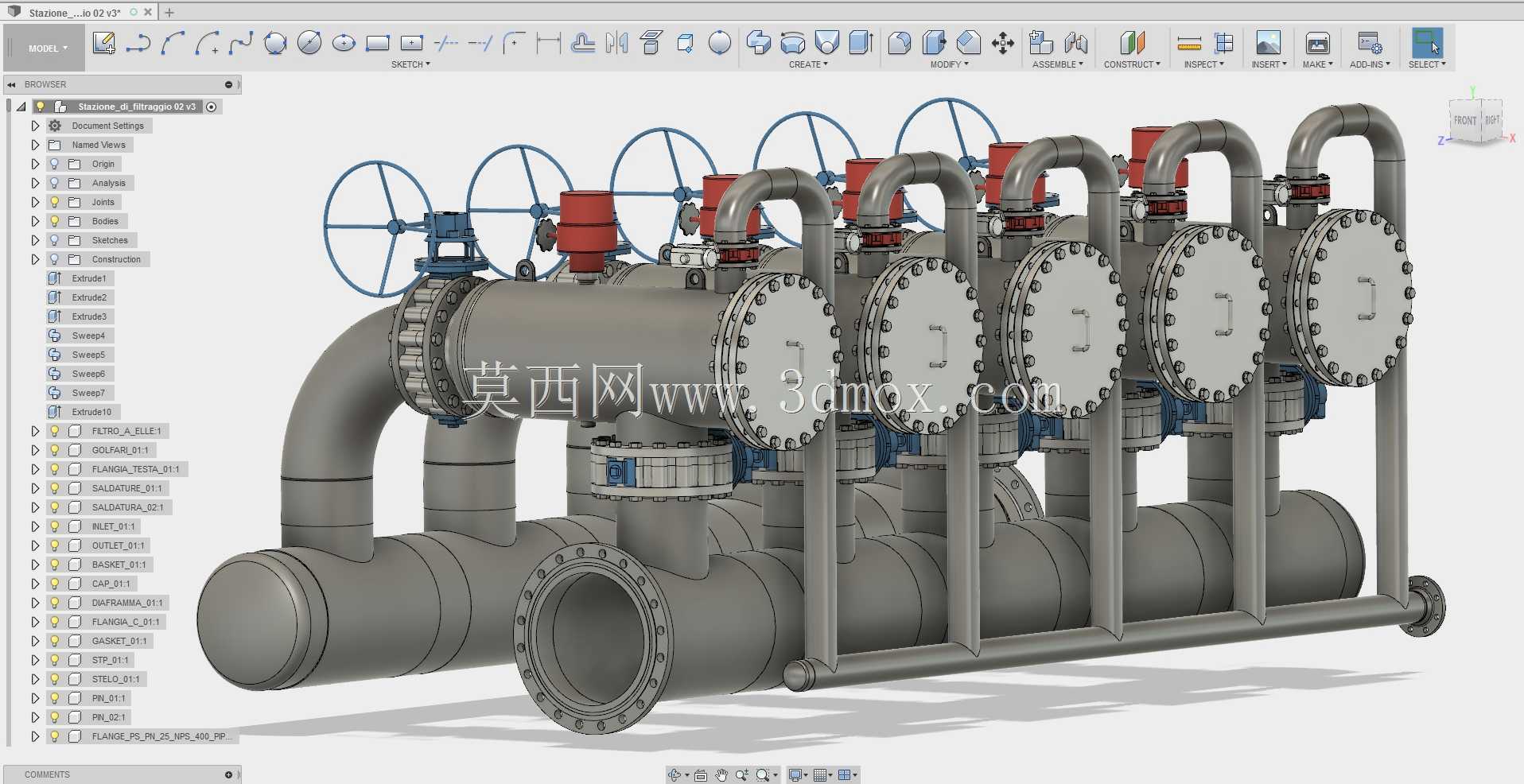

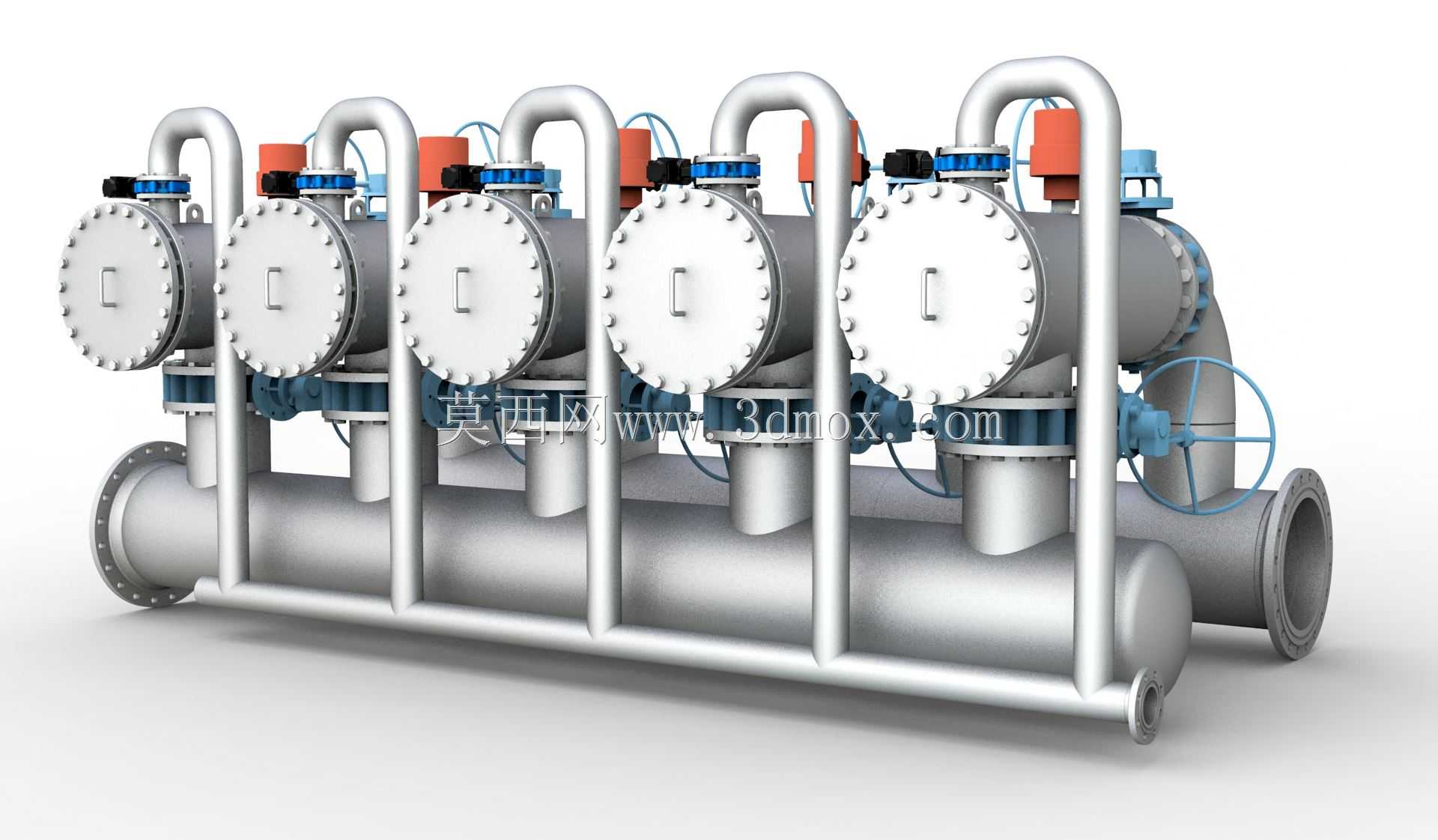

从功能特性来看，该过滤站采用多组过滤单元并联布局的结构设计，单组过滤单元配置独立的控制阀门与执行机构，可在系统不停机的状态下，单独对某一组过滤单元进行反冲洗、滤芯更换等维护操作，不会中断整个管路的流体输送作业，适配连续生产工况下的使用需求。每组过滤单元顶部配置手轮与驱动执行组件，既支持手动操作启闭，也可适配电控系统实现自动化的过滤、反冲流程切换，适配不同自动化等级的管路系统。主汇流管路采用大通径直管设计，可降低流体进入过滤站时的沿程阻力，减少压损，保障管路输送效率。

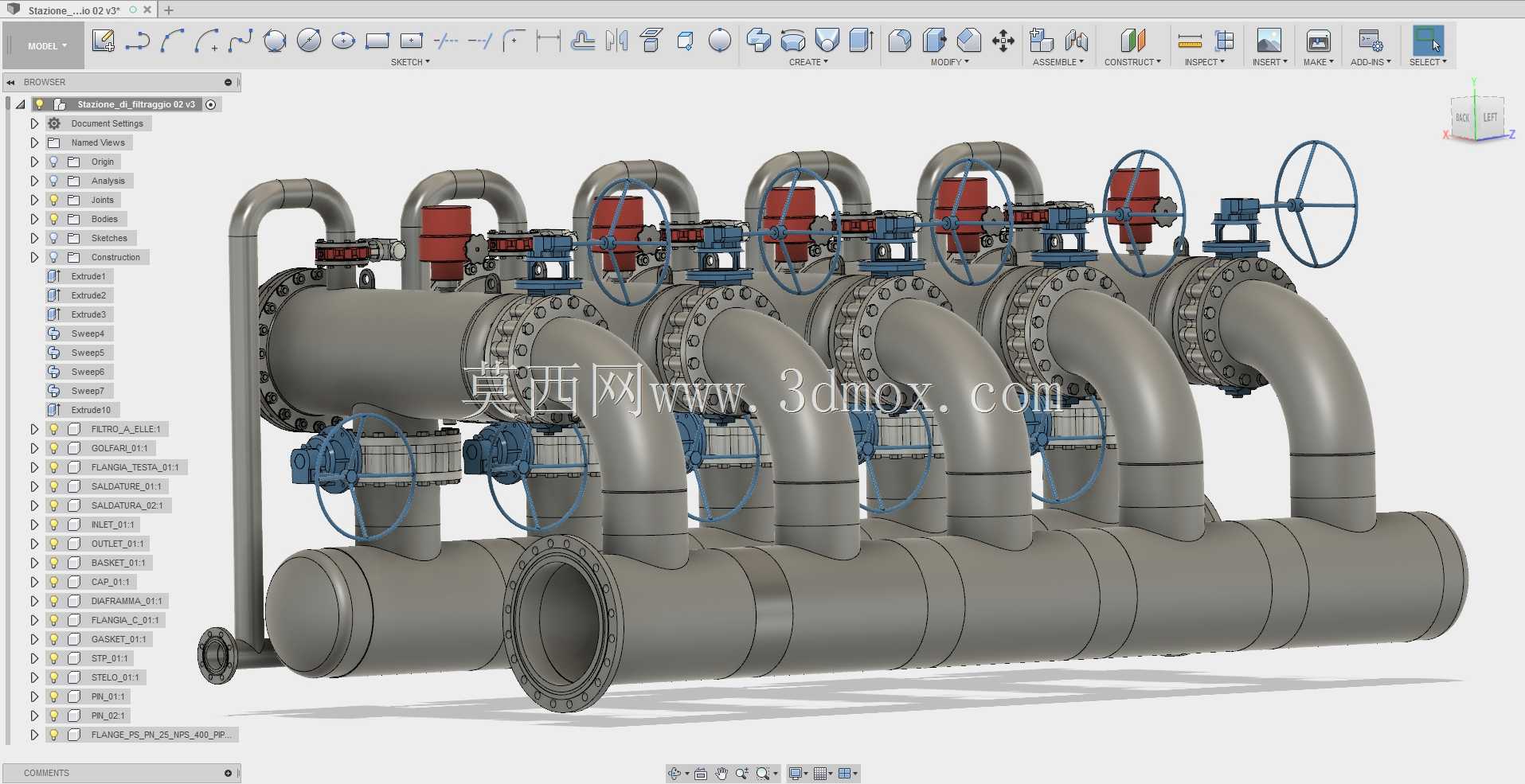

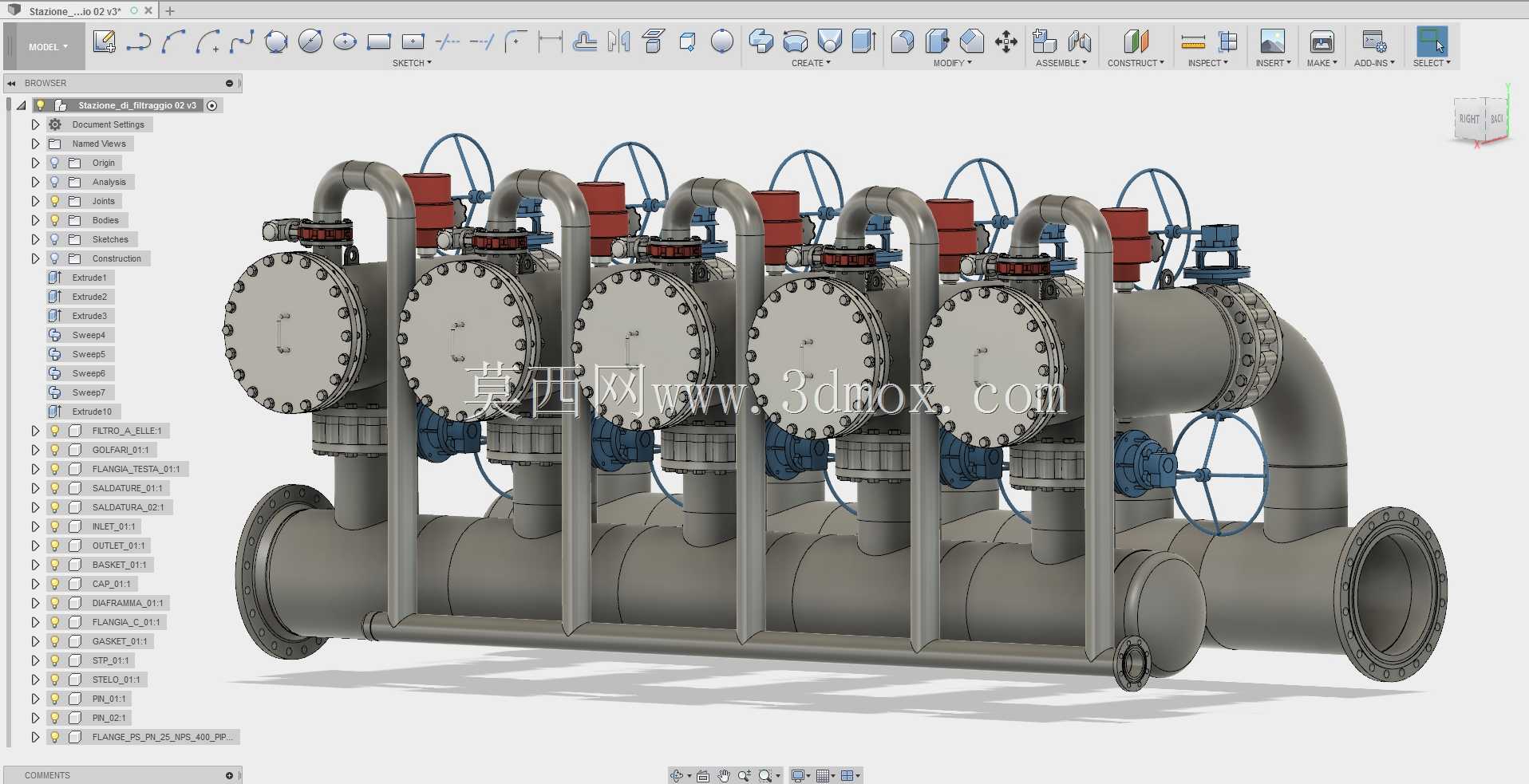

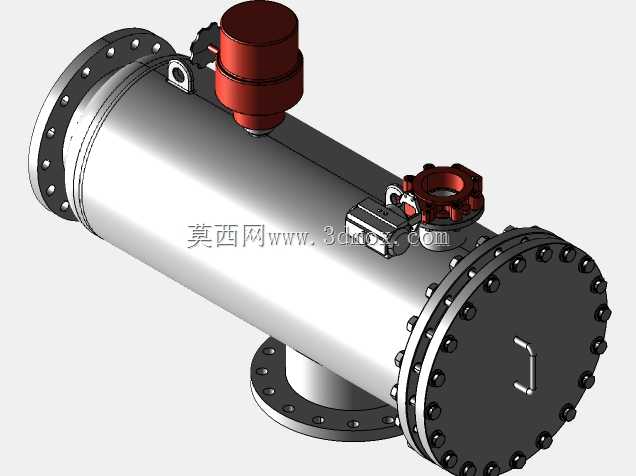

在设计思路上，该结构优先考虑了安装运维的便捷性与运行可靠性：所有过滤单元的进出口统一接入底部主汇流管，整体布局紧凑规整，减少了零散管路连接点，降低了管路泄漏风险；过滤罐体与主管道之间采用法兰连接结构，密封性能可靠，同时便于后期拆解维护；手轮操作位置预留了充足的操作空间，运维人员无需额外辅助工装即可完成阀门操作；整体支撑结构贴合主管道外形，可将设备运行时的重量均匀分散到安装基础上，避免局部应力集中导致的管路变形。

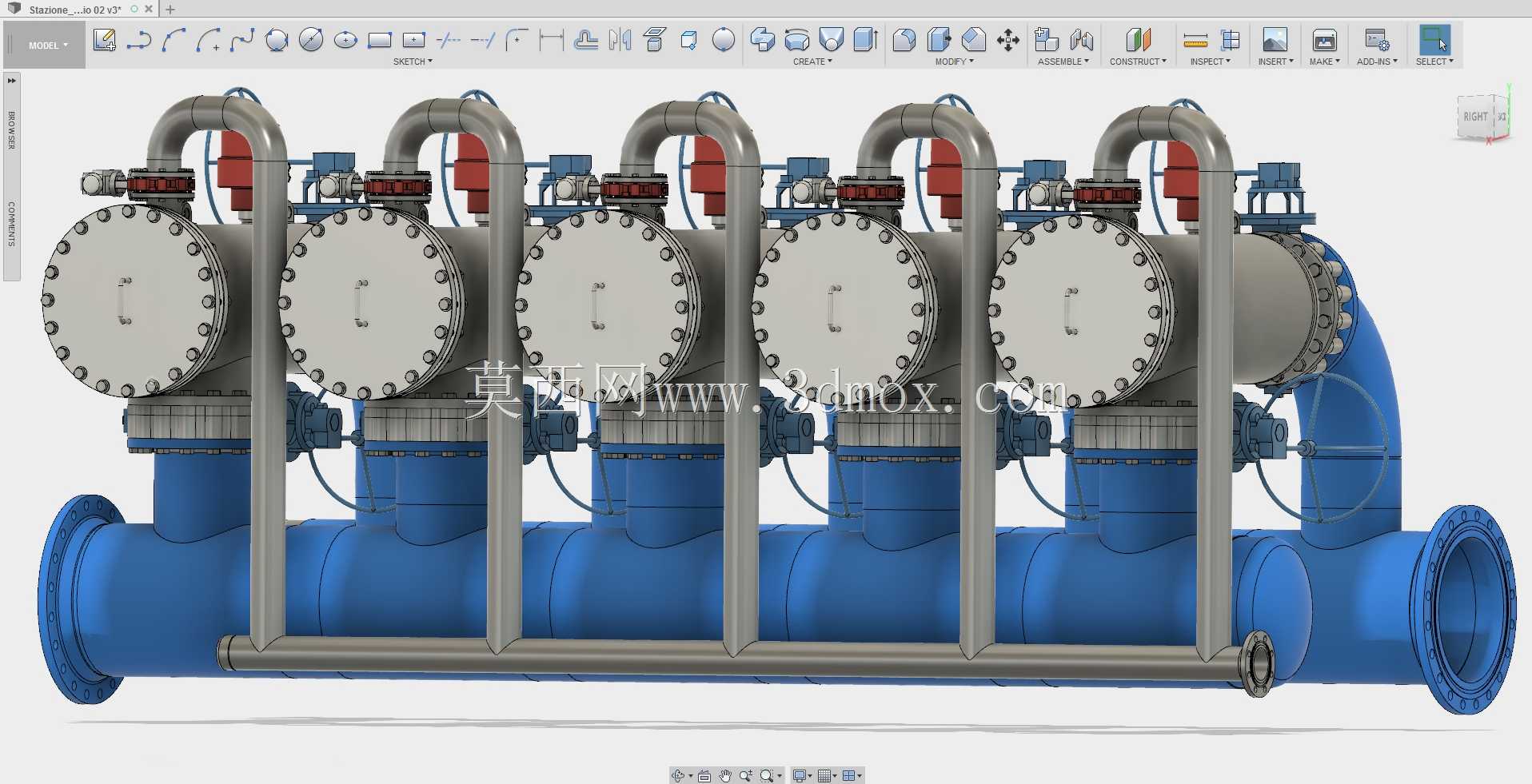

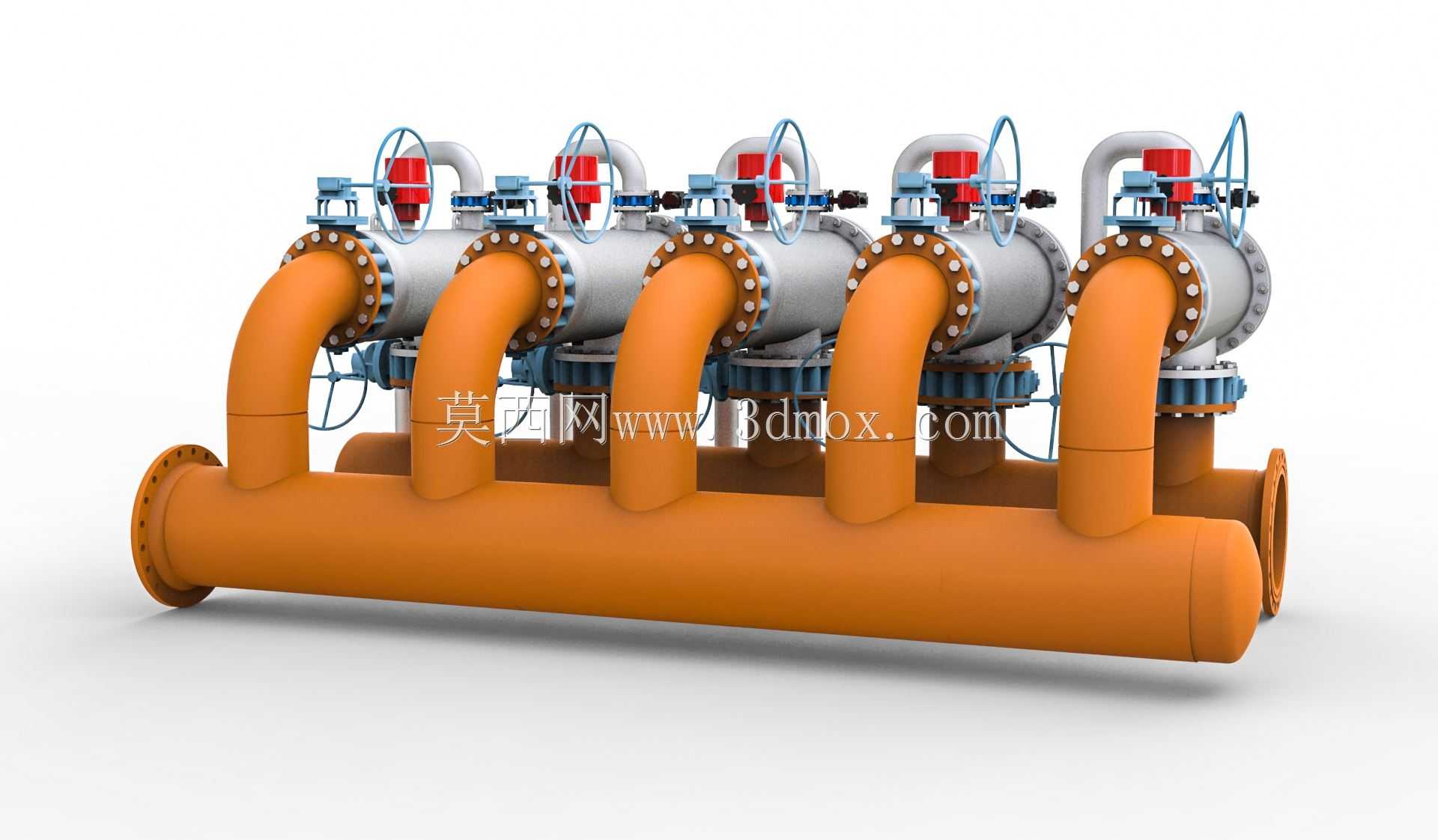

从安装边界来看，该过滤站的主管道两端采用标准法兰接口，可直接与同管径的工业管路对接，无需额外制作过渡连接段；设备整体的横向宽度、纵向高度均按照常规工业厂房的管路安装空间设计，可适配室内外管路架空安装、泵房落地安装等多种安装场景；底部汇流管的安装基准面平整，可直接固定在混凝土基础或钢制管架上，安装时仅需保证主管道的水平度，即可保障各过滤单元的受力均匀，避免长期运行后出现连接部位渗漏的问题。设备的进出口法兰间距、操作面预留空间均符合工业管路设计的通用规范，可直接嵌入现有管路系统进行升级改造，无需对原有管路进行大范围改动。
