立式不锈钢化工反应器结构设计

　　这款立式不锈钢反应器的三维结构，是针对化工流程中连续化反应工况做的适配设计，日常在精细化工、医药中间体合成、高分子聚合这类需要控温、带压反应的生产场景里使用，核心作用是为物料提供密闭、可控温、可承压的反应空间，让气液、液液两相甚至多相物料在设定的压力、温度条件下完成传质、反应过程，同时兼顾物料进出、温度调控、安装固定的实际工程需求。

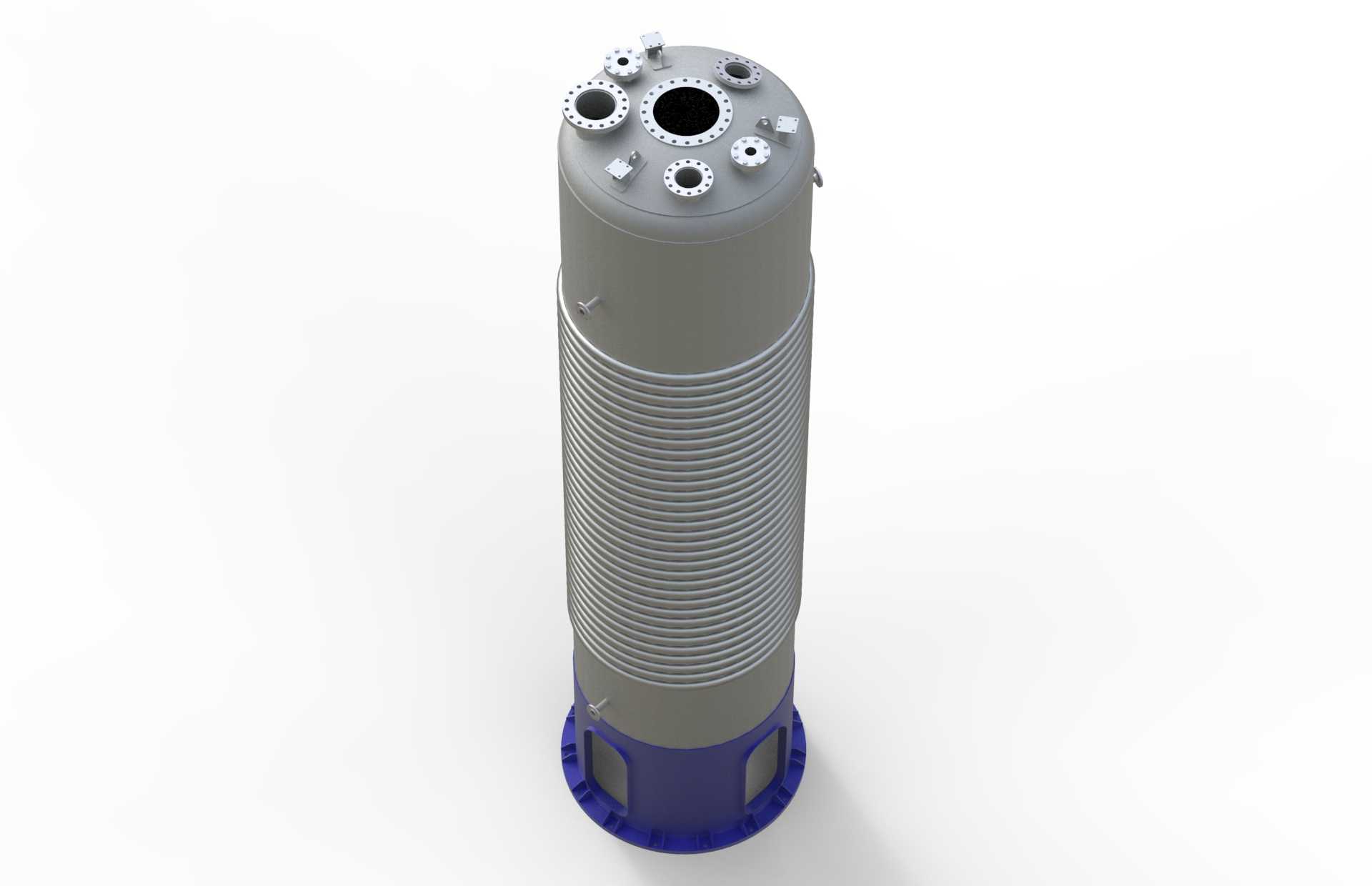

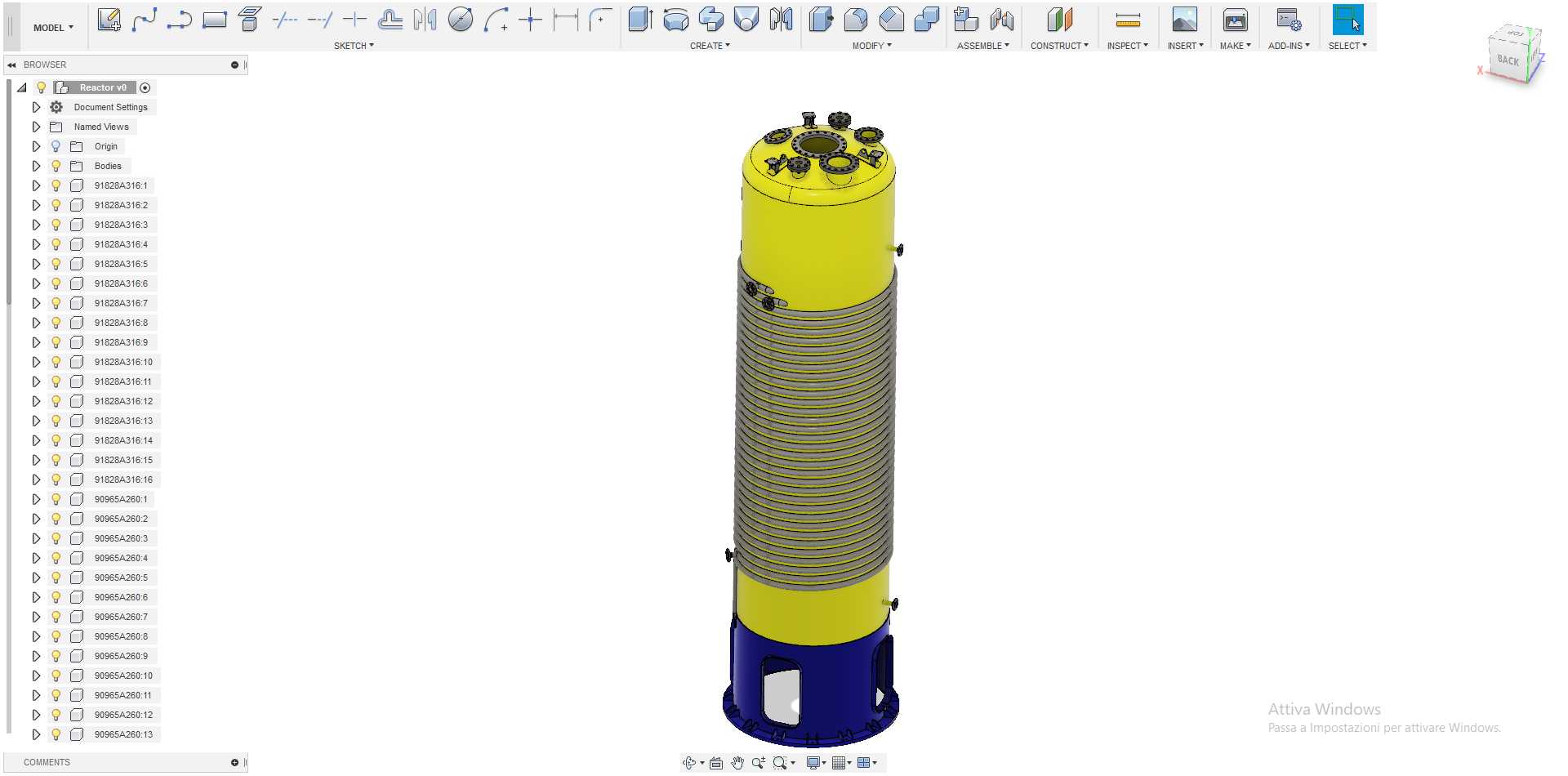

　　从结构设计思路来看，整体采用立式长筒构型，是为了在有限的厂房占地面积下，争取更大的有效反应容积，同时适配立式安装的厂房布局，减少车间横向空间占用。罐体主体采用不锈钢材质，是考虑到多数化工反应物料带有一定腐蚀性，不锈钢材质既能耐受常规酸碱介质的腐蚀，也能满足压力容器的强度要求，避免长期运行过程中出现罐体腐蚀泄漏的问题。罐体外壁设置的密集环形外盘管结构，是换热功能的核心载体，实际生产中可以根据反应的放热、吸热需求，在盘管内通入冷却介质或者加热介质，通过盘管与罐壁的热传导，精准调控罐内物料的反应温度，避免反应过程中局部温度过高导致副反应增加，或者温度不足拖慢反应效率，相比夹套换热结构，这种外盘管的换热接触面积更大，介质流速更快，温度调控的响应速度更优，同时也能降低罐体整体的壁厚设计要求，控制设备整体重量。

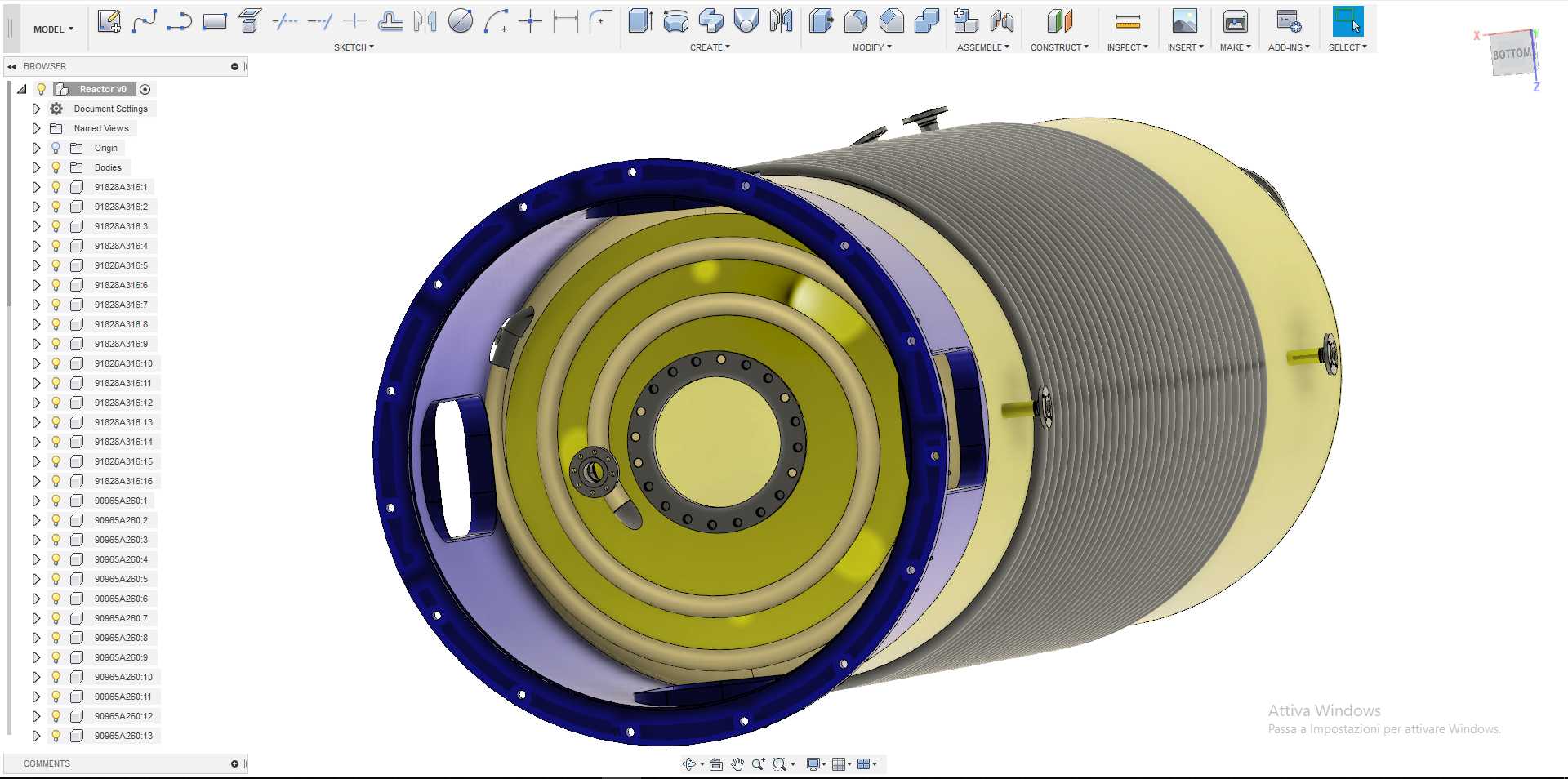

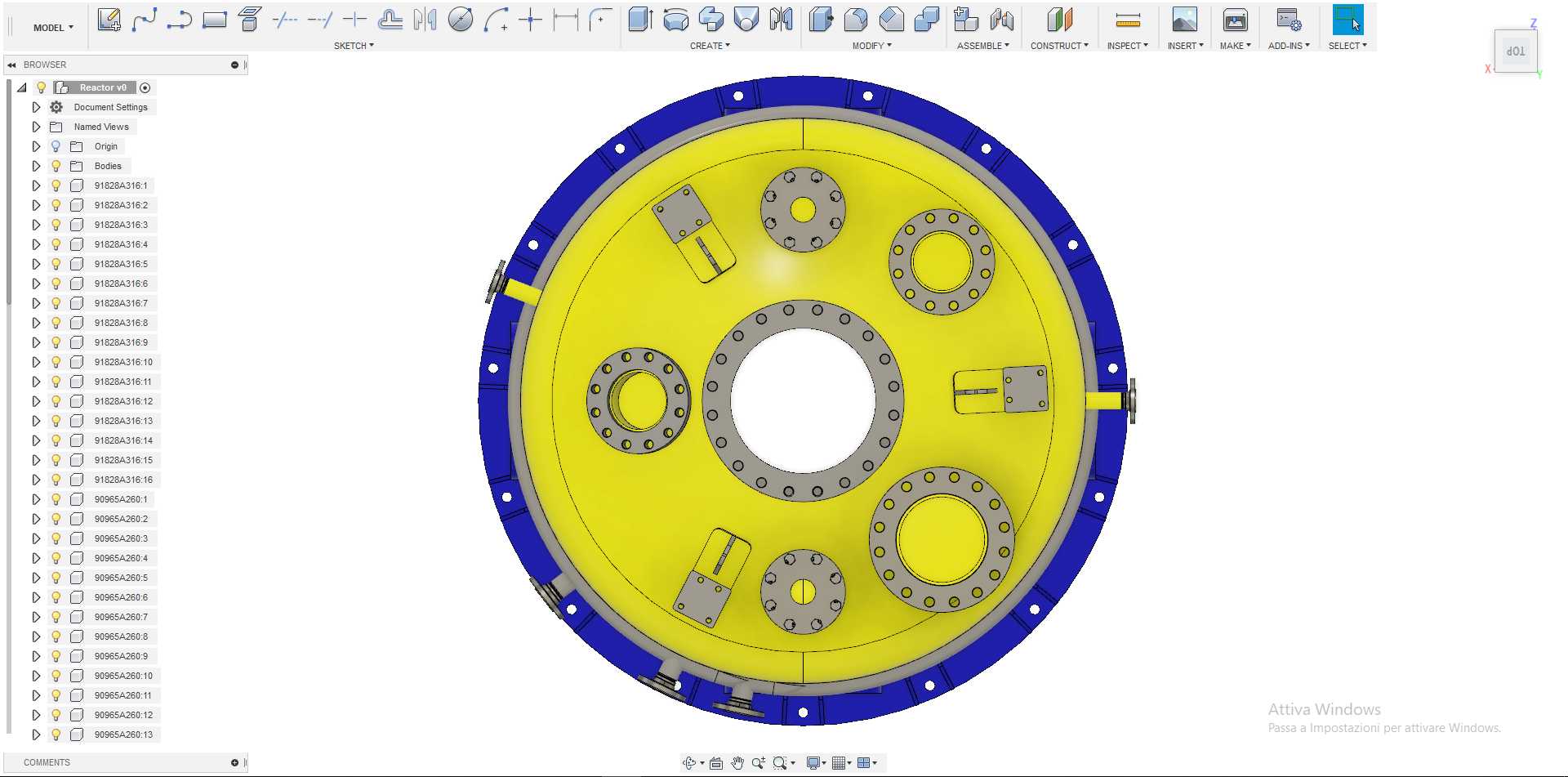

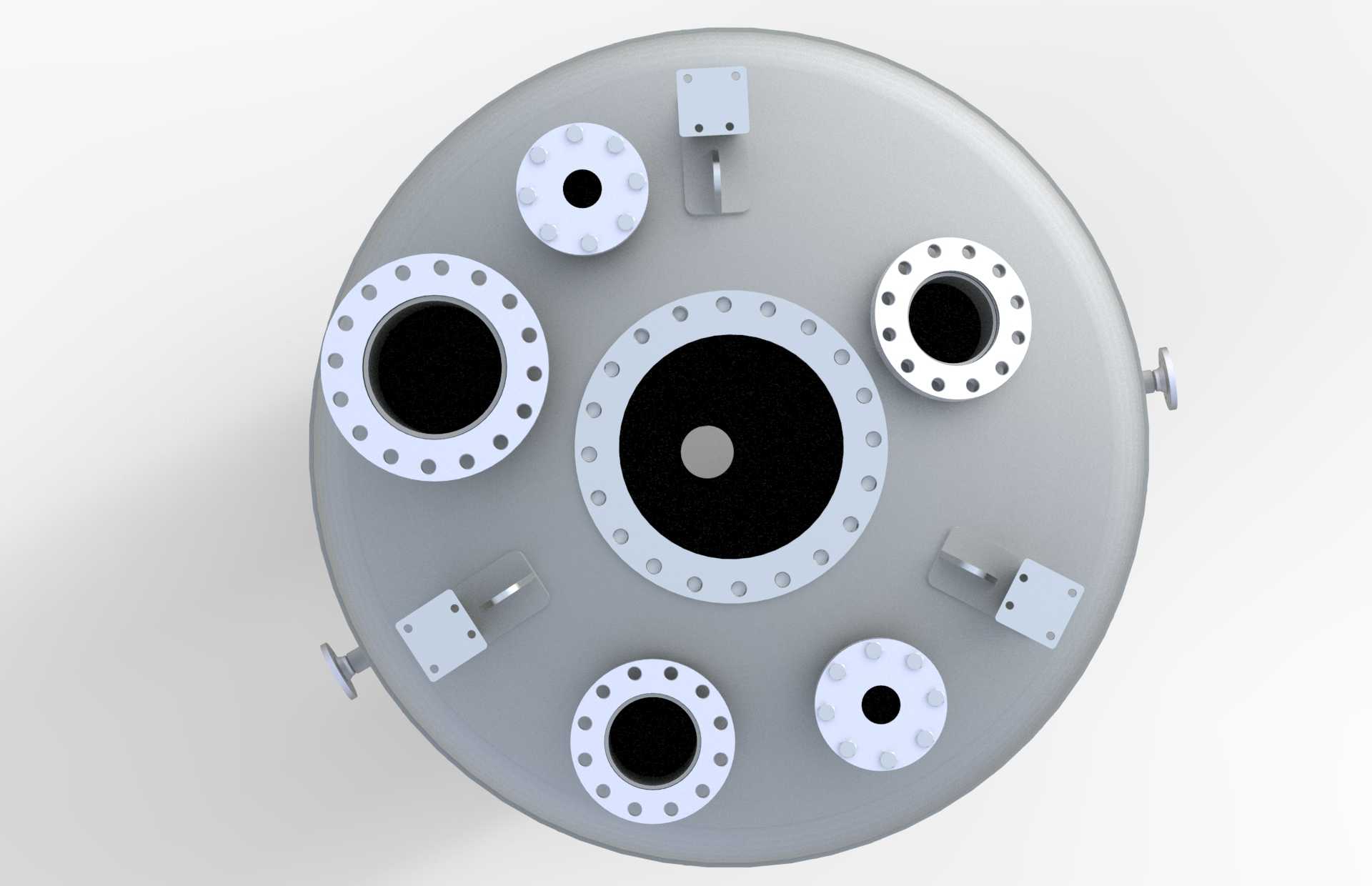

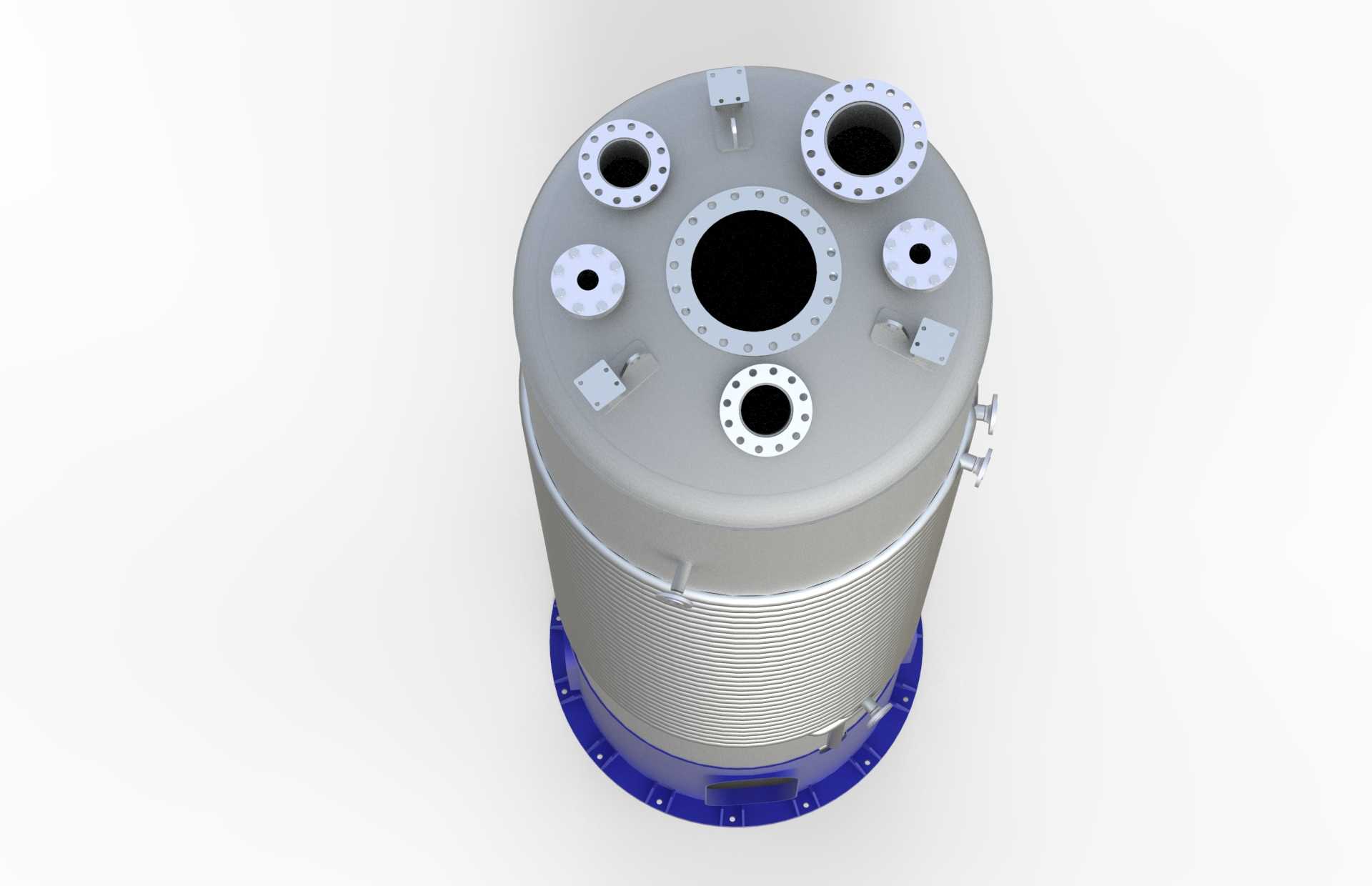

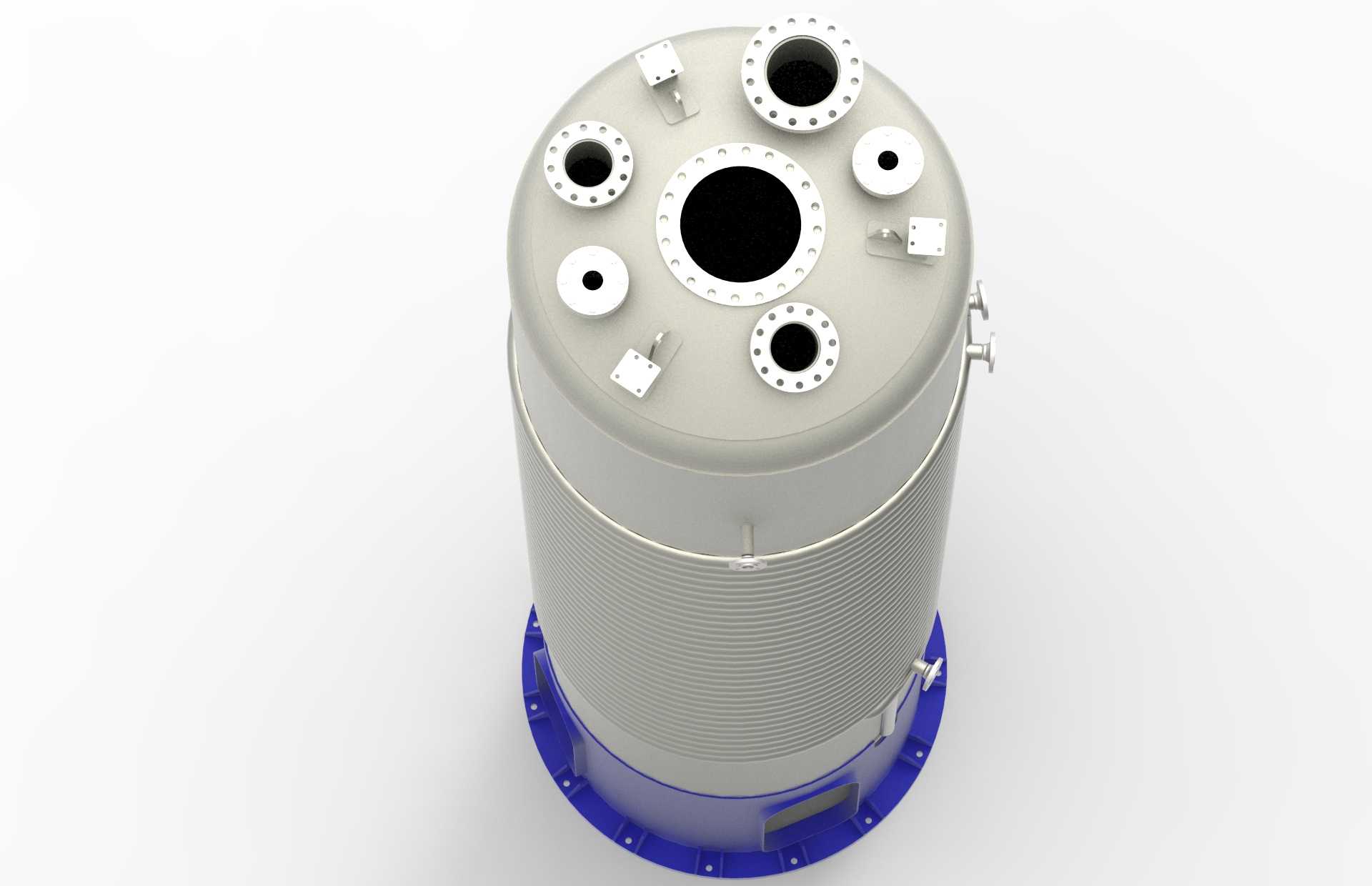

　　罐体顶部的多个不同规格法兰接口，是按照实际生产的工艺需求排布的，大尺寸的主接口用于人孔检修、主物料投料，小尺寸接口分别对应辅料进料、温度压力检测仪表安装、安全阀泄压、气相物料引出、搅拌装置安装等不同功能，接口的位置排布避开了顶部结构的应力集中区域，同时预留了足够的操作空间，方便现场安装法兰、阀门以及仪表，不会出现相邻接口安装干涉的问题。罐体底部采用裙座式支撑结构，裙座与罐体下封头采用焊接连接，裙座底部设置带螺栓孔的安装法兰，现场安装时可以通过地脚螺栓将设备牢牢固定在混凝土基础上，这种支撑结构的承载能力更强，能够承受罐体满料运行时的整体重量，同时也能抵消设备运行过程中因为物料流动、温度变化产生的微小形变应力，避免罐体出现倾斜或者焊缝开裂的问题。

　　从安装边界的尺寸适配来看，这款立式反应器的整体长径比控制在合理区间，既保证了足够的反应容积，也不会因为罐体过高导致安装时需要超高厂房，设备运输过程中也能满足常规公路运输的限高要求。裙座的安装螺栓孔分布圆直径、螺栓孔规格都按照常规压力容器的安装标准设计，能够适配多数化工车间的预留安装基础尺寸，不需要额外对基础做大规模改造。罐体顶部的接口高度、侧面的盘管接口位置，都预留了足够的管道连接操作空间，现场配管时不需要额外调整管道走向，降低现场安装的施工难度。

　　在细节结构处理上，罐体的所有焊缝位置都做了圆滑过渡处理，避免应力集中导致的疲劳损坏，外盘管与罐壁的焊接采用连续角焊缝，既保证换热接触的紧密性，也避免盘管内介质出现泄漏。罐体下封头位置设置的出料接口，采用下探式结构，能够保证反应结束后罐内物料可以完全排空，不会出现残液积存的问题，方便批次生产结束后的罐体清洗，避免不同批次物料交叉污染。顶部的人孔位置设置在靠近操作平台的一侧，方便检修人员进入罐体内部做检查、清理作业，人孔的密封结构采用凹凸面法兰配合垫片，能够满足带压运行的密封要求，避免运行过程中出现物料泄漏。

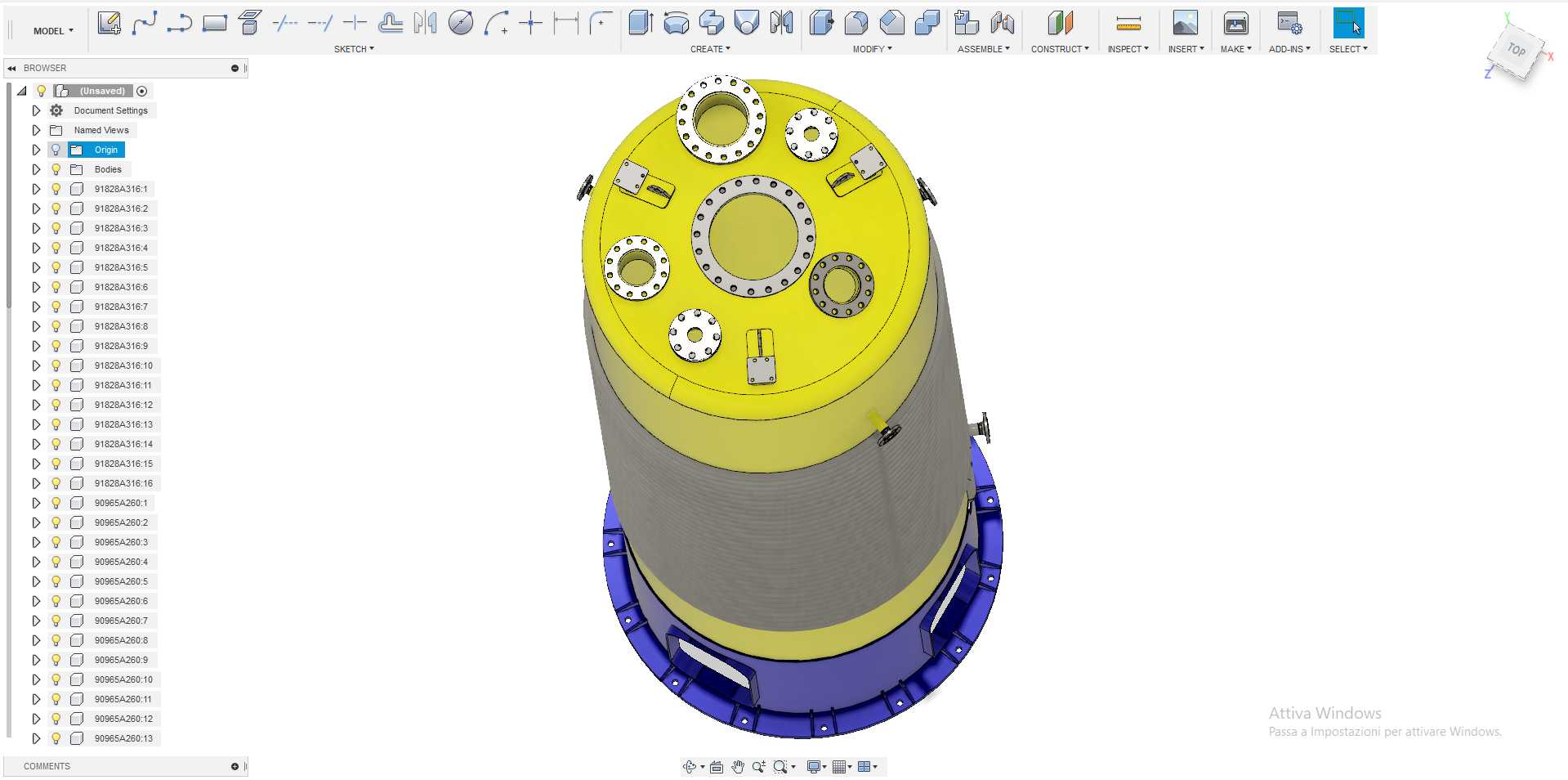

　　实际选型应用时，这款结构的反应器适合处理中低压工况下的连续或者间歇式反应，外盘管的换热能力能够满足多数放热反应的温控需求，不锈钢材质的罐体也能适配多数常规化工物料的腐蚀要求，立式结构的设计也方便车间做立体化布局，配合上下层的物料管道实现重力流进料出料，减少输送泵的配置，降低生产过程的能耗。建模过程中对所有接口、支撑结构、换热盘管的尺寸都做了参数化处理，设计人员可以根据实际的产能需求，等比例缩放罐体的直径、高度，调整盘管的数量、接口的规格，快速衍生出不同容积规格的反应器模型，大幅缩短同类型设备的设计建模周期。
