模块化环形管道对接定位夹紧装置

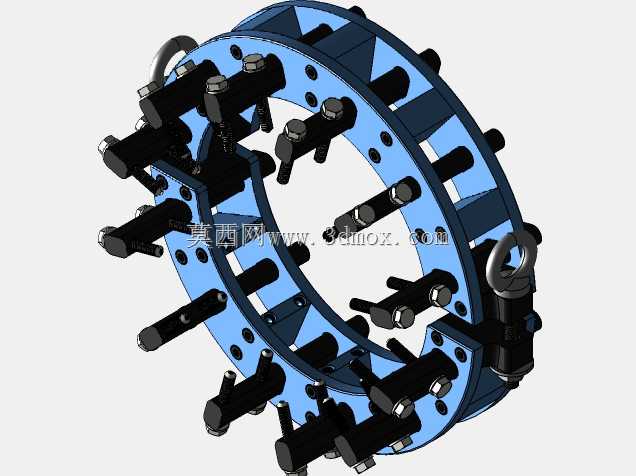

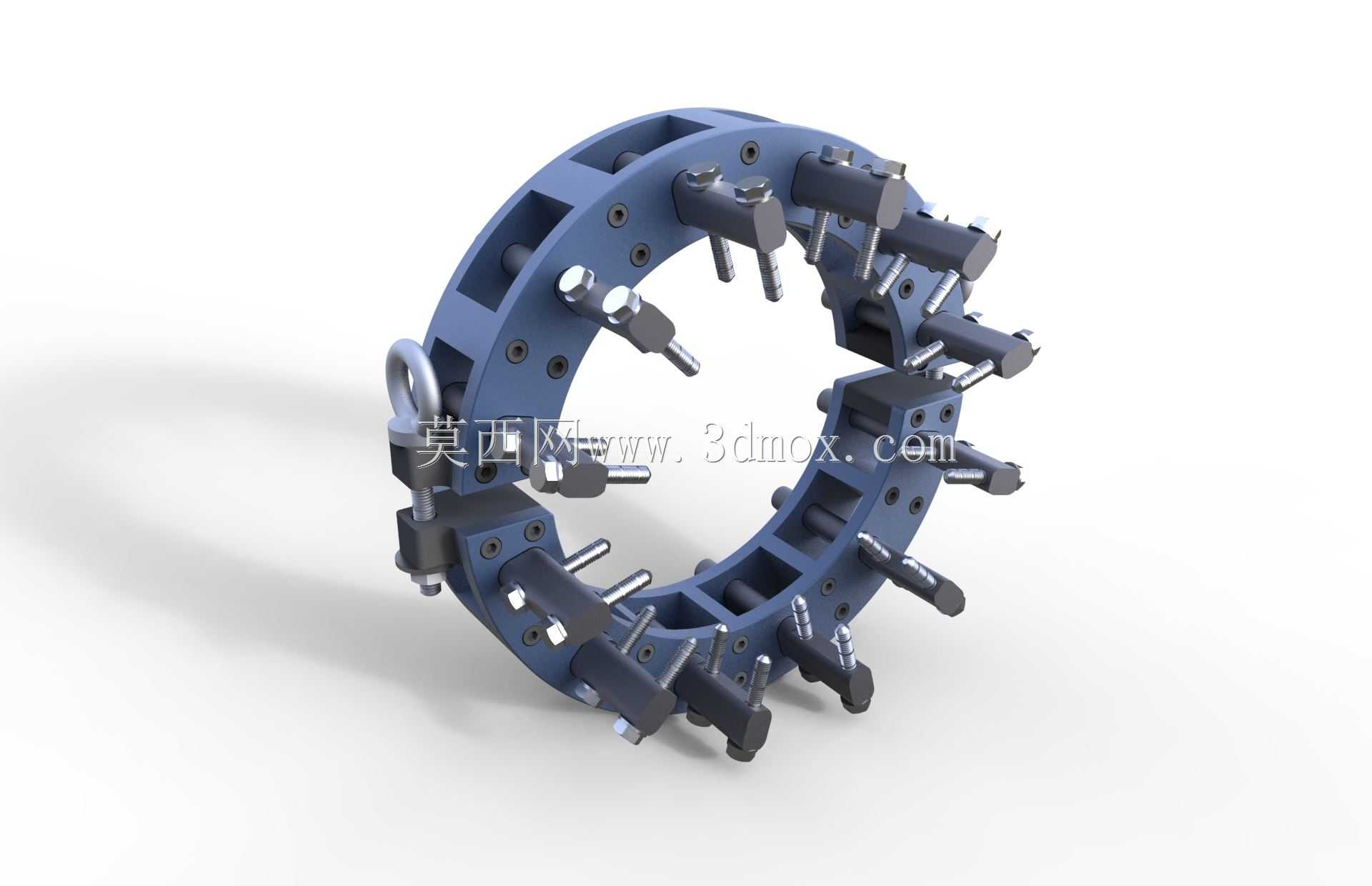

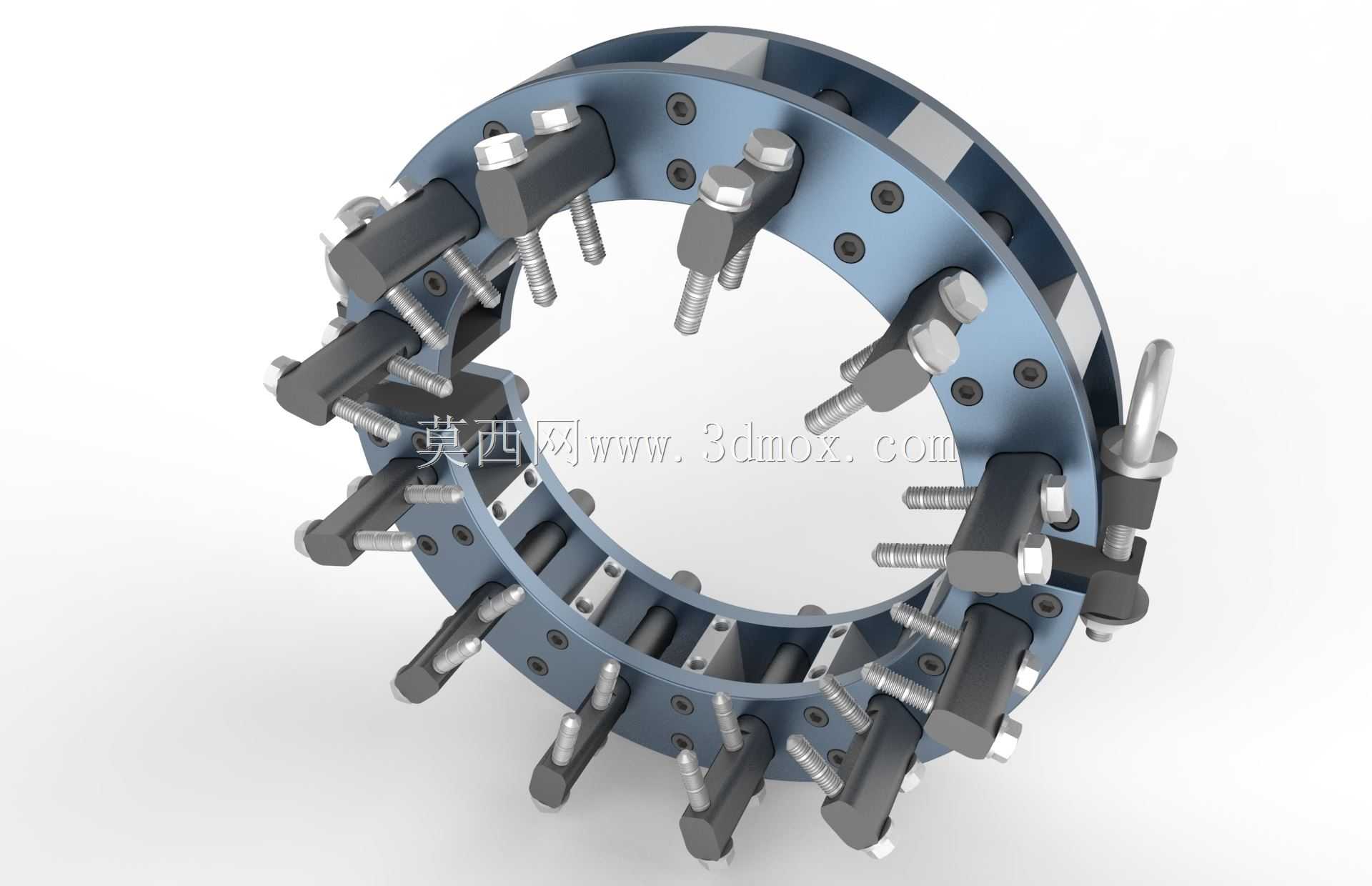

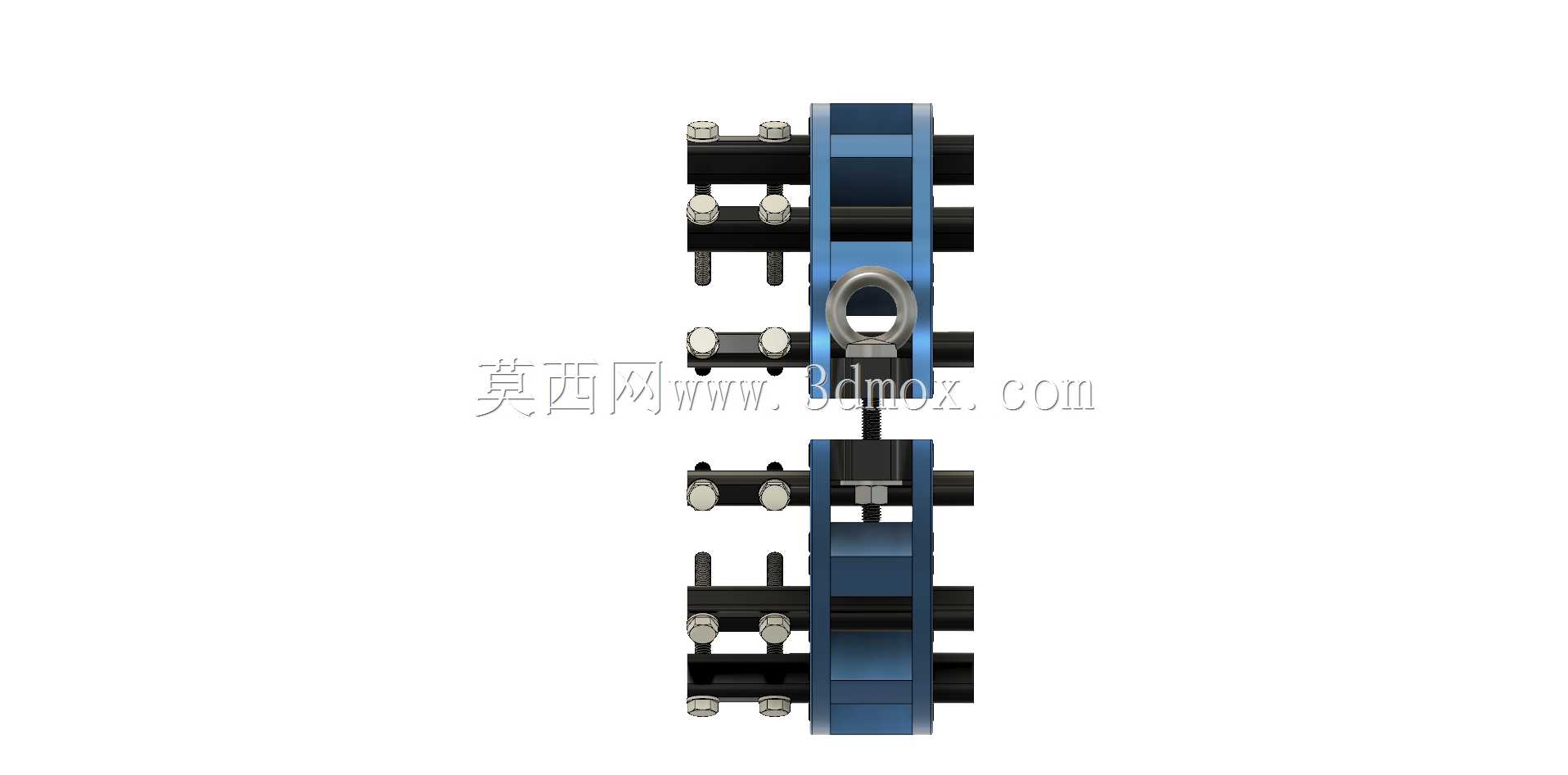

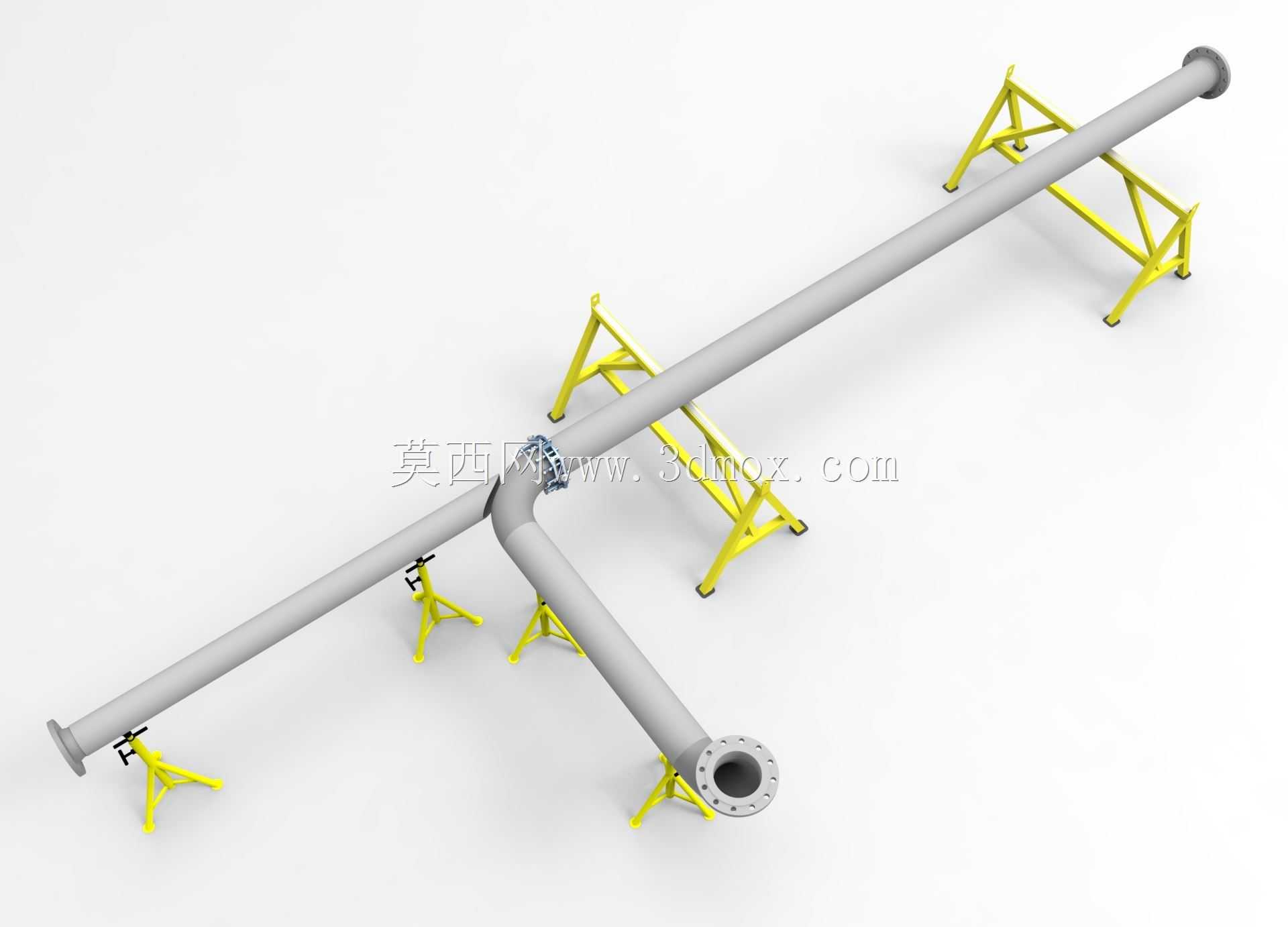

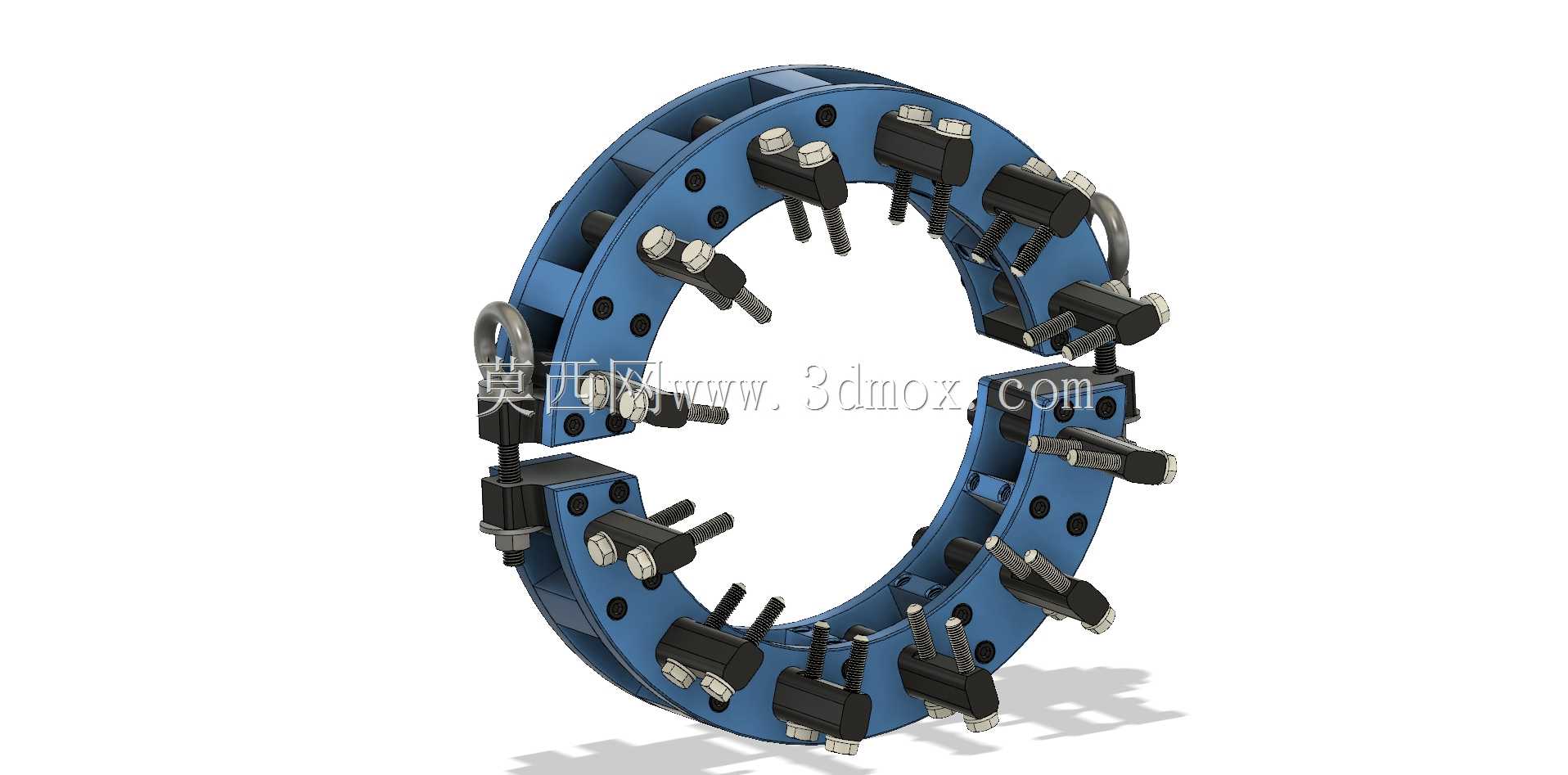

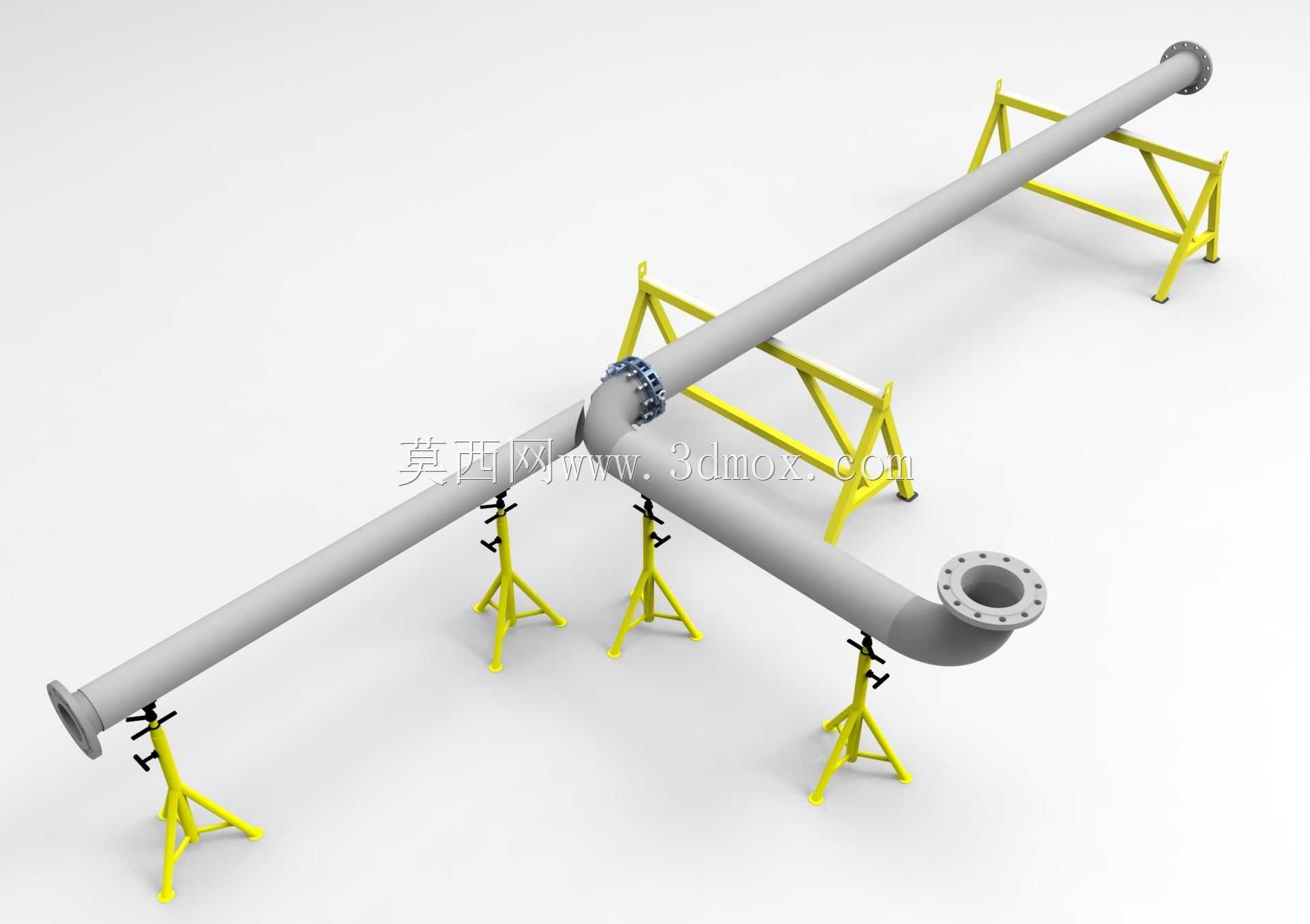

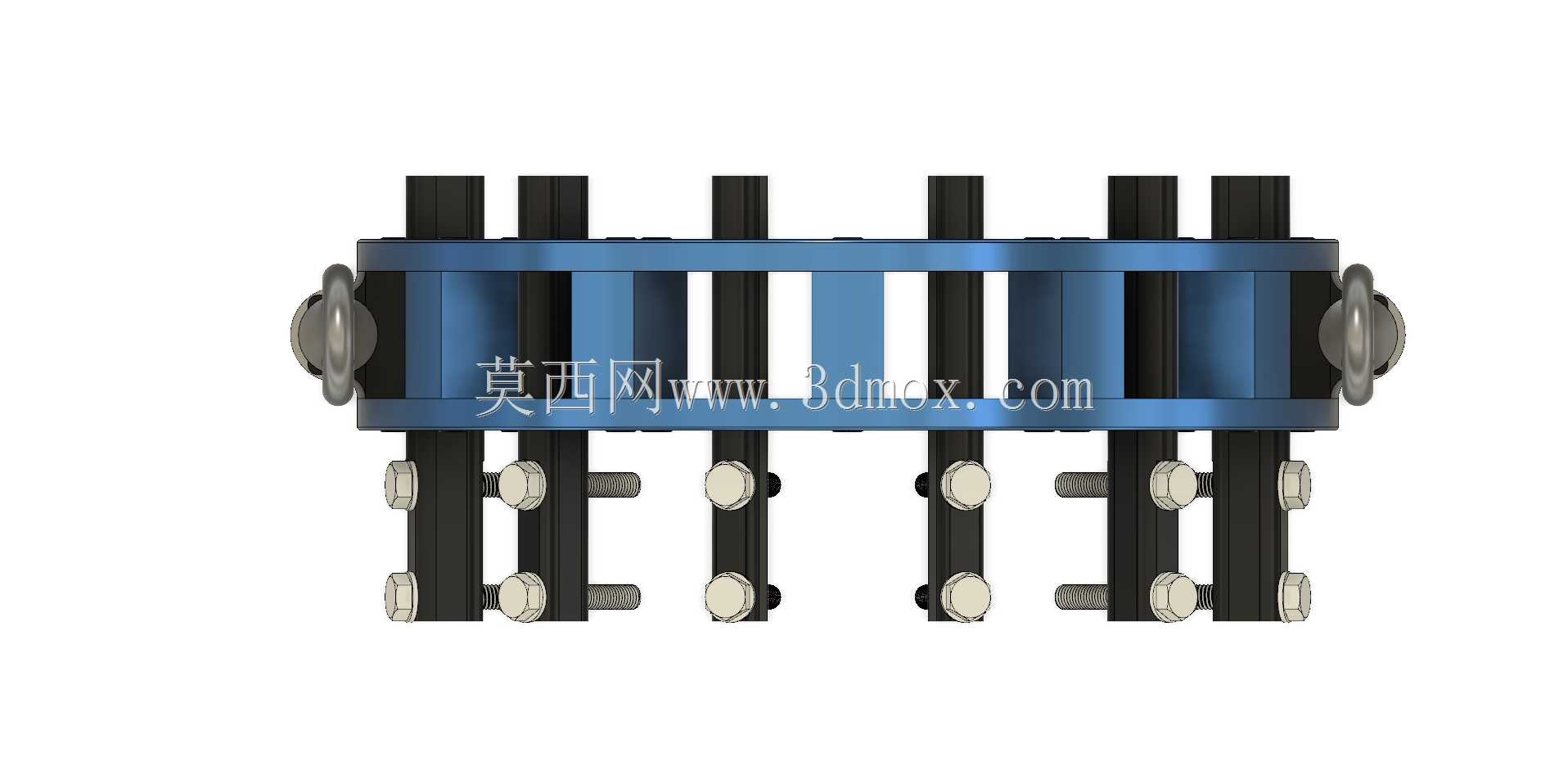

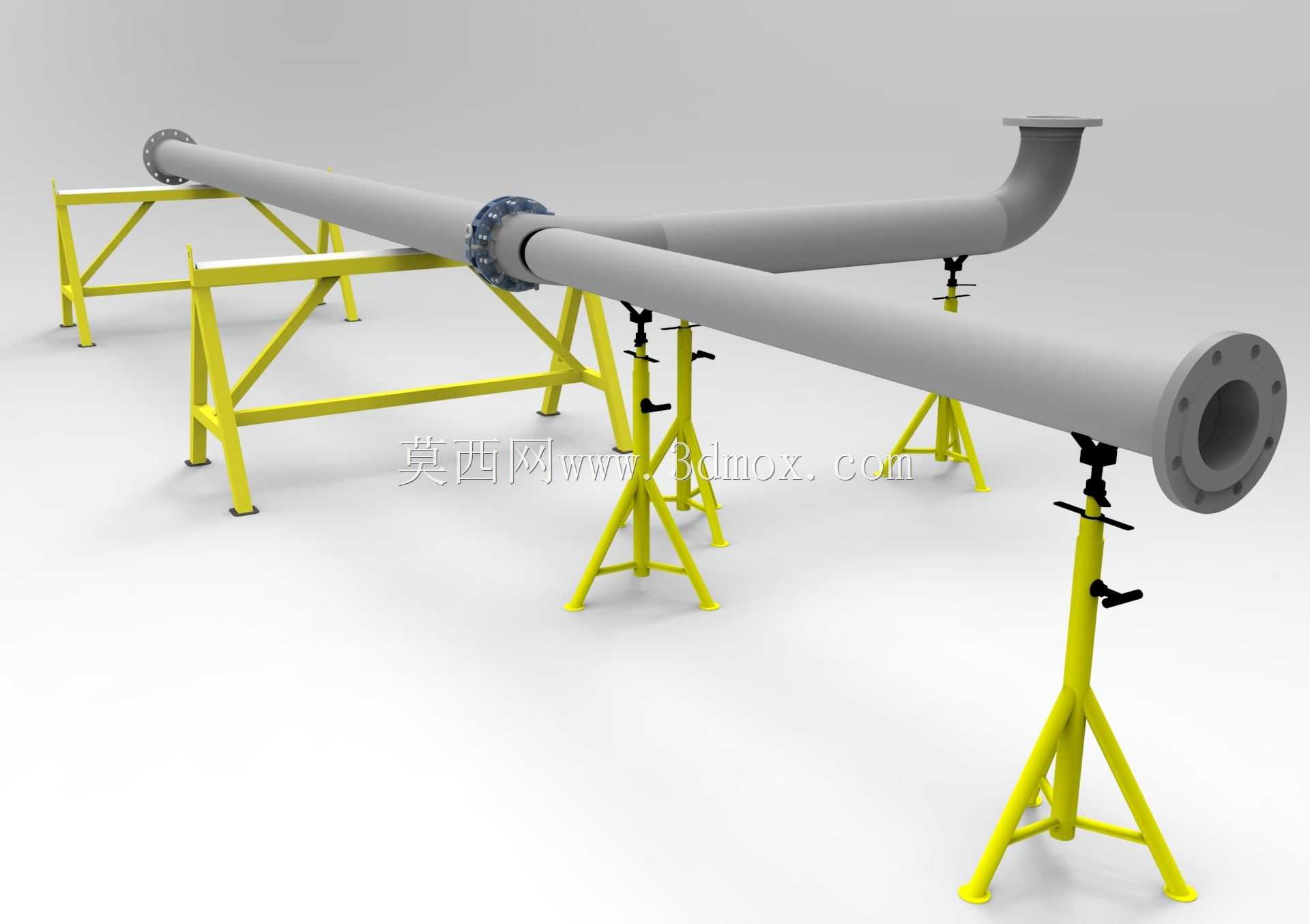

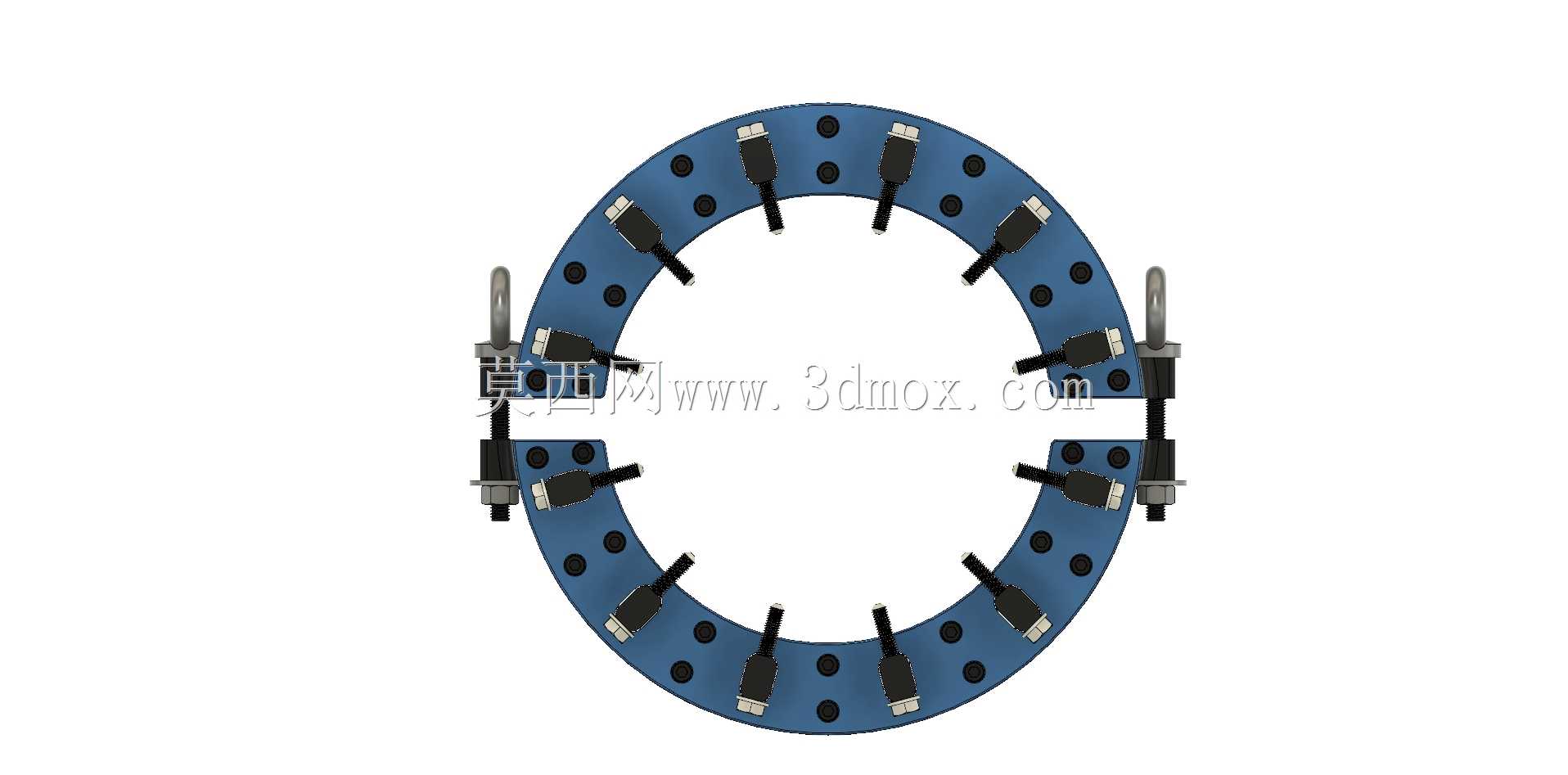

这款环形夹紧装置主要面向长输管线、工艺管道现场组对焊接场景设计，解决管道对口作业中错边、同轴度偏差、轴向窜动的常见问题，区别于传统的链式管卡、单点顶压工装，整体采用分段模块化的环形框架结构，可根据不同管径适配对应的模块组合，无需针对单一管径定制整体胎具，大幅降低现场工装的备货种类。从结构设计逻辑来看，主体承载框架采用分瓣式拼接结构，每段框架上均匀布置径向顶紧组件，顶紧端采用可更换的硬质合金触头，避免顶压过程中划伤管道外壁，同时触头自带球面自适应结构，可贴合存在椭圆度偏差的管端外壁，保证每一处顶紧点受力均匀，不会出现局部应力集中导致的管端变形。框架上预留的吊环结构，可配合现场起重设备完成整圈工装的吊装移位，适配大口径管道作业时的工装转运需求。在功能实现上，所有顶紧螺杆采用细牙螺纹传动，进给调节精度可达0.1mm级别，作业时先将两瓣待对接管道架设在临时支撑上，将工装环抱在焊口两侧的管段外壁，通过对称拧紧各位置的顶紧螺杆，逐步调整两管段的同轴度、错边量与对口间隙，调整完成后可保持夹紧状态全程配合焊接作业，避免焊接过程中热变形导致的对口偏移。设计阶段充分考虑了现场安装的边界条件：工装的径向厚度控制在150mm以内，不会遮挡焊口位置影响焊工操作，轴向宽度覆盖焊口两侧各120mm的管段，保证足够的夹持刚度，同时框架上预留的镂空槽可避开管道外壁的防腐层预留段，不会破坏已完成的防腐涂层。顶紧组件的排布采用等夹角均匀布置，小口径工况下配置8组顶紧单元即可满足刚度要求，大口径工况可扩展至12组甚至更多，保证整圈夹持力均匀分布，避免管段出现局部圆度变形。不同于固定式管道对口器，这款模块化结构可通过增减框架瓣片适配一定范围内的管径变化，单套工装可覆盖相邻2-3个规格管径的作业需求，框架连接位置采用定位销加紧固螺栓的组合结构，拼接时可快速定位，无需反复校准工装本身的圆度，现场拆装效率比传统整体式工装提升40%以上。顶紧螺杆的尾部设计有标准扳手配合位，可使用常规棘轮扳手操作，无需配备专用调节工具，适配野外施工现场的工具配置条件。在实际作业场景中，该装置不仅可用于碳钢管道的组对，更换非金属触头后也可用于不锈钢、合金钢管道的对口作业，避免铁离子污染管材表面，框架本身的高强度合金钢材质经过表面发黑处理，具备较好的防锈耐磨性能，可适应野外露天、潮湿工况下的长期反复使用，减少工装的维护成本。
