DN50PN16立式自动泵结构设计

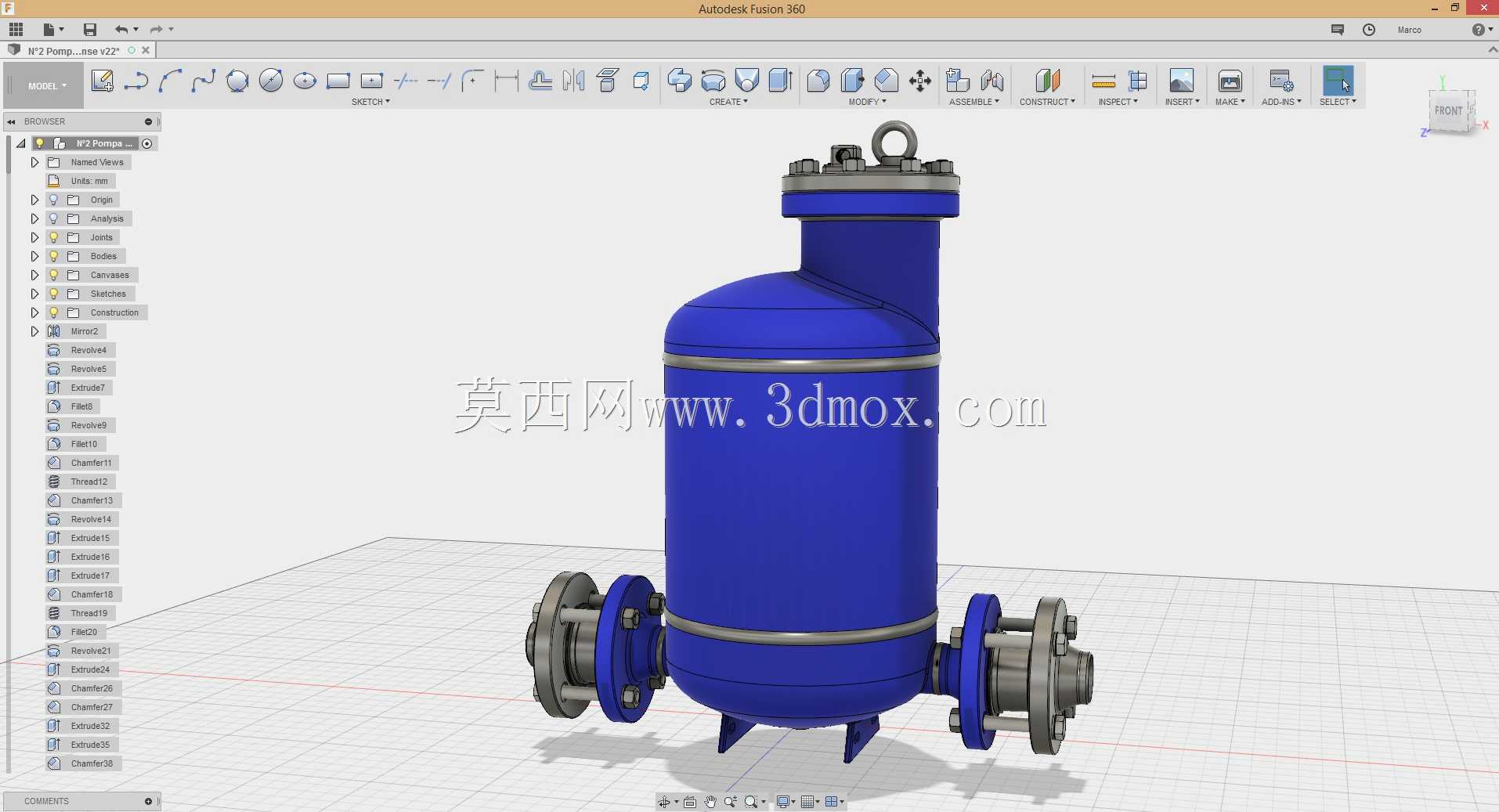

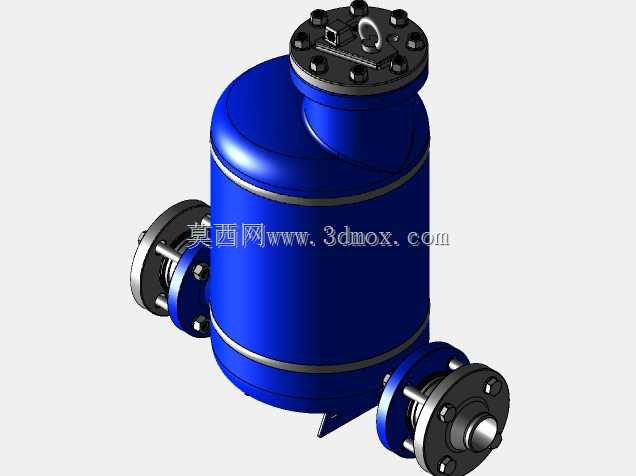

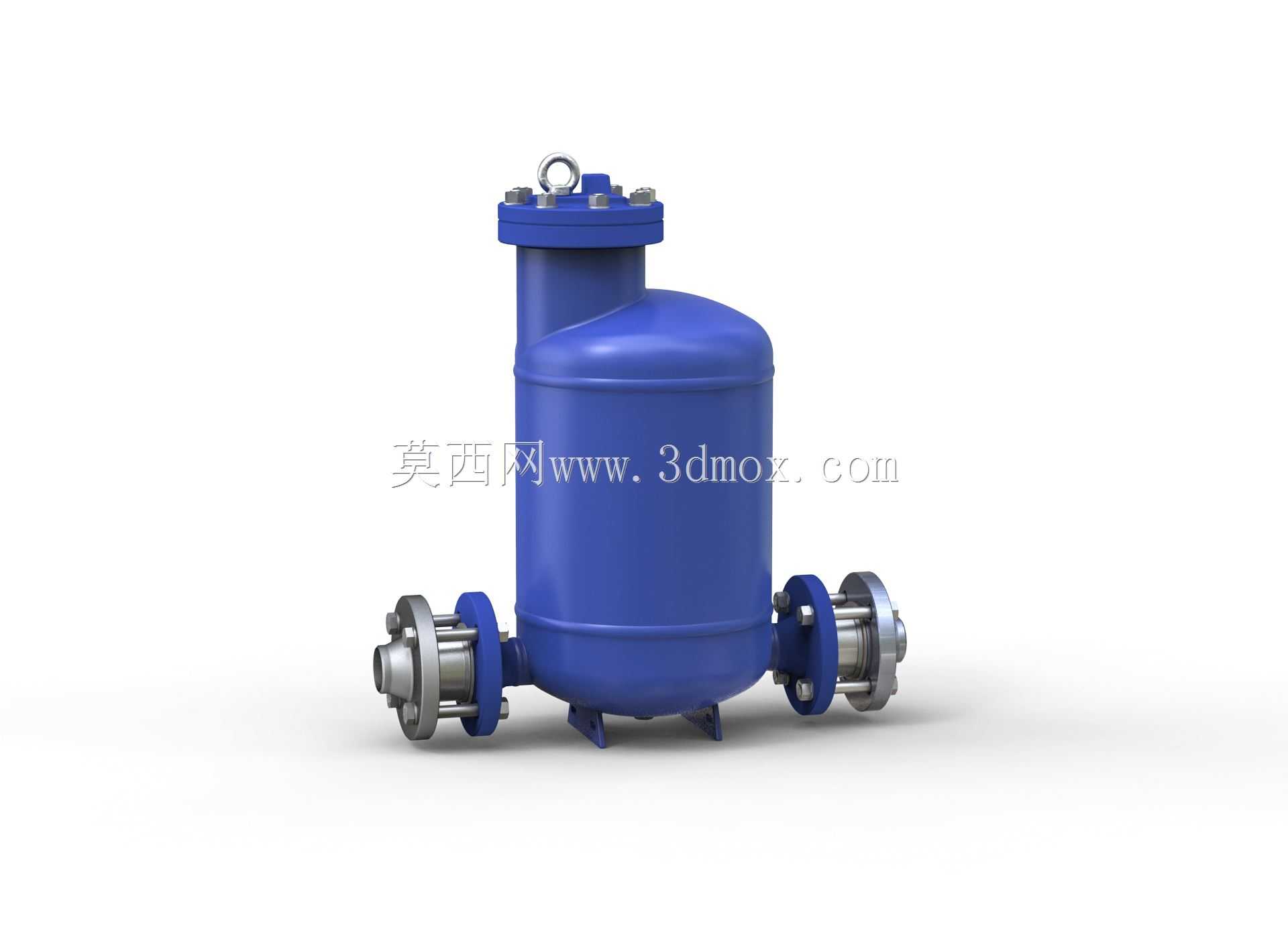

这款DN50PN16规格的立式自动泵，在民用建筑给排水、工业循环水系统、小型工艺流体输送场景中都有广泛适配性，日常工况下主要承担管路内流体的自动增压输送，无需额外配置复杂的自控触发装置，依靠自身结构设计即可实现管路压力不足时自动启泵、压力达标后自动停泵的运行逻辑，能大幅降低管路系统的人工运维频次。从结构设计逻辑来看，整体采用立式罐体布局，将泵体核心过流组件集成在承压罐内部，顶部设置带吊环的快开式检修端盖，日常维护时无需拆解两端管路连接即可完成内部易损件的更换，端盖周向均匀布置的紧固螺栓能保证PN16压力等级下的密封可靠性，避免运行过程中出现流体渗漏。罐体两侧采用标准法兰连接结构，法兰接口通径为DN50，与同规格工业管路可直接对接，安装时无需额外加工变径接头，法兰端面的密封槽结构适配通用非金属密封垫片，能满足常规水介质、低腐蚀性工业流体的密封要求。罐体底部设置三个均匀分布的支撑脚，安装时可直接固定在混凝土基础或者型钢支架上，支撑脚的高度预留了底部排污接口的操作空间，日常排空泵腔内部积液时无需额外抬升设备。整体外形的径向尺寸控制在适配常规管路安装间距的范围内，不会占用过多管廊空间，两侧法兰的同轴度公差控制在机械安装要求范围内，对接管路时不会产生额外的装配应力，避免长期运行过程中因应力集中导致法兰密封面失效。泵体顶部的吊环结构适配现场小型起重设备的吊装作业，设备搬运、安装就位时无需额外焊接吊点，能减少现场安装的辅助工作量。过流部件的流道设计采用顺滑过渡结构，能降低流体在泵腔内部的沿程阻力，减少运行过程中的水力损失，同时避免流道内部出现滞流区，降低杂质沉积堵塞泵腔的概率。在设备选型适配时，可直接匹配DN50管径的管路系统，PN16的压力等级能覆盖多数中低压流体输送工况的压力要求，立式安装的结构形式相比卧式同参数泵，占地面积可缩减40%左右，尤其适合管廊空间紧凑、安装位置受限的改造类项目。
