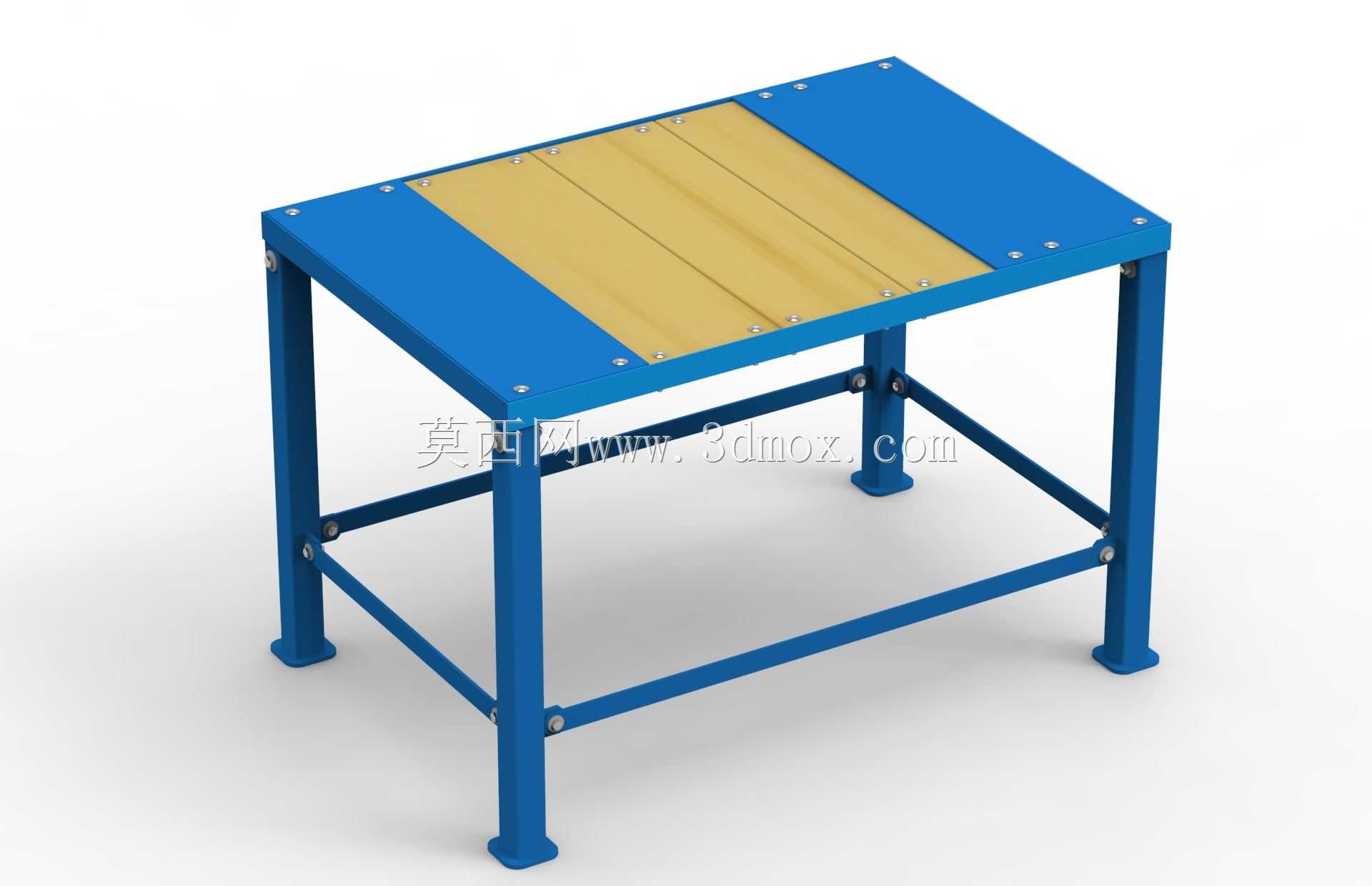

GF6型明矾加工用框式机架结构设计

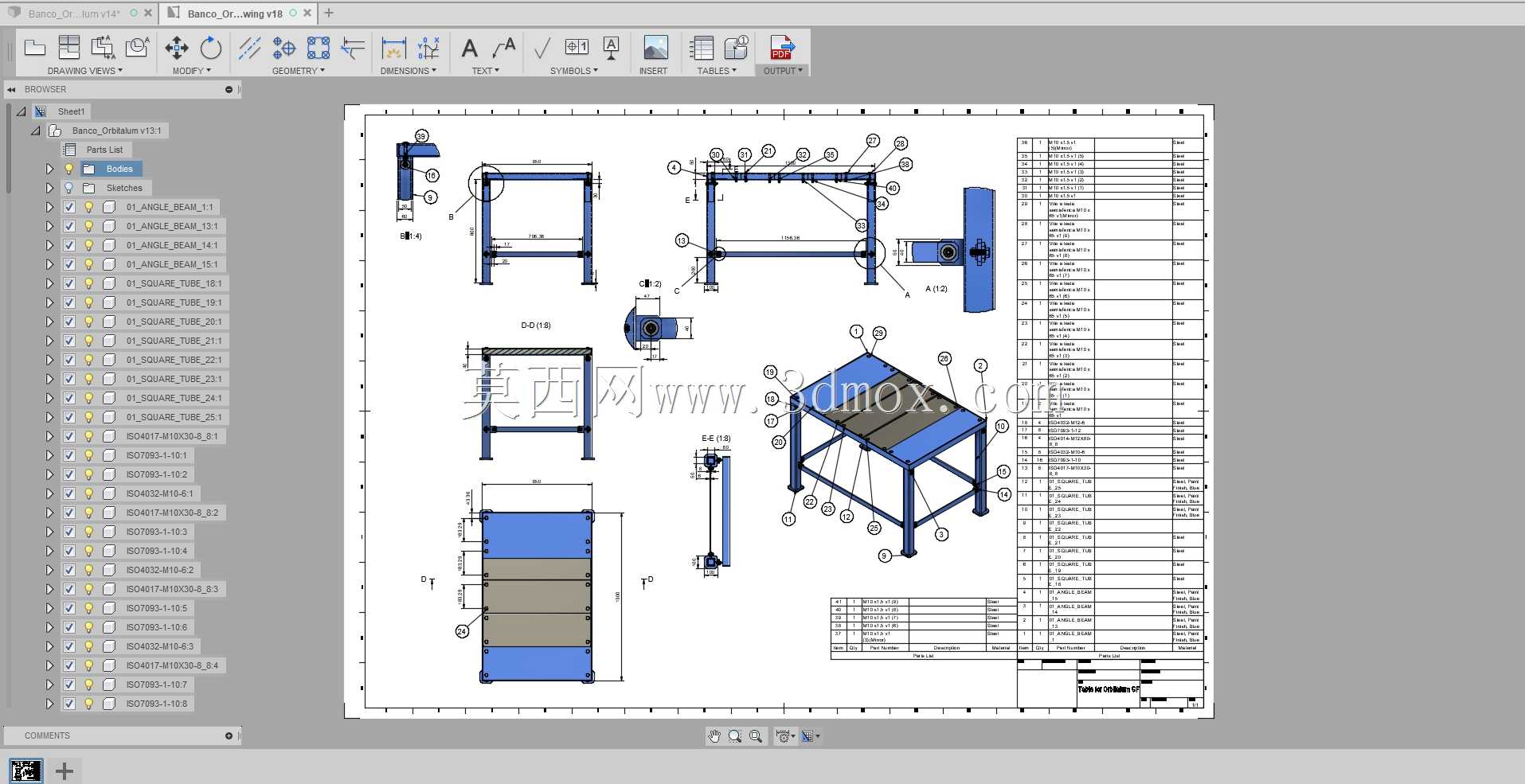

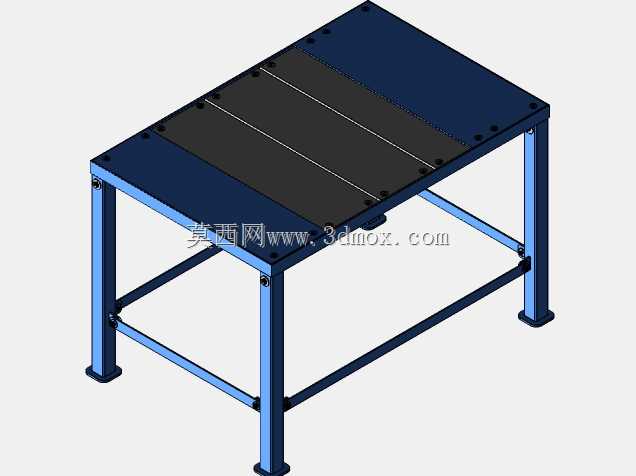

这套机架结构主要面向明矾生产加工工序的工位承载需求，在矿物加工类生产车间中，这类机架需要适配明矾破碎、筛分、暂存等多道工序的设备搭载要求，日常作业中会持续接触带一定腐蚀性的明矾粉尘，因此结构设计阶段就优先考虑了框架的抗形变能力与拆装维护便利性。从结构布局来看，整体采用方管型材拼接的框式承载结构，上层预留了平整的设备安装平面，可直接固定筛分料斗、导料槽或者小型计量设备，下层的分层置物空间可放置接料容器、辅助工具或者小型电控组件，立柱与横梁的连接位置全部采用带定位止口的螺栓连接，避免现场焊接带来的防腐层破坏问题，也方便后期根据工位调整需求改动局部结构。设计过程中针对明矾生产的工况做了针对性优化，所有型材拼接的缝隙位置都预留了密封打胶的工艺槽，防止明矾粉尘渗入连接缝隙造成型材腐蚀，机架的四个支脚位置都设计了可调高度的支撑脚垫，可适配车间地面不平整的安装场景，调整范围覆盖常见的15mm地面高差，保证上层搭载设备的水平度满足工艺要求。从安装边界来看，整体框架的长宽尺寸适配标准车间的工位排布要求，横向宽度预留了操作人员侧身通行的操作空间，纵向深度可容纳常规尺寸的接料周转箱，框架侧边预留的安装孔位可直接挂载防护挡板、物料导槽或者气动管路走线槽，不需要后期在型材上重新打孔破坏结构强度。实际投产使用中，这类机架的承载冗余量按照额定搭载重量的1.8倍做结构校核，即使上层设备满载运行产生振动，框架整体的形变量也控制在0.2mm以内，不会影响搭载设备的运行精度，框架的侧边还设计了快拆式的检修口，日常清理积存的明矾粉尘时不需要拆解整体结构，只需要打开侧边的挡板就可以完成内部清洁，大幅降低日常维护的工作量。针对明矾加工过程中可能出现的物料撒落情况，上层安装平面的边缘设计了一圈高度10mm的挡边，可防止撒落的矾粒顺着机架缝隙掉落到下层空间，也避免物料滚落砸伤车间操作人员，所有结构的棱角位置都做了圆弧倒钝处理，防止操作人员巡检、上下料时被尖锐边角划伤。
