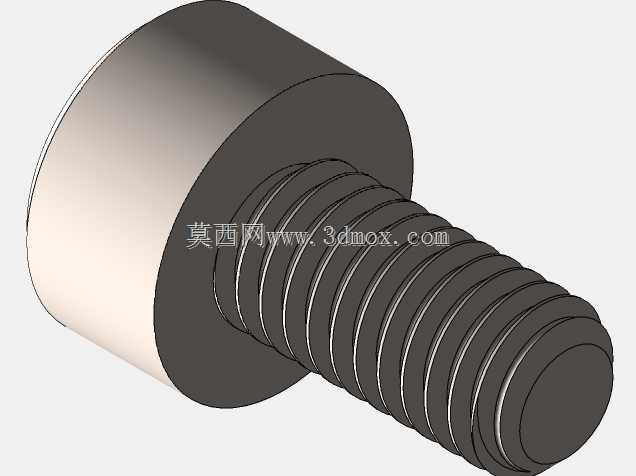

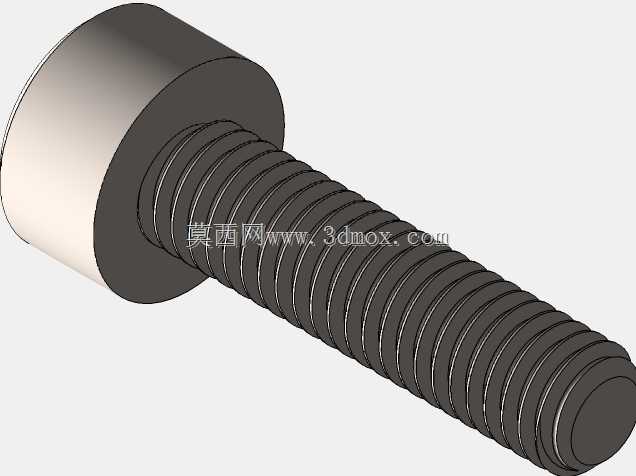

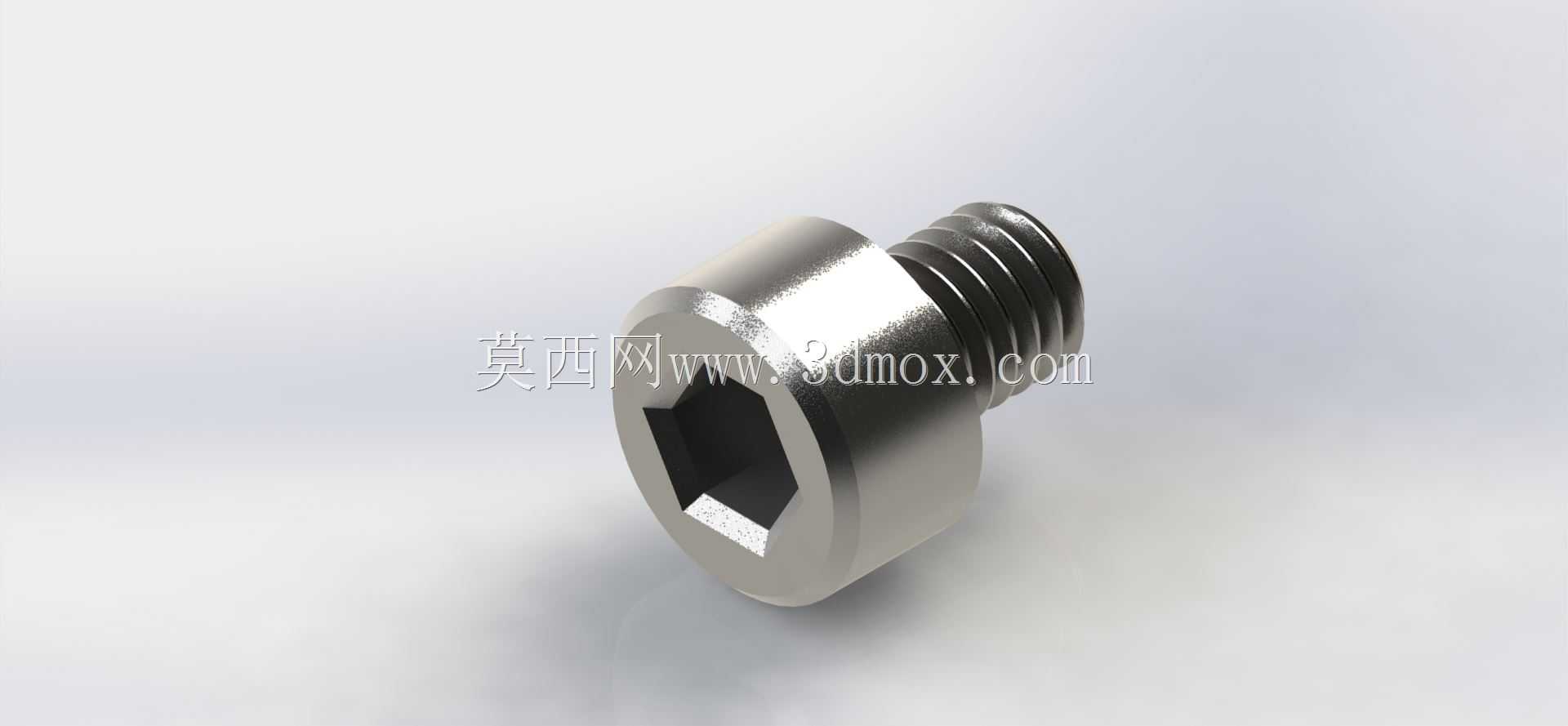

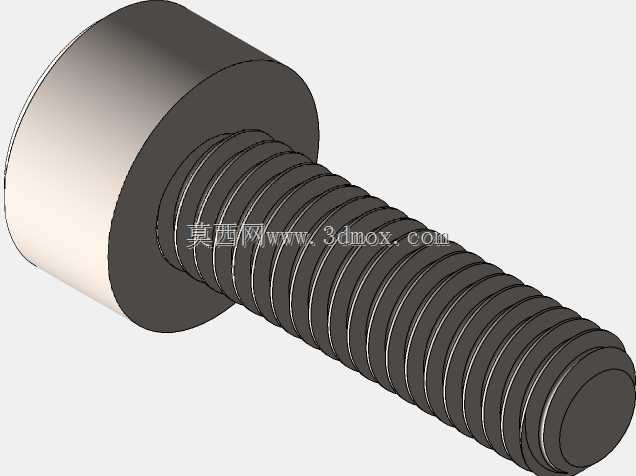

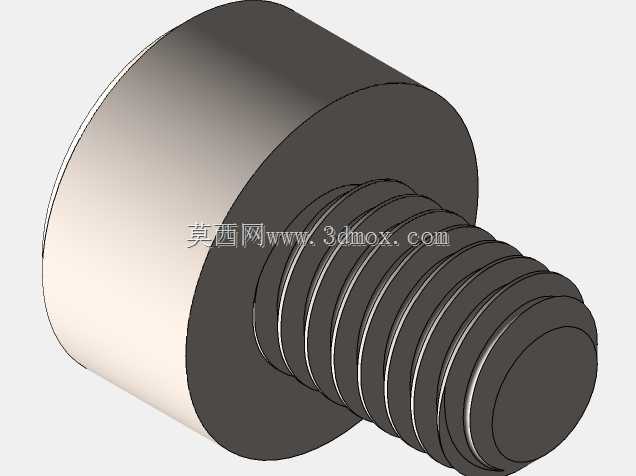

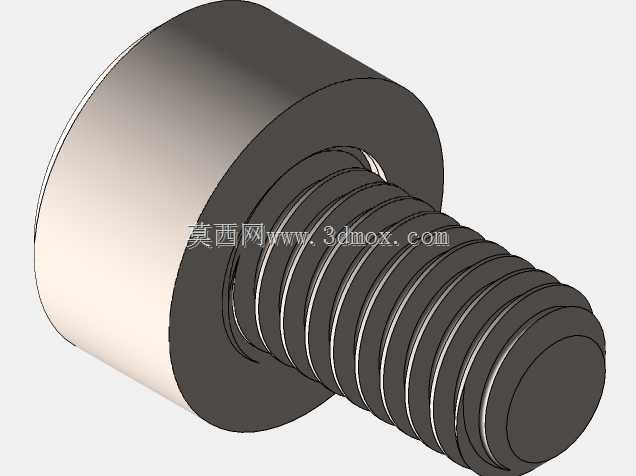

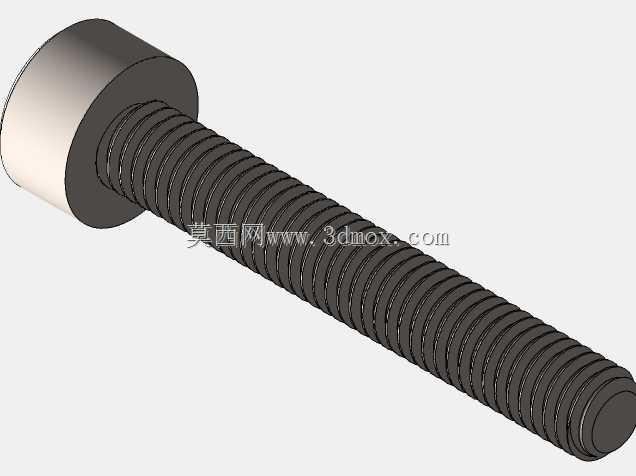

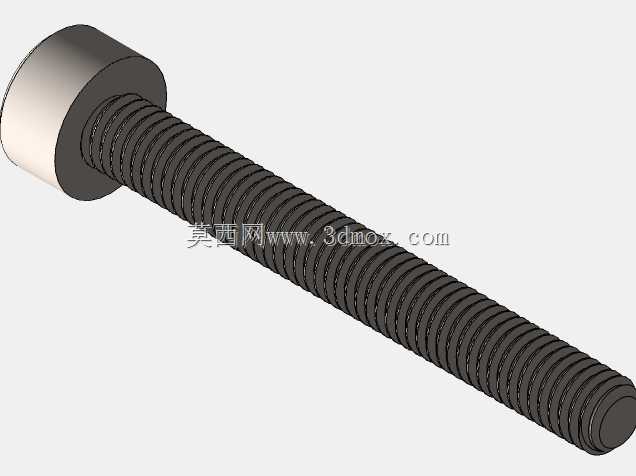

M3规格内六角圆柱头紧固螺钉设计

这款M3规格的内六角螺钉，是机械装配领域应用极为广泛的基础紧固元件，在消费电子结构组装、小型自动化设备模组固定、精密仪器内部构件连接、3D打印设备传动部件锁紧、小型工装夹具定位紧固等场景中都承担着核心连接作用，能够在紧凑的安装空间内提供可靠的轴向锁紧力，避免设备运行过程中因振动、冲击出现连接件松脱移位的问题。从功能特性来看，内六角的驱动形式相比十字槽、一字槽螺钉拥有更大的受力接触面积，拧紧时可以承受更高的扭矩输入，不容易出现槽口滑牙的问题，同时圆柱头的外形可以完全沉入预制的沉孔内部，装配完成后连接件表面不会出现凸起结构，既能够提升设备外观的平整性，也能避免外露的螺钉头剐蹭操作人员或周边管线。在设计思路上，这款螺钉严格遵循公制螺纹的通用设计规范，螺纹部分采用M3公称直径，螺距设定为0.5mm，属于粗牙标准螺纹范畴，牙型角保持60度的通用公制牙型，能够和市面上所有同规格的标准内螺纹孔、螺母实现完美适配，不需要额外定制配套连接件，大幅降低了装配环节的选型成本。头部的内六角槽深度经过精准核算，既保证了足够的扳手插入深度来传递拧紧扭矩，也避免了槽深过大导致头部壁厚不足、拧紧时出现头部开裂的问题，头部外圆和螺杆部分采用平滑过渡的圆角设计，减少了应力集中的风险，即使在反复拆装的工况下也不容易出现头部断裂的失效问题。在尺寸与安装边界方面，这款螺钉覆盖了从4mm到25mm的多档长度规格，能够适配不同厚度的被连接件组合，设计人员可以根据实际的叠层厚度选择对应长度的螺钉，保证螺纹啮合长度达到公称直径的1.5到2倍，实现最优的锁紧强度。安装时只需要预制对应直径的光孔以及适配螺钉头尺寸的沉孔，就可以实现螺钉头的完全沉装，沉孔深度只需要略大于螺钉头部厚度即可，不需要预留额外的扳手摆动空间，因为内六角扳手是垂直插入螺钉头部进行操作，相比外六角螺钉需要的周边操作空间更小，特别适合空间紧凑的密集装配场景。螺钉的公差设定适配通用机械装配的精度要求，螺纹部分的公差带选用通用的6g级，能够满足绝大多数常规场景的装配互换需求，不需要额外的选配修配就可以实现顺畅旋合，头部和螺杆的同轴度控制在合理范围内，装配时不会出现头部偏斜、沉孔卡滞的问题，能够有效提升自动化装配线的锁付效率，减少卡料、歪钉等异常情况的出现。
