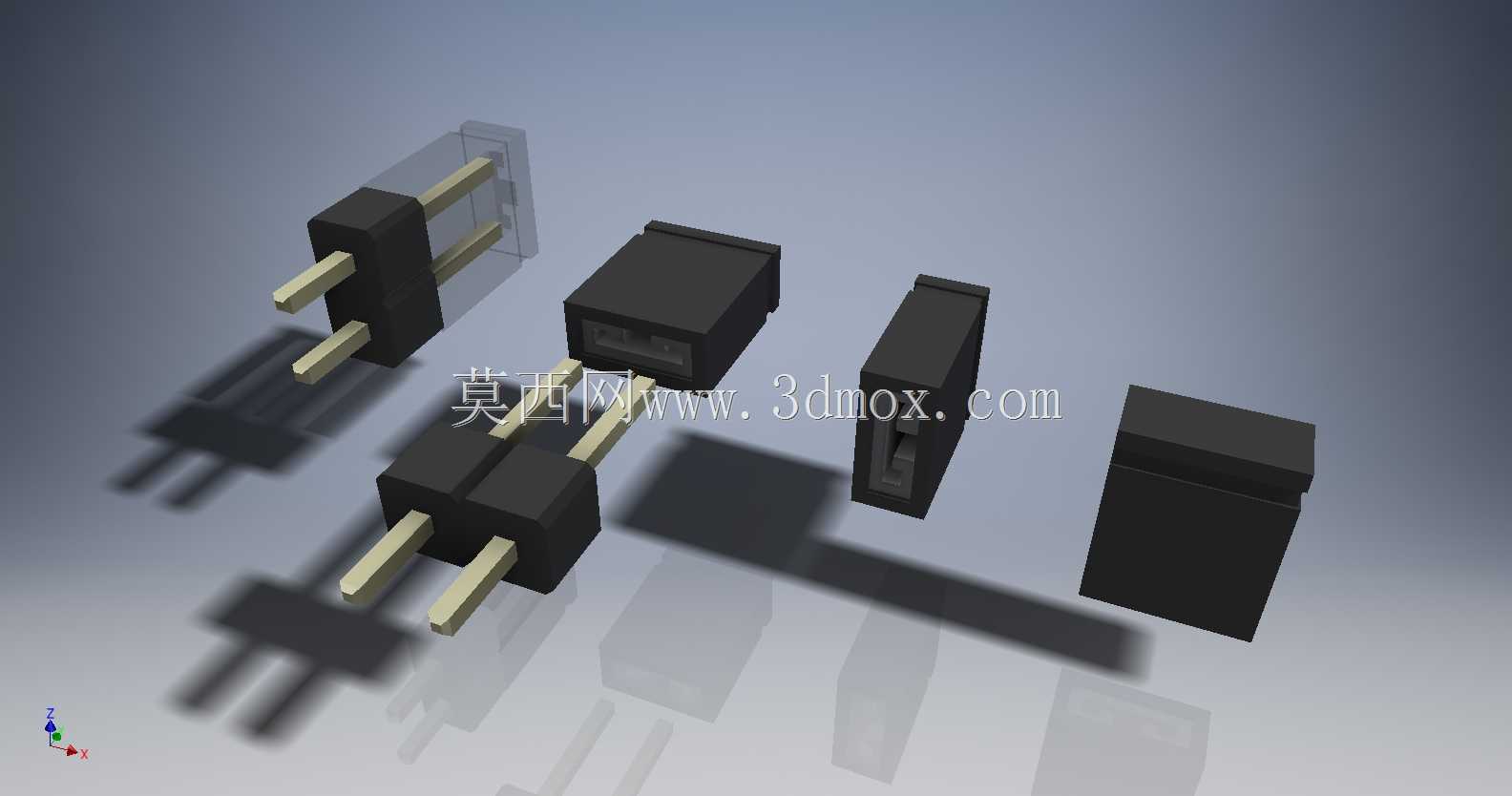

2.54mm间距跳线接插件结构设计

本次设计的2.54mm间距跳线接插件，是电子电路装配领域应用极为广泛的基础互联元件，主要承担电路板上引脚间短接、功能配置选择、电路通断切换的核心作用，常见于消费电子主板、工控控制板卡、开发板、嵌入式设备、电源模块等产品的生产与调试环节，是电子装联过程中不可或缺的小型连接部件。在实际应用场景中，这类跳线接插件无需焊接即可快速实现电路节点的连通与断开，能够帮助生产调试人员快速切换设备的工作模式、配置硬件参数、选择供电回路，也可在后期设备维护时快速调整电路配置，大幅降低电路改接的操作成本，避免反复焊接对电路板焊盘造成的损伤。从产品功能特性来看，整套接插件包含公座排针与母座短路帽两部分，公座排针采用平直插针设计，插针为导电性能优异的金属材质，外部包裹绝缘阻燃的塑胶基座，能够保证相邻插针之间的绝缘性能，避免相邻引脚短路引发的电路故障；母座短路帽内部集成导电接触片，外部为绝缘塑胶外壳，插拔时受力均匀，与公座插针配合时接触电阻低，连接稳定可靠，能够在常规振动工况下保持接触良好，不会出现松脱断路的问题。在设计思路上，整套结构严格遵循2.54mm标准网格间距规范，所有插针的中心距严格控制在2.54mm，与行业通用的排针排母、面包板、PCB板孔位完全兼容，无需额外调整安装孔位即可直接适配现有标准化电路设计。塑胶基座的外形做了倒角处理，既能够避免生产装配时尖锐边角划伤操作人员，也能够在批量插件装配时起到导向作用，提升自动插件设备的装配效率。插针的伸出长度经过反复校核，既保证短路帽插接后有足够的接触深度，避免接触不良，也不会因为插针过长导致多余的金属部分暴露在外，引发意外短路的风险。从外形尺寸与安装边界来看，单排两针的公座基座宽度适配2.54mm间距的安装空间，塑胶基座的高度控制在常规贴片、插件元件的通用高度范围内，不会与周边高度较高的元件产生装配干涉；短路帽的外形尺寸紧凑，套接到排针上之后，顶部与周边元件保留足够的安全间隙，方便操作人员用镊子或手指直接插拔调整。整套结构的所有配合尺寸均按照行业通用公差标准设计，公座插针与母座接触片的配合松紧度适中，既不会因为过紧导致插拔费力，也不会因为过松导致容易松脱，能够满足多次反复插拔的使用需求，适配电子设备生产调试、后期维护全流程的使用要求。
