蓝色螺旋式螺钉接线端子结构设计

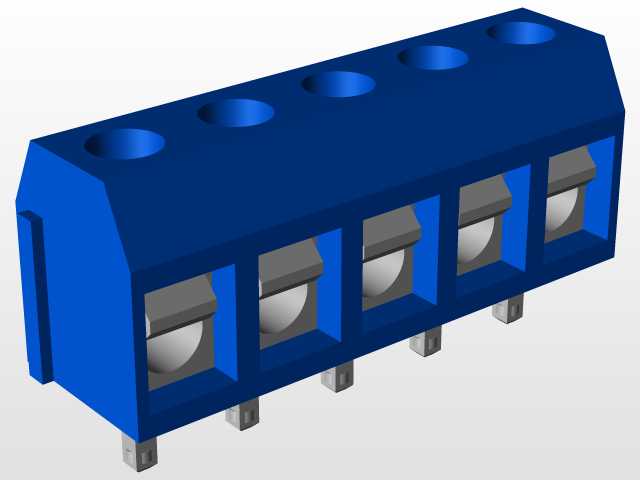

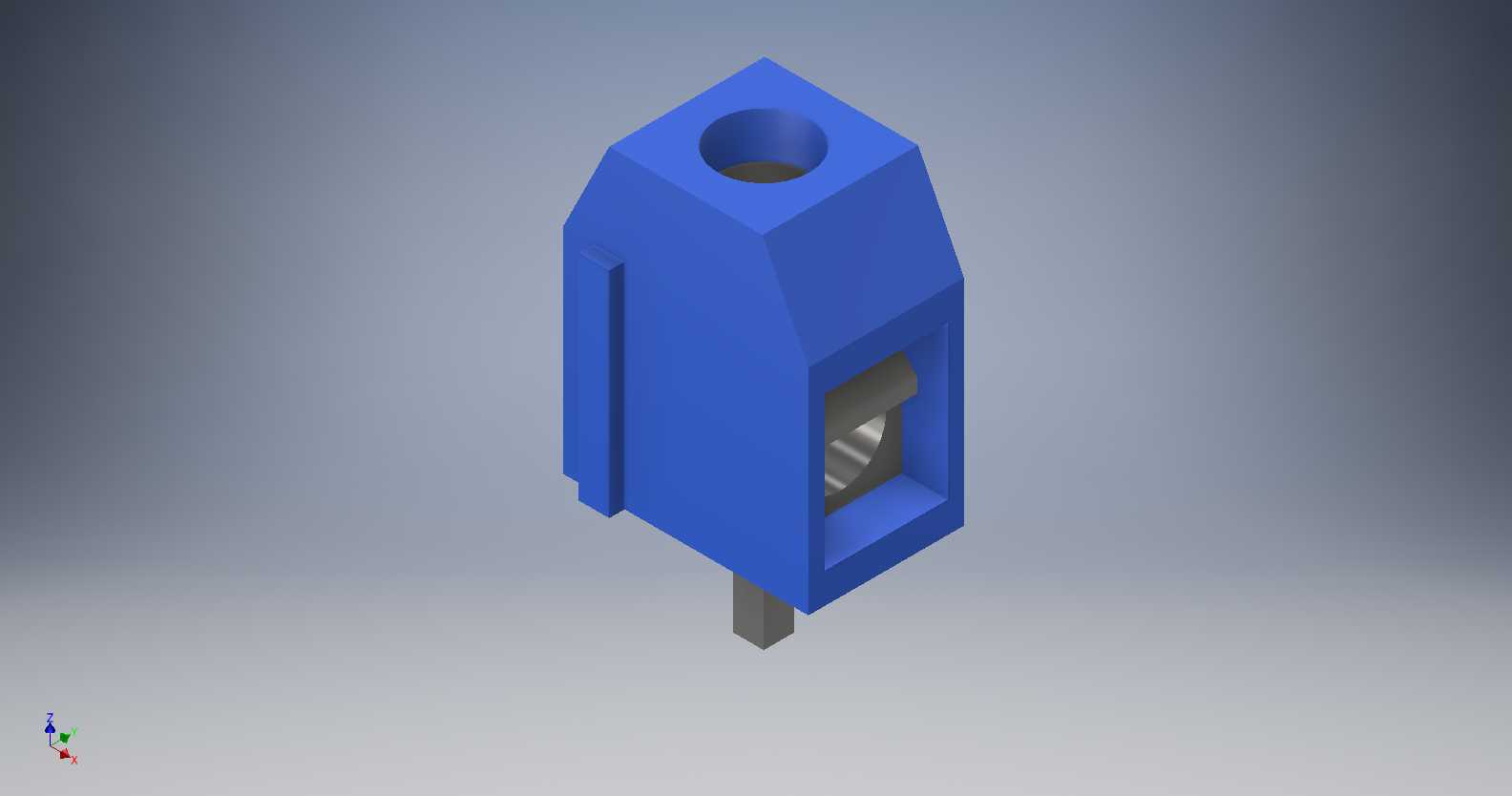

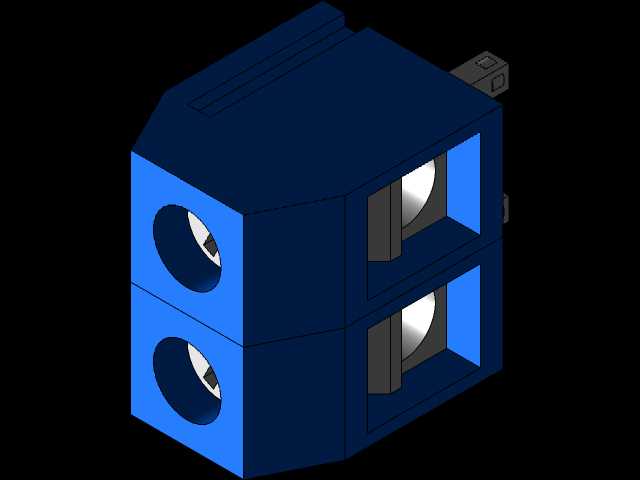

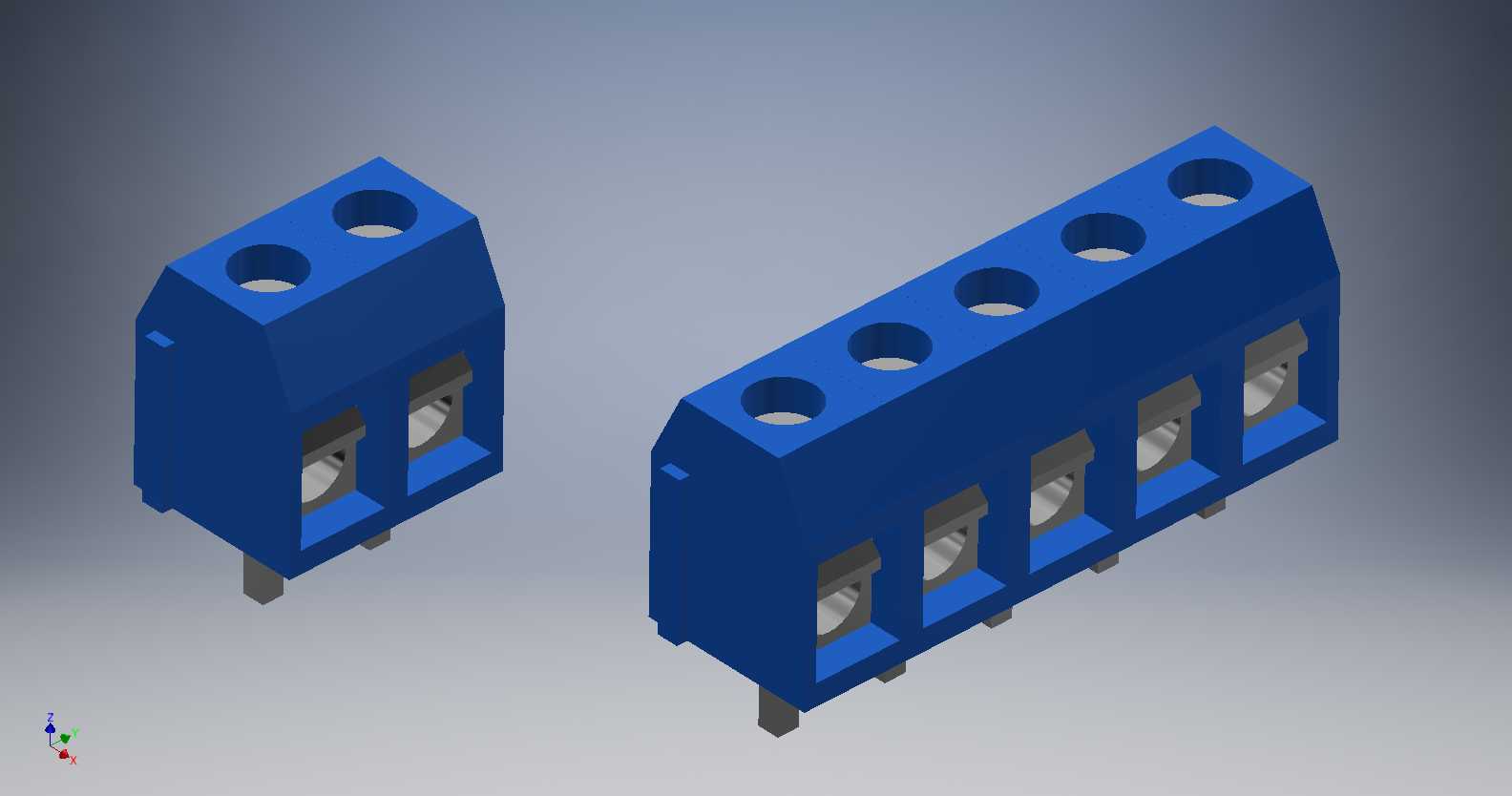

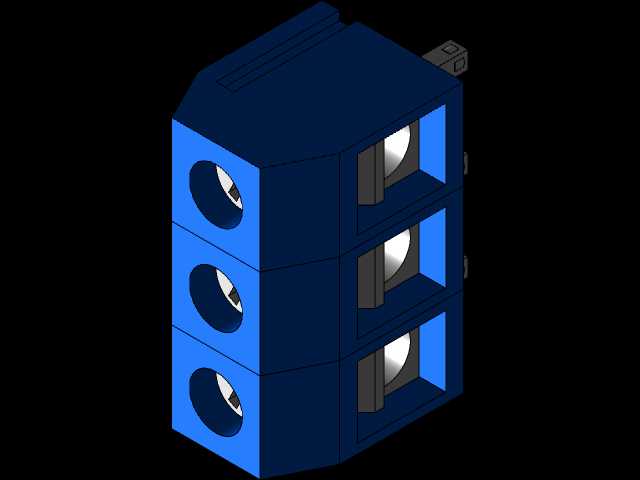

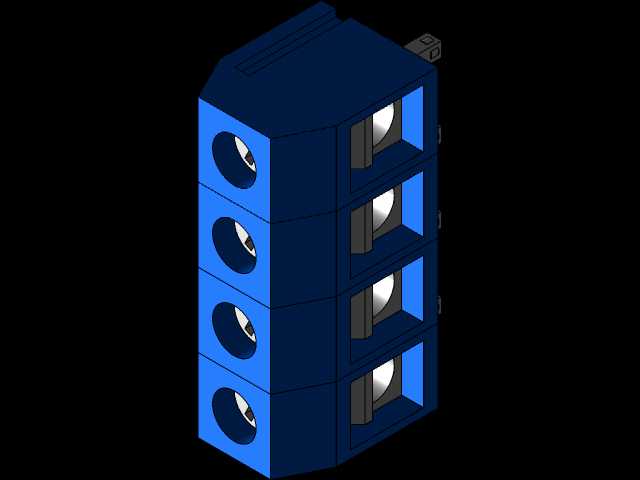

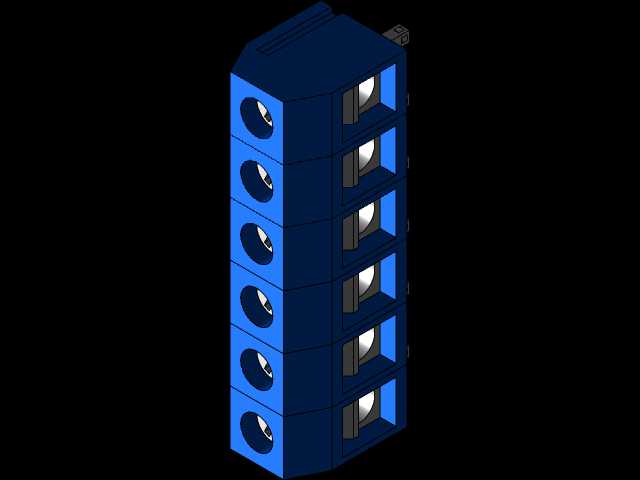

这款蓝色螺旋夹式接线端子，是低压电气回路中极为常用的导线连接部件，广泛应用于工控配电盘、小型电源设备、家电控制板、LED驱动模组等场景的导线接续作业，承担着不同线径导线之间、导线与电路板之间的可靠电气连接与机械固定作用，能够在300V额定电压、16A额定电流的工况下长期稳定工作，避免导线松脱、接触不良引发的打火、压降过大等电气故障。产品采用模块化拼接设计思路，单极端子可通过矩形排列的卡扣结构快速拼接扩展，使用者可根据实际回路的极数需求，自由组合出2位、3位、5位甚至更多位数的端子排，无需单独开模制作不同极数的产品，大幅提升了产品的场景适配能力，也降低了生产端的模具投入成本。端子主体采用高强度绝缘工程塑料注塑成型，外壳做了斜顶式的进线导向设计，导线插入时可顺着斜面顺滑进入夹线腔，无需刻意对准孔位，提升现场接线的操作效率；顶部的螺钉锁紧孔做了沉台设计，螺丝刀操作时不易滑出，锁紧过程中螺钉垂直下压金属夹片，能够将剥好的导线线芯牢牢压在夹片与底部导电基座之间，夹紧力均匀分布在线芯接触面上，既不会因为压力过小导致接触电阻过大，也不会因为压力集中压伤线芯造成断丝隐患。产品的安装引脚间距为5.08mm，刚好匹配行业通用的PCB板孔位标准，引脚采用镀锡铜材质，焊接时上锡流畅、附着力强，焊接后端子与电路板之间的结合强度高，能够承受一定的外力拉扯而不脱落；夹线金属部件采用镀锌防锈工艺，长期使用不易氧化锈蚀，接触电阻长期稳定，适配0.5-2.5平方毫米的多股或单股铜导线，能够满足绝大多数低压弱电、小功率强电回路的接线需求。在外形边界设计上，端子整体做了圆角过渡处理，没有尖锐的棱角，安装操作时不会划伤操作人员的手部，相邻两极之间的绝缘隔层厚度充足，能够满足电气间隙与爬电距离的安全要求，避免极间打火短路的风险；端子侧面的拼接卡扣做了导向倒角，拼接时只需将两个端子对齐轻推即可卡合牢固，拼接后的端子排整体平整度好，不会出现高低错位影响安装的情况，同时卡扣的连接强度足够，正常接线操作时不会出现端子散开的问题。
