小型圆柱电容配套插接端子结构设计

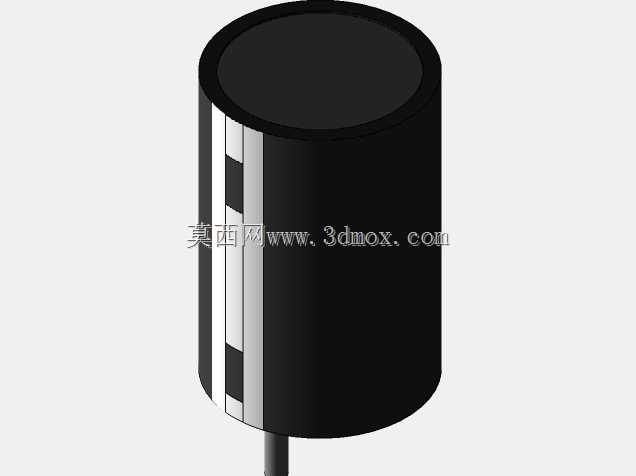

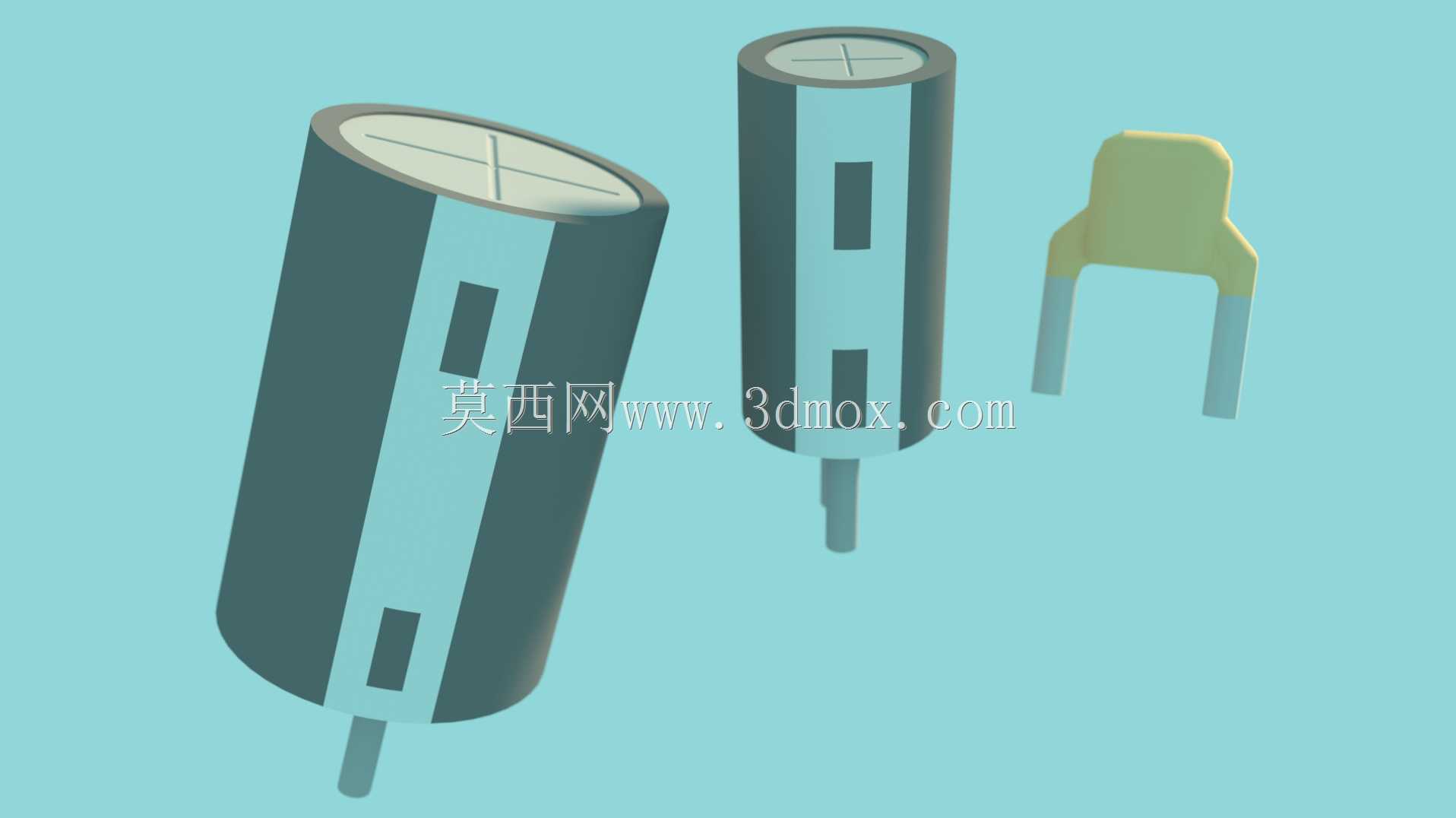

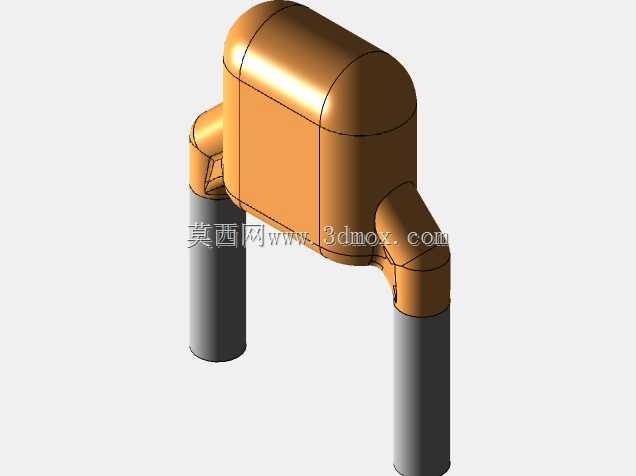

这套结构针对直插式铝电解电容的板端安装场景设计，覆盖电容本体与配套插接端子两部分，主要面向小功率电源板、控制板的通孔焊接装配需求，适配消费电子、小型工控设备的板载元件安装工位。电容本体采用圆柱卷绕结构的外形还原，外壳预留的三处矩形凹槽并非装饰结构，是对应自动化插件机的定位卡位，设备吸嘴抓取或卡爪夹持时可通过凹槽实现周向防转，避免插件过程中引脚偏位无法对准PCB焊盘。本体顶端的十字压痕是防爆阀的结构还原，当电容内部因过压、过温产生异常气压时，十字槽会优先开裂泄压，避免本体爆裂波及板上其他元件。配套的插接端子采用U型夹持结构，两个插脚长度做了差异化设计，长脚对应PCB安装时的极性定位，插装时可通过脚长快速区分正负极，减少人工插件的极性反接风险；端子顶部的弧形夹持面完全贴合电容圆柱外壳的曲率，压接后可与电容外壳形成稳定的电气接触，部分需要外壳接地的应用场景中，可直接通过该端子实现外壳接地，无需额外增加接地弹片。尺寸层面，电容本体直径适配常规8mm规格直插电容的安装边界，本体长度对应12mm常规高度规格，引脚直径0.6mm，适配PCB上0.8mm的标准通孔焊盘，相邻电容的安装中心距可做到10mm，满足高密度板卡的元件排布要求；配套端子的插脚间距与电容引脚间距完全匹配，插装后端子顶面与电容本体底部预留0.5mm间隙，可避免焊接时焊锡沿引脚爬升污染电容底部密封胶圈。设计过程中优先考虑了自动化产线的适配性，电容本体的外圆圆柱度公差控制在0.05mm以内，可适配主流插件机的卡爪夹持范围，外壳凹槽的深度0.3mm，既满足卡爪的定位需求，又不会因凹槽过深影响外壳的结构强度，避免卷绕芯子从外壳中脱出。端子的插脚做了15度的预倾斜设计，插入PCB焊盘后可形成一定的保持力，过波峰焊时不会因震动出现元件浮高的问题，插脚末端做了0.2mm的倒角，可顺畅插入焊盘无需额外扩孔。在实际应用中，这套结构可直接用于板卡的元件布局干涉检查，设计阶段导入装配体后可验证电容与周边贴片元件、散热片的安全间隙，避免生产时出现元件干涉无法装配的问题；端子的结构也可作为参考，用于定制特殊规格电容的接地接插件，无需重新从零开始设计夹持结构。
