航模适配宽压输入降压稳压电源模块

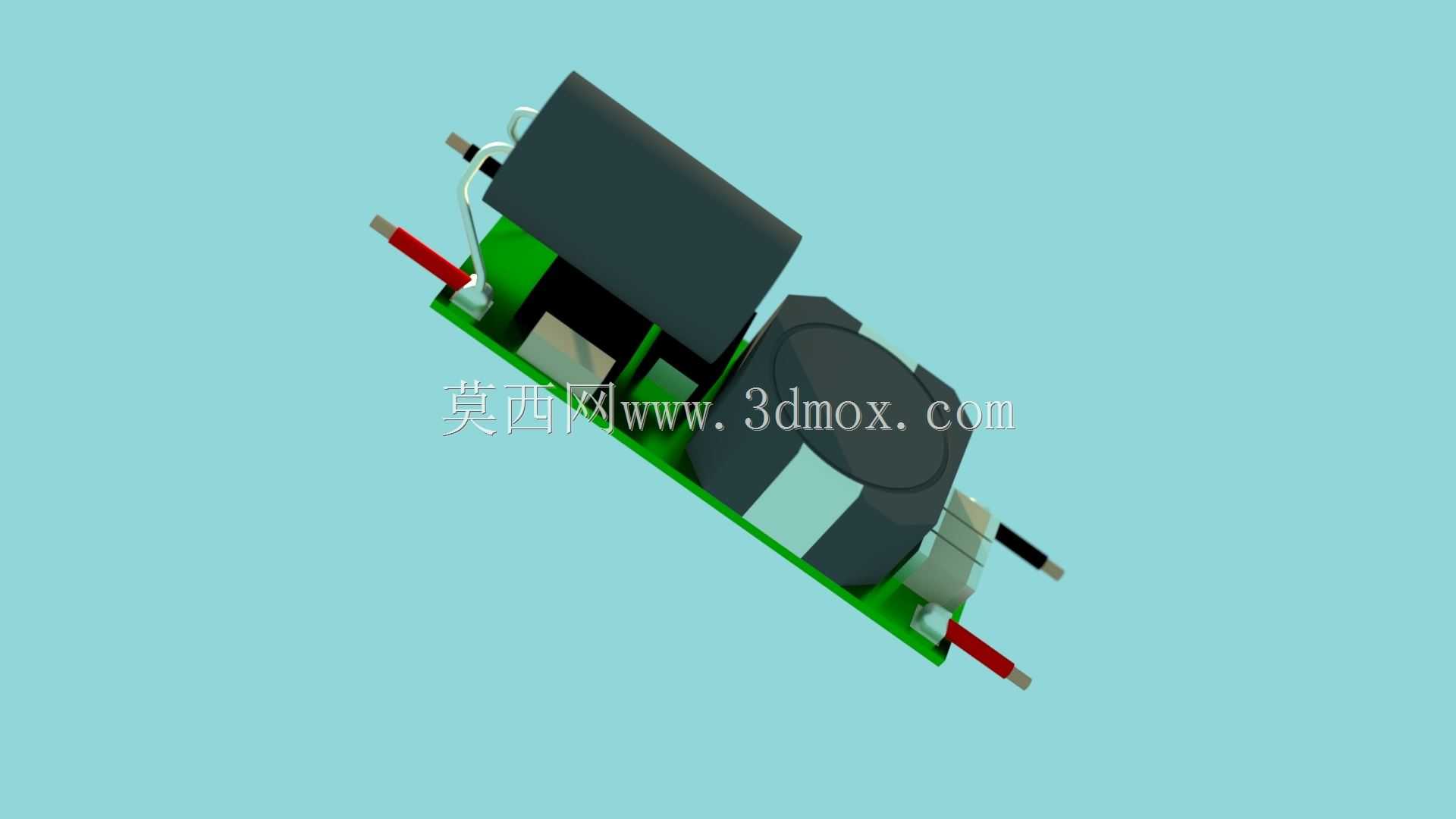

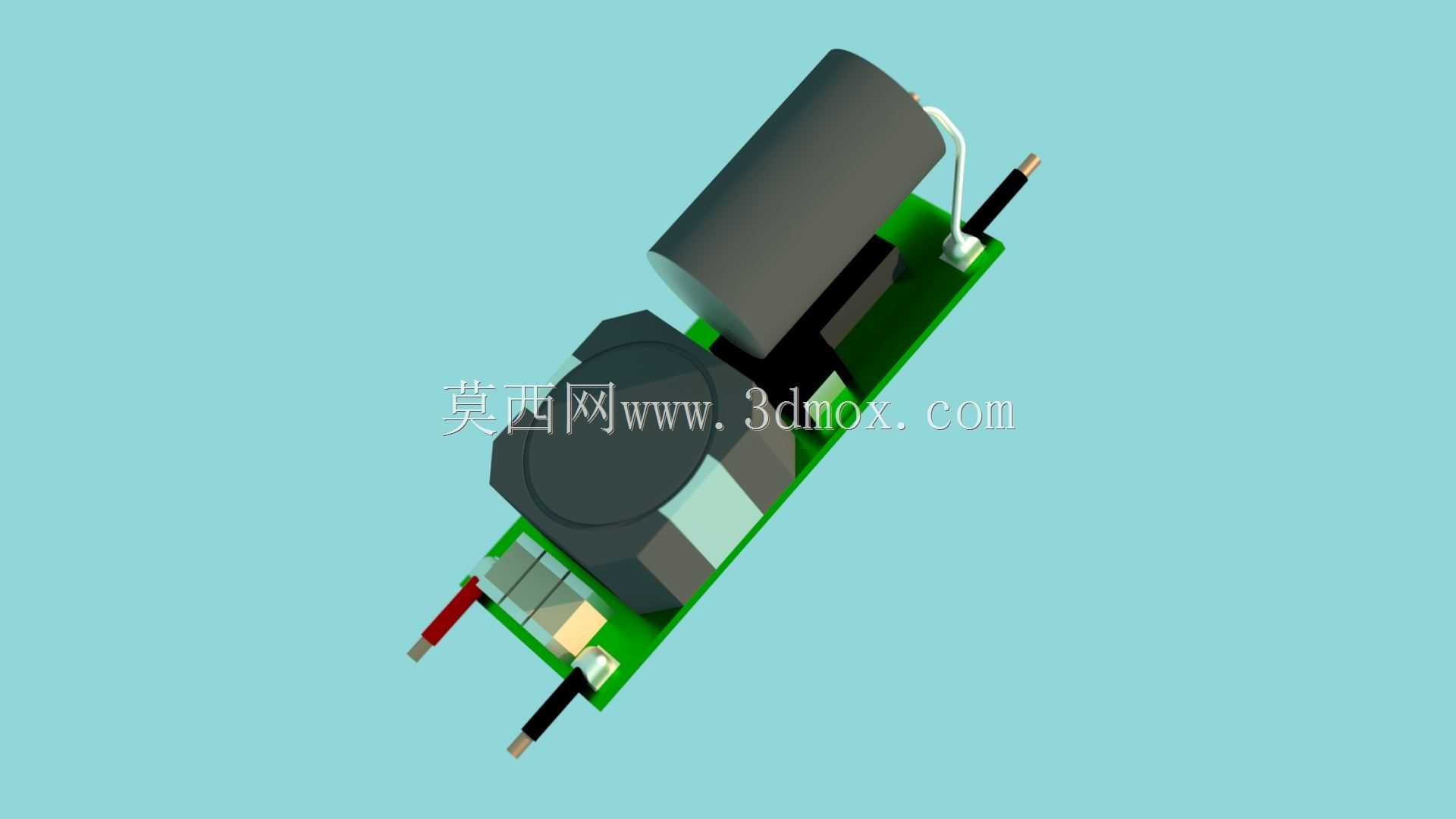

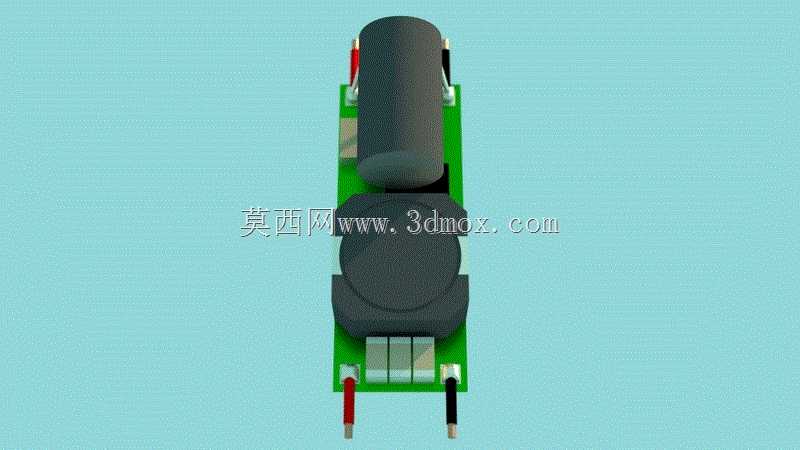

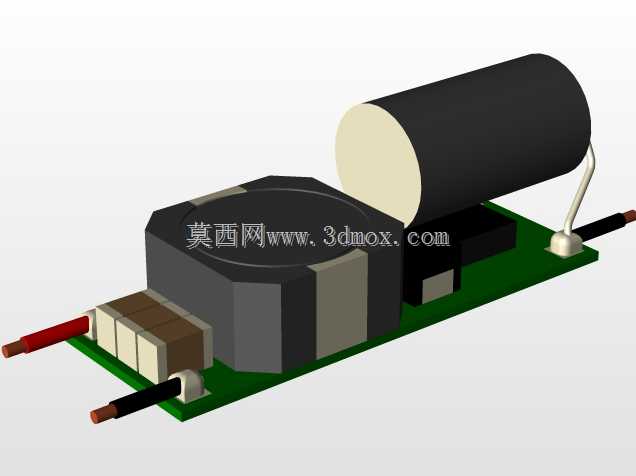

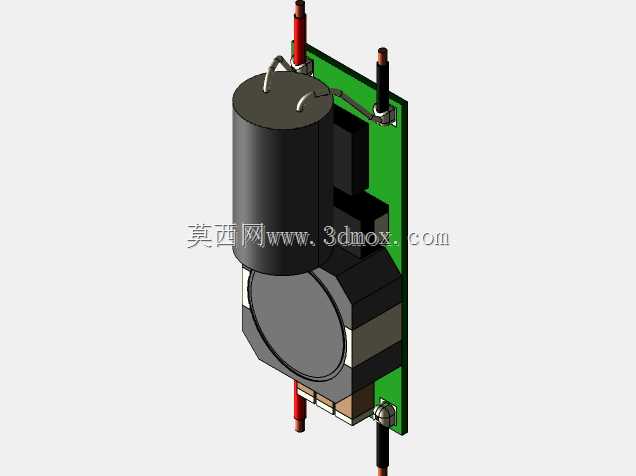

　　航模飞行作业中，机载用电设备的供电稳定性直接决定飞控、舵机、图传等部件的工作可靠性，多数航模动力电池输出电压随放电过程存在较大波动，且多串锂电的输出电压远高于机载低压电子元件的额定工作电压，这类宽压输入的降压转换模块正是为解决该供电匹配问题设计。该模块核心采用开关稳压架构，可覆盖9-26V的直流输入范围，适配2S到6S的常规航模锂电输出区间，输出稳定在5.25V上下，误差控制在0.5V以内，可满足3A持续电流输出需求，足够支撑多组舵机、小型图传与飞控板的同时供电需求。从结构设计来看，模块采用直插式PCB布局，板载功率电感、电解电容与整流元件均采用贴装+局部加固的排布方式，功率电感布置在板载核心区域，电解电容靠近输入输出端布置，

　　既缩短了大电流回路的走线长度，降低线路损耗与纹波干扰，也通过元件的错落排布平衡了板身重量，适配航模对机载配件重量敏感的使用要求。模块的输入输出端直接引出红黑供电导线，无需额外焊接接插件即可快速接入航模供电回路，板身整体尺寸紧凑，安装时可通过双面胶或者扎带直接固定在航模机身的空闲舱位，不需要预留额外的大型安装空间，板边无突出的尖锐元件，不会在飞行震动过程中剐蹭机身内部的其他线路或者结构件。设计过程中充分考虑了航模的实际使用工况，开关稳压架构相比线性稳压具备更高的转换效率，工作过程中发热更低，不需要额外加装大面积散热片即可满足长时间飞行的供电需求，元件选型均适配航模飞行时的震动、温度变化环境，电解电容采用耐震规格，功率电感做了点胶加固，

　　避免剧烈机动过程中出现元件松脱的问题。输出电压的精度控制充分考虑了舵机等元件的工作特性，略高于标准5V的输出电压可以抵消线路传输过程中的压降，保证用电端获得足够的工作电压，避免因线损导致的舵机力矩不足、飞控重启等飞行故障。模块的布线设计充分考虑了电磁兼容问题，功率回路与信号反馈回路做了分区布置，避免开关工作产生的纹波干扰飞控的陀螺仪、GPS等敏感元件，保证航模飞行过程中的姿态判断准确。
