ATX规格电脑机箱主板安装位参考几何结构

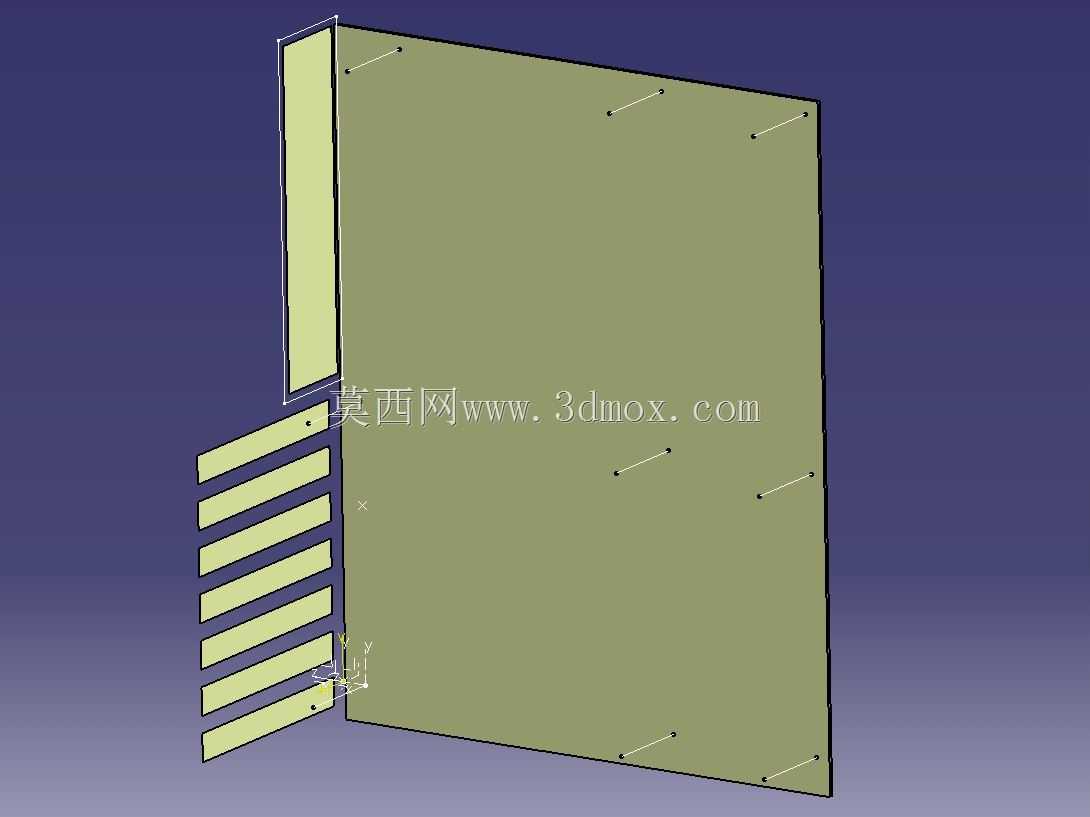

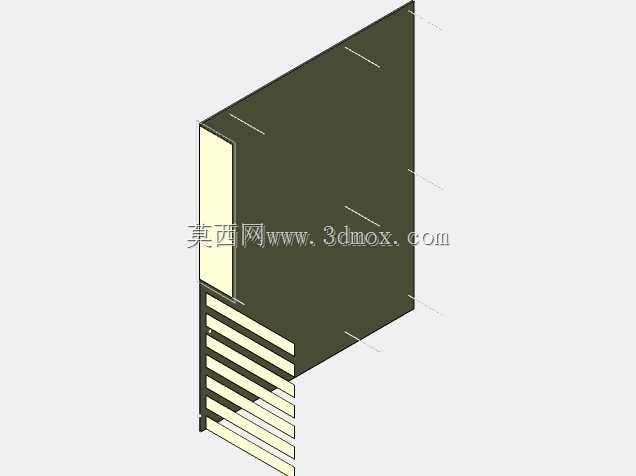

在个人计算机硬件组装与机箱定制生产领域，主板安装位的几何参考结构是机箱设计环节的核心基准，直接决定了硬件适配性、组装流畅度与整机结构稳定性。这套参考几何结构完全围绕ATX v2.2主板的安装规范搭建，覆盖了主板固定点位、各类扩展接口切口的全部边界要求，可直接作为机箱侧板、主板托盘结构设计的核心参照。从实际应用场景来看，该结构既可以服务于量产型ATX机箱的前期开发验证，帮助结构工程师快速对齐主板安装的通用标准，减少反复打样调整的周期；也能够适配DIY定制机箱的个性化设计需求，为改装玩家提供准确的安装边界参考，避免因开孔、固定位偏差导致主板无法安装、接口对位不准的问题。从功能特性来看，这套几何结构完整梳理了ATX主板的全部安装固定点位，每个点位的位置、相对间距都严格遵循通用规范，同时整合了行业通用的AGP、PCI、PCIE扩展槽的切口尺寸参数，所有接口开口的位置、宽度、高度都匹配常规主板的接口布局，能够保证显卡、扩展卡安装时无遮挡、对位准确，不会出现挡板无法对齐、接口插接受阻的情况。在设计思路上，这套结构优先保障安装兼容性，所有基准尺寸都取通用规范的通用适配值，没有加入偏向特定品牌主板的特殊设计，能够覆盖绝大多数市售标准ATX主板的安装需求；结构本身做了轻量化的几何简化，去掉了非必要的冗余结构，只保留核心的安装定位、接口边界参考要素，工程师在使用时可以直接在这个基准上拓展机箱的其他结构，比如硬盘位、电源仓、散热风道结构，不需要再从零开始核对主板的安装参数。在安装边界与尺寸层面，这套几何结构明确了主板安装区域的整体轮廓边界，标注了主板与机箱侧板之间的安全预留间隙，能够避免安装后主板背面焊点与机箱金属板接触造成短路风险；同时固定孔位的深度、孔径参考值也做了统一设定，匹配常规机箱铜柱的安装尺寸，扩展接口的切口边缘预留了挡板安装的重叠余量，能够保证机箱挡板安装后贴合紧密，不会出现缝隙过大、漏灰或者遮挡接口的问题。在实际生产或DIY制作过程中，依托这套参考几何结构，开发者可以快速完成主板安装区域的结构校验，提前排查固定位偏移、接口开口错位等常见问题，大幅提升机箱结构设计的效率，降低因尺寸不匹配造成的物料浪费与返工成本，也能为后续的散热布局、走线空间设计提供准确的位置基准。
