带引线9V电池对接夹座结构设计

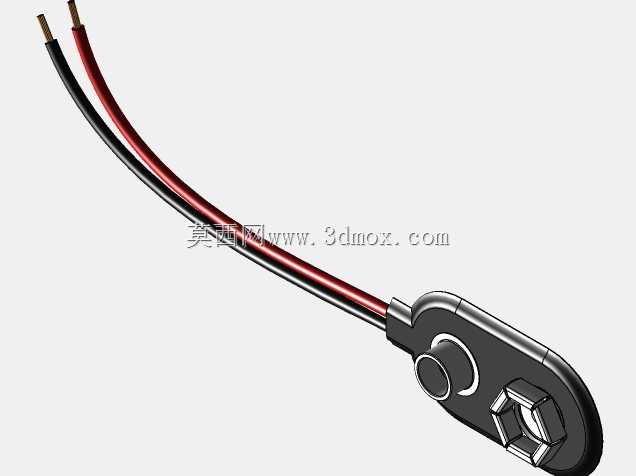

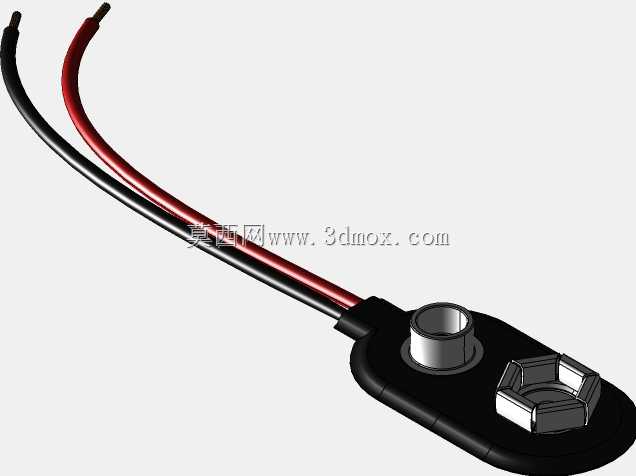

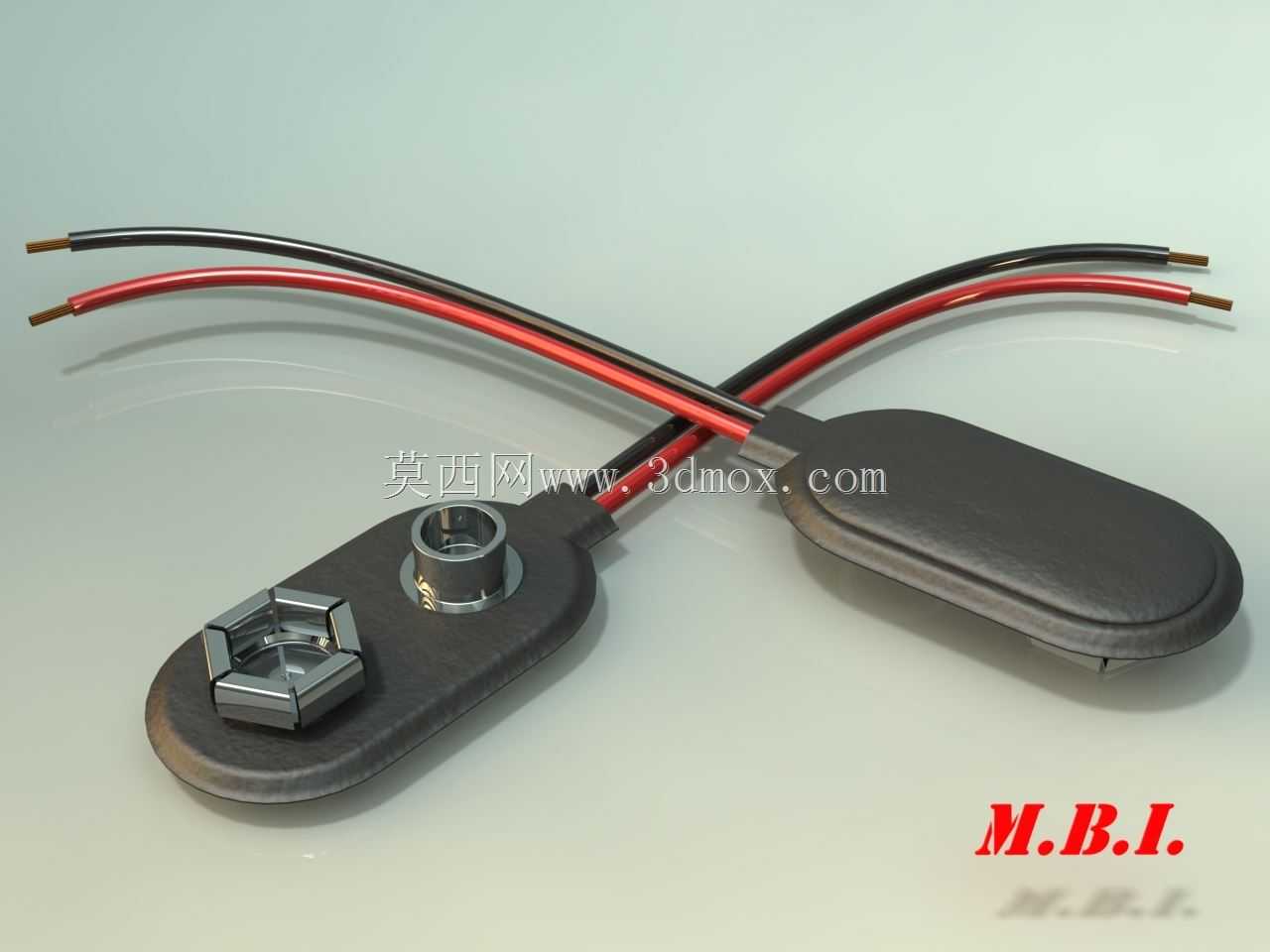

这款9V电池对接夹座是小型电子供电场景中常用的接插连接件，广泛应用于万用表、便携式测温仪、无线话筒、小型遥控装置、学生实验电路模组、家用安防感应配件等需要叠层9V电池供电的设备内部，作为电池与设备电路之间的衔接载体，解决9V叠层电池与电路板之间的快速插拔连接需求，避免直接焊接电池带来的更换不便问题，同时降低电池拆装过程中对电路板焊盘的拉扯损伤。

产品功能上，夹座端采用适配9V叠层电池公端触点的嵌套式卡扣结构，接触部位采用弹性金属触片设计，能够在电池推入时自动贴合电池的正负极触点，保证接触电阻稳定在极低区间，避免供电过程中出现接触不良、电压跳变的问题；引线端采用红黑分色绝缘导线，红色对应正极、黑色对应负极，符合电子行业通用的接线色标规范，作业人员无需额外测量即可快速区分极性，降低接线反接的风险，导线外层采用耐弯折的PVC绝缘材质，能够适应设备内部布线时的小角度弯折需求，不会因为常规装配拉扯出现线芯断裂、绝缘层破损的问题。

设计思路上，夹座主体采用阻燃ABS材质作为基座外壳，一方面通过绝缘材质隔绝正负极触片之间的爬电路径，避免积尘、凝露导致的极间短路风险，另一方面外壳做了圆角过渡处理，没有尖锐毛边，在手工装配过程中不会划伤操作人员的手部，也不会刮伤设备内部的其他导线绝缘层；基座上的金属固定螺母嵌件，是为了适配部分需要将电池夹螺丝固定在设备壳体内壁的安装场景，用户可以根据设备内部的空间布局，选择直接粘贴固定或者螺丝锁付固定两种方式，适配不同的装配需求。

外形尺寸与安装边界方面，夹座主体的扁平轮廓完全贴合9V叠层电池的端面尺寸，安装后不会额外增加电池组的径向占用空间，引线出线方向做了斜向引导设计，避免导线从夹座根部直角弯折导致的线芯疲劳断裂，夹座与电池对接后的扣合深度经过精准测算，既能够保证卡扣卡入电池卡槽后不会因为日常晃动松脱，又不会因为插入过深导致电池拆卸时需要过度用力损坏夹座结构；引线长度预留了足够的布线余量，能够适配大多数小型便携设备内部从电池仓到电路板的布线距离，用户也可以根据实际布线需求自行裁剪导线长度，不会影响夹座本身的连接性能。
