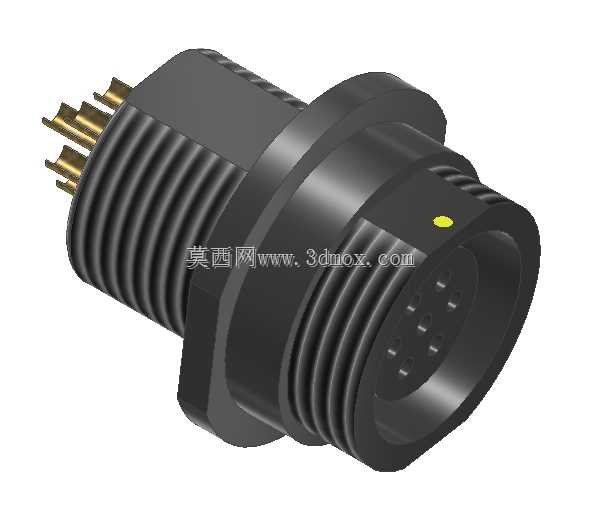

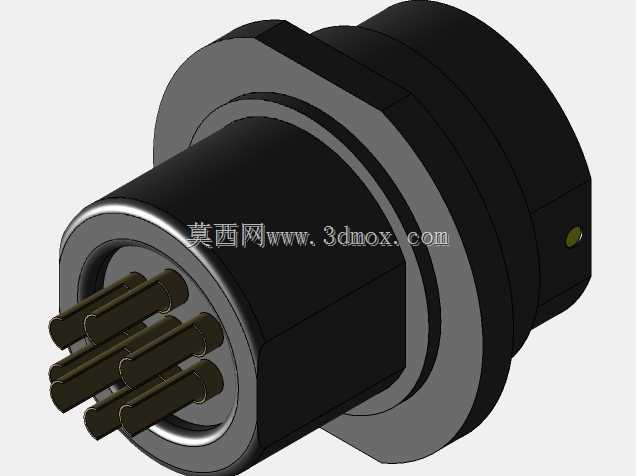

威浦系列防水面板式圆形多芯连接器

这款威浦系列面板安装式连接器，是面向工业电气连接场景开发的可靠接插部件，主要应用在户外工业设备、检测仪器、通讯机柜、自动化产线外设、户外照明系统、船舶岸电接驳等需要稳定电路连接且存在淋水、潮湿工况的场景中，承担多回路电信号与小功率电力的传输接驳作用，能够在设备面板端实现线缆的快速插拔与固定，避免线缆直接拉扯导致的接线松脱、接触不良问题。从实际使用功能来看，这款连接器采用孔座针插的防呆设计，接插端带有定位标识，能够避免误插导致的针脚弯折、线路错接问题，外壳设置的外螺纹结构可以配合锁紧螺母实现面板侧的牢固固定，安装后与面板贴合紧密，配合密封圈结构可以达到IP68级别的防水能力，能够在短时浸水、长期高湿度、粉尘弥漫的恶劣工况下保持连接稳定性，多芯针脚的排布经过优化，相邻针脚保持足够的绝缘间距，避免高压信号传输时出现爬电、串扰问题。在设计思路上，这款连接器优先考虑了工业场景的耐用性需求，外壳选用高强度绝缘工程塑料材质，兼顾绝缘性能与抗冲击、抗老化能力，针脚采用铜质镀金工艺，降低接触电阻的同时提升抗氧化能力，保证长期插拔使用后依然保持稳定的导通性能；外壳表面的防滑筋结构既方便安装时的旋拧操作，也能提升接插后锁紧套的摩擦力，避免设备运行振动导致的接插件松脱。从安装边界来看，这款连接器为前装式面板安装结构，面板开孔尺寸匹配外壳螺纹段直径，安装时从面板外侧插入连接器，在面板内侧旋紧配套锁紧螺母即可完成固定，不需要复杂的安装工装，接插端的插拔方向与面板垂直，线缆从连接器尾部引出，尾部的螺纹结构可以配套防水线缆接头，实现线缆端的密封固定，整体安装后突出面板的厚度经过优化，不会占用过多设备外部空间，适配厚度在1到5毫米区间的各类金属、塑料设备面板，针脚的焊接端预留了足够的焊线空间，方便操作人员进行导线焊接与线序核对，多芯的配置可以同时传输多路控制信号与小功率供电回路，减少设备面板上的开孔数量，提升设备面板的整体整洁度与密封性能。
