蜗杆传动齿轮箱装配结构三维设计

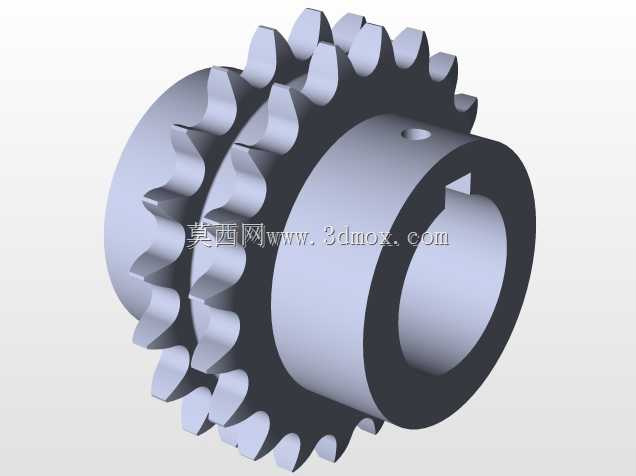

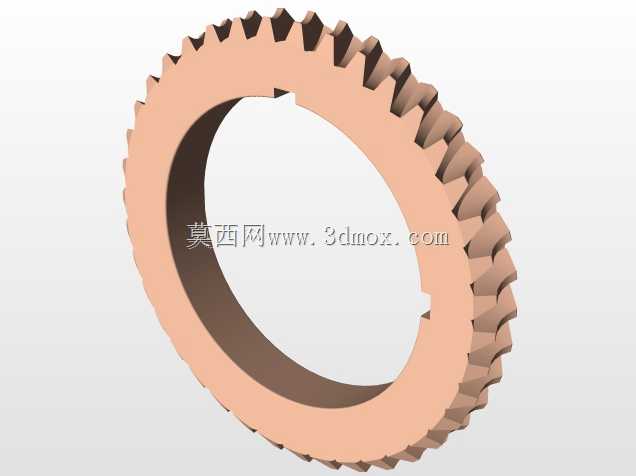

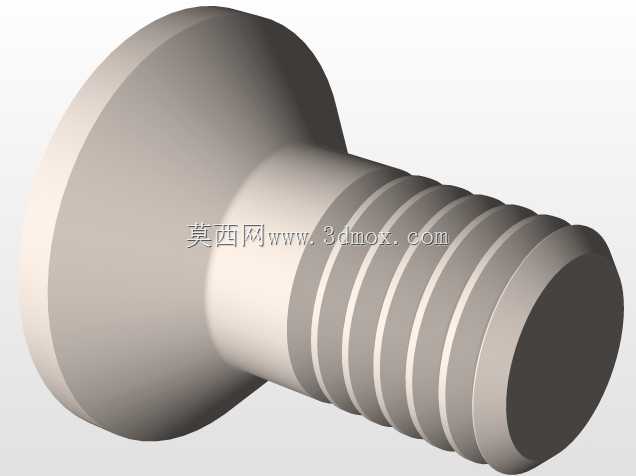

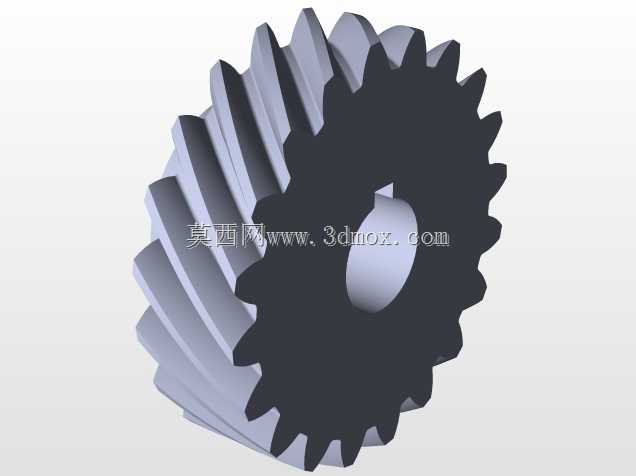

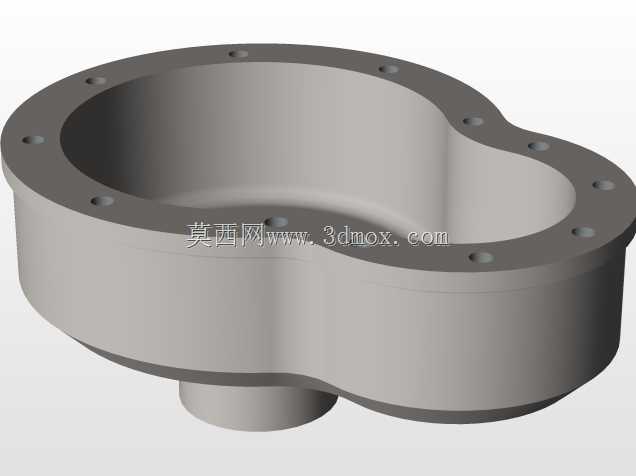

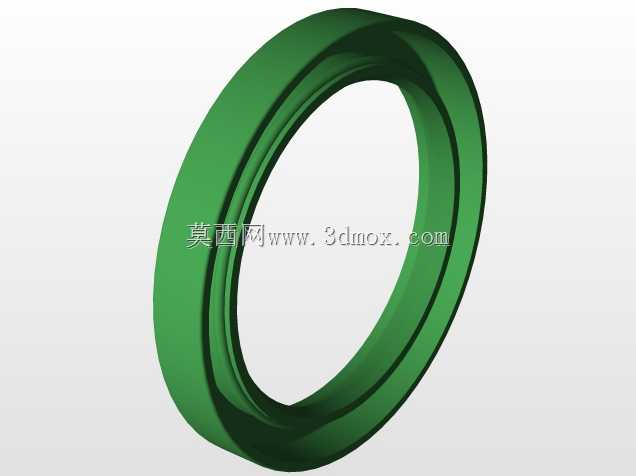

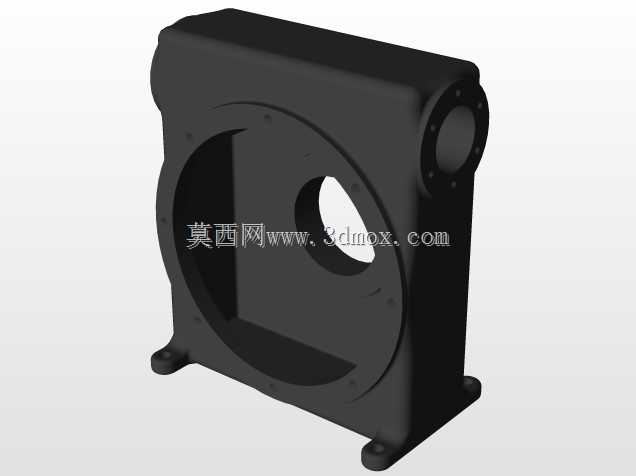

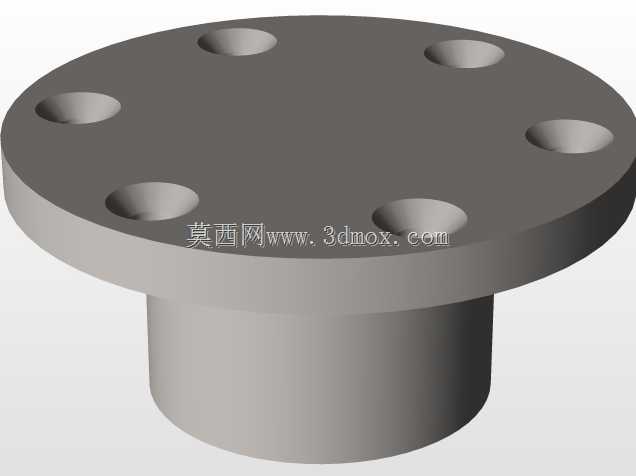

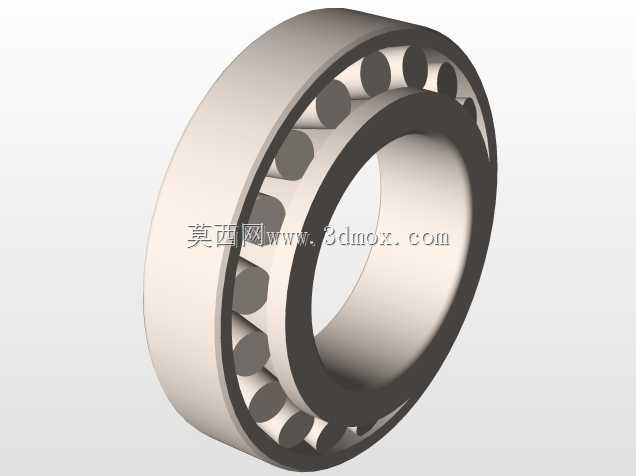

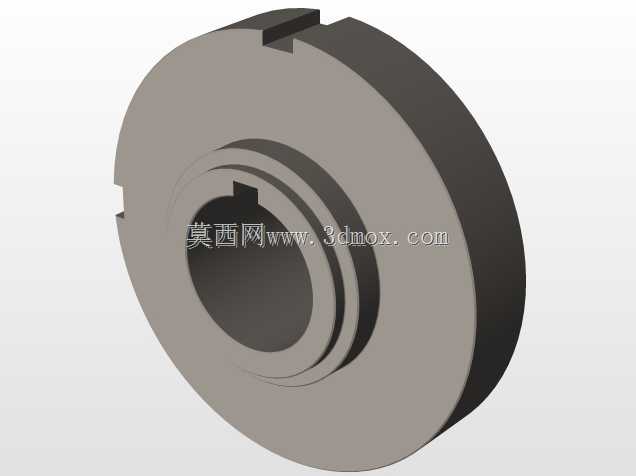

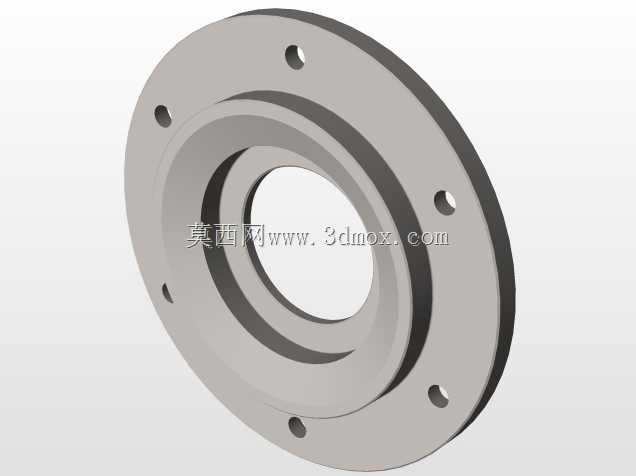

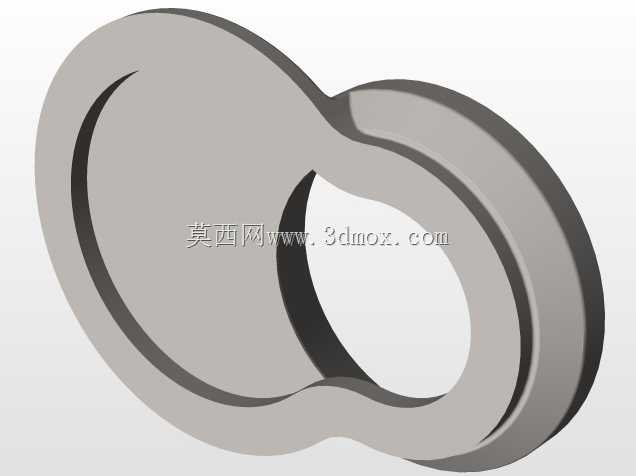

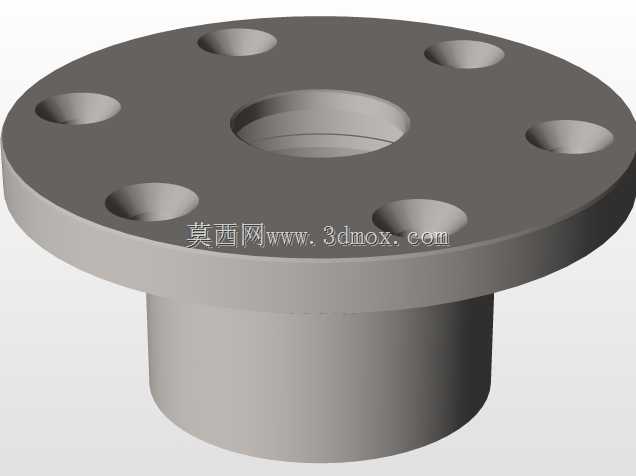

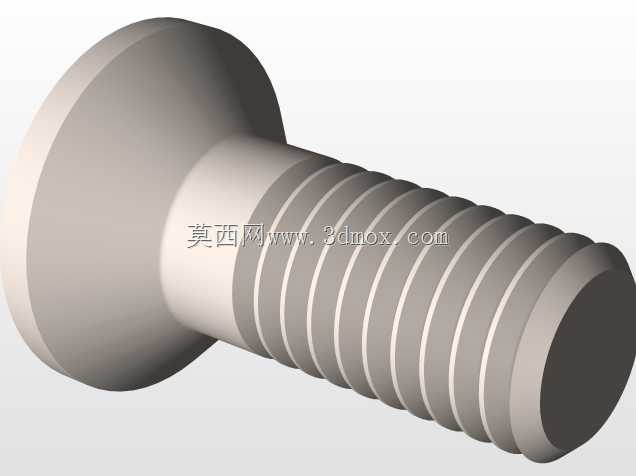

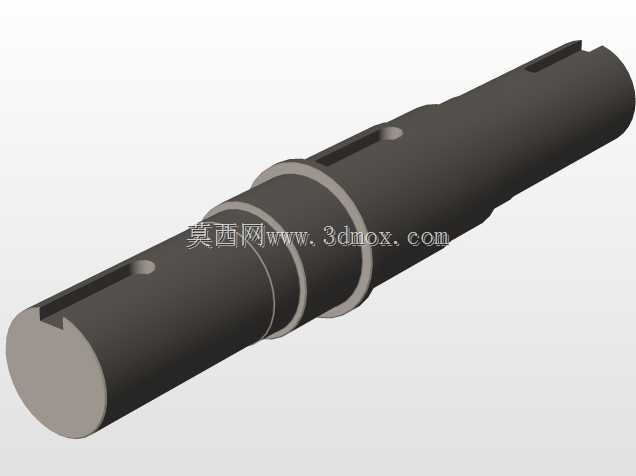

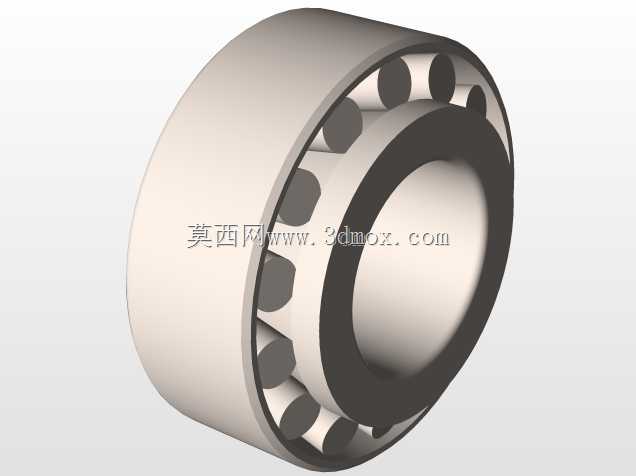

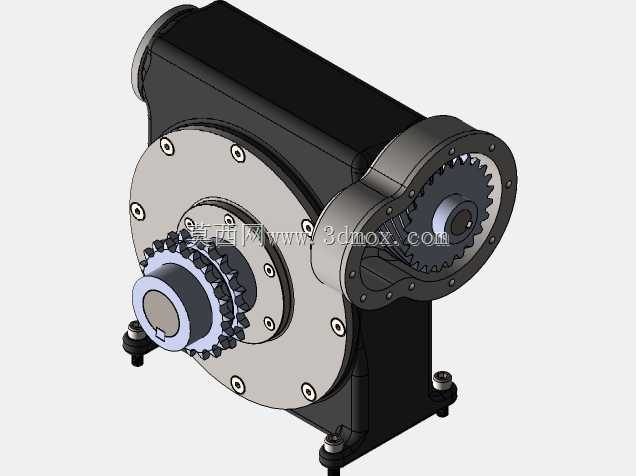

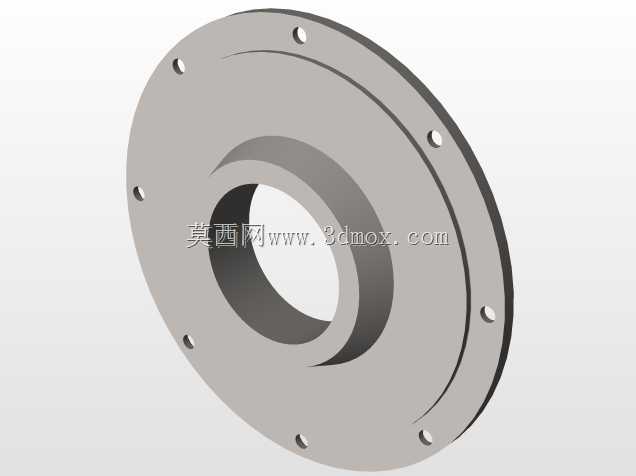

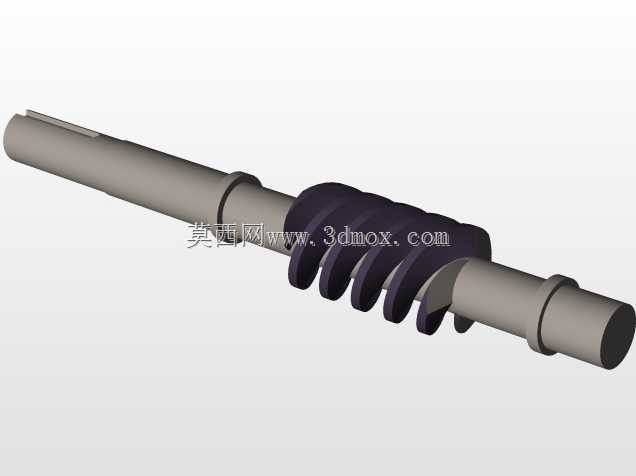

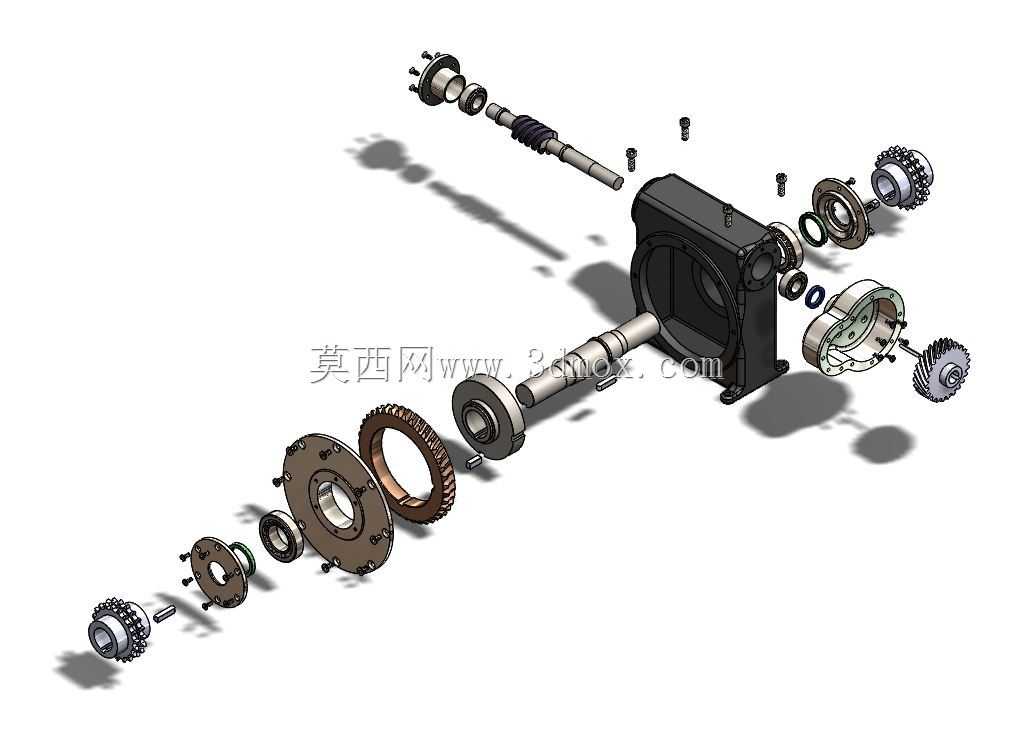

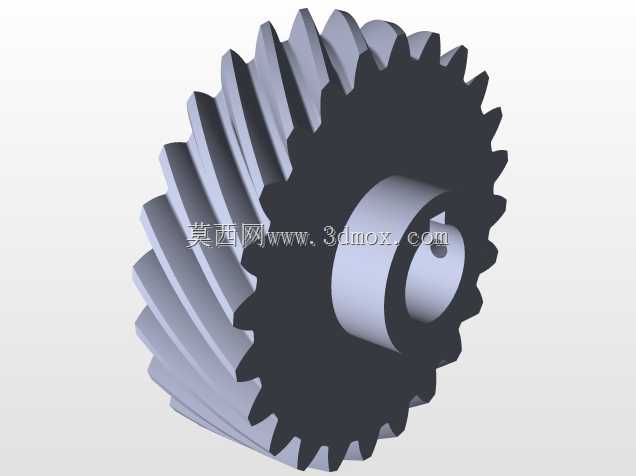

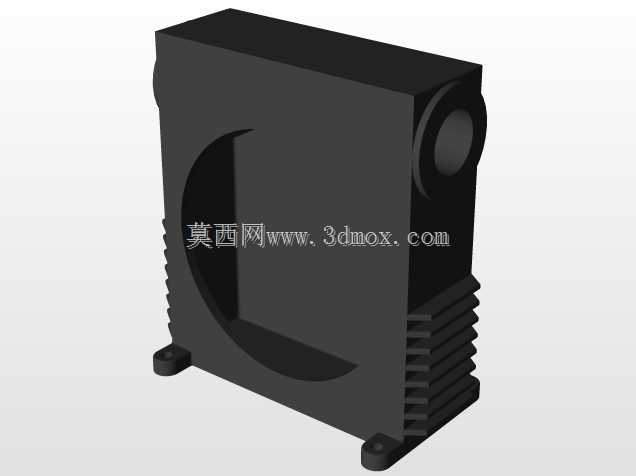

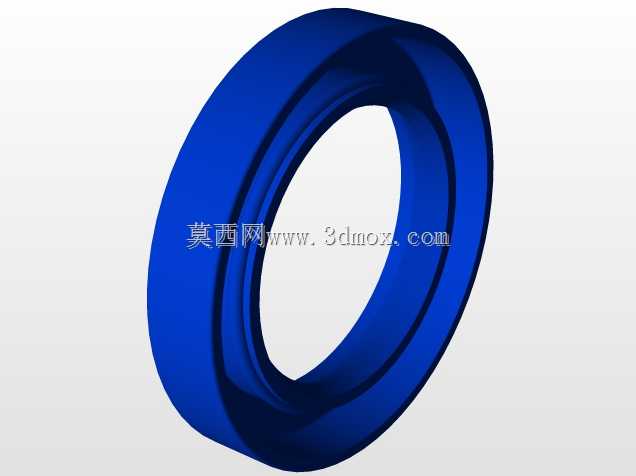

这款蜗杆传动齿轮箱主要应用于中小功率传动场景中，常见于轻工输送设备、小型自动化生产线、食品包装机械、纺织辅助设备等需要大传动比、低转速输出的动力传递环节，能够在紧凑的安装空间内实现动力的换向与减速，将原动机的高转速低扭矩输入转换为低转速高扭矩输出，适配各类需要平稳低速传动的执行端负载。从实际用途来看，该齿轮箱承担着动力匹配、转速转换、扭矩放大的核心作用，蜗杆与蜗轮的啮合结构具备反向自锁特性，可在无额外制动部件的情况下避免负载端倒转，提升设备运行的安全性，尤其适合提升类、限位类传动场景使用。从功能特性来看，该齿轮箱采用分体式轴系布局，输入轴集成蜗杆结构，输出轴搭载蜗轮与配套传动齿轮，各级轴系均配置对应轴承与密封组件，既保证了轴系转动的同轴度与支撑刚性，也能通过端盖密封结构阻挡外界粉尘、水汽进入箱体内部，同时留存润滑油的存储空间，降低啮合部件的磨损速率，延长设备维护周期。在设计思路上，这款齿轮箱采用剖分式箱体结构，箱体预留了各轴系的安装轴承位、端盖连接孔位以及设备安装固定孔，所有传动部件沿箱体的安装基准面依次排布，装配逻辑清晰，既方便生产过程中的部件组装，也便于后期运维时的部件拆解更换；各级齿轮的啮合位置经过公差匹配，保证传动过程中齿面接触均匀，降低传动噪音与冲击，输入与输出轴的轴端预留了标准连接位，可直接适配联轴器、带轮等外接传动部件，无需额外加工转接结构。从外形尺寸与安装边界来看，该齿轮箱整体为方正的箱式结构，安装面位于箱体底部，预留的安装孔位呈对称排布，可直接固定在设备的安装机架上，输入轴与输出轴呈空间垂直布局，轴伸长度控制在合理范围内，避免与周边设备部件产生干涉，箱体的整体轮廓尺寸紧凑，能够适配安装空间受限的设备布局需求，无需为齿轮箱预留过大的安装空间，可有效压缩整套设备的整体体积。
