多通路集成式法兰连接液压阀块

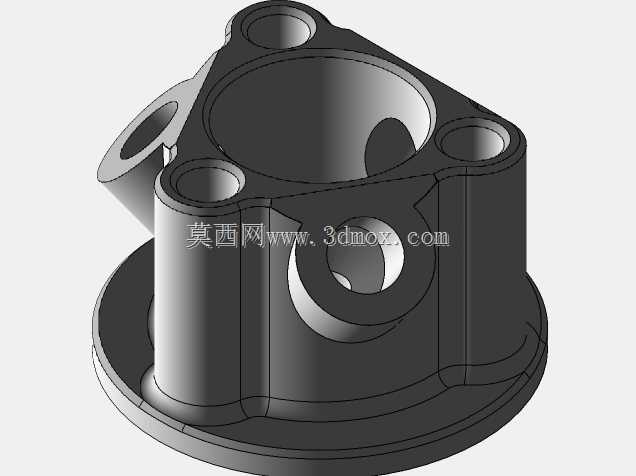

该零件为液压系统中常用的集成式油路连接基座，主要应用于工程机械、工业液压站、自动化生产设备的液压回路搭建场景，承担着多油路汇聚、分流、固定液压元件的核心作用，能够将原本分散的管路连接整合为一体式结构，大幅减少液压系统的管路接头数量，降低油路泄漏风险，同时压缩液压单元的整体安装空间，提升系统运行的稳定性与紧凑性。从功能特性来看，该零件主体为带底部法兰盘的中空筒体结构，中心大孔径为主流道通路，可实现液压油的大流量传输，周向均匀分布的四个带安装沉孔的凸台用于阀件、管接头的精准定位安装，侧部斜向与径向开设的通孔为分油路通道，可实现不同压力等级油路的独立传输，各通路之间做了隔断设计，避免不同油路之间出现窜油问题，底部法兰盘上预留的安装位可将整个阀块牢固固定在设备机架或阀组安装板上，承受液压回路运行时产生的振动与压力冲击。在设计思路上，该零件优先考虑了油路的流道顺畅性，所有油路转角处均做了圆弧过渡处理，减少液压油在流道内的阻力损失，降低油路运行时的温升与噪音；安装孔位的布局充分考虑了常用液压阀、管接头的安装尺寸规范，确保标准元件可直接适配安装，无需额外加工转接件；整体壁厚根据不同位置的承压需求做了差异化设计，主流道区域壁厚更大，可承受更高的系统工作压力，安装凸台位置做了局部加厚处理，避免螺栓锁紧时出现零件变形问题。从安装边界来看，底部法兰盘为整个零件的最大安装轮廓，安装时需预留对应法兰直径的平面安装空间，周向安装凸台的外伸尺寸决定了相邻阀件的最小安装间距，侧部油路接口的伸出方向需避开设备内的其他结构件，确保管路连接操作有足够的操作空间，中心主流道的上下端面需做密封槽加工适配密封圈，保证高压油路的密封性能，整体结构可适配中高压液压系统的使用需求，能够在-20℃到80℃的常规液压工作环境下长期稳定运行。
