气动二联件气源处理调压过滤装置

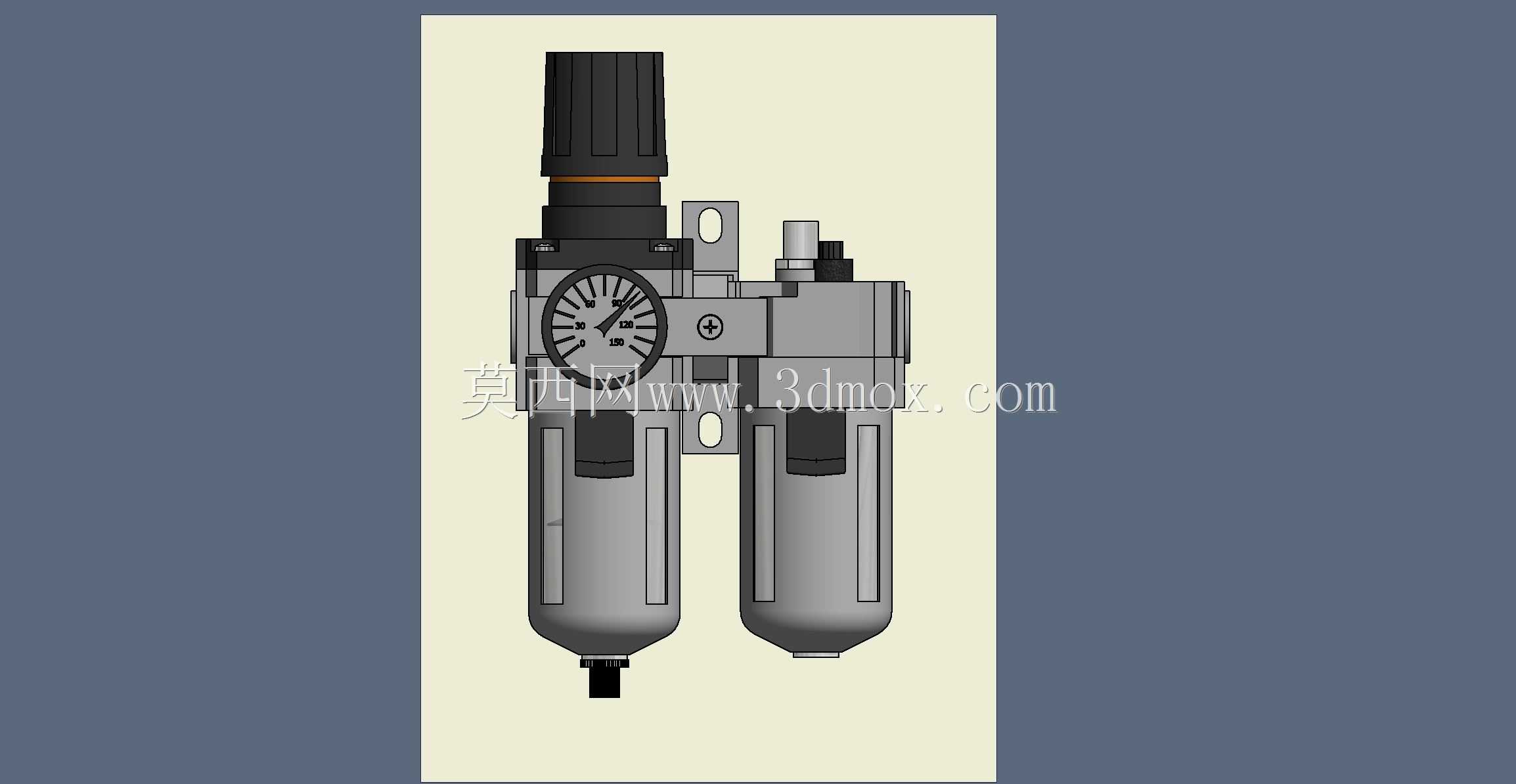

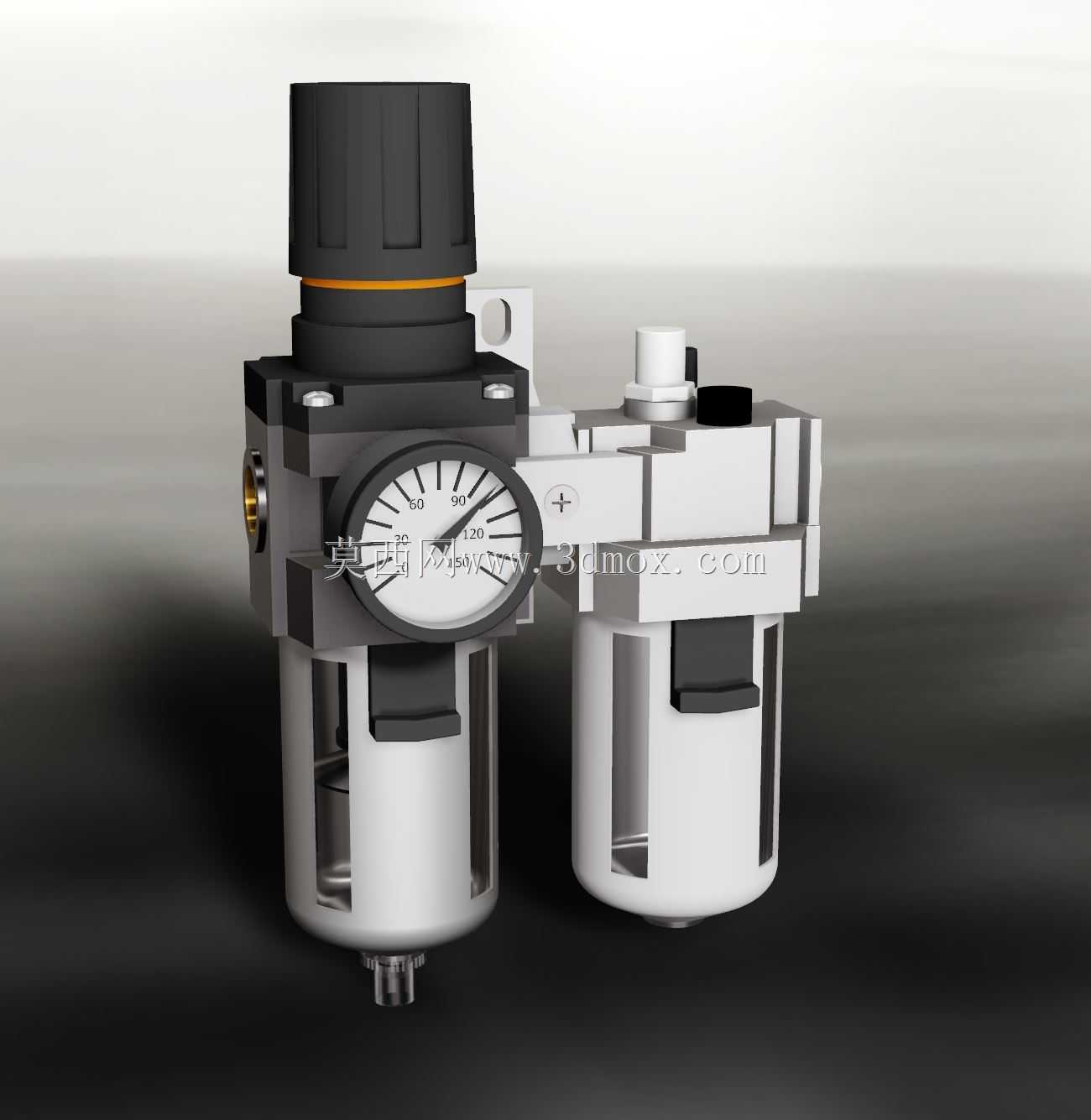

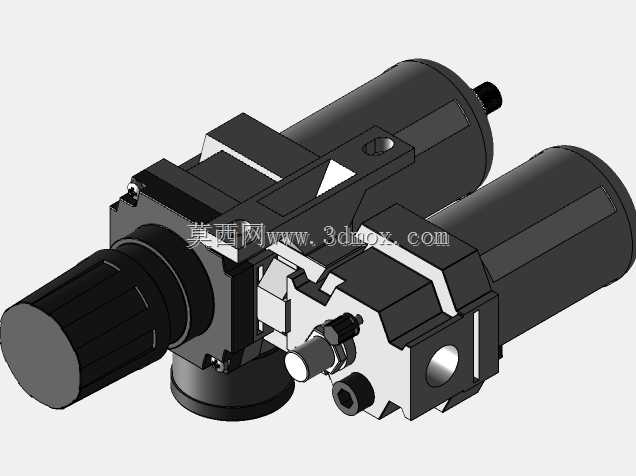

该装置是气动系统中核心的气源处理组合单元，广泛应用于自动化生产线、气动设备集群、车间气动工具供气管路、轻工包装机械、电子制造流水线等各类使用压缩空气作为动力源的工业场景，承担着压缩空气净化、压力稳定调控的关键作用，是保障下游气动元件可靠运行、延长气动设备使用寿命的必备前端组件。从实际用途来看，该装置整合了过滤与调压两大核心功能，左侧单元可对输入的压缩空气进行固液分离，滤除压缩空气中夹带的液态水滴、油滴以及悬浮的固体杂质，避免杂质进入下游气动回路造成气缸卡滞、电磁阀密封磨损、气动仪表精度失准等问题；右侧单元可对过滤后的压缩空气进行精准的压力调节，将上游波动的管网气压稳定在下游设备所需的工作压力区间，同时可在气压异常波动时起到一定的压力缓冲作用，保障下游气动执行元件输出力稳定、动作节奏一致。从功能特性来看，该装置采用模块化拼接设计，两个功能单元通过集成式连接块组合为一体，无需额外的过渡管路即可实现气路连通，减少了管路接头带来的泄漏风险；调压旋钮采用防滑滚纹设计，手动调节时阻尼适中，压力设定后可通过锁紧结构固定压力值，避免设备运行过程中因振动导致压力偏移；透明滤杯采用高强度耐冲击材质制作，可直观观察内部积液高度，底部设置手动排水结构，日常维护时无需拆解设备即可快速排出滤杯内积存的液体；配套的压力表采用轴向嵌入式安装，表盘刻度清晰，可实时显示输出侧的气压数值，方便运维人员快速掌握供气压力状态。从设计思路来看，该装置遵循气动元件通用的模块化设计逻辑，兼顾功能集成性与安装维护便捷性，整体结构紧凑，在满足过滤精度、调压范围等核心性能要求的前提下尽可能压缩占用空间，适配各类设备内部狭窄的安装区域；气路流通通道经过流道优化设计，可在额定流量下降低气阻，减少压力损失，提升气源利用效率；各密封部位采用耐油耐老化的密封材料，可适配常规工业环境下含微量油雾的压缩空气工况，长期运行下密封性能稳定。从外形尺寸与安装边界来看，该装置整体采用立式布局，两个滤杯单元平行排布，背部预留标准的支架安装孔位，可适配行业通用的安装支架进行墙面或设备壁面固定，进气与出气接口采用标准管螺纹规格，可直接对接同规格的气动管路，安装时需预留滤杯下方足够的操作空间，方便日常排水操作与滤杯更换，同时需在调压旋钮上方预留调节操作空间，避免周边结构件干涉压力调节操作，整体安装边界规整，可灵活适配不同设备的气路布局需求。
