弹子结构挂锁全套零部件三维结构

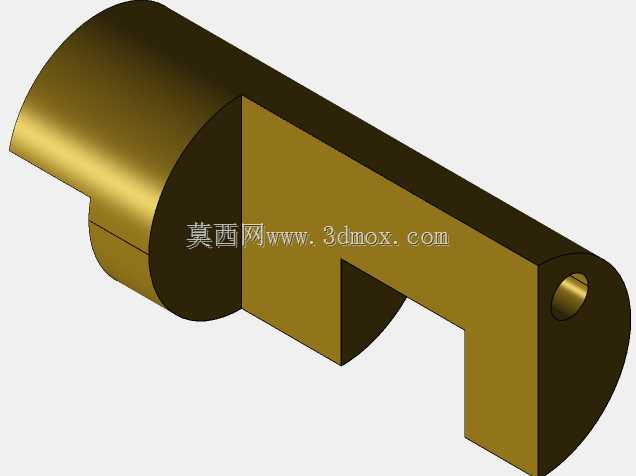

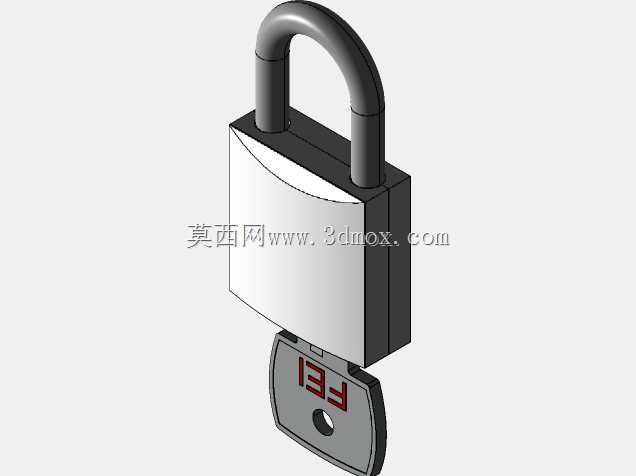

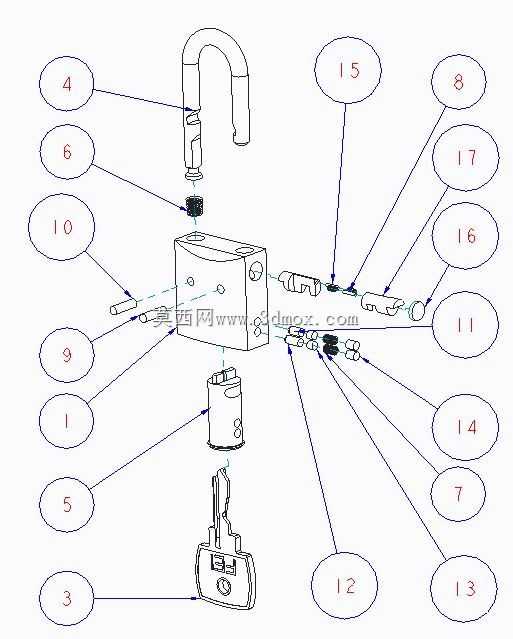

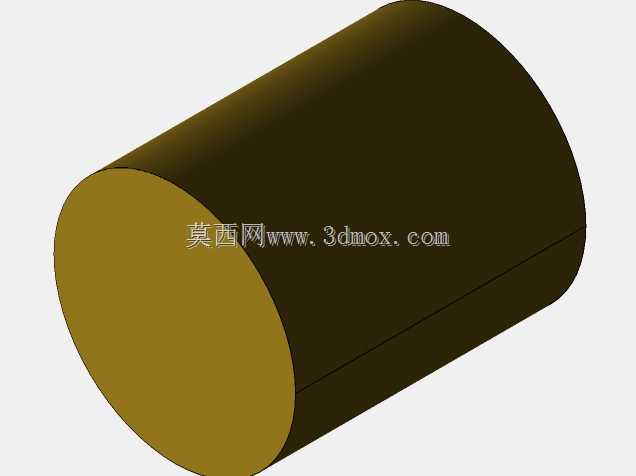

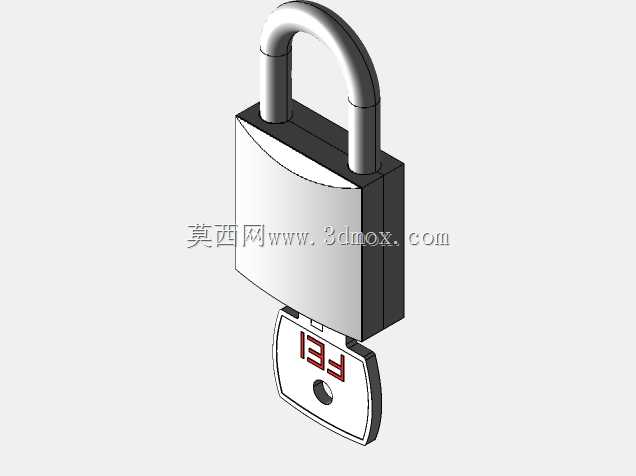

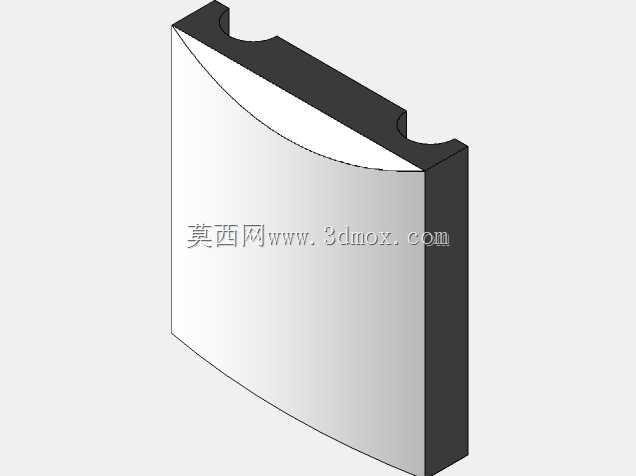

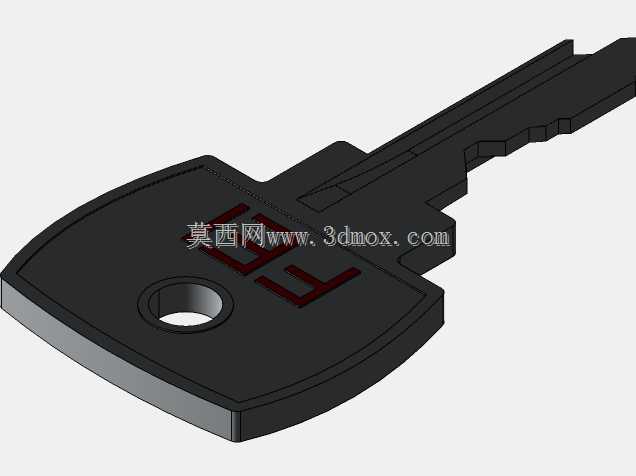

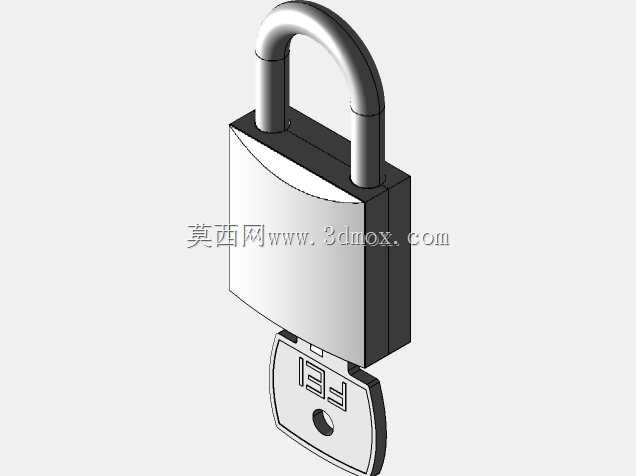

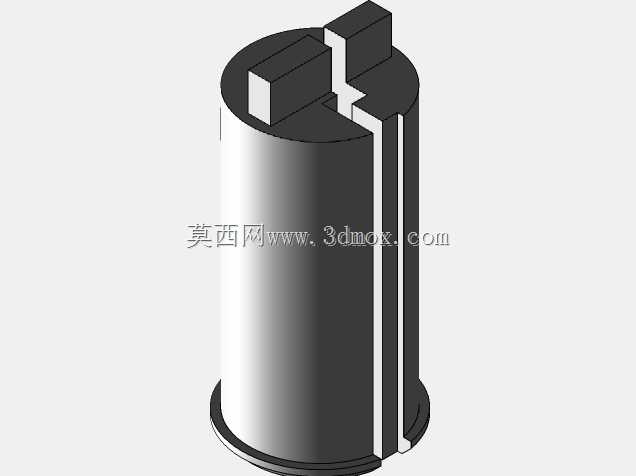

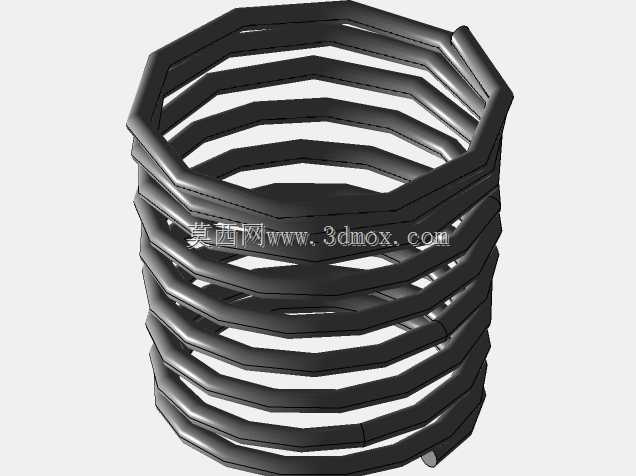

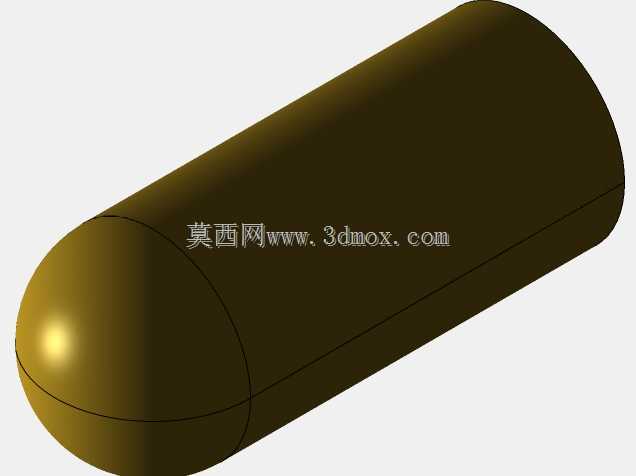

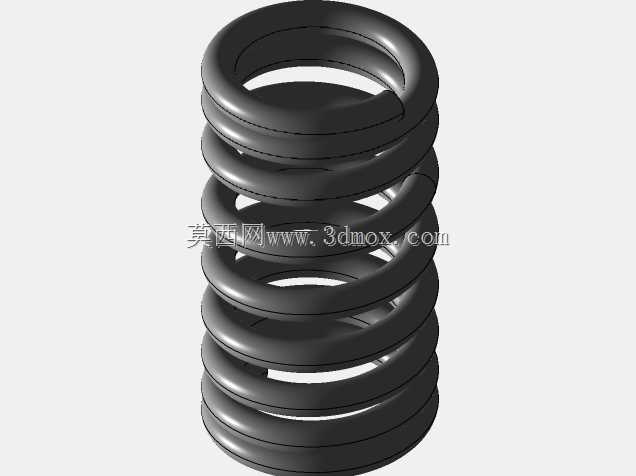

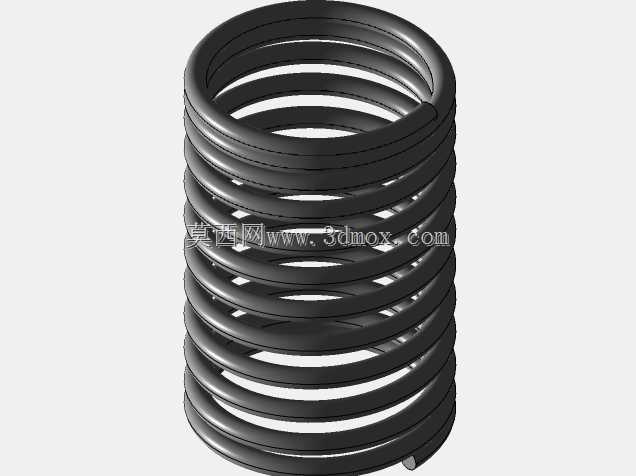

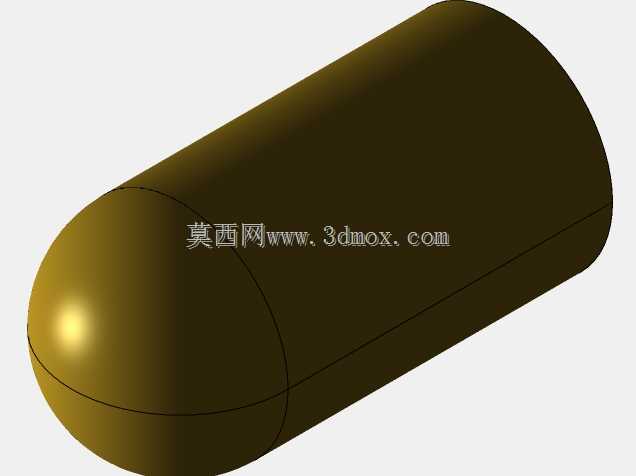

这款挂锁是民用及商用场景中应用极为广泛的防盗锁具，常见于行李箱包、户外储物柜门、仓库栅栏门、自行车临时锁止、工具箱封闭等场景，承担着低频次开启场景下的财物防护作用，是通用五金锁具品类中普及率最高的产品类型之一。从结构设计来看，该挂锁采用经典的弹子锁芯结构，整体由锁梁、锁体外壳、锁芯组件、弹子组、弹簧、卡接销、钥匙等十余个独立零部件装配而成，各部件之间的配合公差经过严谨校核，既保证锁梁开合的顺畅度，也能避免非原配钥匙的异物插入后误开启。锁体外壳采用一体化压铸成型的结构思路，内部预留了锁芯安装腔、弹子孔位、锁梁卡接槽、弹簧容纳孔，所有内部结构的安装边界都做了圆角过渡处理，既可以减少装配过程中的应力集中，也能避免长期使用后金属碎屑卡滞内部活动部件。锁梁采用U型弯折的高强度金属结构，两端分别设置环形卡槽与定位柱，其中一端为固定铰接端，另一端为活动锁止端，锁止状态下活动端会被内部横向布置的卡销牢牢卡入卡槽，承受拉力时卡销会将载荷均匀传递到锁体外壳的加厚侧壁上，避免暴力拉扯导致锁体变形脱开。锁芯组件采用多排弹子错位排布的设计思路，每颗弹子都匹配独立的复位弹簧，钥匙插入后齿形会将所有弹子顶推到锁芯与锁壳的分界齐平位置，此时锁芯才可顺利转动带动卡销回缩完成解锁；钥匙拔出后弹簧会将弹子顶入锁芯与锁壳的交错位置，锁芯被完全锁死无法转动，从结构原理上实现防盗功能。外形尺寸方面，该挂锁属于中型通用规格，锁体整体为方正的块状结构，边角做圆弧钝化处理避免刮蹭，锁梁的内空尺寸适配多数常规锁扣的挂接厚度，锁芯孔位于锁体下部，钥匙插拔的行程经过优化，不会出现插入过深或过浅导致的卡滞问题，整体装配完成后所有活动部件的活动间隙控制在合理范围内，既不会因为间隙过大出现晃动松旷，也不会因为间隙过小在温差变化导致金属热胀冷缩时出现开锁卡顿的问题，适配日常户外、室内多场景的使用需求，能够在常规温湿度环境下长期保持稳定的锁止与开启性能。
