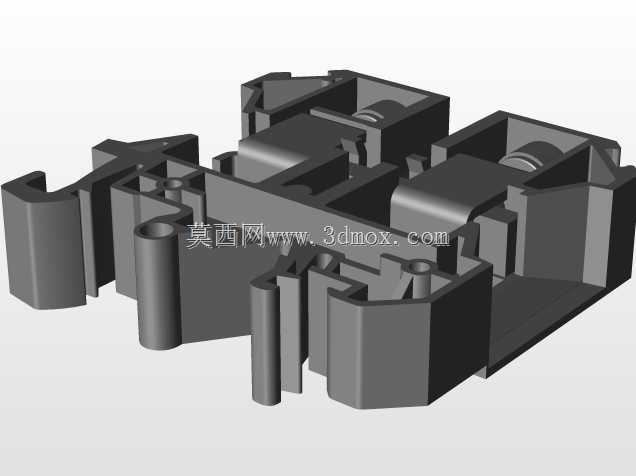

双层组合式导轨接线端子结构设计

　　在低压配电柜体、工业控制柜、现场总线接线盒这类需要密集排布导线连接的场景里，接线端子是承担导线接续、电位分配的核心基础部件，这款双层结构的接线端子，就是针对柜内安装空间紧张、同电位接线点位密集的工况做的优化设计。从实际使用场景来看，常规单层接线端子在排布多回路接线时，需要占用更多导轨长度，柜内纵深或宽度不足的情况下，往往要额外增设接线排或者扩展安装导轨，既增加布线复杂度，也抬高了柜体整体物料成本，这款双层结构的端子将两个独立接线位沿垂直方向叠放，在相同导轨安装宽度下，接线容量直接提升一倍，非常适合PLC控制柜IO点位密集、小型分布式接线盒内部空间局促的使用场景。从功能特性上看，这款端子采用螺钉压接的接线结构，

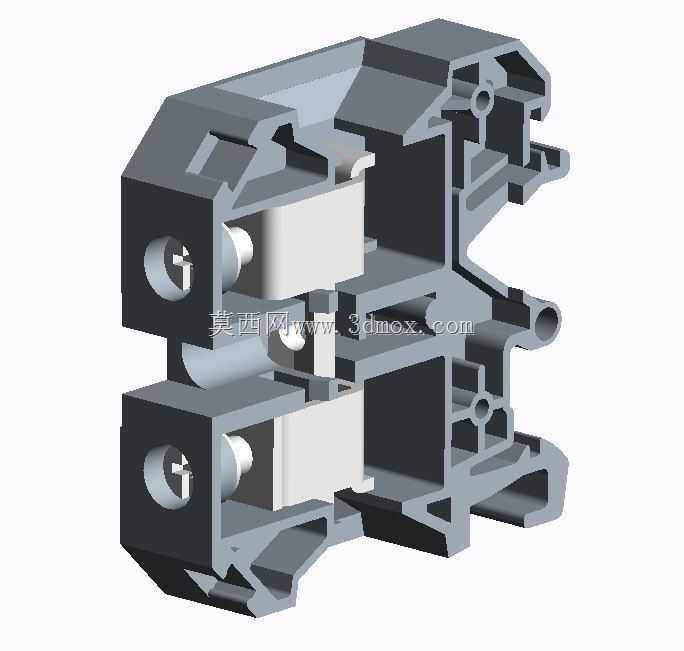

　　压接腔内部设置了防滑脱的压线弹片，当螺钉拧紧时，弹片会均匀包裹导线线芯，避免单股硬线压接过紧时出现线芯断裂、多股软线压接时出现散丝脱出的问题，同时端子的导电件采用高导电率的铜基材质镀锡处理，既降低接触电阻减少长期通电的发热损耗，也能抵御工业现场常见的潮湿、盐雾侵蚀，避免接触面氧化导致的接触不良。端子的绝缘基座采用阻燃级工程塑料注塑成型，材料具备UL94-V0级阻燃性能，即使相邻回路出现短时过载打火，也不会引燃基座造成火情蔓延，同时绝缘材料的抗冲击性能足够，在现场施工拧动接线螺钉时，不会因为施加的扭矩过大导致基座开裂。从设计思路上拆解，这款端子的上下两层接线单元采用独立的绝缘隔腔设计，两层之间设置了完整的绝缘隔断筋，

　　完全避免上下层导线意外触碰造成的短路风险，端子的导轨卡扣采用弹性卡接结构，安装时只需要将端子对齐标准DIN导轨按压即可卡紧，拆卸时用一字螺丝刀撬动卡扣尾部的解锁位就能轻松取下，不需要额外的紧固件，批量排布安装时效率很高。相邻端子拼接时，侧面设置的定位凸台和凹槽可以自动对齐，保证整排端子安装后整齐无错位，拼接缝隙均匀，不会出现相邻端子歪斜导致的接线空间不足问题。端子的进线端设置了喇叭口导向结构，现场穿线时不需要刻意对准狭小的压接腔，导线顺着喇叭口就能顺利进入压接位置，降低现场施工的穿线难度，尤其是多股软线压接时，不会出现线丝被基座边缘刮散的问题。从安装边界尺寸来看，这款端子适配标准35mm宽度的DIN电气安装导轨，

　　单个端子的导轨占用宽度为16mm规格，对应16平方及以下线径的铜导线压接需求，垂直方向的总高度控制在常规柜内布线的安全距离范围内，安装后端子顶部距离柜内盖板的安全间隙满足低压配电的绝缘距离要求，不需要额外预留过多的顶部空间。端子的接线螺钉采用标准十字槽设计，适配现场施工常用的十字螺丝刀，螺钉表面做了防锈镀层处理，长期使用后不会因为锈蚀导致拧动打滑，方便后期运维时的线路调整与检修。在实际选型使用时，这类双层端子常被用在电机控制回路的进出线接线、传感器信号的集中转接、柜内跨柜连线的端子排排布中，相比单层端子可以减少近一半的导轨占用长度，让柜内布线更加紧凑，同时两层接线位的标识区域独立，可以分别粘贴线号标识，后期查线时不会出现上下层点位混淆的问题。端子的导电件之间的连接采用一体化冲压成型结构，没有额外的铆接接点，避免长期使用后铆接点松动导致的接触电阻升高，大电流通过时的温升控制符合低压电器的相关标准要求，即使在满负荷载流的情况下，端子表面的温升也控制在安全范围内，不会出现过热烫坏导线绝缘层的问题。绝缘基座的表面做了防滑纹理设计，施工人员手持端子排布时不容易打滑，拼接操作更顺手，端子尾部的测试点预留了标准探针插入位，后期运维检测回路通断、测量电压时，不需要拆开接线就能直接插入测试探针，大幅提升检修效率。
