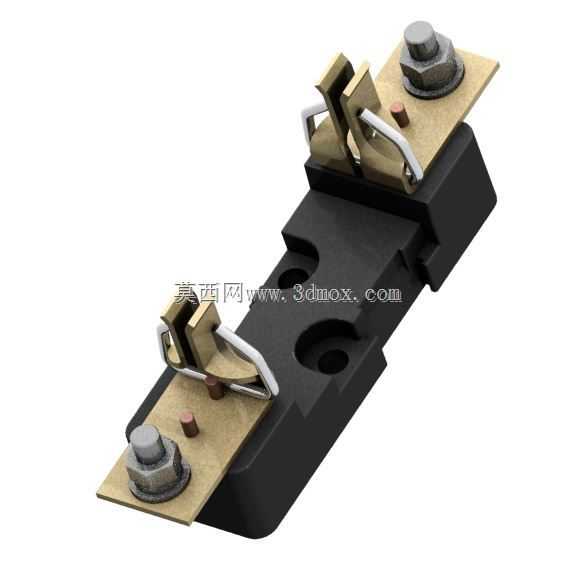

NH1规格熔断器配套安装底座结构

　　采用导电性能优异的铜质基材冲压成型，表面做镀覆处理来降低接触电阻、提升抗氧化能力，夹件的弹性结构经过反复校核，既能保证熔断体插入后有足够的接触压力，避免长期运行出现接触不良、发热打火的问题，又不会因为夹持力过大导致更换熔断体时操作费力。夹件外侧的金属压片是用来辅助固定夹件位置的，通过螺栓锁紧在底座的嵌装螺母上，保证载流件不会因为多次插拔熔断体出现移位。底座两端的接线端子采用螺栓压紧结构，适配对应线径的铜质电缆接入，螺栓下方配套平垫与防松垫圈，避免设备运行过程中受振动影响出现接线松动，端子的安装位置预留了足够的接线操作空间，方便现场施工时用工具完成锁紧作业。底座上的两个安装孔是用来将整个底座固定在安装梁或者柜内安装板上的，这款NH1规格熔断器配套底座，是低压配电回路里做过载、短路保护的核心承载部件，日常在工业控制柜、低压进线柜、电机保护回路、楼宇配电分支回路里都能见到它的身影，核心作用是给对应规格的熔断体提供稳定的安装定位、可靠的电气连接，同时在熔断体分断故障电流时提供足够的绝缘支撑，避免带电部件外露引发安全隐患。从结构设计来看，底座主体采用绝缘耐温的工程材质一体成型，这种材质选型首先要满足长期载流工况下的耐热要求，毕竟回路满负载运行时，载流件的温升会传导到底座本体上，材质需要在长期高温环境下不发生形变、绝缘性能不衰减，同时还要具备一定的抗冲击强度，避免安装、运维过程中受外力出现开裂。底座上的两个载流夹件是核心功能部件，

　　孔位的间距符合对应规格熔断器底座的通用安装尺寸要求，安装孔做了沉台设计，锁紧螺栓的头部不会凸出于底座表面，避免和其他部件产生干涉。底座的绝缘基座上设计了对应的卡槽结构，除了固定载流夹件之外，还能在熔断体插入后形成一定的隔弧空间，当回路出现短路故障、熔断体分断产生电弧时，基座的结构能够限制电弧外溢，避免引发相间短路。从安装边界来看，这款底座的整体外形尺寸适配NH1规格熔断体的安装要求，安装后整体高度不会超出低压柜内常规的元件安装安全距离，相邻底座并排安装时的间距也符合配电设备的安全间隙要求，不会出现不同回路之间的电气安全距离不足的问题。在实际选型应用中，这类底座需要和对应额定电流、分断能力的NH1熔断体配套使用，

　　不能混用其他规格的熔断体，避免出现夹持不匹配、接触电阻过大的问题；现场安装时需要先确认底座的安装面平整，避免锁紧安装螺栓时底座受外力出现形变，导致载流夹件对位偏移，影响熔断体的正常插拔和接触可靠性。接线作业时需要将接入的电缆端头做烫锡或者压接冷压端子处理，避免多股铜线散丝接触到其他带电部位，螺栓锁紧的扭矩要符合对应规格接线端子的要求，扭矩过小会导致接触电阻过大发热，扭矩过大则可能导致底座的绝缘嵌件滑丝损坏。日常运维过程中，更换熔断体时需要先断开回路电源，确认无电后再拔出损坏的熔断体，同时检查底座载流夹件的表面是否有氧化、烧蚀的痕迹，如果夹件出现弹性下降、表面烧损严重的情况，需要及时更换底座，避免后续运行出现过热故障。

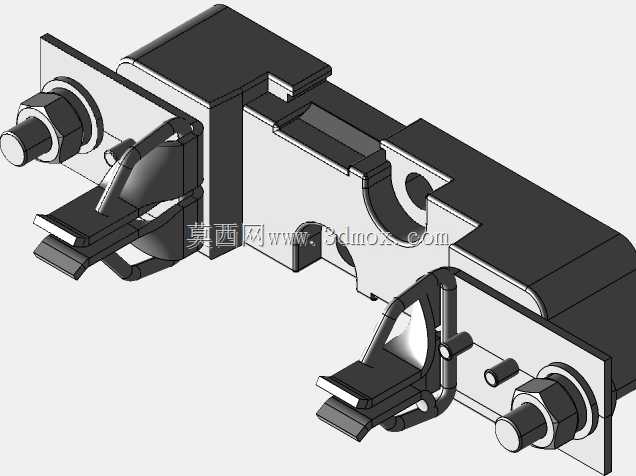

　　这款底座的结构设计充分考虑了现场安装、运维的操作便利性，载流夹件的开口导向角度做了优化，熔断体插入时能够顺利对位，不需要额外调整夹件位置；绝缘基座的表面做了防滑的纹理设计，运维人员插拔熔断体时手部不容易打滑。底座上的定位凸台能够保证熔断体插入后位置准确，不会出现偏斜导致的接触不良，夹件上的弹性卡簧能够持续提供稳定的夹持力，即使在长期受热、振动的工况下，也能保持接触压力稳定，降低接触发热的故障概率。从三维建模的角度来看，这类电气元件的建模需要重点关注载流件的配合尺寸，尤其是夹件的开口尺寸、弹性形变范围，还有安装孔的位置精度、接线端子的空间尺寸，这些尺寸直接影响后续装配时的干涉检查、安装模拟的准确性，建模时需要还原绝缘基座的倒角、卡槽细节，还有金属件的镀层质感、螺栓的标准件规格，保证模型能够直接用于配电设备的布局设计、装配模拟，给结构设计人员做柜内元件排布、安全距离校验提供准确的模型参考。
