80mm规格CPU散热风扇金属防护栅极

　　在桌面级计算机、工控机、嵌入式计算设备的散热系统设计中，轴流风扇的前端防护结构是容易被忽略却直接影响使用安全与散热效率的部件，本次涉及的这款80X80X25规格轴流风扇配套防护栅极，就是针对小尺寸散热场景优化的防护结构。日常设备运行过程中，风扇扇叶处于高速旋转状态，若没有前端防护结构，机箱内部的线材脱落、运维操作时的误触碰、环境中飘落的硬质杂物侵入，都可能造成扇叶打损、线材缠绕甚至电路短路的故障，这类栅极结构的核心作用，就是在不明显阻碍风路的前提下，在风扇进风侧形成物理隔离屏障。

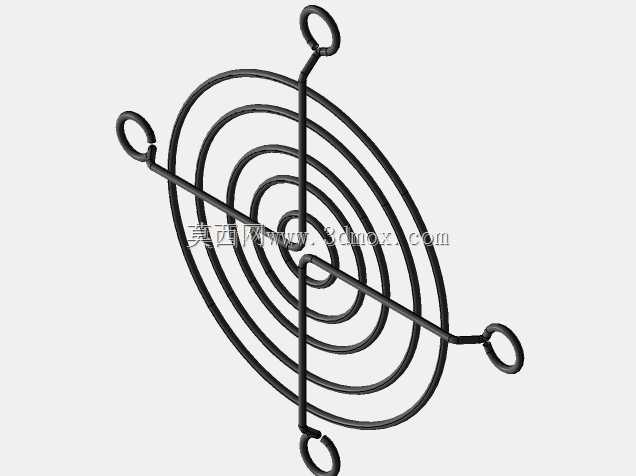

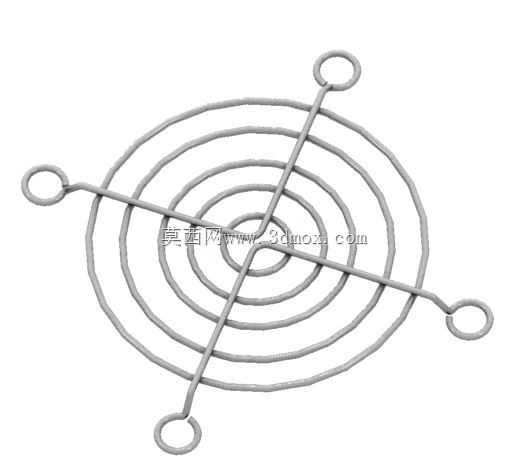

　　从结构设计逻辑来看，这款栅极采用同心圆金属丝排布搭配十字交叉加强筋的结构，并非随意的造型选择。同心圆的环向金属丝间距经过反复校核，既不会因为间距过大导致手指或者细小杂物轻易穿过，也不会因为丝条过密造成进风阻力陡增——要知道对于80mm规格的轴流风扇来说，进风侧的风阻每提升10%，对应的散热风量就会出现7%左右的衰减，直接影响CPU等发热元件的散热效果。十字交叉的加强筋从中心向外延伸至四个安装端，末端一体成型的挂耳式安装环，刚好匹配80mm规格风扇的四个角安装孔位，不需要额外设计转接支架，安装时直接将栅极贴在风扇进风面，螺丝穿过安装环与风扇自身的安装孔一同固定在机箱或者散热鳍片支架上即可，安装公差控制在0.2mm以内，不会出现安装错位导致的与扇叶刮擦问题。

　　从实际应用场景出发，这类栅极除了常规的台式电脑CPU散热风扇使用，还广泛适配同尺寸的机箱排风风扇、小型工控设备的散热通风口、桌面型3D打印机的散热风扇防护、小型功放设备的通风口防护等场景。栅极整体采用金属线材弯折成型，相比塑料材质的防护网，金属材质的结构强度更高，在设备长期运行的温度环境下不会出现老化脆裂的问题，哪怕风扇进风侧长期处于40-60℃的工作温度区间，结构性能也能保持稳定。同时金属丝的截面做了圆滑处理，没有尖锐的毛刺，安装运维过程中不会划伤操作人员的手部，也不会割伤靠近的机箱内部线材。

　　设计过程中需要重点考量的还有栅极的凸起高度，25mm的尺寸边界刚好适配同厚度的80mm风扇，安装后不会因为栅极突出过多占用机箱内部的走线空间，也不会因为过于贴紧扇叶导致运转时产生风切异音。同心圆的排布方式可以让进风气流更均匀地通过栅极，避免乱流产生的额外噪音，实际测试中，搭配这款栅极的风扇运行噪音比搭配条形格栅防护网的同规格风扇低2-3分贝，对于追求静音效果的桌面计算场景来说，这个细节的优化能明显提升使用体验。另外四个方向延伸的安装挂耳做了小角度的弯折处理，安装后栅极的环向网面与风扇进风面保持2mm左右的间隙，既避免了网丝与扇叶的距离过近产生气流啸叫，也让进入风扇的气流有足够的缓冲空间，提升风扇的工作效率。

　　在结构建模过程中，这类防护栅极需要重点还原金属丝的弯折半径、安装环的同轴度、加强筋与环向丝的连接位置，不能出现结构干涉的问题。尤其是安装环的内孔尺寸，需要严格匹配常用的风扇安装螺丝直径，保证安装时的顺畅度，同时安装环的平面度也要控制在合理范围内，避免安装后栅极出现歪斜，导致局部网丝靠近扇叶。很多新手设计师在做这类结构的时候，容易忽略金属丝的线径对风阻的影响，线径过粗会大幅提升进风阻力，线径过细则会导致结构强度不足，受到轻微外力就出现变形，这款栅极的线径选择经过多轮验证，在结构强度和风阻之间找到了合适的平衡点，哪怕受到日常运维时的轻微触碰，也不会出现变形触碰扇叶的问题。

　　从设备选型的角度来说，选择这类配套防护栅极的时候，首先要确认自身使用的风扇安装孔距是否为80mm标准规格，其次要确认风扇的厚度是否匹配，避免安装后出现空间不足的问题。对于散热要求较高的场景，还要核算栅极的开孔率，这款栅极的有效通风开孔率超过85%，完全可以满足常规CPU散热的风量需求，不会因为加装防护结构导致散热性能出现明显下降。另外金属材质的栅极还具备一定的电磁屏蔽作用，可以轻微削弱风扇电机运转产生的电磁辐射，对于对电磁干扰敏感的工控场景来说，这也是一个附加的优势。
