DB25针式公头连接器结构设计

　　在工业控制、老旧通讯设备、测试仪器的信号传输链路搭建中，DB25接口的连接器是十分常见的互联部件，很多刚接触设备接线的工程师容易把它和同系列的DB9、DB15接口混淆，实际上它的针脚密度、安装尺寸、承载的信号通道数量都有明确的工程边界。这款针式公头DB25连接器的设计，首先要匹配标准D-SUB接口的防呆结构，金属外壳的D型轮廓本身就是最直观的防呆设计，插装时不需要额外做对位标记，只要顺着D型轮廓推入就能保证所有针脚和母座的插孔精准对齐，不会出现针脚错位顶弯的问题，这在现场施工、设备批量组装的场景下能大幅降低接线失误率。

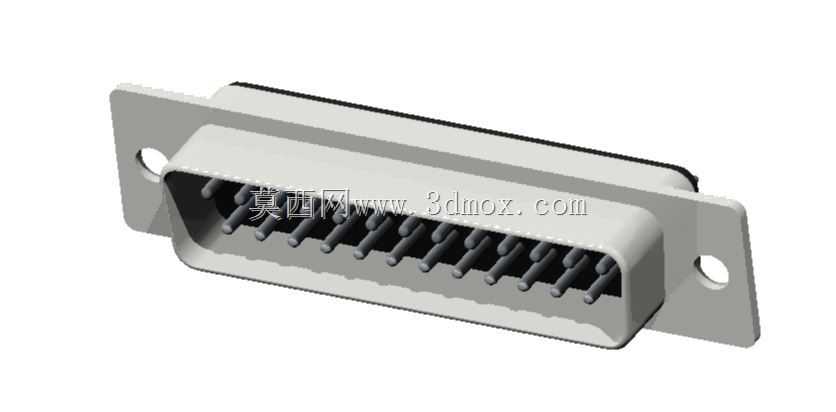

　　从安装边界来看，这款连接器采用的是面板法兰安装形式，两侧带安装固定耳，固定耳上的通孔是标准的M3螺丝安装位，两个安装孔的中心距严格遵循D-SUB25的通用安装规范，不管是嵌入工控机机箱面板、设备侧方的接线挡板，还是转接板的接口位，只要面板开孔按照标准尺寸加工，就能直接适配，不需要额外做安装位的二次修改。连接器主体的金属外壳采用锌合金压铸成型，表面做哑光镀镍处理，一方面能提供足够的结构强度，日常插拔时不会因为外力挤压导致内部针脚移位，另一方面金属外壳能形成连续的电磁屏蔽层，在工业现场有变频器、伺服电机这类强电磁干扰源的环境下，能减少外界电磁噪声对内部传输信号的干扰，保证弱信号传输的稳定性。

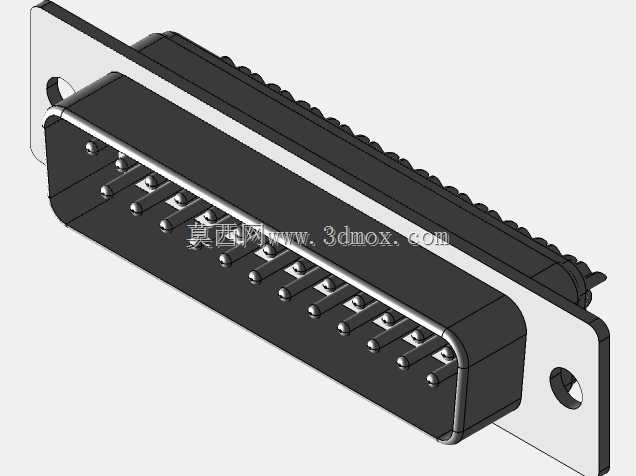

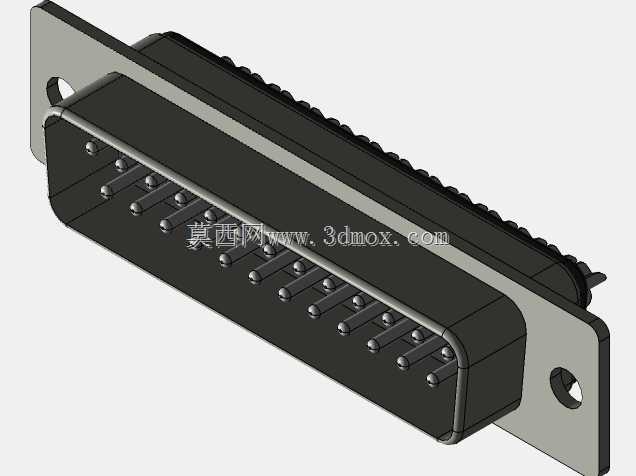

　　内部的接触针采用直插式排布，两排针脚的间距、每根针的伸出长度都有严格公差控制，针体采用黄铜基材表层镀金的工艺，既保证接触时的导电性能，降低接触电阻，也能避免长期使用后针面氧化导致的接触不良。接触针和塑料绝缘基座之间采用过盈压装的固定方式，每根针之间的绝缘隔槽能避免相邻针脚之间出现爬电、短路的问题，绝缘基座选用的是耐温阻燃的工程塑料，在波峰焊接线或者长期通电发热的工况下，不会出现基座变形、针脚松脱的问题。

　　在实际选型使用中，这类DB25连接器常被用来传输并行信号，比如老式打印机的并行数据传输、工业IO板卡的多路开关量信号传输、测试仪器的多通道信号采集接线，部分场景下也会被用来转接RS232的多流信号，它的25个针脚可以根据需求分配信号、电源、接地的不同定义，不需要额外定制接口结构。设计建模的时候，要特别注意插合面的尺寸公差，公头的外壳内轮廓和母座的外轮廓配合间隙要控制在合理范围，间隙过大会导致插合后晃动，接触可靠性下降，间隙过小会导致插拔阻力过大，现场操作困难。另外尾部的接线空间也要留足，不管是采用焊线式还是压接式的接线方式，尾部要能容纳25根导线的弯折半径，避免导线在连接器尾部出现硬折，导致线芯断裂的问题。

　　很多工程师在绘制这类连接器的三维模型时，容易忽略安装耳的倒角、外壳的拔模角度这些细节，实际上这些工艺细节直接影响零件的可制造性，压铸成型的金属外壳如果没有合理的拔模角度，开模生产时会出现脱模困难、外壳表面拉伤的问题，安装耳的边角做倒角处理，既能避免安装时划手，也能减少安装时和面板开孔的干涉。另外针脚的端部要做小圆角处理，插合时能顺利导入母座的插孔内，不会因为针脚端部的毛刺顶坏母座的接触簧片。在设备内部的布局中，这类连接器的安装位置要预留足够的插拔操作空间，一般在连接器的插合方向前方要留出至少50mm的操作空间，方便现场人员插拔接头、拧动固定螺丝，不要把连接器布置在被其他结构件遮挡的位置，否则后期维护接线时会十分不便。
