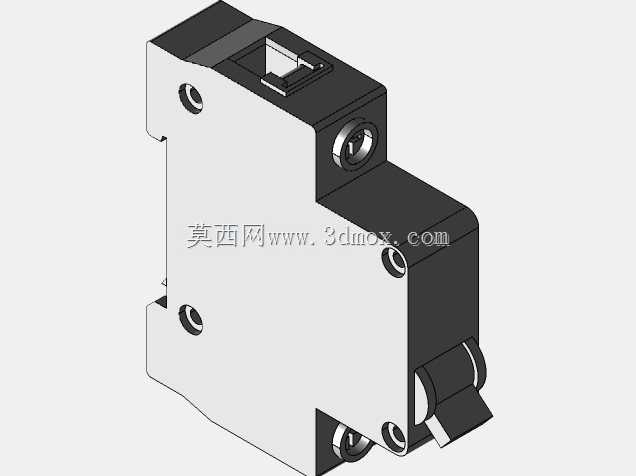

施耐德款微型断路器三维结构设计

　　这款微型断路器的三维结构还原，完全贴合终端配电场景的实际使用需求，日常民用住宅入户配电、写字楼终端回路保护、工业机柜内支路过载短路防护场景中，这类单极微断都是用量最大的基础保护元件，建模过程中优先还原了实际安装与操作的核心结构特征。从实际使用逻辑来看，这类元件的核心功能是在回路出现过载电流时通过双金属片受热形变触发脱扣，短路大电流出现时通过电磁机构瞬时吸合触发脱扣，快速切断回路供电，避免线路过热起火、后端用电设备烧毁的风险，同时自带手动操作拨杆，可作为回路隔离开关使用，满足日常检修断电的操作需求。建模时优先梳理了产品的安装边界条件，这类单极微断采用标准35mmDIN导轨安装结构，背部的卡扣结构完全匹配导轨的截面尺寸，

　　安装时只需将背部卡扣上沿卡在导轨上沿，向下按压即可卡入导轨固定，拆卸时撬动下方卡扣即可快速取下，单极产品的宽度严格遵循18mm模数化尺寸标准，高度与深度尺寸也匹配常规终端配电箱的内空安装尺寸，多极拼装时相邻产品之间无结构干涉，可根据回路极数需求灵活拼接单极、双极、三极、四极的组合结构，完全适配现有配电箱的安装空间要求。外形结构上，外壳采用阻燃PA66材质的典型壁厚设计，所有棱角处都做了R0.5-R1的圆角处理，避免安装操作时划伤操作人员，正面的操作拨杆突出外壳表面3mm左右，拨动手感的行程与阻尼特征都在结构上做了对应还原，拨杆下方的位置预留了标签粘贴区域，方便运维人员标注回路编号。进出线端的接线端子结构采用压线框式设计，

　　适配1-16平方毫米的铜导线接入，端子的紧固螺丝位置做了沉孔设计，拧紧螺丝后螺丝头部不会突出外壳表面，避免相邻回路之间的电气间隙不足引发爬电风险。建模过程中没有做过度的外观美化，所有结构都围绕实际装配与使用逻辑搭建：外壳的上下盖卡扣位置、内部脱扣机构的安装定位柱、接线端子的滑动槽位、灭弧室的安装卡位都做了对应还原，甚至外壳表面的脱模斜度、螺丝孔的沉台结构都按照实际注塑件的工艺要求做了处理，确保模型可直接用于配电盘的布局干涉检查、模拟安装培训等场景。在结构设计思路上，这类模数化电器的核心设计逻辑是在有限的18mm宽度空间内，合理排布操作机构、电磁脱扣器、双金属片、灭弧室、接线端子五大核心部件，

　　既要保证各部件之间的电气绝缘距离满足低压电器的安全标准，又要保证脱扣动作的传动路径顺畅无卡滞，建模时特意还原了各部件之间的装配间隙，比如操作机构的转轴与安装孔之间的转动间隙、双金属片与脱扣推杆之间的触发间隙、电磁衔铁的活动行程都做了符合实际工况的预留，避免模型出现结构干涉不符合实际产品逻辑的问题。对于设备选型与结构设计从业者来说，这个模型可以直接嵌入到配电柜、配电箱的三维装配体中，提前核对不同品牌微断的安装尺寸差异，避免实际装配时出现导轨长度不足、箱门关闭时与操作拨杆干涉、接线空间不足无法弯折导线等常见问题；对于三维建模学习者来说，这个模型可以参考模数化电气元件的结构排布逻辑，理解小空间内多部件协同动作的结构设计思路，掌握注塑外壳的工艺特征建模方法。
