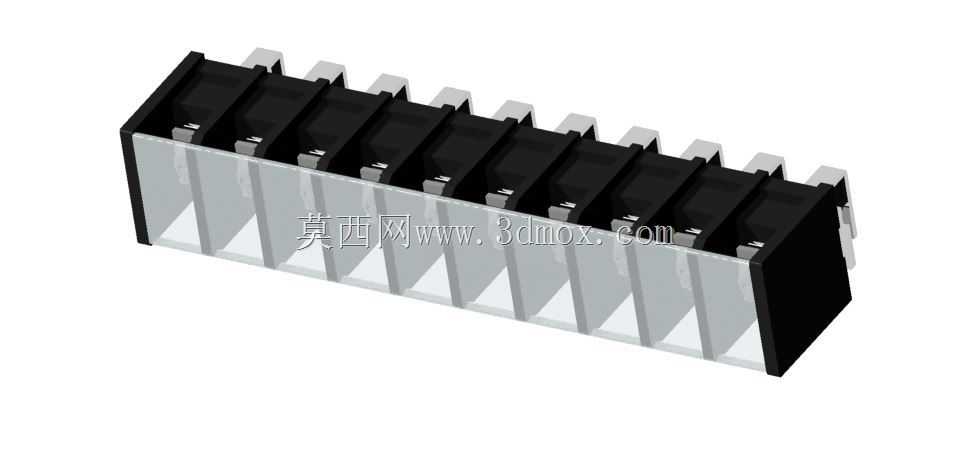

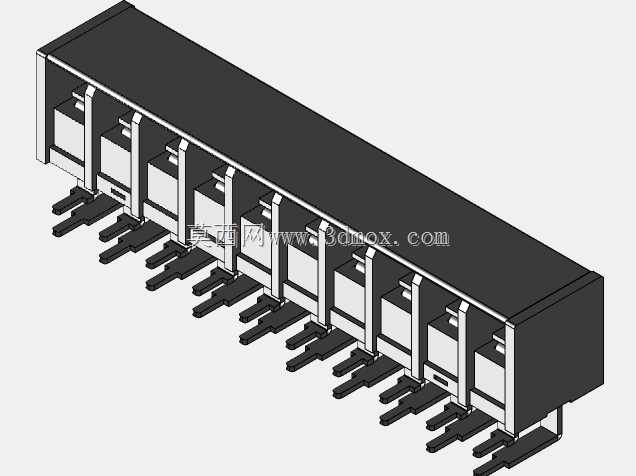

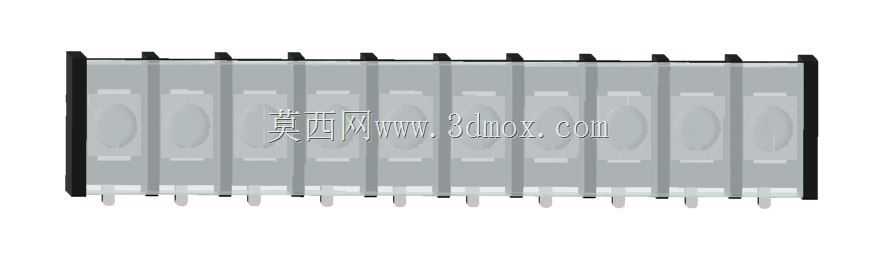

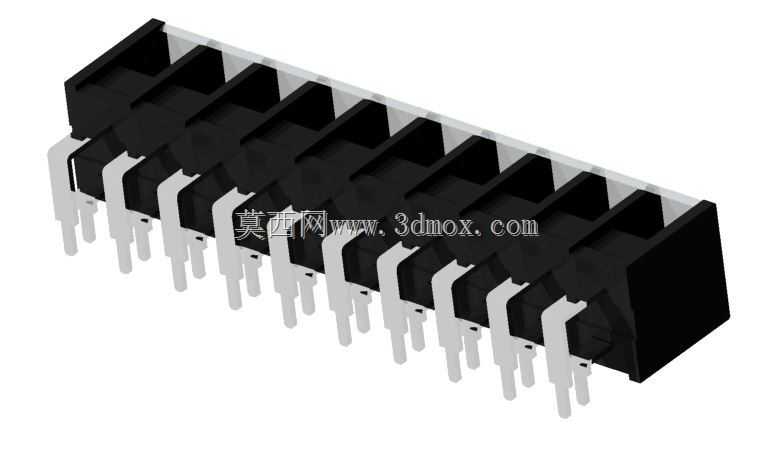

10路90度弯针大电流接线端子屏障结构

项目分类:通用五金配件 发布时间:2021-12-10 ID:447088
  • 10路90度弯针大电流接线端子屏障结构
  • 10路90度弯针大电流接线端子屏障结构
  • 10路90度弯针大电流接线端子屏障结构
  • 10路90度弯针大电流接线端子屏障结构

  在工业控制配电、大功率电源模组、伺服驱动接线、新能源低压配电回路这类需要分路隔离的接线场景里,这类带屏障结构的弯针接线端子是非常常用的互联部件,核心作用是在完成大电流回路导通的同时,通过相邻回路间的物理屏障结构,避免接线过程中多股线丝外露造成的极间短路,也能降低安装运维时工具误触相邻带电端子的安全风险。这款10路规格的端子额定通流能力做到单路40A,90度弯针的结构设计,主要是适配PCB板卧式安装的空间需求,当设备内部PCB到机箱侧壁的垂直空间受限,无法使用直针端子完成垂直接线时,弯针结构可以让接线操作方向平行于PCB板面,大幅压缩接线区域的垂直占用空间,在薄型电源、紧凑型驱动控制器这类对安装厚度有严格限制的设备里,

  这种结构的适配性远高于直针款端子。从结构设计逻辑来看,端子的绝缘基座采用耐温阻燃的工程塑料材质,相邻接线位之间的凸起屏障高度要超过焊针与导线压接后的裸露金属部分高度,屏障的厚度经过爬电距离校核,满足低压电器的绝缘间距要求,避免潮湿、粉尘环境下极间拉弧打火。金属导电部分采用铜合金基材,表面做镀锡处理,兼顾导电性能与抗氧化能力,弯针部分的成型角度控制在90度±1度的公差范围内,针脚的位置度严格匹配PCB焊盘的布局,过波峰焊时不会出现偏位、虚焊的问题,针脚的直径与焊盘孔径的配合间隙控制在0.15-0.2mm之间,既保证插件时的顺畅度,也能让焊锡充分浸润形成可靠的焊点。安装边界方面,端子沿长度方向的10个针脚等距排布,

  整体长度由极数与极间距决定,宽度方向要预留接线操作的手指空间,弯针的折弯半径经过优化,避免折弯处出现应力集中导致针脚断裂,基座上的定位柱与PCB上的定位孔配合,过炉焊接时可以承受锡流的冲击力不会移位。在实际选型应用中,这类端子需要匹配对应线径的冷压端子,导线压接后插入端子的接线腔,通过顶部的锁紧螺丝完成固定,屏障结构可以把每个接线位独立分隔,即使某一路的导线压接存在少量铜丝外露,也不会和相邻回路的导体接触,大幅降低批量装配时的不良率。在三维建模过程中,需要重点关注针脚折弯处的圆角处理、屏障与基座的拔模角度、安装定位柱的尺寸公差,还要模拟实际接线时的扳手操作空间,避免端子安装后相邻部件干涉导致螺丝无法拧紧,

  同时要校核焊针伸出PCB背面的长度,保证过炉焊接时焊锡不会流到端子基座内部造成绝缘失效。这类端子在长期通流的工况下,导电部分的温升是设计校核的重点,建模时可以结合导电截面的面积、接触电阻的参数,模拟额定电流下的温度分布,确保屏障部分的塑料材质不会因为长期高温出现变形、老化,影响绝缘性能。
