标致205GTi发动机飞轮三维结构设计

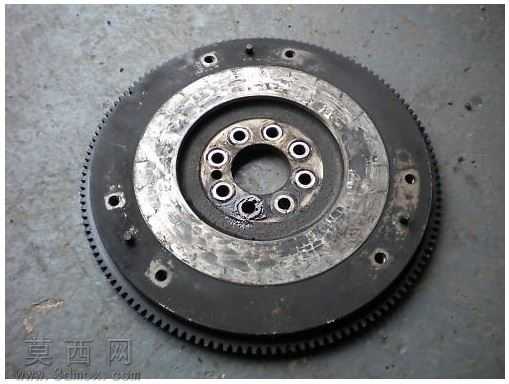

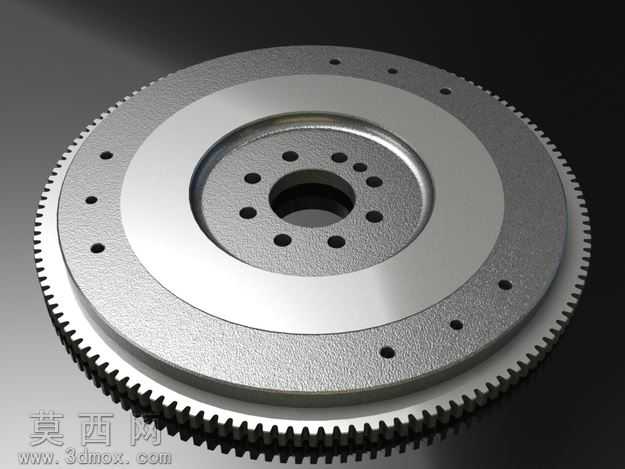

本模型为适配标致205GTi车型XU9JA引擎的飞轮结构，建模过程严格遵循原厂零部件的尺寸参数与装配逻辑，首先通过回转特征构建飞轮的基础盘体结构，精准还原盘体从中心安装区到外缘齿圈的阶梯式厚度变化，中心区域预留与曲轴输出端匹配的定位轴孔，围绕轴孔均匀排布8个螺栓安装孔，孔位的分度圆直径、孔径公差均参考原厂维修手册的参数设定，确保与曲轴法兰的装配精度。盘体中部的减重区域通过拉伸切除特征完成，在保证结构强度的前提下合理去除冗余材料，还原原厂飞轮的动平衡设计逻辑，外缘的启动齿圈采用阵列特征完成齿形建模，每个轮齿的模数、压力角、齿顶高系数均匹配车型启动电机的啮合参数，齿圈与盘体的过盈配合连接结构也通过特征分层清晰呈现。材质渲染阶段，飞轮主体采用球墨铸铁材质表现，通过调整粗糙度、金属度参数还原铸铁件表面细微的磨砂质感与亚光金属光泽，齿圈部分单独赋予调质钢材材质，表面添加细微的切削纹理与使用磨损痕迹，区分齿圈与盘体的不同加工工艺与材质特性。建模过程中对飞轮的安装定位面、摩擦工作面做了平面度的细节处理，摩擦面添加细微的同心圆车削纹理，还原真实机加工的表面特征，所有孔位的边缘均添加符合工艺要求的倒角特征，避免锐边结构，同时还原了原厂飞轮上的动平衡配重标记点细节。整体模型完整还原了该款飞轮的所有结构特征，可用于发动机传动系统的结构展示、装配模拟以及相关改装设计的参考，各特征参数可编辑，能够支持不同场景下的模型调用需求，清晰展现了乘用车发动机飞轮从中心安装结构到外缘启动齿圈的完整设计逻辑，兼顾了结构准确性与视觉表现的真实感。
