法兰式三通手柄球阀工业结构设计

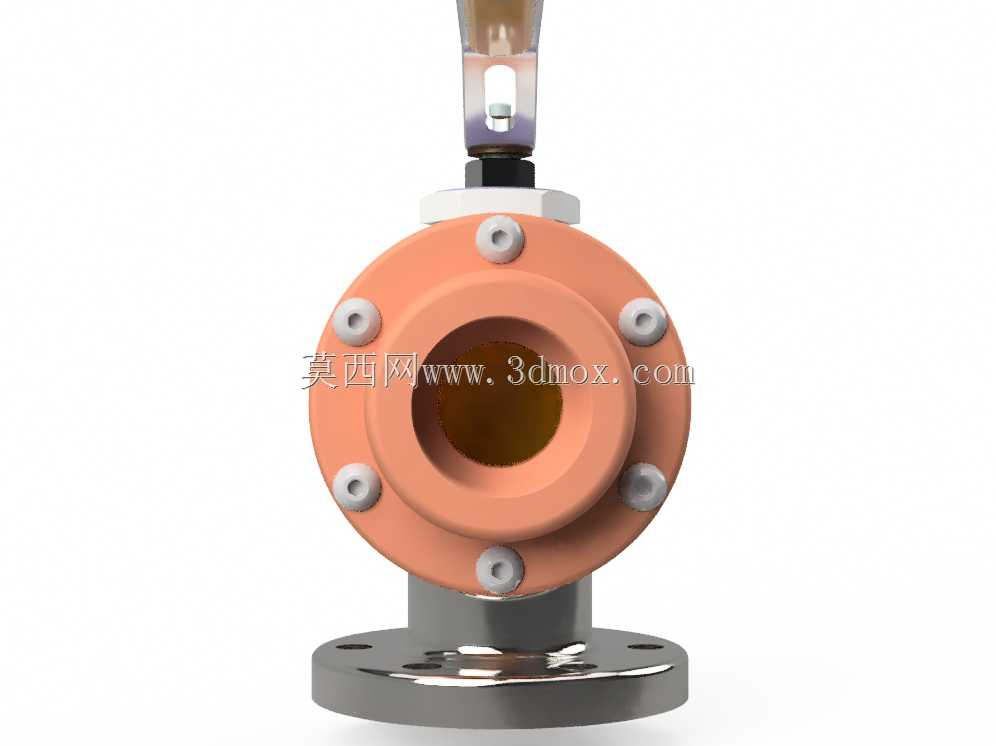

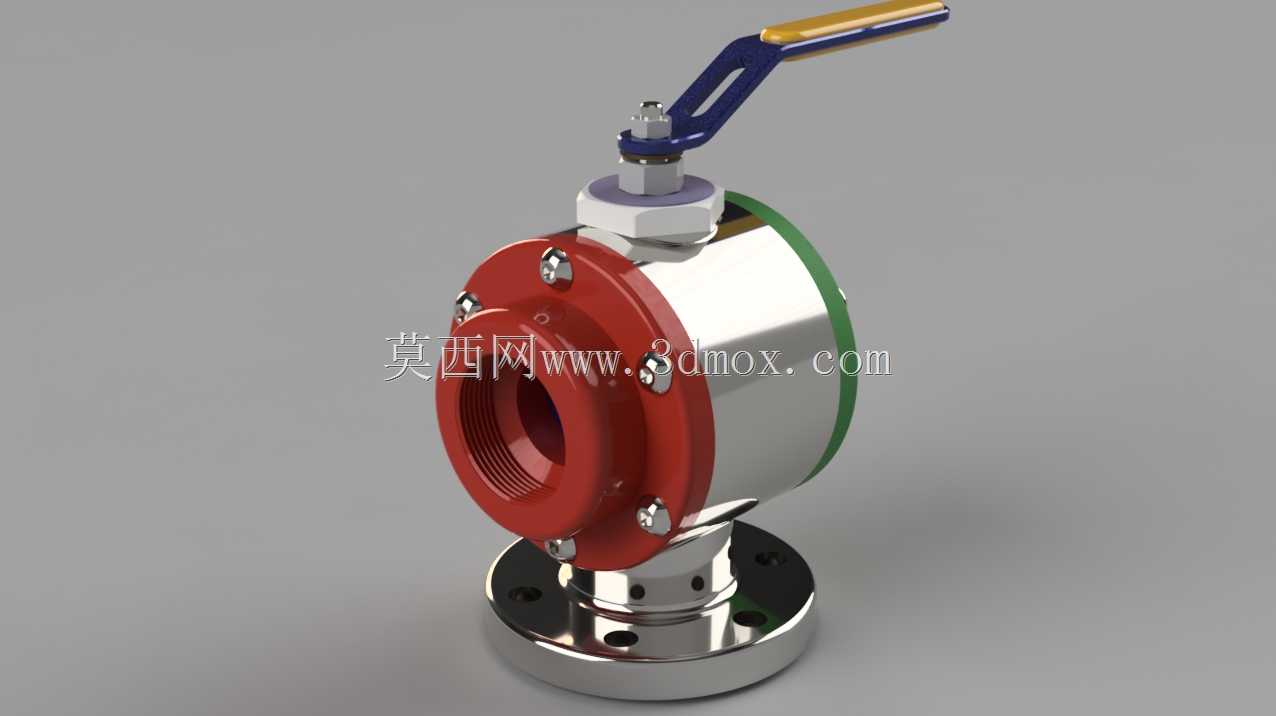

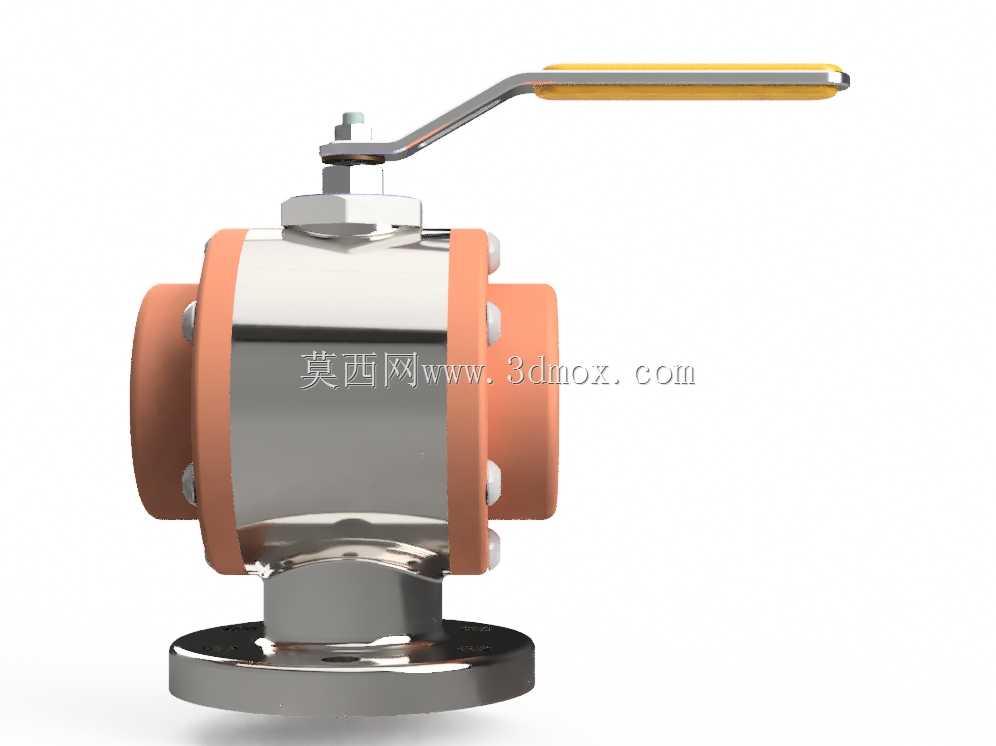

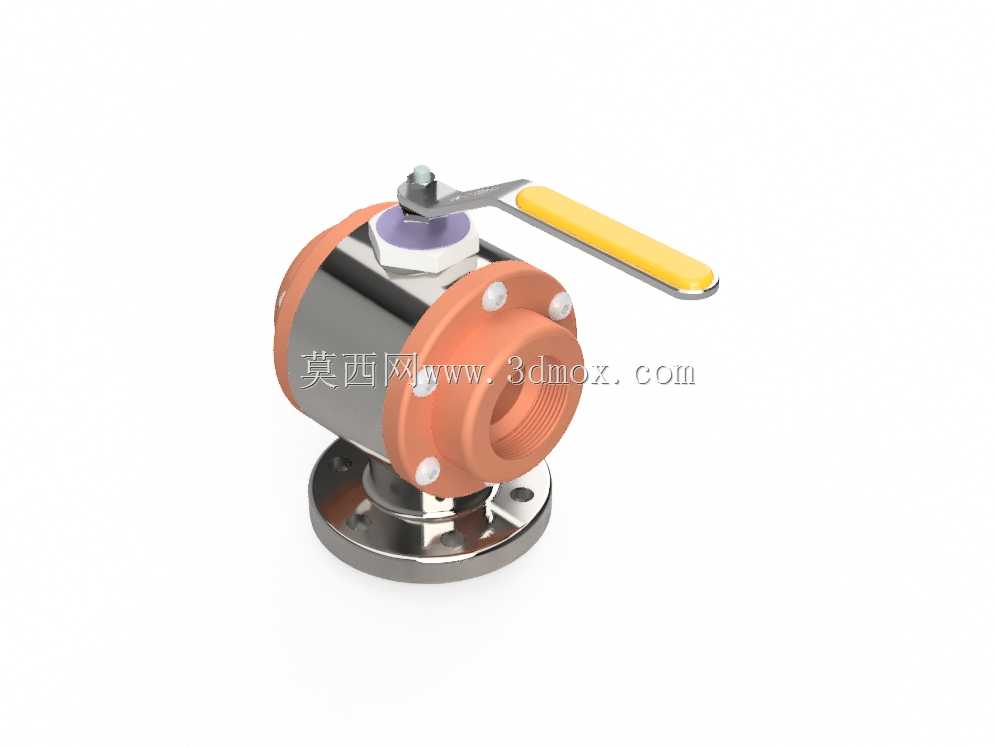

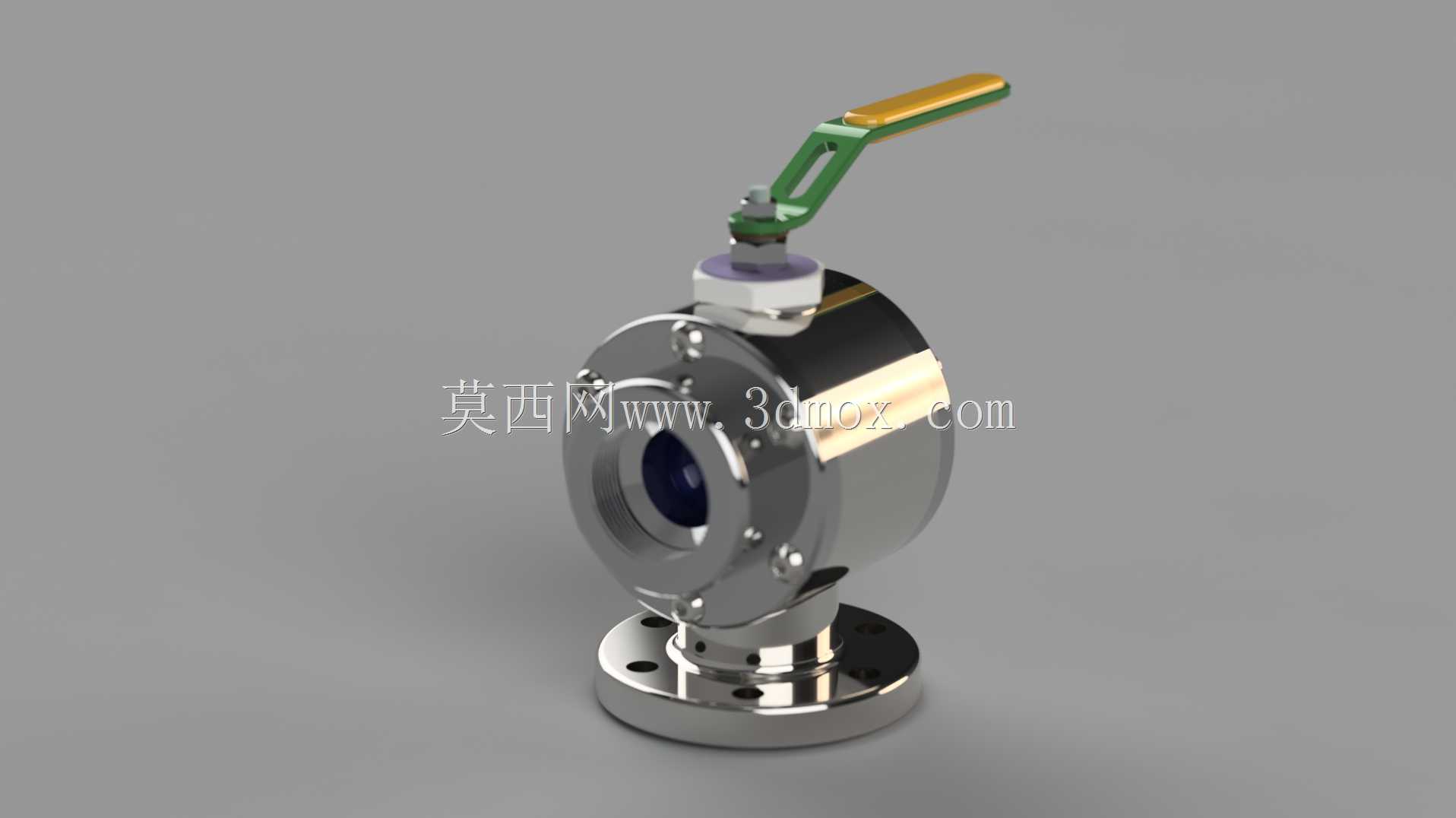

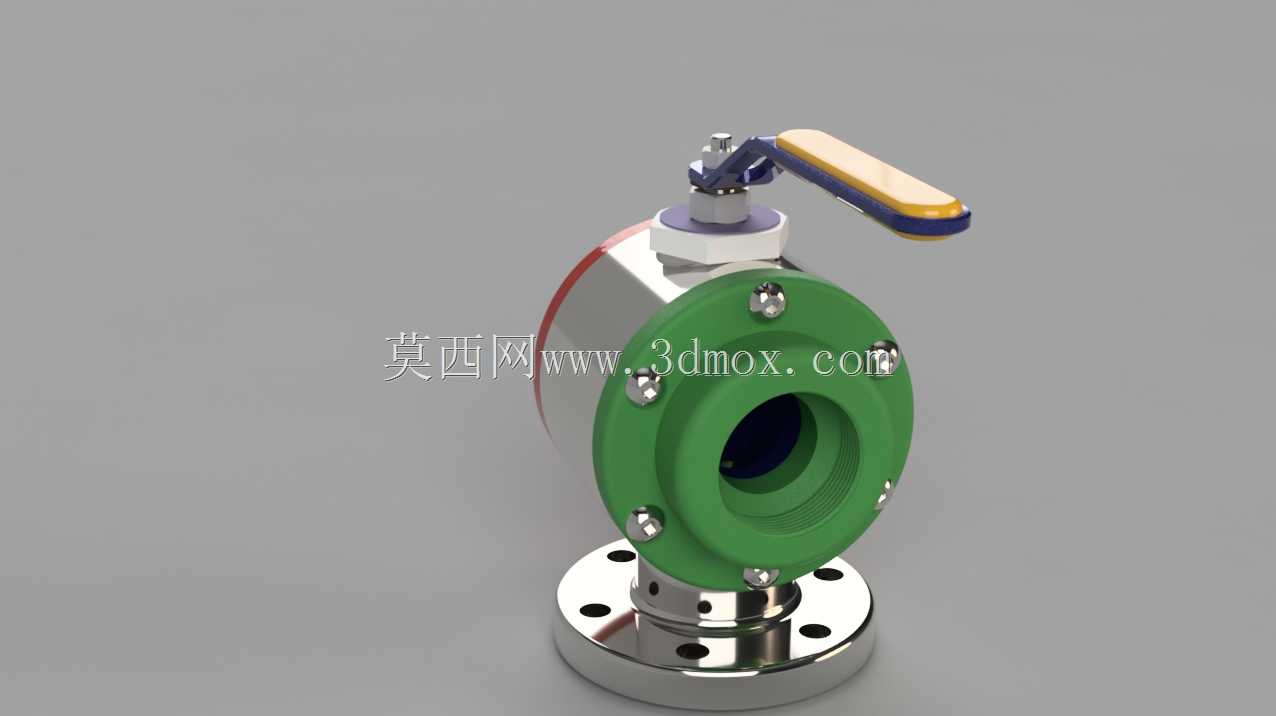

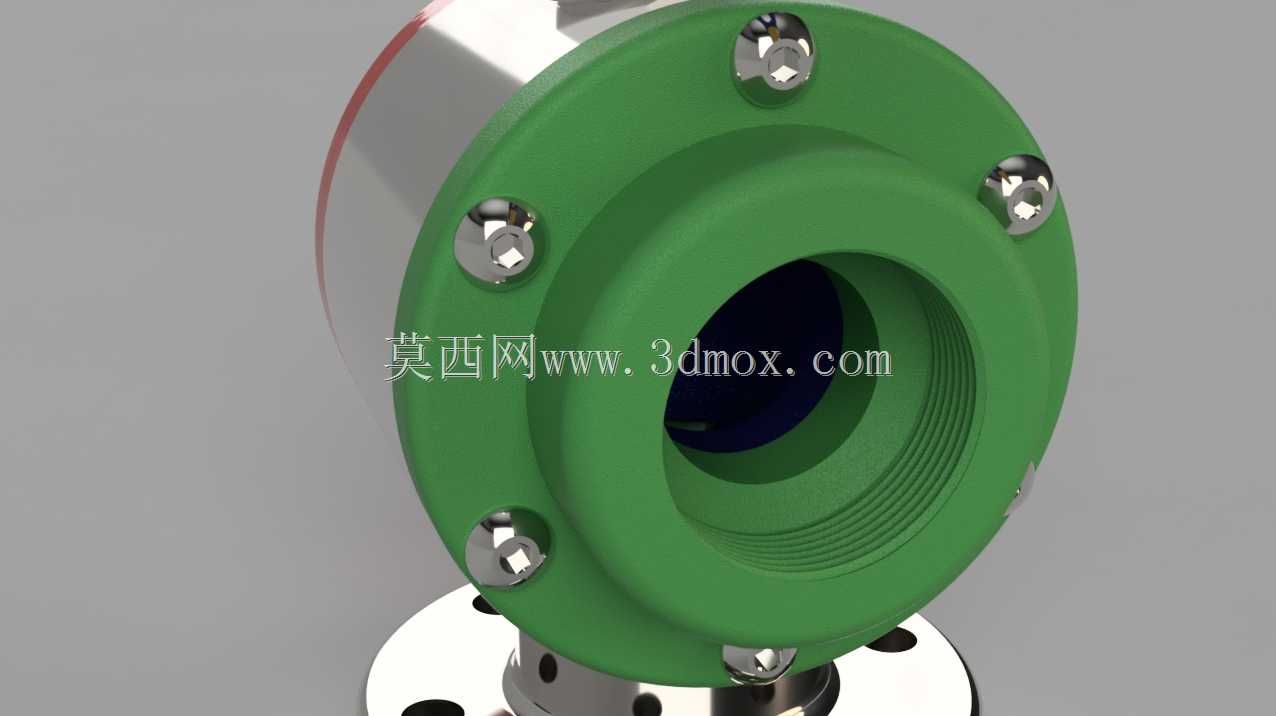

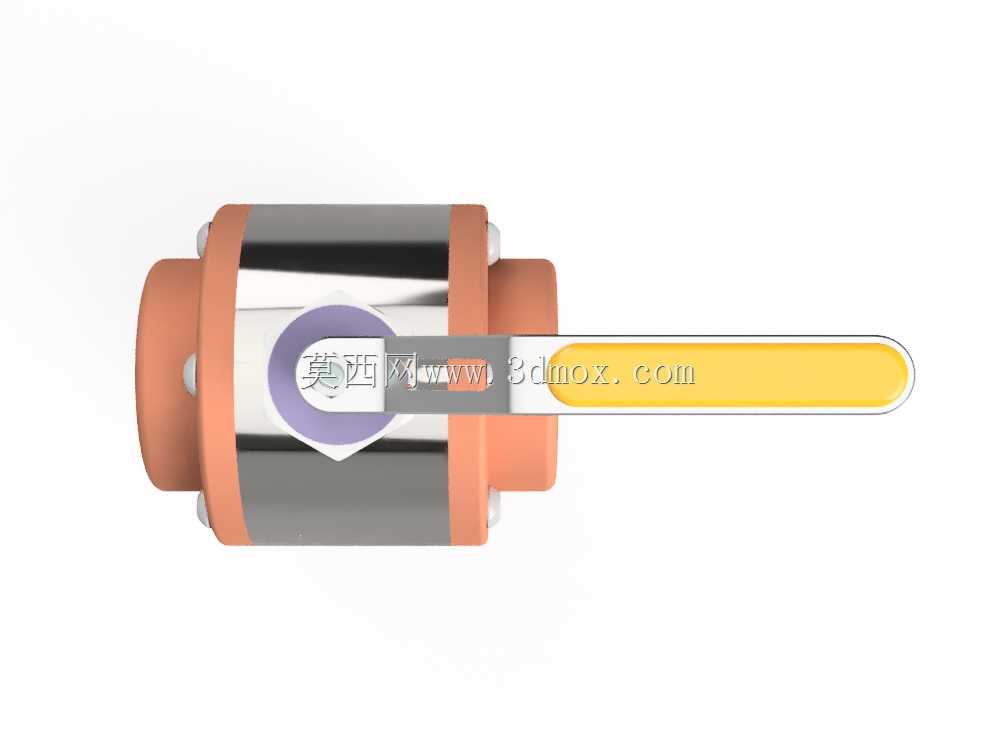

这款三通球阀主要应用于化工、给排水、暖通、油气输送等工业管路系统中，承担流体介质的流向切换、合流与分流功能，可在不改动主管路布局的前提下，实现两条支路的介质通断控制，大幅简化管路排布逻辑，减少管路中额外阀门的布设数量，降低系统整体的泄漏风险点。从实际使用场景来看，该款阀门适配中低压工况下的水、油品、弱腐蚀性流体输送场景，手动操作的结构无需额外配置气动、电动执行机构，适合现场人工值守、操作频次适中的管路节点，比如小型换热站的管路切换、生产车间循环水支路调控、市政供水支路的通断管控等场景都能适配。在功能特性上，这款三通球阀采用浮动式球体密封结构，球体与阀座之间的密封面贴合紧密，手柄转动90度即可完成通路切换，操作力矩小，开关状态直观清晰，手柄的指向直接对应通路的开通方向，现场操作人员可快速识别阀门状态，避免误操作。阀体采用侧装法兰与底部法兰结合的连接结构，侧部法兰用于对接主输送管路，底部法兰可用于支路对接或是排污、检测接口的安装，连接稳固性强，密封承压表现优异，可适配常规工业管路的压力等级要求。在设计思路上，这款模型还原了球阀的核心装配逻辑：顶部的阀杆与手柄通过防松螺母锁紧，阀杆与阀体之间设置密封填料结构，避免介质从阀杆位置泄漏；球体被左右两侧的阀座夹持固定，阀体中法兰位置设置密封垫片，通过周向均匀排布的螺栓锁紧，保证阀体结合面的密封性能；底部的法兰底座既可以作为阀门的安装支撑结构，也可作为第三通路的连接端，实现三通路的流体导通控制。从安装边界来看，该阀门的侧部法兰为标准法兰连接尺寸，安装时需预留足够的手柄转动空间，保证手柄可完成90度全行程转动无遮挡；底部法兰的安装孔位符合常规管路对接标准，安装时需保证对接法兰的密封面平整，垫片居中放置，螺栓对角均匀锁紧，避免因受力不均导致的密封失效；阀门整体的轴向与径向尺寸适配常规工业管路的安装间距，无需对现有管路进行大规模改动即可完成替换安装，适配性较强。
