英思维液胀式电动温控恒温器结构

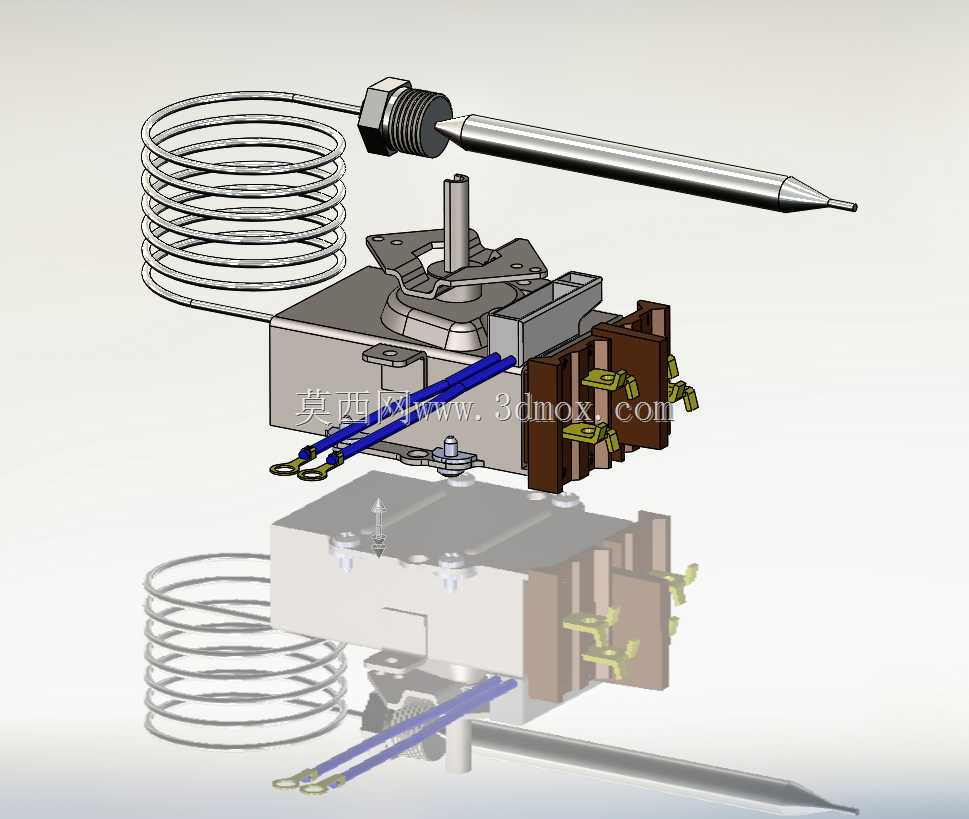

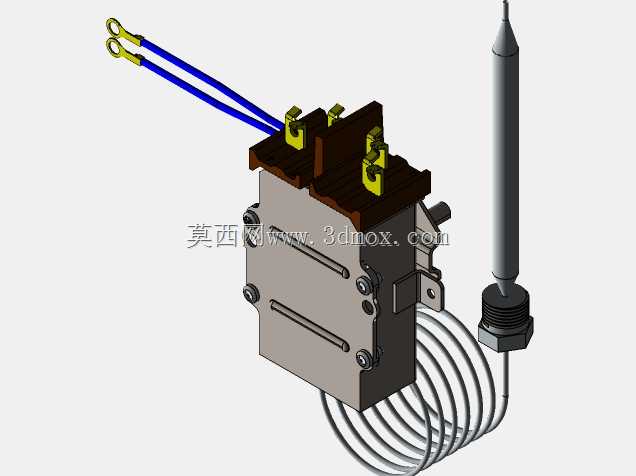

这款液胀式温控恒温器是民用与工业温控场景中应用极广的机械式温控核心元件，常见于商用电开水器、商用烤箱、暖风机、电采暖设备、工业小型加热机组、制冷温控回路等需要精准通断控温的电气设备中，作为回路的温度感知与通断执行部件，无需外接控制电源即可依靠感温介质的物理形变完成回路通断控制，可靠性远高于普通电子式温控方案，在高湿、强电磁干扰的复杂工况下依然能保持稳定的控温表现。该款恒温器额定通断能力适配30安培交流负载，可直接承载277伏交流电压下的加热类负载通断，无需额外搭配中间继电器即可直接驱动中小功率加热管，大幅简化配套设备的电气回路设计，降低整机的元件成本与接线复杂度。产品采用经典的液胀式温控原理，前端细长探针式感温头可直接插入被测介质腔体或贴合被控温表面，通过螺旋状的毛细导压管将感温介质受热产生的压力变化传导至主体腔室内的膜片机构，将压力位移转化为触点的通断动作，顶部的调节轴可通过配套旋钮设定动作温度阈值，调整过程中通过改变膜片的预紧压力改变动作触发的温度点，实现宽范围的温度设定调节。主体结构采用耐高温阻燃电木基座搭配金属冲压支架，触点部分采用带灭弧结构的银合金触点，可耐受大电流通断时的电弧烧蚀，延长产品的使用寿命，接线端采用快插式接线端子，适配常规6.3mm规格的插簧接线，现场装配无需螺丝锁紧，可大幅提升生产线的装配效率。设计过程中充分考虑了不同安装场景的适配性，感温探针长度、毛细导管长度可根据配套设备的安装距离灵活调整，主体部分预留两个标准安装孔位，可通过螺丝直接固定在设备的钣金支架或电气安装板上，调节轴的伸出长度适配常规设备面板的安装厚度，可直接穿过面板搭配温控旋钮完成外露调节，安装边界紧凑，主体部分占用安装空间极小，可适配各类内部空间局促的小型加热、制冷设备的内部布局。感温探针采用密封式不锈钢结构，可耐受一定程度的液体浸泡与腐蚀环境，毛细导管采用柔性金属护套，可根据安装走向自由弯曲定型，不会因弯折导致内部导压通道堵塞失效，整体结构无复杂电子元件，抗振动、抗冲击性能优异，在移动类加热设备、车载温控设备上也能稳定工作。
