DN50PN40对夹式止回阀工业结构设计

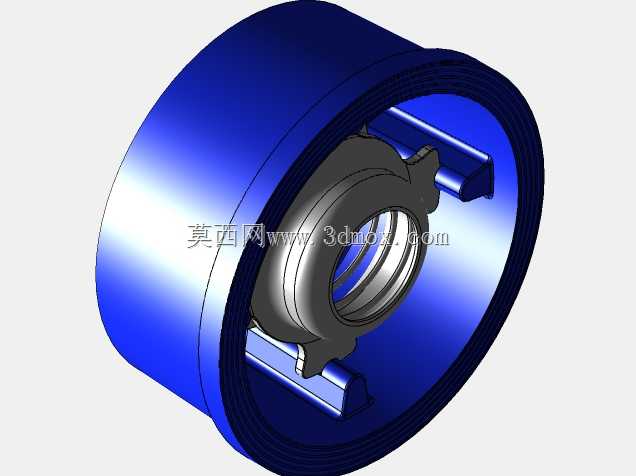

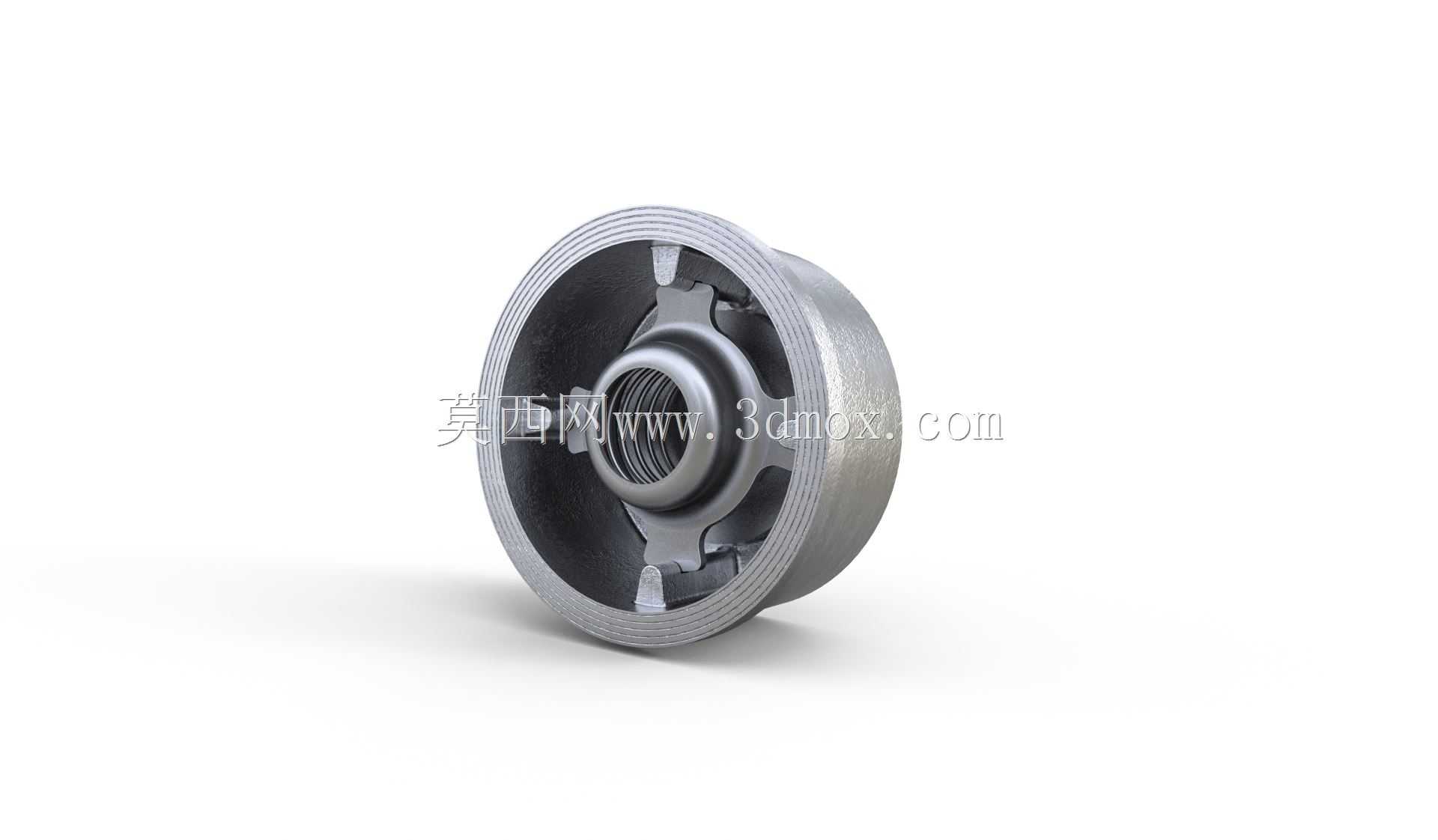

这款对夹式止回阀是工业流体管路系统中的核心控制部件，主要依靠介质自身流动产生的作用力自动实现阀瓣的启闭动作，核心作用是阻止管路内的介质逆向流动，避免因介质倒流引发的设备损坏、介质回流污染、水锤冲击破坏等工程问题，广泛应用在给排水管网、暖通空调循环系统、石油化工输送管线、消防供水系统、压缩空气管路等各类需要控制介质单向流动的工业场景中。在实际工况应用里，这类对夹结构的止回阀适配PN40压力等级的管路系统，公称通径为DN50，既可以安装在水平敷设的管段上，也可适配垂直走向的上行介质管段安装，安装时无需额外配置法兰转接件，直接夹持在两片管路法兰之间即可完成固定，相比传统法兰式止回阀，整体结构长度更短，占用的管路安装空间更小，能有效压缩管路系统的整体布局尺寸，尤其适合安装空间局促的紧凑型管路设计场景。从产品功能设计逻辑来看，这款止回阀采用了对夹薄型结构设计，阀体整体采用圆盘式外形轮廓，内部集成了多爪式阀瓣导向支撑结构，阀瓣围绕中心定位结构做短行程启闭动作，介质正向流动时，流体压力推动阀瓣克服复位作用力开启，介质可顺畅从阀体内腔通过，流道设计采用平滑过渡结构，尽可能降低介质流经时的阻力损失，减少管路系统的输送能耗；当介质出现逆向流动趋势时，反向介质压力配合复位结构的作用力会快速推动阀瓣贴合密封面，瞬间截断介质通路，实现可靠的止回密封，避免介质倒流。在外形尺寸与安装边界设计上，这款止回阀的外轮廓直径适配DN50通径对应的标准法兰安装尺寸，阀体厚度符合对夹式阀门的紧凑设计规范，两端密封面可直接对接法兰的密封垫片，安装时只需保证阀体与管路法兰同轴度，穿入配套螺栓均匀紧固即可完成装配，无需额外调整安装角度，内部的导向爪结构既可以对阀瓣的运动行程做精准限位，避免阀瓣开启时出现偏移卡滞，也能在阀瓣关闭时提供均匀的支撑力，保证密封面受力均匀，提升长期使用的密封可靠性，整体金属材质的阀体结构可耐受管路内的常规压力冲击，适配多数工业流体介质的输送工况需求。
