法兰式管道角度补偿金属膨胀节

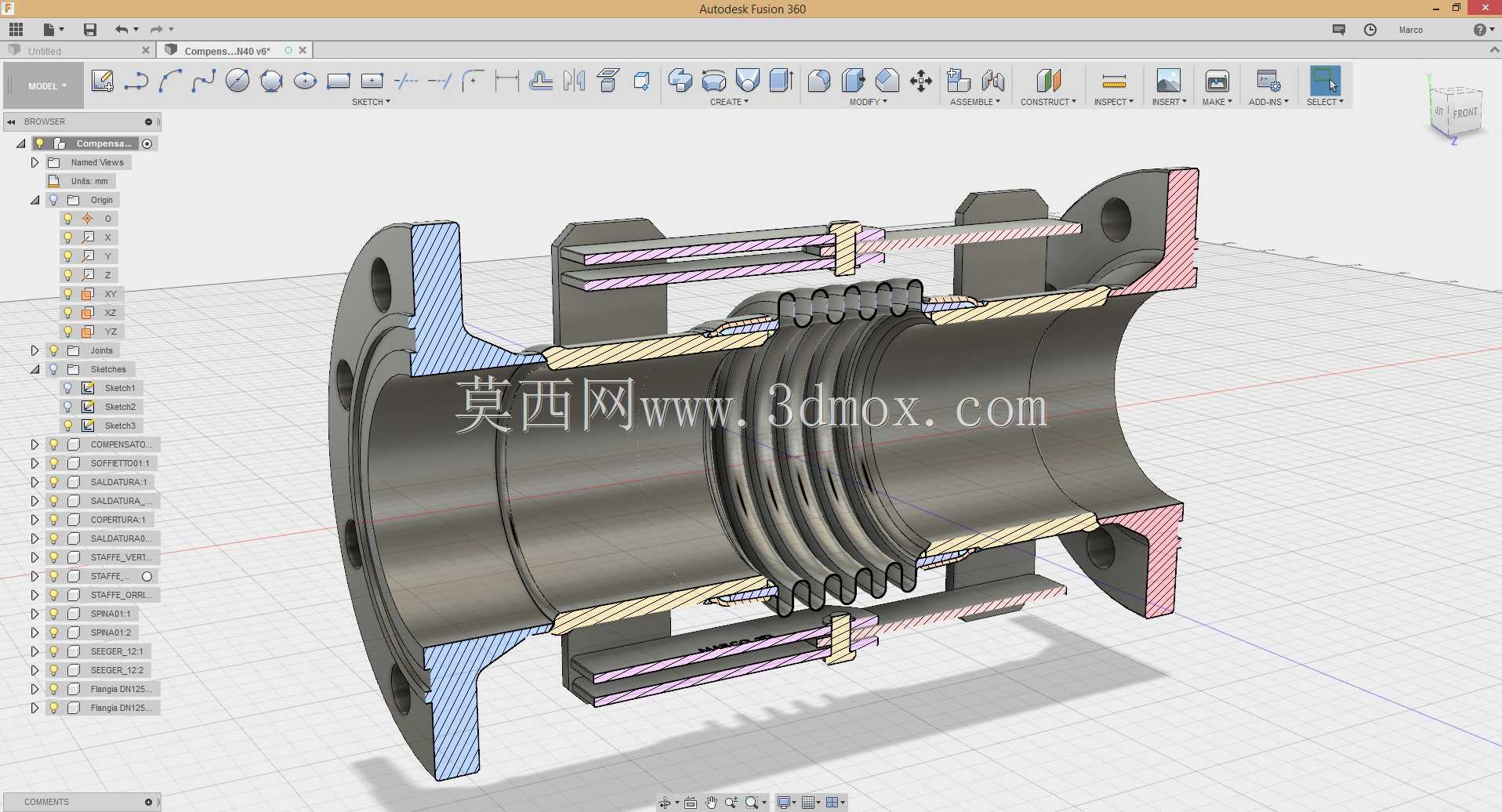

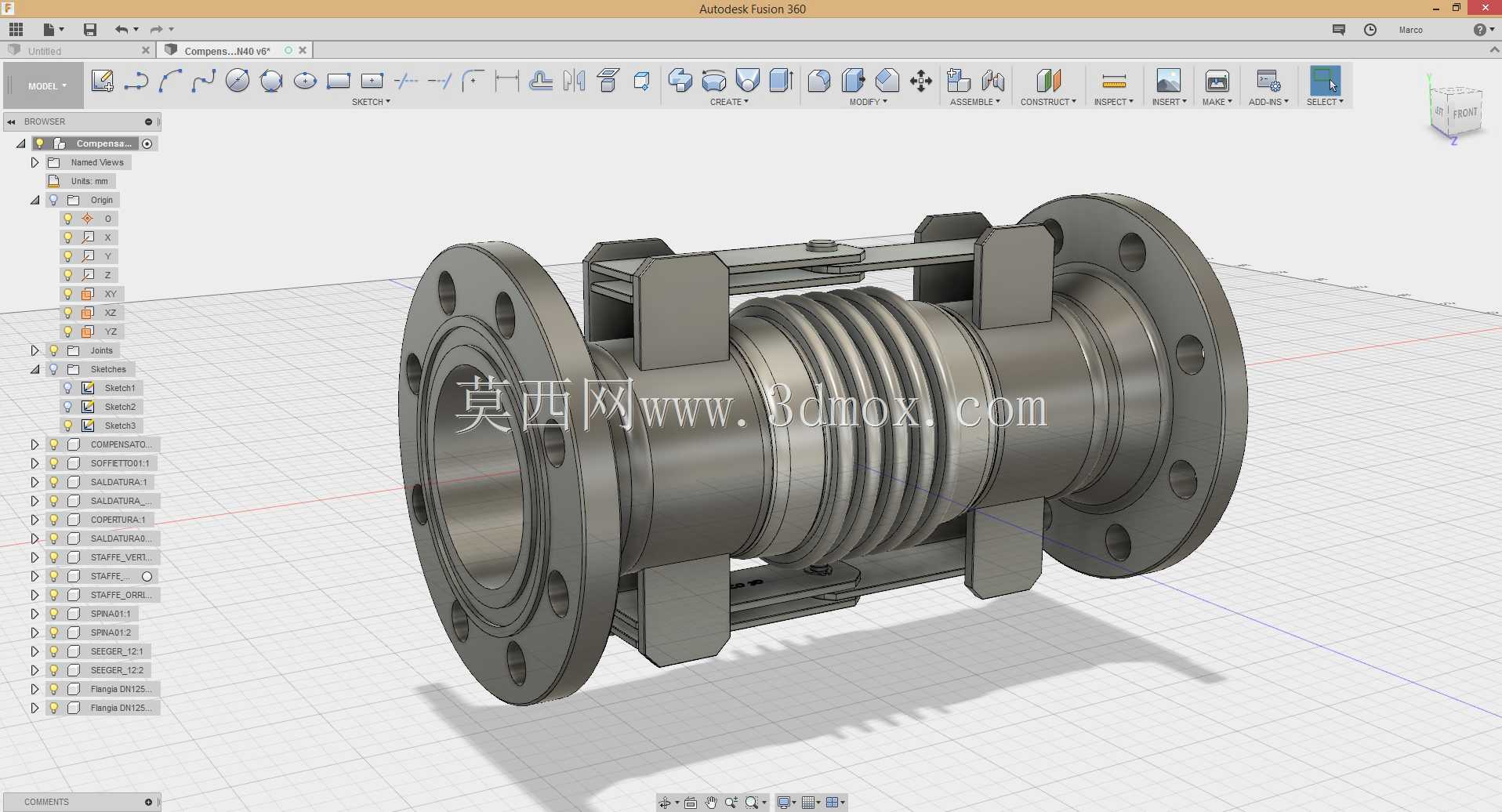

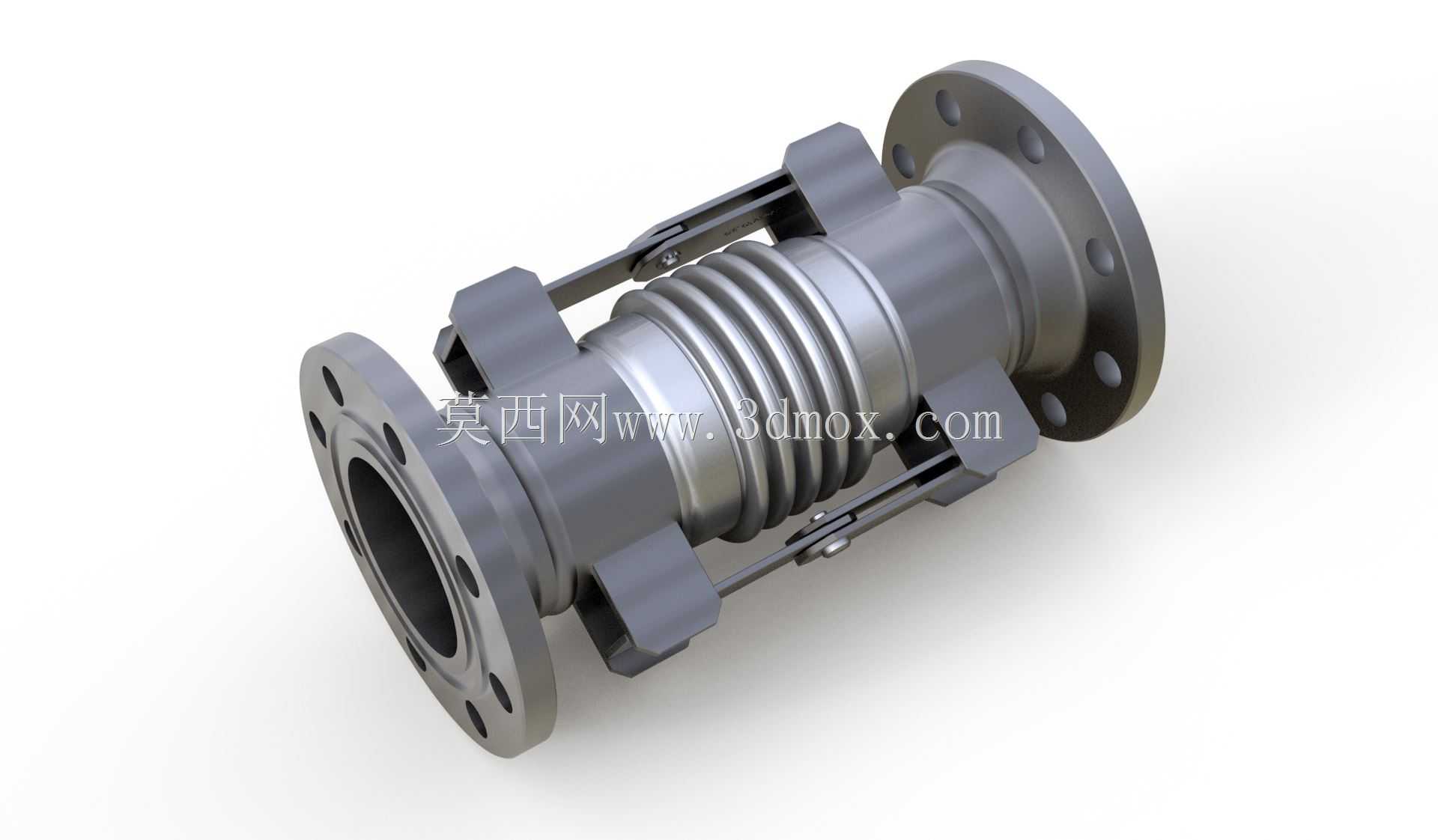

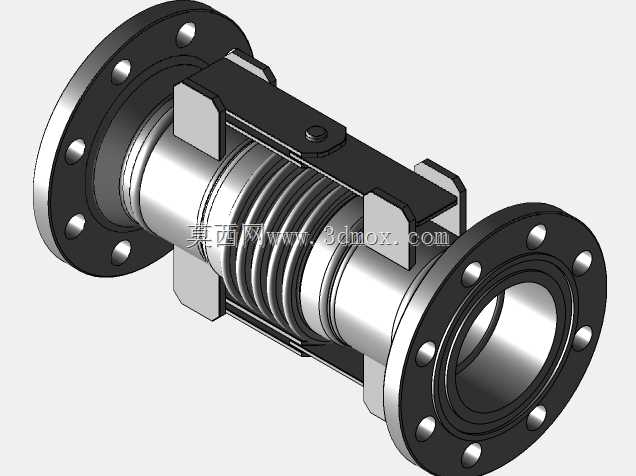

这款法兰连接的角度补偿装置，主要应用于存在一定角度偏移的工业管路系统中，在热力管网、化工流体输送、给排水长距离管线、泵阀进出口连接等场景下都能发挥核心作用。在实际管路布设过程中，受土建施工误差、设备运行振动、管线热胀冷缩形变、地基不均匀沉降等多重因素影响，相连的两段管路往往无法保持绝对同轴，会存在小角度的偏折偏差，如果强行采用刚性法兰对接，会在管路焊缝、法兰密封面、相连设备接口处产生极大的附加应力，长期运行下极易出现密封泄漏、焊缝开裂、设备连接端损坏等故障，严重时甚至会引发管线断裂、介质泄漏的安全事故。这款角度补偿装置正是为解决这类管路偏角问题设计，核心的柔性段采用多层薄壁金属波纹管结构，依靠波纹管的可控弹性形变，能够吸收两端法兰之间一定范围内的角向位移，同时还可兼顾少量的轴向伸缩与横向偏移补偿，有效释放管路内部的附加应力，避免应力集中对管路系统造成损伤。产品两端采用标准法兰连接结构，法兰盘上的螺栓孔位置、密封面尺寸均匹配对应公称通径与压力等级的管路法兰标准，安装时无需对现有管路法兰做额外改造，只需将补偿器两端与管路法兰对齐，加装密封垫片后穿入螺栓均匀紧固即可完成安装，安装过程中需注意补偿器的允许偏转角度范围，不可超极限偏折安装，避免造成波纹管塑性变形影响补偿寿命。装置外侧设置了对称分布的限位拉杆结构，拉杆上配套有限位螺母，既可以在运输、安装过程中对波纹管段起到刚性防护作用，避免外力磕碰造成波纹管变形，也可以在运行过程中限制补偿器的最大补偿量，防止波纹管被过度拉伸或压缩超出弹性极限，同时还能承受管路内压产生的轴向推力，避免波纹管单独承受推力造成过早失效。整体结构采用金属材质打造，密封性能可靠，能够适配多种流体介质的输送场景，在额定压力工况下可长期稳定运行，有效降低管路系统的运维成本，减少因管路应力引发的故障停机概率，保障管路系统长期安全平稳运行。
