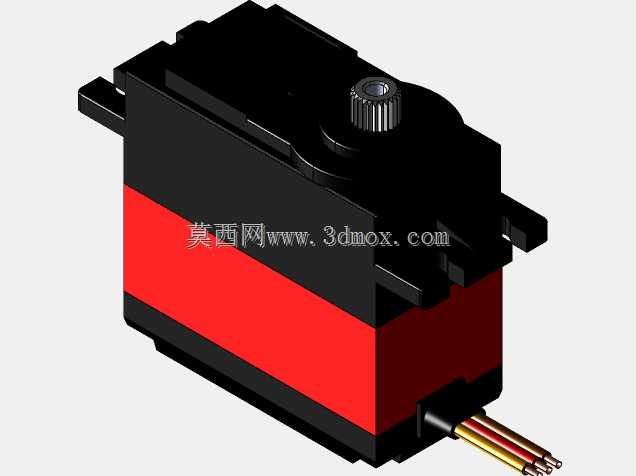

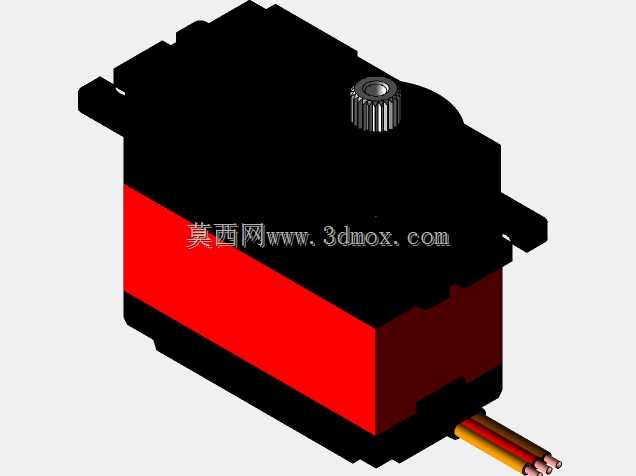

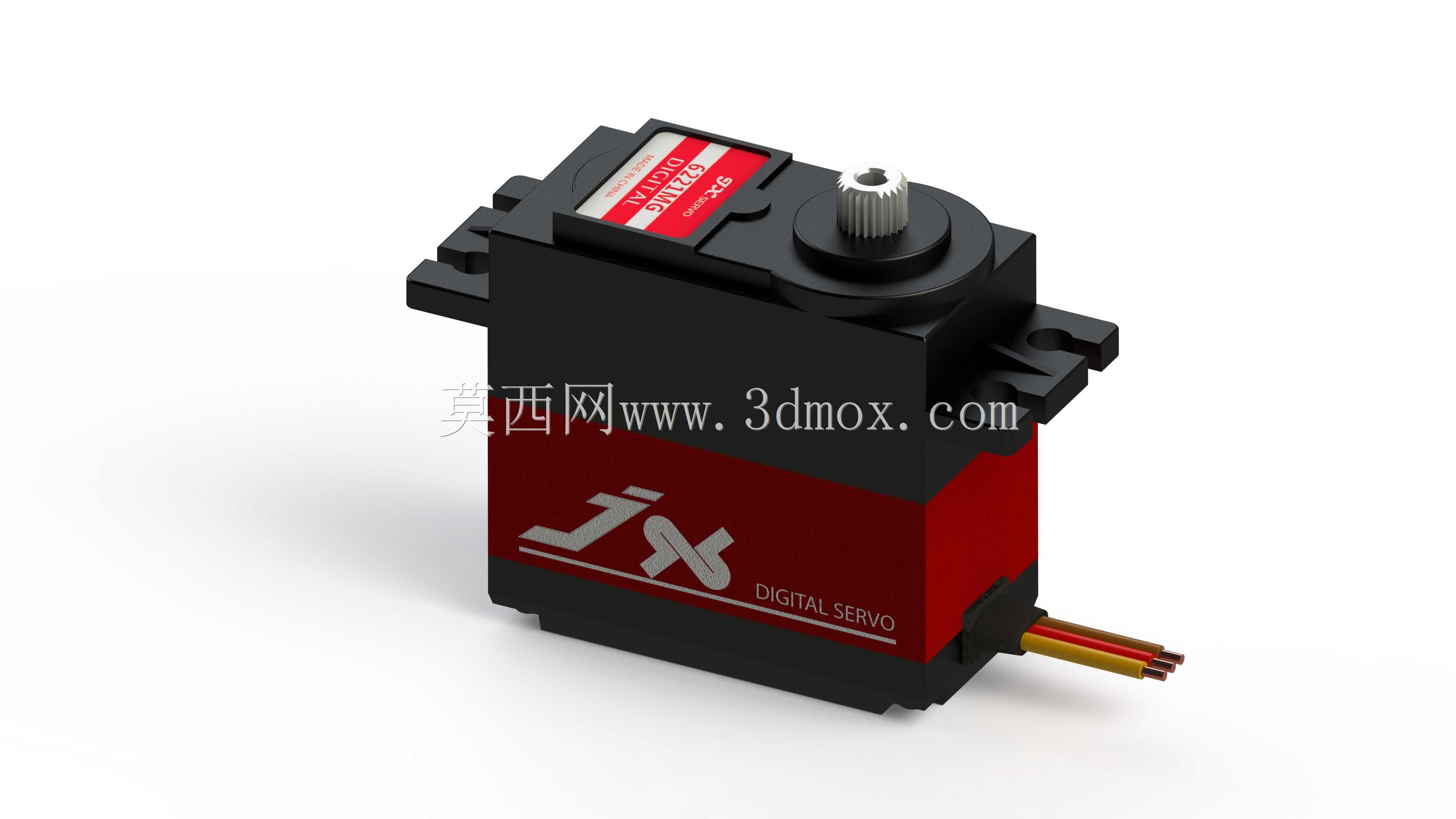

JX PDI 6221MG数字舵机结构设计

这款数字伺服舵机是面向小型运动执行场景开发的精密动力部件，广泛应用于航模飞行器舵面控制、小型仿生机器人关节驱动、遥控车模转向与油门控制、教育类机械装置动作执行等场景，能够在紧凑的安装空间内提供精准的角度输出与稳定的扭矩供给，是小型运动控制系统里核心的执行终端部件。在实际使用场景中，这类舵机承担着将控制电信号转化为机械转角输出的核心作用，相比传统模拟舵机，数字式的控制逻辑让它的死区范围更小，定位精度更高，不会出现小幅信号抖动带来的位置漂移，在需要反复调整角度、保持位置锁定的工况下，能够维持更稳定的输出状态，不会因为外力小幅干扰就出现角度偏移。从功能特性来看，它支持180度的转角输出范围，能够覆盖绝大多数小型执行机构的行程需求，在不同供电电压下都能输出匹配的扭矩与转速，低电压工况下也能保证基础的动作响应，高电压工况下可以释放更强的扭矩输出，适配不同负载等级的使用需求。双轴承的输出轴设计，让输出齿轮轴的径向承载能力更强，在承受侧向负载的时候不会出现轴体晃动，既提升了动作的定位精度，也延长了齿轮组的使用寿命，避免长期侧向受力带来的齿轮磨损卡顿。在设计思路上，这款舵机采用了分体式的外壳结构，上下壳体通过卡扣与螺丝组合固定，既方便内部齿轮组、控制电路板、电位器与动力电机的装配，也能在后期维护的时候快速拆解检修。外壳侧面预留了标准的安装耳位，安装孔的间距符合行业通用的舵机安装规范，能够直接替换同规格的其他型号舵机，不需要额外修改安装支架的尺寸。输出轴采用标准的金属齿盘，兼容市面上通用的舵机摇臂、舵盘配件，用户不需要定制专用的连接部件就能完成机构装配。出线端采用标准的三线连接方式，适配通用的舵机驱动信号接口，不需要额外转接就能连接主流的航模接收机、机器人控制板。从外形尺寸与安装边界来看，这款舵机的主体外形为规整的长方体结构，整体轮廓紧凑，安装耳位突出于主体两侧，安装孔的中心距、输出轴的中心高度都遵循通用舵机的尺寸标准，在进行机构设计的时候，只需要预留出对应长宽高的安装空间，同时留出摇臂转动的行程空间，以及尾部出线的走线空间即可，不需要为它设计特殊的异形安装腔。输出轴位于壳体顶部的中心位置，轴端的齿盘高出壳体上表面，安装摇臂的时候不会和壳体表面产生摩擦干涉，尾部的出线方向沿壳体轴向延伸，走线的时候可以顺着安装支架的边缘布线，不会和周边的运动部件产生剐蹭。整体的重量控制在轻量化区间，不会给搭载它的航模、小型机器人带来过多的负载负担，同时金属齿轮的配置又保证了足够的结构强度，在承受冲击负载的时候不会轻易出现打齿损坏的情况，兼顾了轻量化与耐用性的需求。
