3D打印机F6驱动板散热风扇导管结构

　　在桌面级FDM3D打印机的控制端硬件布局里，驱动板的散热一直是影响设备长时间运行稳定性的核心环节，尤其是搭载TMC系列静音驱动的控制板，大电流输出工况下驱动芯片的结温会快速攀升，一旦超过阈值就会触发过流保护、丢步甚至驱动烧毁的问题，不少用户在长时间打印大尺寸模型时都遇到过中途停机、层纹错位的故障，追根溯源大多是驱动散热不足导致的。这套风扇导管结构，就是针对FysetcF6驱动板的安装空间做的定向散热优化方案，没有采用市面上通用的开放式散热风扇架，而是通过封闭风道的设计把冷却气流精准导向每一颗驱动芯片的散热位置，避免气流在板卡上方无序扩散，大幅提升冷却效率。

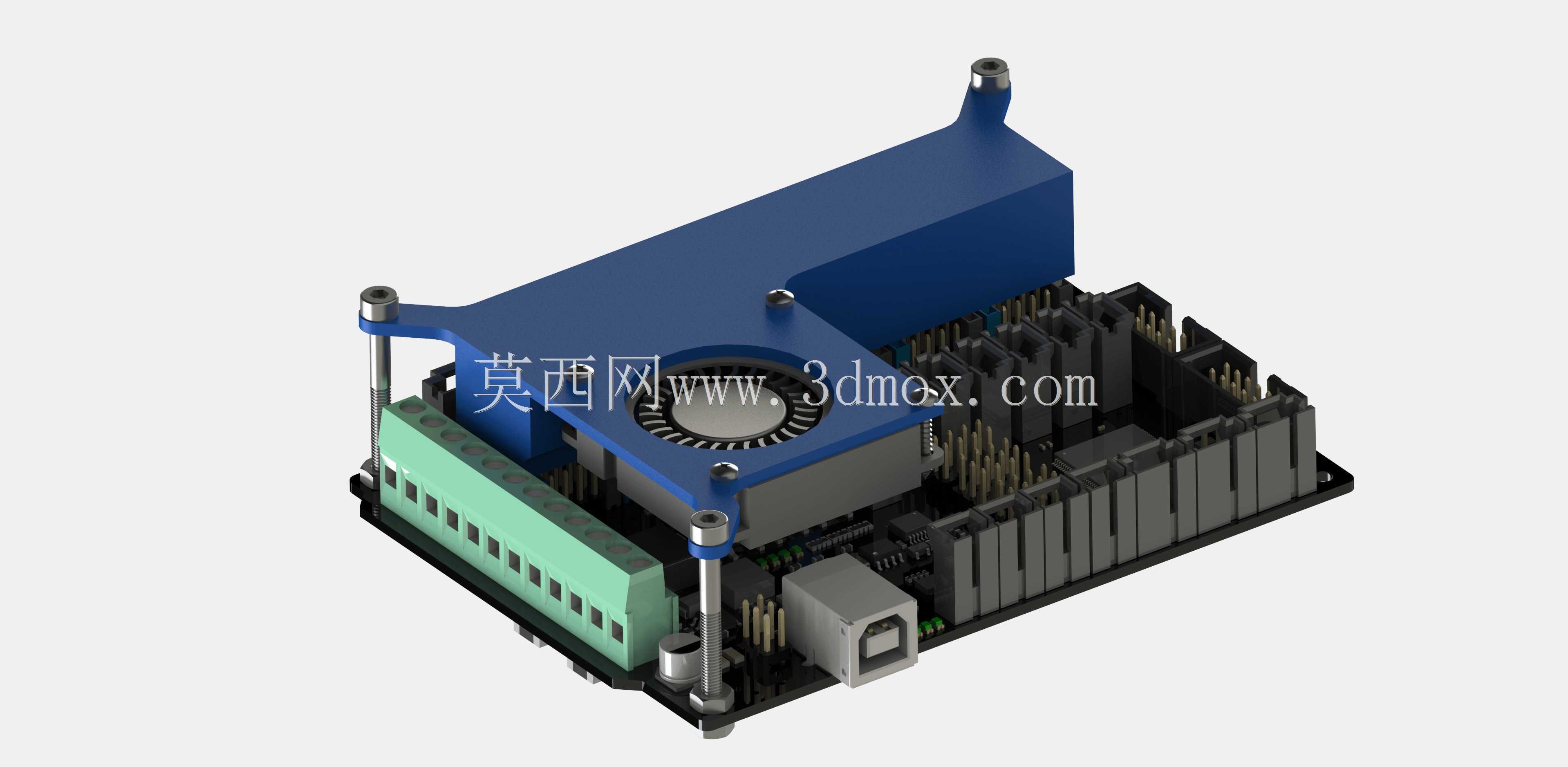

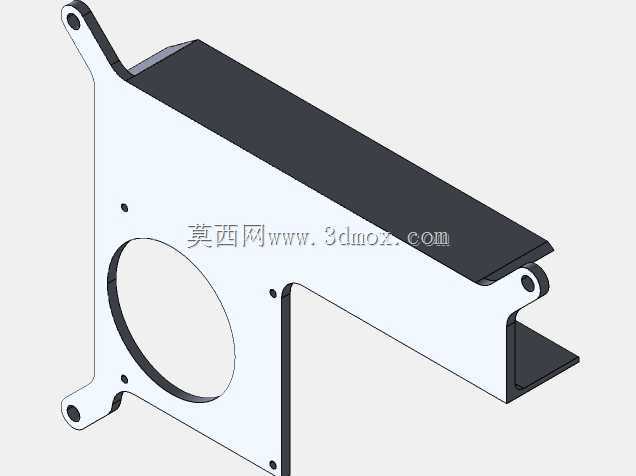

　　从实际安装适配来看，这套导管完全贴合F6驱动板的外形轮廓，底部预留了对应板卡固定铜柱的安装孔位，不需要对原有驱动板做任何打孔、裁切改造，直接利用板卡原有的M3固定螺柱就能完成装配，安装时只需要搭配3颗M3×30mm的螺钉和配套的M3螺母，就能把导管主体牢牢固定在驱动板上方，不会和板卡上的接线端子、电容、排针等元件产生干涉。导管的上部预留了标准径向风扇的安装位，适配市面上常见的4010规格径向涡轮风扇，风扇吹出的气流会被封闭在导管腔体内部，顺着腔体的导流槽直接吹向每一颗TMC驱动芯片的散热片表面，相比开放式风扇架的乱流散热，这种定向风道的设计能让驱动芯片的工作温度降低15到20摄氏度，哪怕是连续数十小时的高速打印工况，驱动芯片的温度也能稳定控制在安全阈值内，不会出现过热降频或者保护停机的问题。

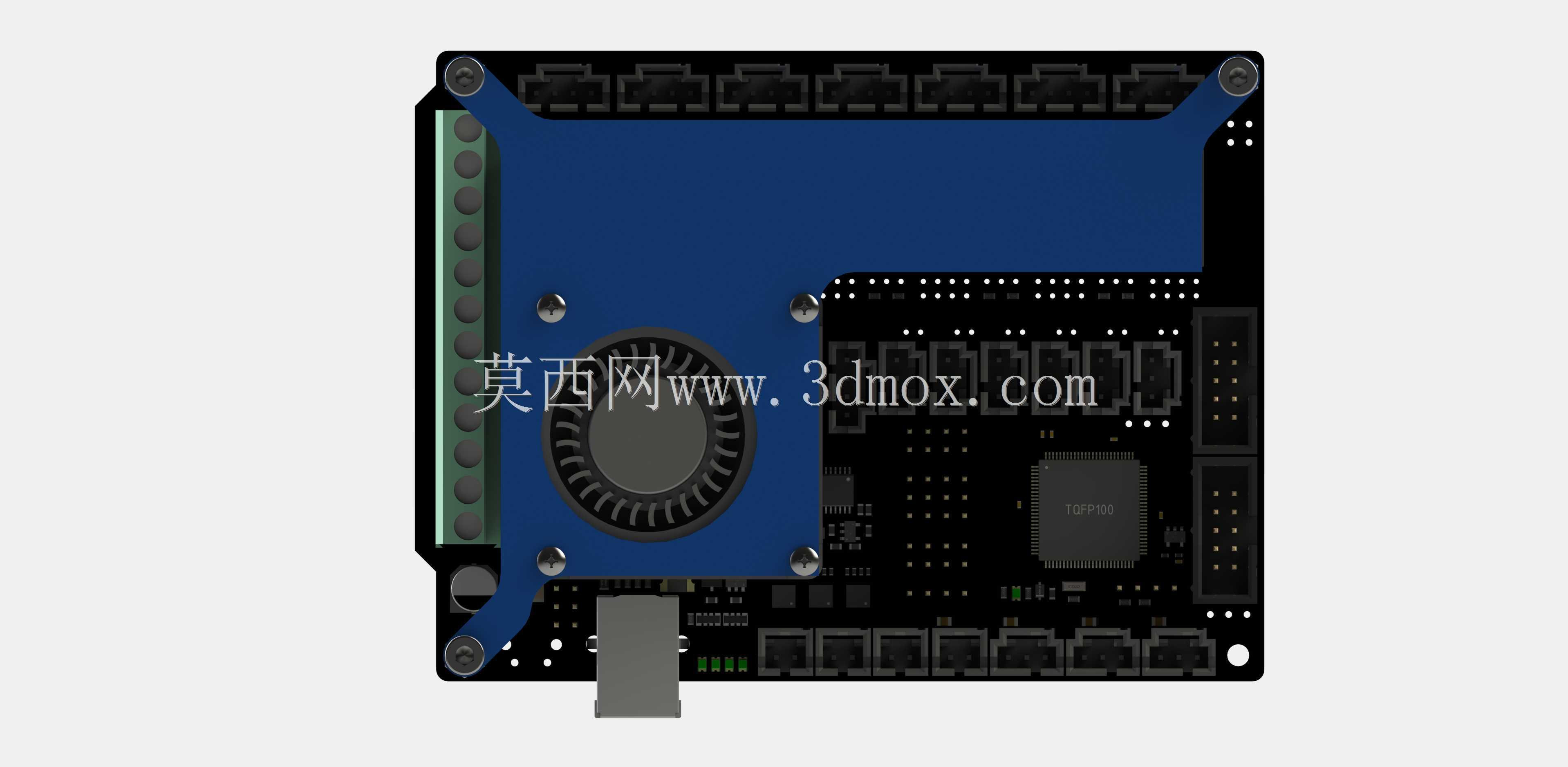

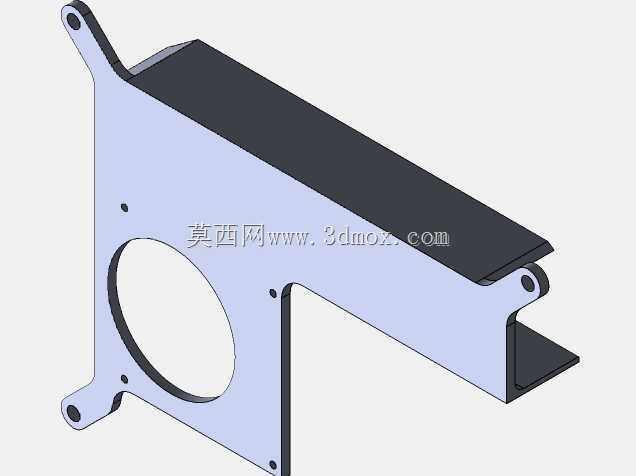

　　设计过程中重点考量了板卡周边的安装边界，导管侧面特意做了避让开槽，对应驱动板侧边的绿色接线端子区域，不会挡住步进电机、热端、热床的接线插口，用户装完导管之后依然可以正常插拔接线，不需要额外调整线材走向。导管的上部凸起结构刚好覆盖驱动芯片的排针区域，既可以引导气流向下流动，也能起到一定的防尘作用，减少打印过程中产生的PLA、ABS碎屑落到驱动芯片引脚之间造成短路的风险。导管的四个角都做了圆弧过渡处理，没有尖锐的棱角，安装时不会划伤线材或者操作人员的手部，壁厚控制在2mm，既保证了结构强度，不会因为风扇长时间运转产生共振异响，也不会过多占用打印机控制箱内部的安装空间，哪怕是紧凑型的桌面3D打印机控制仓，也能顺利完成装配。

　　从实际使用场景来看，这套结构尤其适合封闭机箱的3D打印机用户，封闭机箱内部的空气流通性较差，驱动板的散热环境比开放式机箱更恶劣，普通的开放式散热风扇很难把足够的冷风吹到驱动芯片表面，而这套封闭导管的设计可以直接把风扇吸入的外界冷空气定向输送到发热核心位置，不受机箱内部热空气环流的影响。对于经常打印高温耗材、需要长时间开启驱动大电流输出的用户来说，这套散热导管可以有效延长驱动板的使用寿命，减少因为过热导致的打印故障，不需要额外更换更高规格的驱动板或者加大控制箱的散热开孔，只需要加装这套导管和配套的径向风扇，就能以极低的成本解决驱动过热的痛点。在结构设计上还做了安装容错处理，固定孔位预留了0.2mm的装配间隙，哪怕是3D打印制作的导管件存在轻微的尺寸误差，也能顺利完成装配，不需要额外打磨修整，对于DIY用户来说非常友好，不需要高精度的机加工件就能获得稳定可靠的散热效果。
