Nema24规格60mm法兰混合式步进电机结构

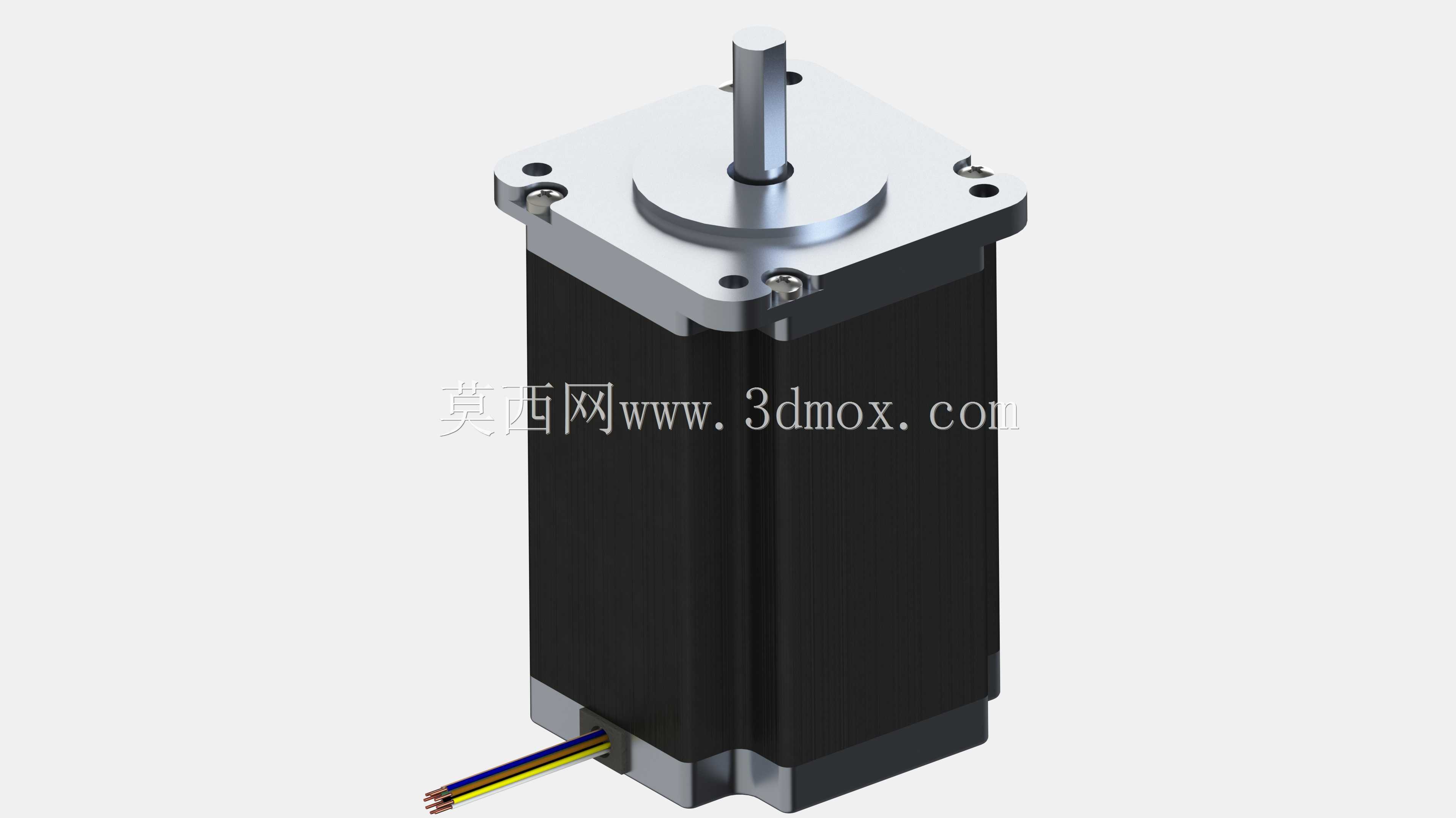

　　这款步进电机的结构设计围绕工业场景的实际安装与运行需求展开，首先从安装边界来看，采用Nema24标准的60mm方形法兰布局，法兰端面上的安装孔位完全遵循行业通用的孔距规范，输出轴为8mm直径的标准光轴，轴伸长度匹配常规联轴器、同步带轮的安装夹持范围，机壳主体为方形截面的拉伸铝型材结构，机身长度对应88mm的叠厚规格，尾部出线端预留了足够的线缆弯折空间，不会在设备内部布线时与周边结构产生干涉，不管是安装在3D打印机的运动轴模组、小型自动化输送线的驱动端，还是点胶设备、雕刻机的进给传动位置，都能直接适配现有标准安装位，不需要额外做转接板的二次设计。

　　从功能特性层面看，这款两相混合式步进电机的步距角为1.8°，也就是整步运行下一圈对应200个脉冲当量，配合细分驱动器可以实现更小的进给分辨率，足够满足多数中低速运动控制场景的精度要求。绝缘结构设计上，绕组与机壳之间的绝缘耐压可以承受500VAC的工频电压持续1分钟不击穿，常态下的绝缘电阻不低于100MΩ，能在常规工业车间的电气环境下稳定运行，不会因为车间内的电网波动、静电积累出现绕组击穿的故障。运行温度范围覆盖-20℃到50℃的环境，不管是北方冬季无采暖的车间，还是南方夏季通风一般的设备机柜内，都能保持稳定的输出特性，不会因为环境温度超出范围出现退磁、力矩骤降的问题。

　　力学性能参数的设计完全匹配中小负载的传动需求，输出轴的径向跳动控制在0.02mm以内，轴端的轴向窜动不超过0.08mm，在450g的径向负载作用下也能保持稳定的旋转精度，不会因为轴系的旷量导致传动末端出现定位偏差。20mm厚度法兰安装状态下，电机的最大径向负载承受能力可达75N，轴向负载承受能力为15N，保持力矩最高可达3.1N·m，足够驱动同步带传动的直线模组、小型丝杠滑台完成额定负载下的启停动作，不会出现高速丢步、低速震动过大的问题。

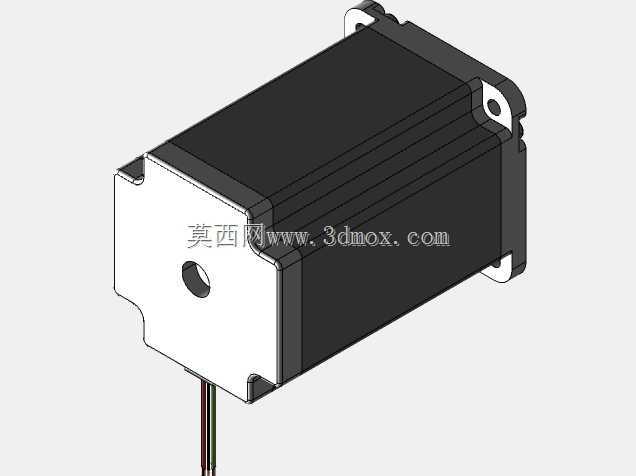

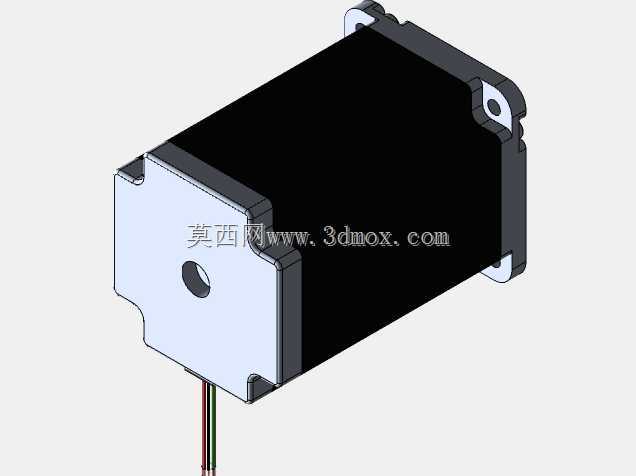

　　设计思路上，这款电机没有做冗余的特殊结构，完全遵循通用工业步进电机的成熟架构：前端盖通过螺丝与机壳锁紧，内置的轴承支撑输出轴的旋转，定子绕组固定在机壳内壁，转子采用永磁体与硅钢片叠压的混合式结构，尾部的出线端直接引出绕组的相线，方便用户直接对接驱动器，不需要额外做接线端子的转接。整个结构的零部件都采用行业通用的规格，不管是后期维护更换轴承，还是替换同规格的其他品牌电机，都能做到直接互换，不需要修改设备的原有结构。在实际选型应用中，这类电机通常搭配对应的细分驱动器使用，通过脉冲信号控制旋转角度与转速，不需要额外的反馈编码器就能实现开环状态下的位置控制，整体方案成本低、调试简单，是中小功率运动控制场景里应用最广泛的执行元件之一，不管是桌面级的数控设备，还是工业产线上的小型工位驱动，都能看到这类结构步进电机的应用。建模过程中，对电机的安装孔位、轴径、法兰尺寸、机身外形都做了1:1的还原，甚至法兰端的螺丝沉孔、轴端的倒角、尾部出线的位置都完全按照实物尺寸绘制，结构工程师在做设备整体布局的时候，可以直接把这个模型导入装配体，用来校验安装空间、核对干涉情况，不需要自己再从零开始测绘建模，能大幅缩短设备设计阶段的建模周期，也能避免因为自行建模的尺寸偏差导致后期加工安装出现配合问题。
