Fysetc4.3英寸触控显示模组结构设计

　　这款4.3英寸触控显示模组的结构设计完全围绕配套主控板的装机适配展开，做结构设计时首先要明确它的核心使用场景——桌面级FDM3D打印机的前置人机交互端，日常操作中操作人员需要通过它完成打印参数调整、温度监控、文件选择、打印进程启停等所有本地操作，是设备和使用者之间唯一的直接交互载体，所以结构设计上首先要兼顾操作便利性和装机适配性。

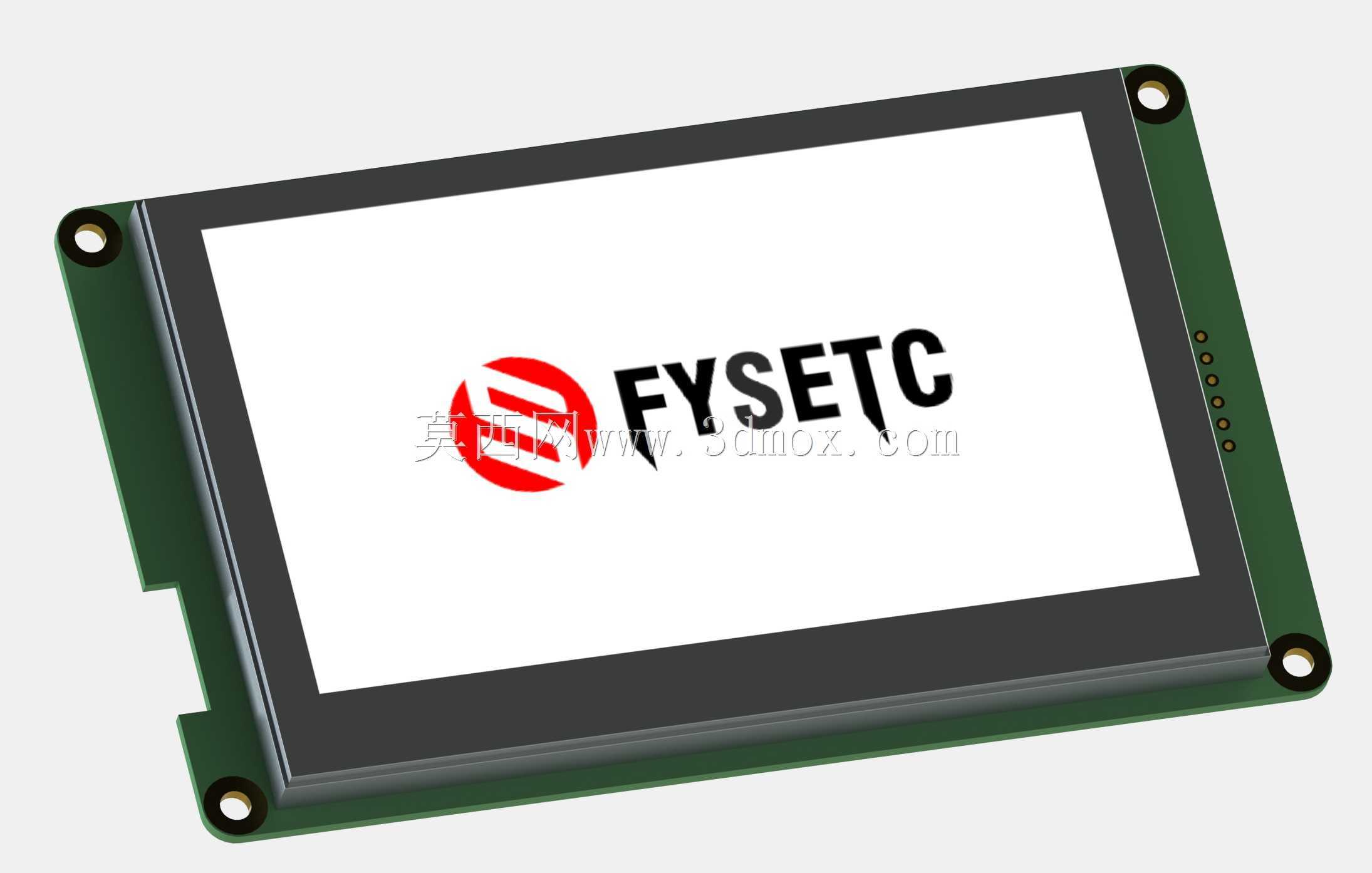

　　从实际装机的边界条件来看，这款模组的PCB基板采用绿色FR-4材质，四个角位预留了标准的沉头安装孔，孔位间距完全匹配对应F6 V1.3主控板的配套安装位，安装时不需要额外做转接支架，直接用M2.5沉头螺丝就能完成固定，安装孔周边做了露铜接地处理，固定后可以实现PCB和设备机架的可靠接地，避免静电打坏触控驱动芯片。屏幕显示区域的黑边宽度控制在8mm，既可以遮挡LCD面板的边缘走线，也能给电容触控层的边缘排线留出足够的排布空间，不会因为黑边过窄导致触控边缘触发失灵。

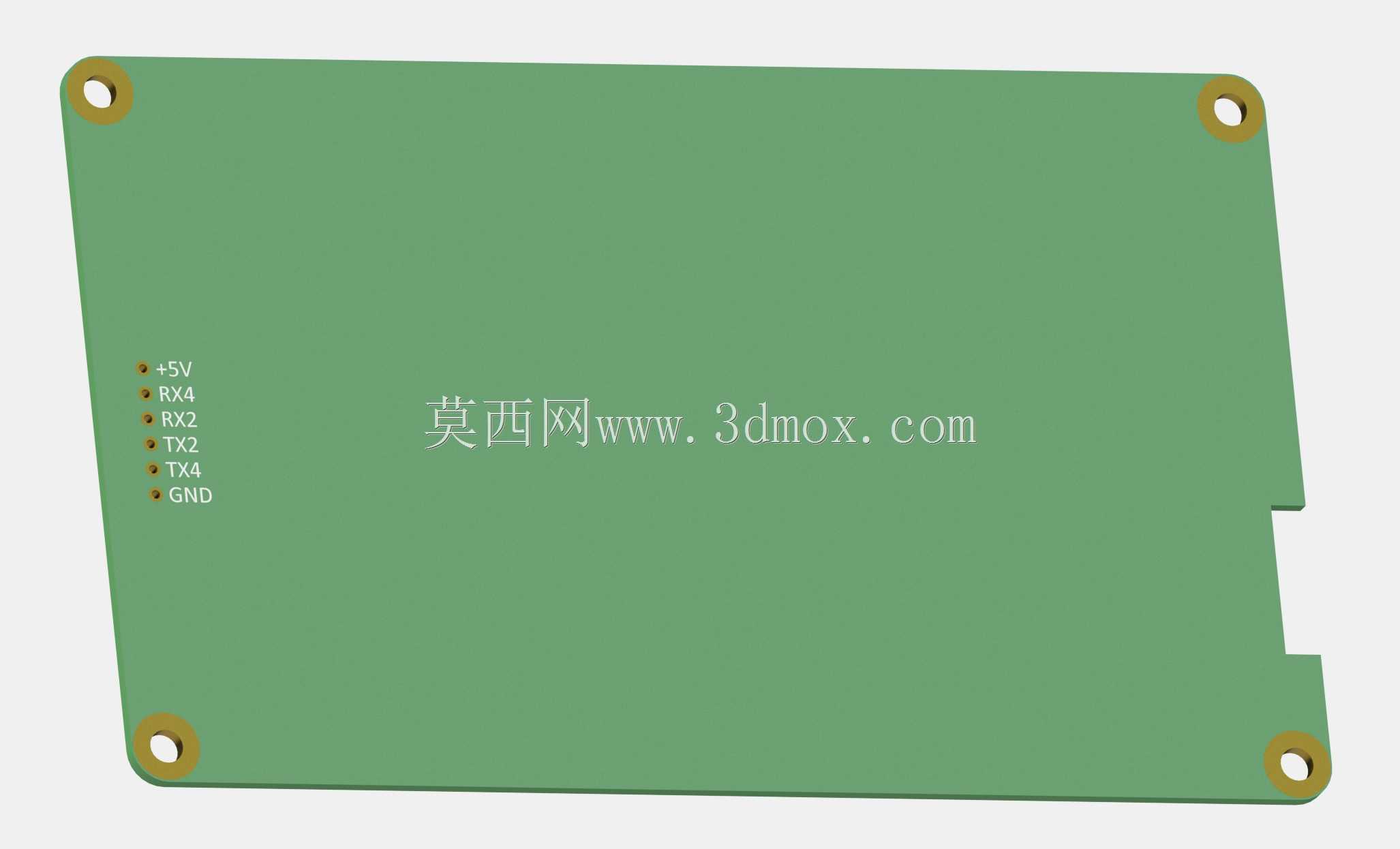

　　设计思路上没有做多余的异形结构，整体采用矩形规整布局，PCB右侧预留了6Pin的直插排针接口，引脚定义完全匹配配套主控板的屏幕扩展口，接线时不需要额外改线，插好后就能实现通讯和供电，排针旁边预留了两个状态指示灯的焊盘，装机后可以直观显示屏幕的供电和通讯状态，排查故障时不需要拆开机壳就能判断屏幕是否正常工作。触控层采用电容触控方案，表面覆盖钢化玻璃保护层，硬度达到6H，日常操作中即使被工具剐蹭也不容易留下划痕，玻璃和LCD面板之间采用全贴合工艺，不会出现进灰、起雾的问题，在车间多尘的使用环境下也能长期保持清晰的显示效果。

　　从安装边界来看，模组整体厚度控制在12mm，嵌入设备面板安装时，面板只需要开出对应尺寸的矩形开孔，屏幕边缘的黑边可以完全遮挡开孔的加工误差，即使开孔边缘有1mm以内的偏差，装完之后也不会露出缝隙，不需要额外做密封压条。PCB背面没有布置过高的元器件，最高的元件是背面的驱动芯片，高度只有3.2mm，安装时和主控板之间预留5mm的间隙就可以满足散热需求，不会出现元件干涉的问题。

　　实际使用过程中，这款屏幕的显示分辨率可以满足3D打印机的参数显示需求，所有温度数值、进度条、操作按钮的尺寸都做了适配，戴薄劳保手套操作也能准确触发触控，不会出现误触的问题。屏幕的可视角度达到160度，操作人员站在设备正面不同角度都能清晰看到屏幕上的参数，不需要刻意调整视角。结构设计上还考虑了走线的合理性，排针接口的位置刚好对应主控板的屏幕接口方向，接线后线材不会出现弯折过度的问题，长时间使用也不会出现线材断裂、接触不良的情况。

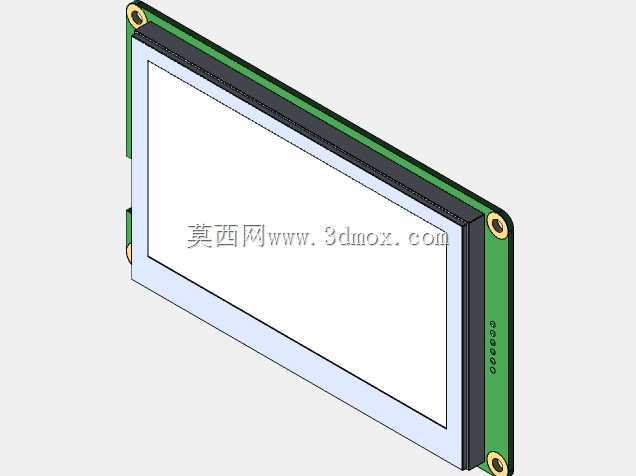

　　在做三维建模的时候，所有安装孔的位置、接口的尺寸、板上元件的高度都按照实际实物1:1还原，设计配套设备外壳的时候，可以直接调用这个模型做干涉检查，不需要反复测量实物尺寸，能大幅缩短整机的结构设计周期。模型里还原了屏幕表面的丝印标识、PCB的板边倒角、安装孔的沉头深度这些细节，导出工程图的时候可以直接用来做安装位的尺寸标注，不需要额外补画结构细节。针对装机时可能出现的公差累积问题，建模时特意在安装孔位预留了0.2mm的安装间隙，即使PCB加工或者机架加工出现小范围的尺寸偏差，也能顺利完成装配，不会出现装不上的问题。
