3D打印机用6×20规格加热墨盒结构

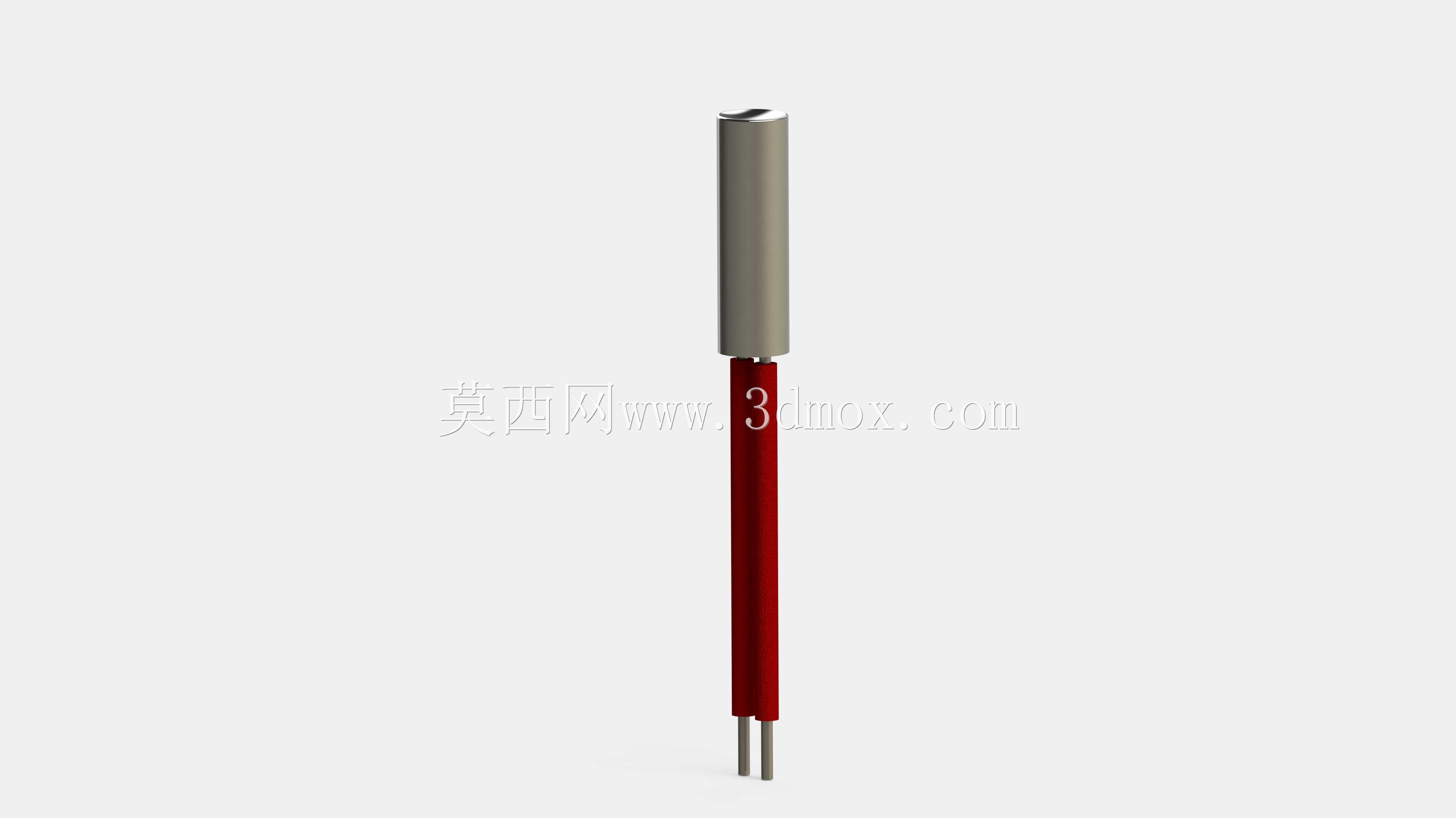

　　在FDM熔融沉积成型3D打印设备的热端系统里，加热部件的匹配度直接决定了耗材熔融的稳定性，这款6×20mm规格的加热墨盒，是面向桌面级及部分工业级FDM设备热端改造、整机装配场景设计的标准化加热组件。从实际装机的适配逻辑来看，该部件的外形尺寸严格控制在直径6mm、总长20mm的区间内，柱式结构的设计刚好能嵌入多数通用热端的加热铝块预留孔位，安装时不需要对原有热端结构做二次铣削加工，两根引出的接线引脚采用标准间距设计，可直接对接常见的温控板接线端子，引脚长度预留了足够的走线弯折空间，避免装机时因走线拉扯导致的引脚脱焊、接触不良问题。

　　从功能特性上看，该加热墨盒的核心作用是为热端熔融腔提供稳定的温度场，外层金属壳体采用导热系数均匀的金属材质，能将内部加热芯产生的热量快速传导至整个接触区域，保证熔融腔内的耗材从固态到粘流态的转变过程温度波动控制在极小范围内，避免因局部温度不足导致的耗材堵头、出料不均，或是局部温度过高造成的耗材碳化、喷头溢料问题。部件中段的红色绝缘隔热段，是设计时特意做的热阻断结构，能减少加热端的热量沿着组件本体向上传导至送料喉管位置，避免喉管处耗材提前软化造成的送料阻力增大、断料等常见故障，这个结构的长度经过反复校核，既保证了足够的热阻断效果，又不会占用过多热端的安装空间，适配近程送料和远程送料两种不同的热端布局。

　　在设计思路上，这款加热墨盒完全遵循通用配件的标准化设计逻辑，没有做特殊的异形结构，所有尺寸公差都按照通用机械配件的IT7级精度控制，柱体的外圆同轴度误差控制在0.02mm以内，装入加热块后不会出现偏斜、卡滞的问题，和加热块孔壁的接触间隙控制在合理范围，既方便拆装更换，又能保证热量传导的效率，不会因为间隙过大造成热量损耗、温控响应滞后。不同于部分定制化加热部件需要匹配专属的固定结构，这款加热墨盒可以通过侧面的顶丝直接固定在绝大多数标准尺寸的热端加热块上，不管是DIY组装3D打印机的爱好者，还是做设备批量生产的厂商，都可以直接选用该部件完成热端装配，不需要额外开模定制专属加热件，能有效缩短设备的装配周期，降低配件采购的品类复杂度。

　　从实际应用场景的适配性来看，这款加热墨盒可以适配PLA、ABS、PETG等多种常见3D打印耗材的加热温度需求，稳定工作温度区间覆盖180℃到260℃的常用打印温度范围，在持续长时间打印的工况下，壳体的材质不会出现氧化变形、绝缘层老化失效的问题，引出线的耐温等级也匹配热端附近的工作环境温度，不会因为长期处于高温环境出现线皮脆化、短路的问题。在做热端维护更换时，该部件的标准化尺寸也能让运维人员快速完成备件替换，不需要对设备做额外的调整校准，更换后只需要重新做一次温控PID校准就能达到稳定的工作状态，大幅降低设备的维护难度和停机时间。对于三维建模从业者来说，这个模型的尺寸参数完全按照实物的装配边界绘制，所有配合面的尺寸、引脚的位置和长度都和实物一致，在做3D打印机热端整体装配设计、加热块结构优化时，可以直接调用该模型完成装配干涉检查，不需要重新测绘加热部件的尺寸，能有效提升结构设计的效率，避免因配件尺寸测绘误差导致的装配干涉、安装孔位不匹配等设计问题。
