多压电元件适配通用压电Z探头PCB板

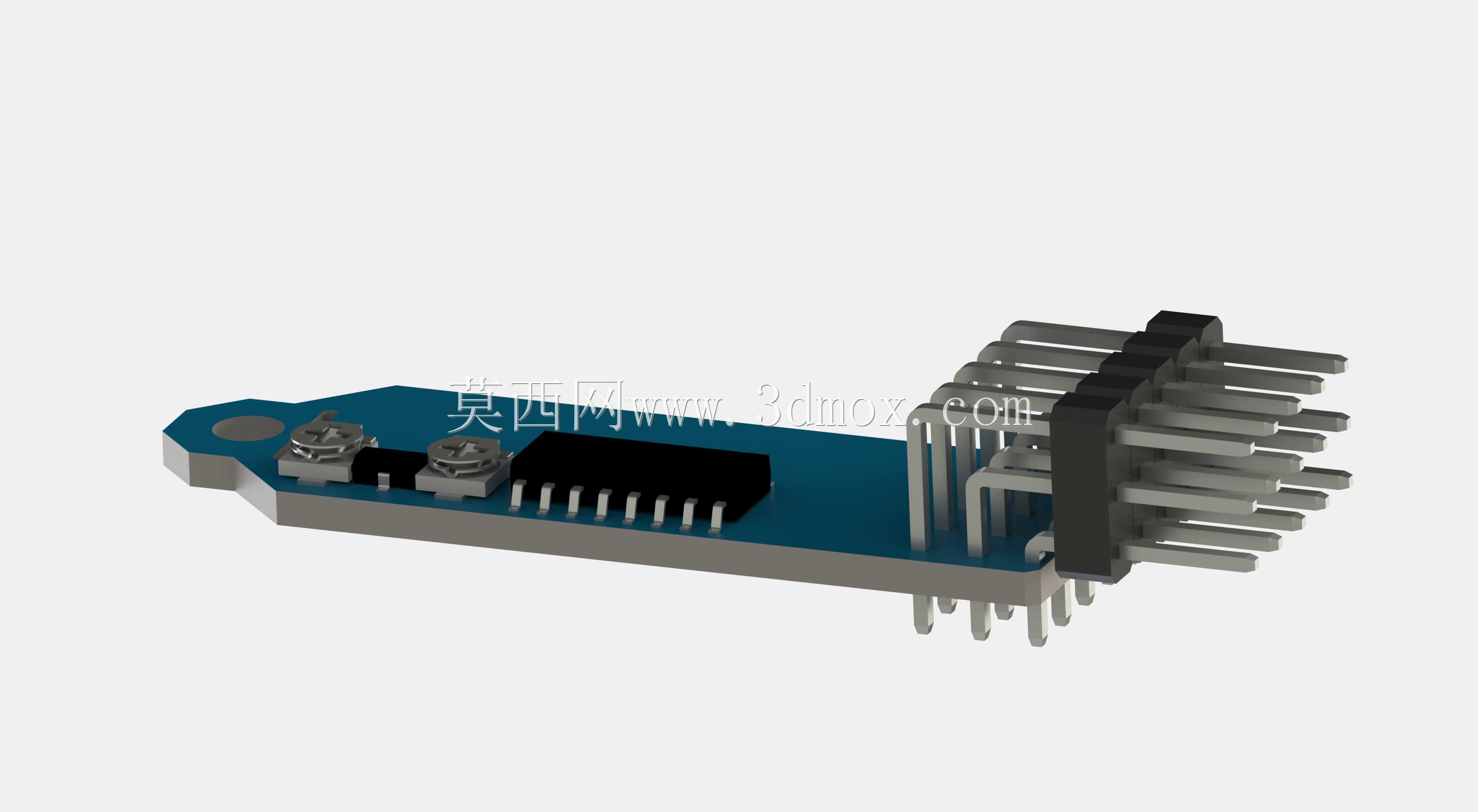

　　在桌面级FDM3D打印机的自动调平、耗材断料检测、Z轴零点校准场景中，压电式Z探头凭借响应速度快、检测精度高、不受打印耗材颜色与表面反光影响的优势，正逐步替代传统的机械限位开关与光电式探头，成为中高端3D打印设备的标配检测部件。这款通用压电Z探头PCB板，正是针对多压电元件适配需求开发的集成化信号处理载体，可同时接驳1至3个压电元件，既能够适配带钻孔的标准压电元件组成端压式Z探头，也可接驳3个未钻孔压电元件组装为底部压感式Z探头，覆盖了当前主流压电探头的组装形态需求。从电路功能设计来看，板载集成了信号放大、阈值比较、单稳态触发输出电路，核心采用低电平有效单稳态输出逻辑，触发延迟控制在0.25秒，自带故障保护机制，当探头线路出现断路、

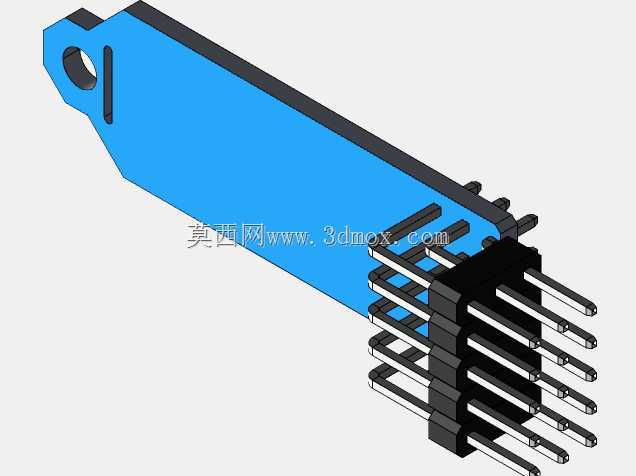

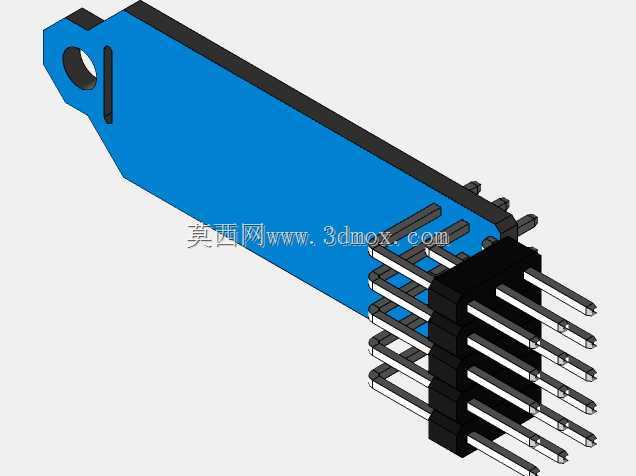

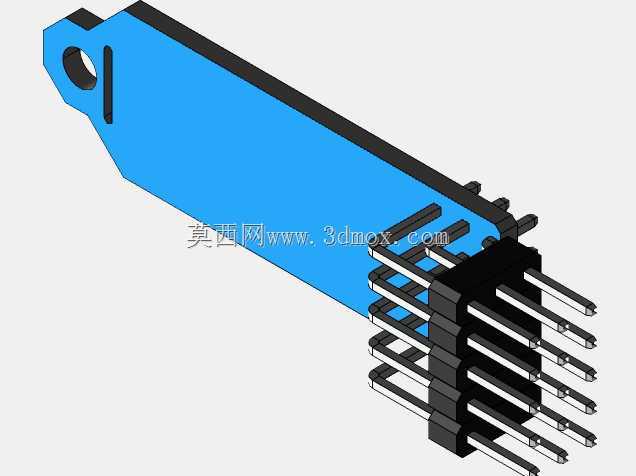

　　压电元件失效时，输出端会保持高电平状态，避免设备误触发导致的撞头、打印平台刮损问题。板载的红色TRG状态LED在通电后常亮，触发时会同步熄灭，设备调试阶段无需外接万用表即可直观判断探头工作状态，大幅降低现场调试的操作门槛。输出信号可通过板载电阻参数调整，适配5V或3.3V两种主控IO口电平，无需额外加装电平转换模块，即可直接接驳市面上绝大多数3D打印机主控板，输出逻辑兼容endstop限位开关的信号标准，可直接替换原有Z轴机械限位开关，无需对固件做大幅修改。PCB板本体采用长条形窄边设计，板端预留了标准2.54mm间距排针接口，同时预留了两个M2规格的安装孔位，安装孔中心距与市面上主流的伺服调平探头安装尺寸完全兼容，

　　可直接固定在打印头挤出机的现有安装位上，无需额外设计转接支架。板上预留的安装孔为通孔设计，若用户的安装场景不需要该固定位，可直接沿板上预刻的折断线将多余板边掰除，进一步缩小PCB的占用空间，适配紧凑结构的近程挤出机安装需求。板上排针采用错位排布设计，电源、信号、接地引脚做了丝印标识，避免接线时出现电源反接烧毁电路的问题，压电元件的接线端预留了焊盘，既可以直接焊接压电元件引脚，也可以插接端子连接线，适配不同的组装工艺需求。从实际使用场景来看，这款PCB板除了应用在3D打印机的Z轴调平检测外，还可作为通用压力触发传感器使用，接驳不同量程的压电元件后，可实现微小形变、压力触碰的检测功能，适配小型自动化设备的限位触发、工件到位检测场景。

　　电路设计上做了输入过压保护，压电元件产生的毫伏级微弱信号会先经过仪表放大器放大到阈值比较电平，再通过施密特触发器整形后输出干净的开关量信号，避免压电信号受设备步进电机干扰出现的误触发问题。PCB的布线做了强弱电分离，信号走线远离板载电源回路，减少电源纹波对小信号采集的干扰，板载的滤波电容可有效吸收压电元件产生的尖峰电压，保护后端主控IO口不会被过压击穿。考虑到批量生产的工艺差异，PCB的阻焊颜色可能存在细微差别，但板上所有元件的封装、焊盘位置、安装孔位均保持统一公差，安装孔位置公差控制在±0.1mm以内，排针引脚的共面度控制在0.05mm以内，可直接适配SMT贴片加工的批量生产要求，无需额外做治具调整。在组装底部压感式探头时，三个压电元件可呈等边三角形排布焊接在PCB板的底面，通过均压硅胶垫将打印喷嘴的压力均匀传递到三个压电元件上，相比单压电元件的探头，三点式排布可检测喷嘴的倾斜状态，配合固件可实现平台倾斜度的自动补偿，进一步提升首层打印的成功率。端压式安装场景下，单个带钻孔压电元件可直接通过M3螺丝固定在PCB板前端的触发端，触发端预留的受力凸台可将外部压力直接传递到压电陶瓷片中心，避免压力偏移导致的检测灵敏度下降问题。板上的输出端预留了上拉电阻焊盘，用户可根据自身主控的需求选择是否焊接上拉电阻，适配开漏输出与推挽输出两种不同的接线模式，无需额外改动外部电路。
