多瓣式液压剪式抓斗机械结构设计

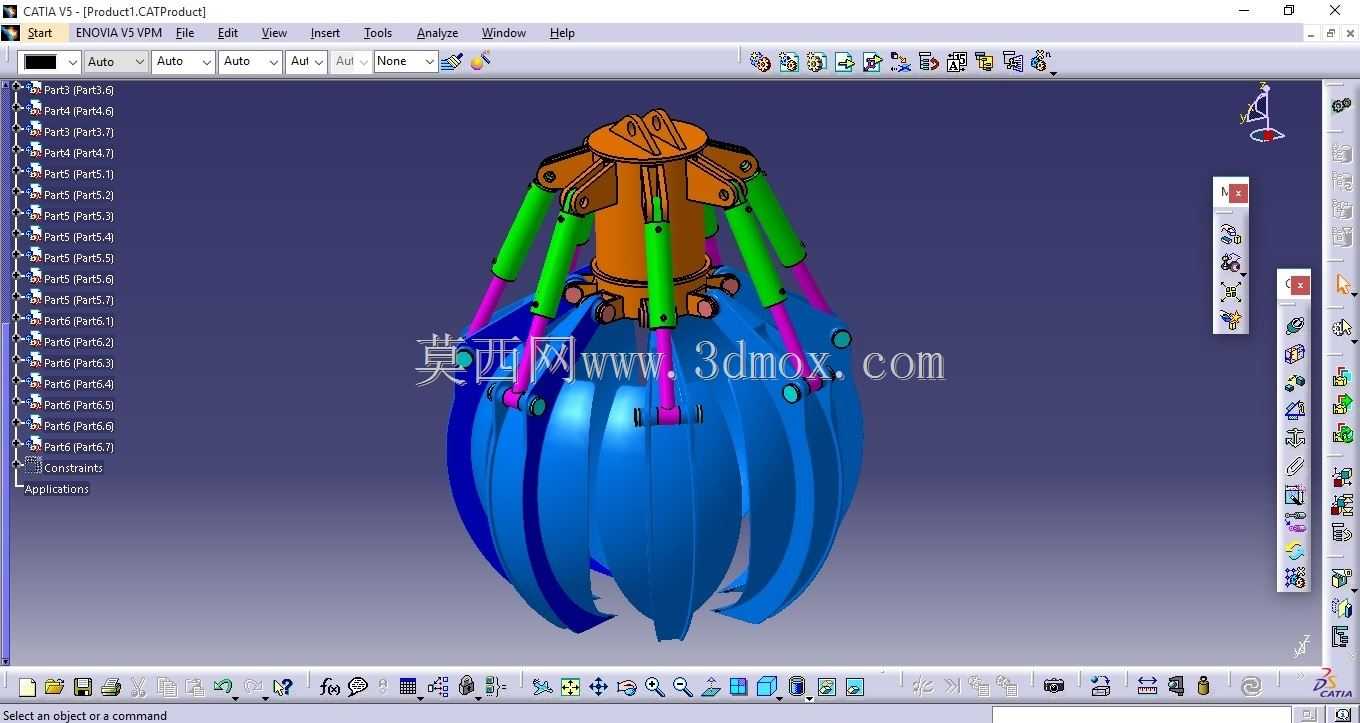

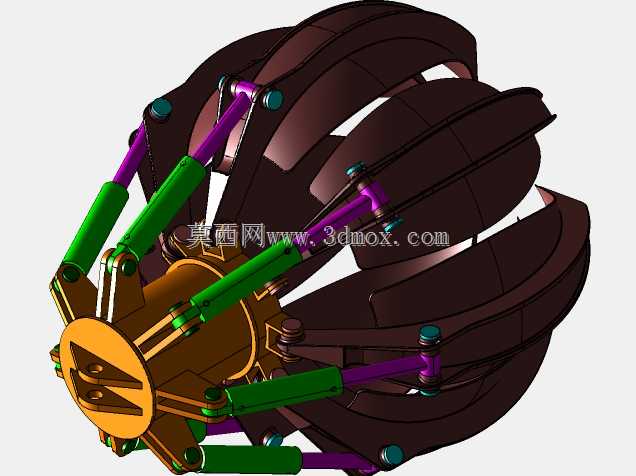

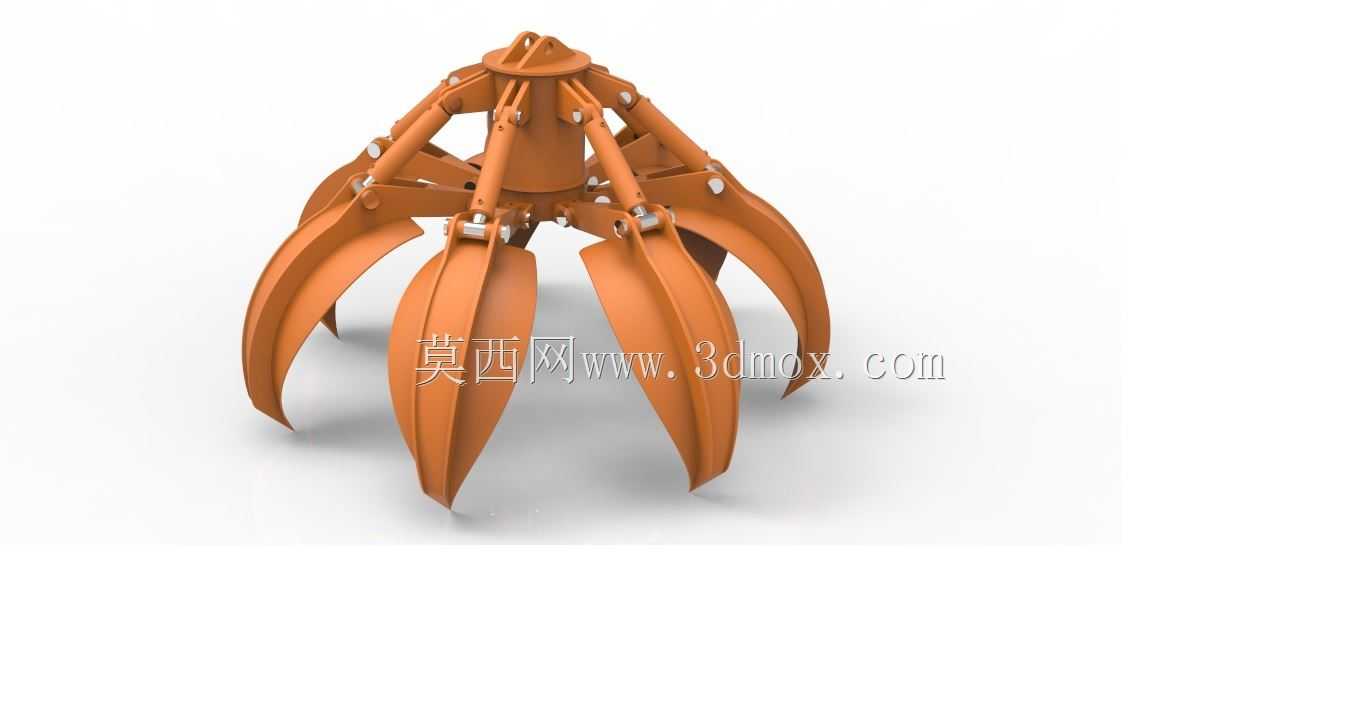

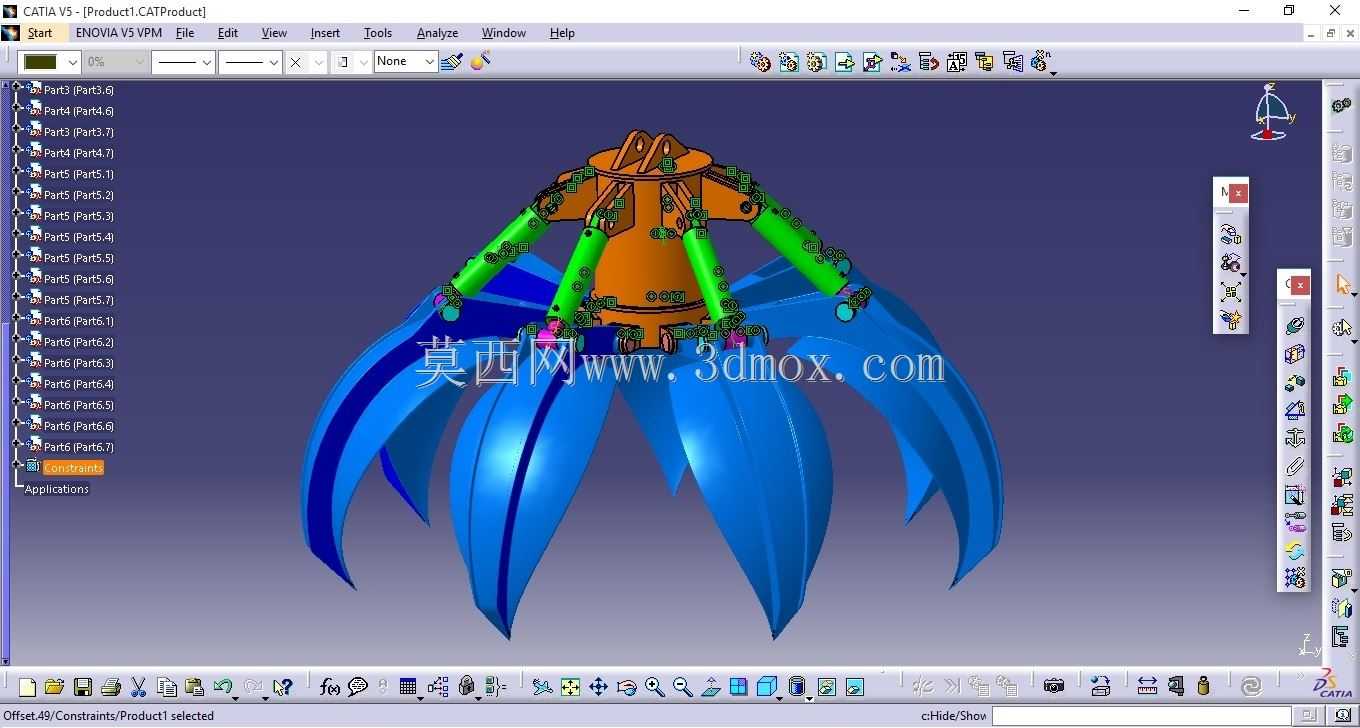

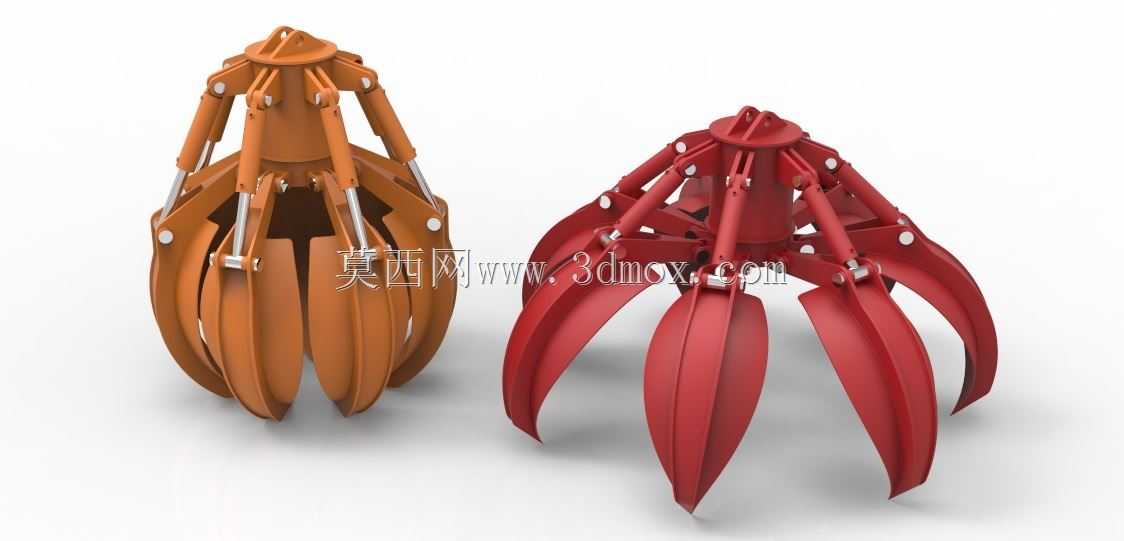

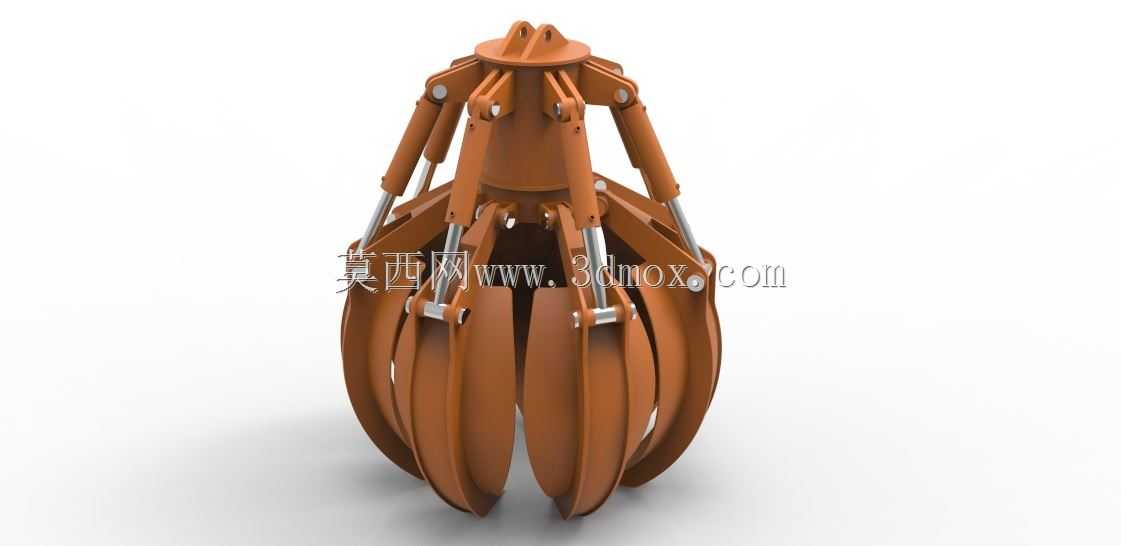

这款剪式抓斗是起重作业场景中适配散状不规则物料装卸的核心属具，广泛应用于港口散货堆场、废钢回收加工基地、矿山矿石转运站点、城市建筑垃圾清运现场、生物质燃料储运车间等场景，可配合门式起重机、履带式起重机、固定式回转吊机等多类起重设备完成物料抓取、转运、堆垛、装卸车作业，能够有效替代传统人工捆扎、普通单斗抓取的低效作业模式，大幅降低散料装卸过程中的物料撒漏与人工劳动强度。从实际作业用途来看，该抓斗针对不规则块状、散状堆积物料的抓取需求做了专项适配，既可以抓取废钢、生铁、矿石等硬质高密度块状物料，也能适配生活垃圾、木片、秸秆等轻质松散物料，多瓣同步闭合的结构能够在插入料堆时形成均匀的包覆力，避免大块物料从瓣体间隙滑落，相比传统两瓣抓斗对不规则物料的抓取充盈率提升明显，可有效减少单次抓取的补抓次数，提升整套装卸流程的作业效率。在功能特性层面，该抓斗采用剪式连杆联动结构，每一片抓瓣都通过独立的铰接支点与中心上座连接，配合内置的液压驱动部件实现所有抓瓣的同步开合动作，开合过程中各瓣体的运动轨迹保持高度一致，闭合时瓣体边缘能够紧密贴合，形成封闭的容料空间；抓瓣表面采用弧形曲面设计，插入料堆时的阻力更小，瓣体边缘做了加厚耐磨处理，能够耐受硬质物料的长期摩擦冲击，铰接位置配套了自润滑轴套结构，可减少长期重载作业下的铰接磨损，降低日常维护频次。从设计思路来看，整体结构采用中心对称布局，上部的连接法兰可适配不同吨位起重机的吊具连接接口，安装时只需匹配对应起重设备的吊重参数与连接尺寸即可完成挂载，无需对起重设备的原有结构做大幅改造；设计过程中充分考虑了抓斗作业时的受力分布，将主要承力的连杆、铰接点、上座结构做了等强度优化，既避免了冗余材料带来的自重过大问题，也保证了重载抓取时的结构强度，防止长期作业出现结构变形。在外形尺寸与安装边界层面，该抓斗的闭合状态整体轮廓紧凑，能够适配常规货运车厢、料斗的进料口尺寸，完全张开状态下的抓取覆盖范围可满足单次抓取的容料量需求，上部连接端的尺寸预留了足够的安全间隙，作业过程中不会与起重机的钢丝绳、滑轮组等部件发生运动干涉，抓瓣开合的行程范围经过精准测算，既保证闭合时的密封效果，也避免张开过度导致的结构卡滞。
