车载剪式手摇汽车千斤顶结构设计

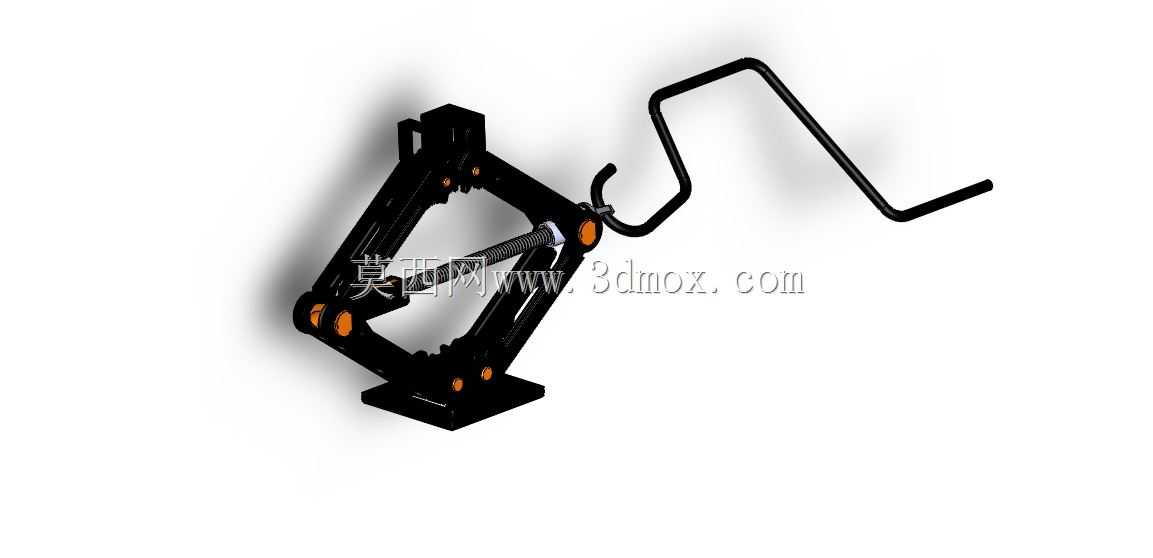

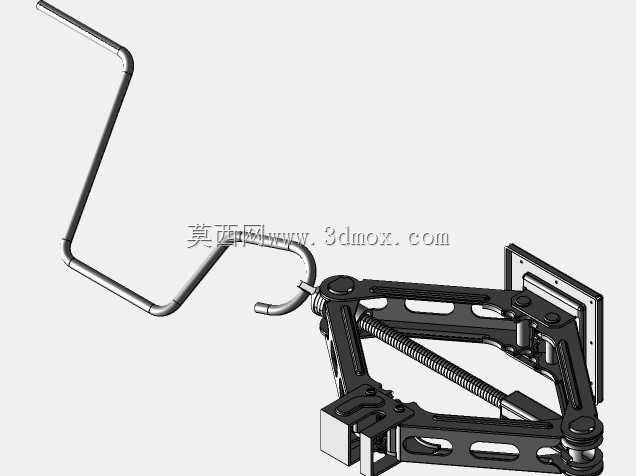

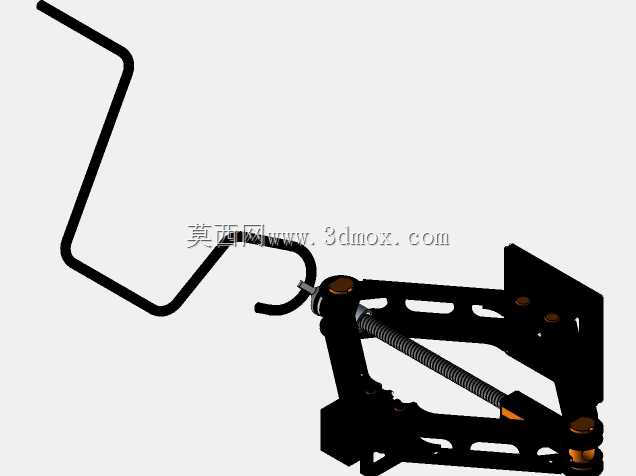

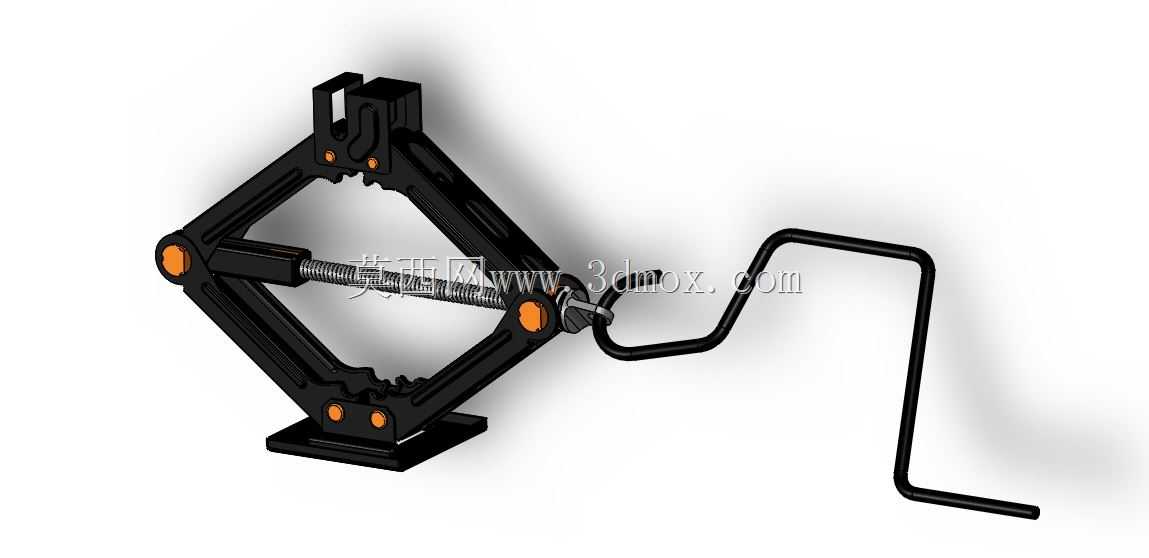

这款剪式手摇汽车千斤顶，是面向民用车辆应急维保场景开发的便携顶升工具，核心应用场景覆盖私家车道路应急换胎、汽修门店小型车辆底盘检修、户外自驾车辆临时维保等场景，能够在无外接动力的环境下，依靠人力操作完成车辆局部顶升作业，为轮胎更换、底盘紧固件检查、制动系统简易检修等操作提供安全的作业空间。从实际用途来看，该产品专门针对小型乘用车的顶升需求设计，额定承载范围匹配常规家用轿车、SUV的单侧底盘承重要求，作业时无需复杂的辅助安装流程，仅需将底座平稳放置在硬质平整地面，将顶部承托槽对准车辆底盘指定的顶升支撑位，即可通过手摇操作完成顶升动作，相比液压类千斤顶，该结构不存在液压油泄漏、密封件老化失效的隐患，长期放置在车载工具箱内也不会出现性能衰减，更适合作为车载应急装备长期储备。在功能特性上，该剪式结构采用多组铰接连杆组成菱形伸缩支架，通过中部横向布置的传动丝杆带动铰接点收合，实现支架整体高度的升降，丝杆传动具备自锁特性，当顶升到达指定高度停止摇转时，丝杆的螺纹副能够自动锁止当前位置，不会出现负载下滑的安全隐患，配套的Z型手摇柄采用弯折 ergonomic 设计，操作时摇转半径适中，无需使用者大幅俯身即可完成连续摇转，摇柄与丝杆的连接端采用快拆式卡扣结构，非作业状态下可以将摇柄取下与支架主体叠放，大幅缩小收纳体积。从设计思路来看，整体结构优先兼顾便携性与结构强度，所有铰接销轴均采用高硬度钢材加工，连杆主体采用冲压成型的高强度钢板，在关键受力的铰接位置设置有耐磨衬套，降低反复升降过程中的铰接磨损，延长产品使用寿命；底座采用加宽的平底支撑结构，增大与地面的接触面积，降低硬质地面上的单位面积压强，避免作业过程中出现底座下陷、侧倾的风险，顶部承托位设计有内凹的弧形卡槽，能够与车辆底盘的加强筋支撑位紧密贴合，防止顶升过程中出现支撑滑脱的问题。在外形尺寸与安装边界上，该千斤顶完全收拢状态下的整体高度适配绝大多数家用车的底盘最低离地间隙，能够轻松伸入车辆底盘下方的顶升位置，完全展开后的最大顶升高度满足小型乘用车轮胎完全离地的作业高度需求，收纳状态下整体外形规整无突出尖锐结构，能够直接放入车载工具箱的预留储物槽内，不会在车辆行驶过程中因晃动产生异响或磕碰其他车载物品。
