直插式小型电磁继电器结构设计

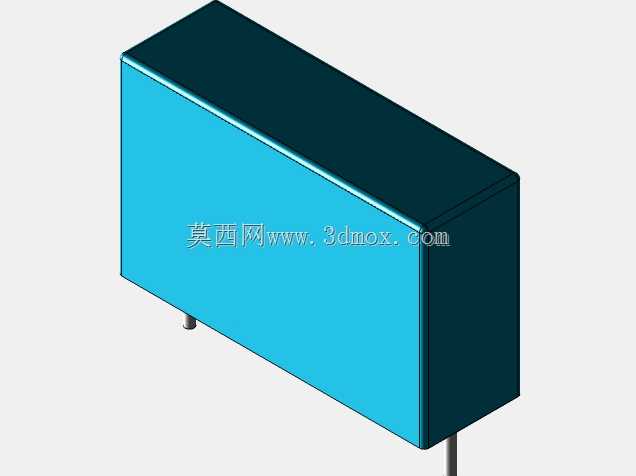

这款直插式小型电磁继电器，是低压控制回路中极为常用的电控基础元件，广泛应用在家电控制板、工业自动化控制柜、小型电力测控装置、车载低压电控模块等场景中，核心作用是通过小电流控制信号实现大电流负载回路的通断切换，同时实现控制回路与负载回路的电气隔离，避免强电干扰弱电控制信号，提升整套电路系统的运行稳定性与操作安全性。在实际设备运行过程中，这类继电器常承担信号中转、负载通断、电路互锁保护的功能，比如在家用空调的外机控制板中，它负责接收主控板的弱电压控制信号，切换压缩机、风机等大功率部件的供电回路；在小型流水线的控制回路里，它可以配合按钮、传感器信号，实现传送带启停、气缸动作的逻辑控制，适配多数低压直流、交流控制场景的使用需求。从产品功能特性来看，这款继电器采用密封式方体外壳设计，外壳选用阻燃绝缘工程塑料材质，既可以隔绝外部灰尘、潮气侵入内部电磁线圈与触点结构，避免触点氧化、线圈受潮短路的问题，也能在触点分断产生微小电弧时起到阻燃防护作用，降低电路起火风险。底部伸出的直插式引脚采用镀锡铜质材质，既可以直接插入PCB电路板对应焊盘进行波峰焊焊接，也可以搭配对应的继电器底座实现导轨式安装，适配不同设备的装配需求，引脚排布遵循通用小型继电器的间距标准，兼容多数常规PCB布线的孔位设计，无需额外调整电路板布局即可完成替换装配。在设计思路上，这款模型还原了继电器的核心结构逻辑：外壳内部包裹电磁线圈、衔铁、动静触点、复位弹簧等核心部件，方体外壳的棱边做了微小的倒角处理，避免生产装配过程中锐边划伤操作人员，同时也能减少外壳注塑成型时的应力集中问题，降低外壳开裂的概率。外壳的尺寸设计充分考虑了PCB板上的安装空间占用，整体方体结构紧凑，在保证内部线圈、触点有足够安装空间的前提下，尽可能压缩外形体积，适配高密度排布的电路板安装需求，不会占用过多板上空间，给周边的电容、电阻等其他电子元件留出足够的装配与散热距离。从安装边界来看，这款继电器的引脚伸出长度适配常规1.6-2mm厚度的PCB板焊接需求，焊接后引脚与焊盘的结合强度足以承受日常设备运行中的轻微震动，不会出现引脚脱焊、继电器移位的问题；如果采用底座安装方式，外壳底部与底座的卡位结构匹配常规小型继电器底座的卡扣尺寸，安装时可以直接卡入底座，拆卸更换时也只需轻拨卡扣即可取下，维护替换十分便捷。外壳的顶面为平整面，在生产装配过程中可以通过吸嘴直接吸取实现自动化贴装、插件，适配现代化电子加工厂的高速SMT、插件生产线的装配要求，无需额外定制专用吸嘴即可完成自动化生产装配，有效降低批量生产时的装配成本。
