三芯母座DIN音频连接接口结构

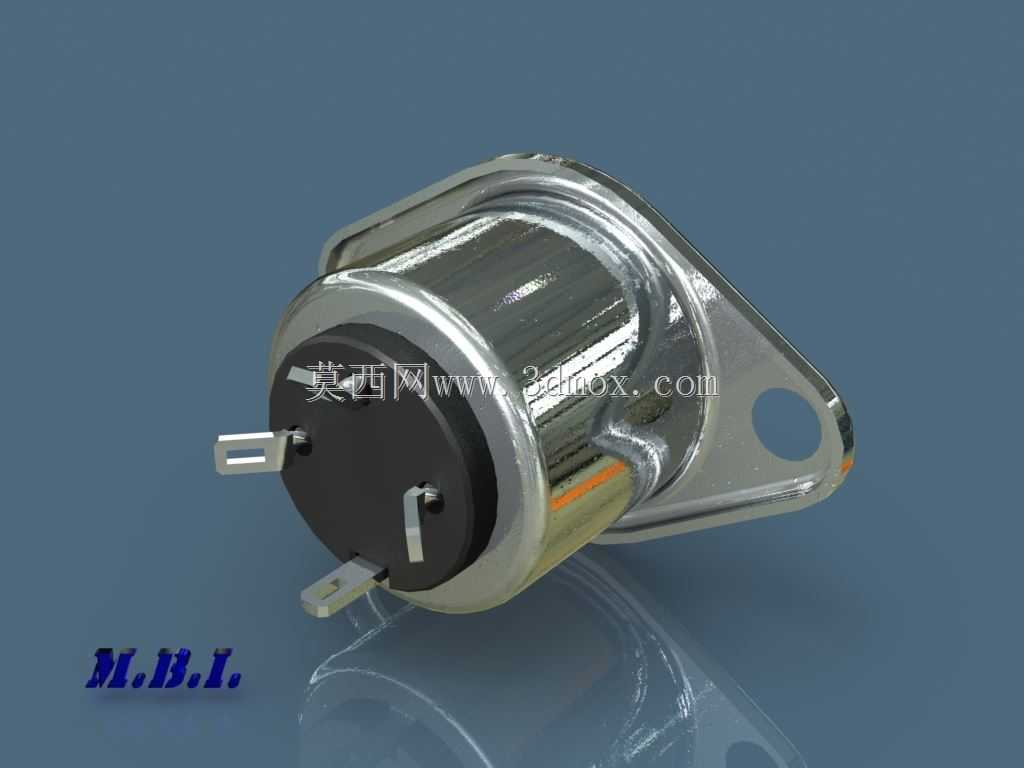

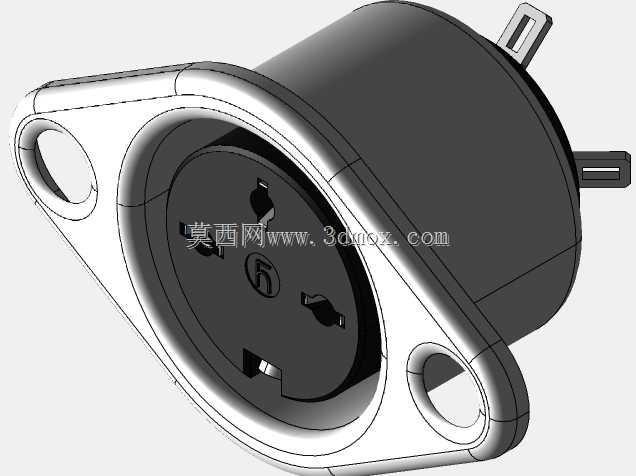

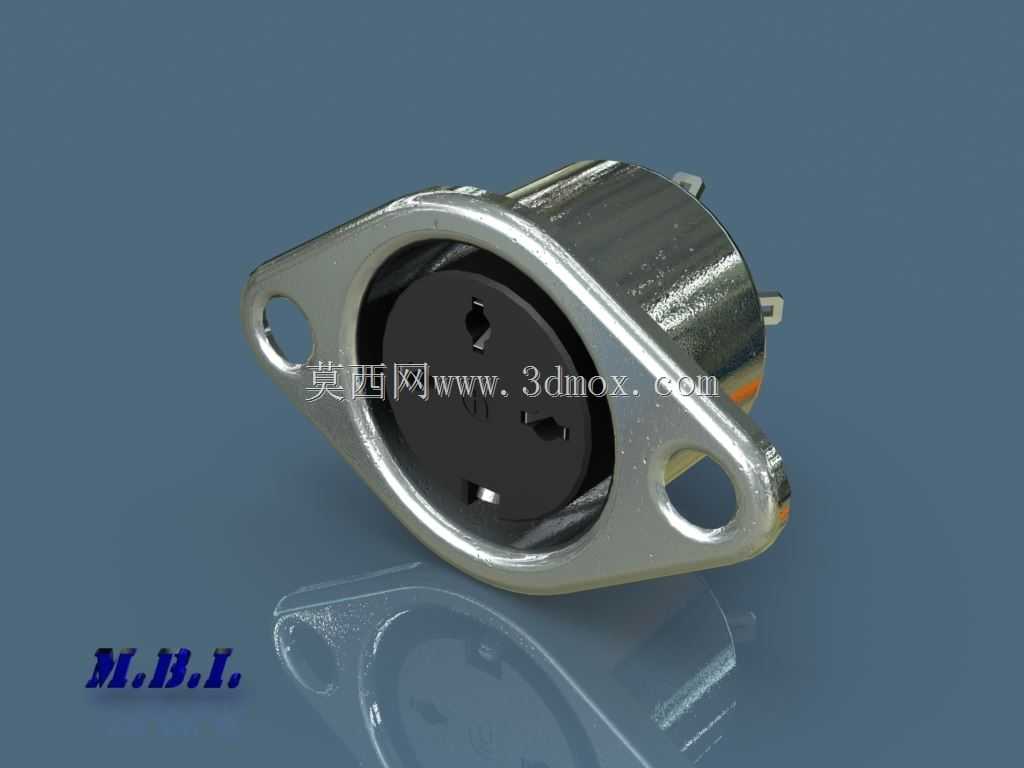

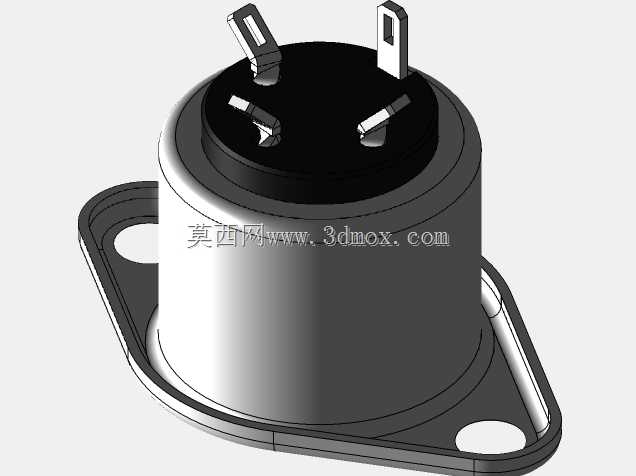

这款三芯母座DIN音频连接接口，是专业音频传输链路里的基础接插部件，广泛应用在舞台专业音响系统、演播室音视频设备、老式模拟调音台、MIDI乐器设备、工业音频控制终端等场景中，承担模拟音频信号、低压控制信号的稳定传输职能，是设备间信号互联互通的核心接触载体。在实际使用场景中，这类接口常被布置在设备背板的安装位上，通过法兰盘的固定结构牢牢锁合在设备壳体上，既能够承受日常设备运维过程中反复插拔的外力作用，也能在设备移动、运输的震动环境下保持接触位置不偏移，避免出现信号断连、接触不良引发的电流杂音、信号衰减问题。从功能特性来看，这款母座采用三芯接触针脚布局，每个接触点位都做了圆弧导向收口设计，公头插入时能够自动导正对位，不会出现针脚错位顶弯的问题；接触弹片采用弹性合金材质，经过多次插拔循环后仍能保持稳定的接触压力，降低接触电阻带来的信号损耗；金属外壳做了一体化屏蔽结构，能够隔绝周边设备的电磁干扰，避免交流声、射频串扰进入音频链路，保障传输信号的纯净度。在设计思路上，这款接口优先考虑了安装适配性与长期使用的可靠性，法兰盘采用菱形带两个安装孔的结构，安装孔位的间距匹配行业通用的开孔尺寸，能够直接替换同规格的老旧接口，不需要对设备壳体做二次改孔；接口的插合面做了防呆限位结构，只有对位准确时公头才能顺利插入，避免反插损坏内部针脚；尾部的焊杯位置做了分槽隔离设计，焊接接线时不同针脚的焊锡不会互相粘连，降低焊接短路的风险。从外形尺寸与安装边界来看，这款接口的法兰盘最大宽度适配行业标准的D型安装开孔，法兰厚度控制在合理范围，安装后不会突出设备面板过多影响外观，也不会因为缩进面板过多导致公头插合不到位；接口本体的筒身直径匹配标准开孔尺寸，插入设备面板后不会出现旷量晃动；尾部的针脚伸出长度预留了足够的焊接操作空间，接线完成后盖上设备后盖也不会挤压到线材与焊点，适配不同线径的音频信号线接入，能够满足不同设备内部的走线空间要求。
